Построение сопряжений

– команда «СОПРЯГИ», осуществляет плавное сопряжение отрезков, дуг, окружностей или линейных сегментов полилиний дугой заданного радиуса.

Принцип работы команды:

1. после выбора команды «СОПРЯГИ» в экранном меню выбрать команду «РАДИУС»;

2. в командной строке с клавиатуры ввести радиус сопрягающей дуги в мм;

3. еще раз подать команду «СОПРЯГИ», указателем и левой клавишей мыши выбрать сначала первый, затем второй объект сопряжения.

Задание для самостоятельной работы:

1. Подготовить систему к работе.

2. Ознакомиться с командами редактирования, вычерчивая произвольные изображения, для этого последовательно выполнять все операции, изложенные выше.

3. На листе формата А–3 вычертить рамку и заготовку под основную надпись.

4. Выполнить задание, приведённое ниже или заданное преподавателем.

Пример выполняемой работы

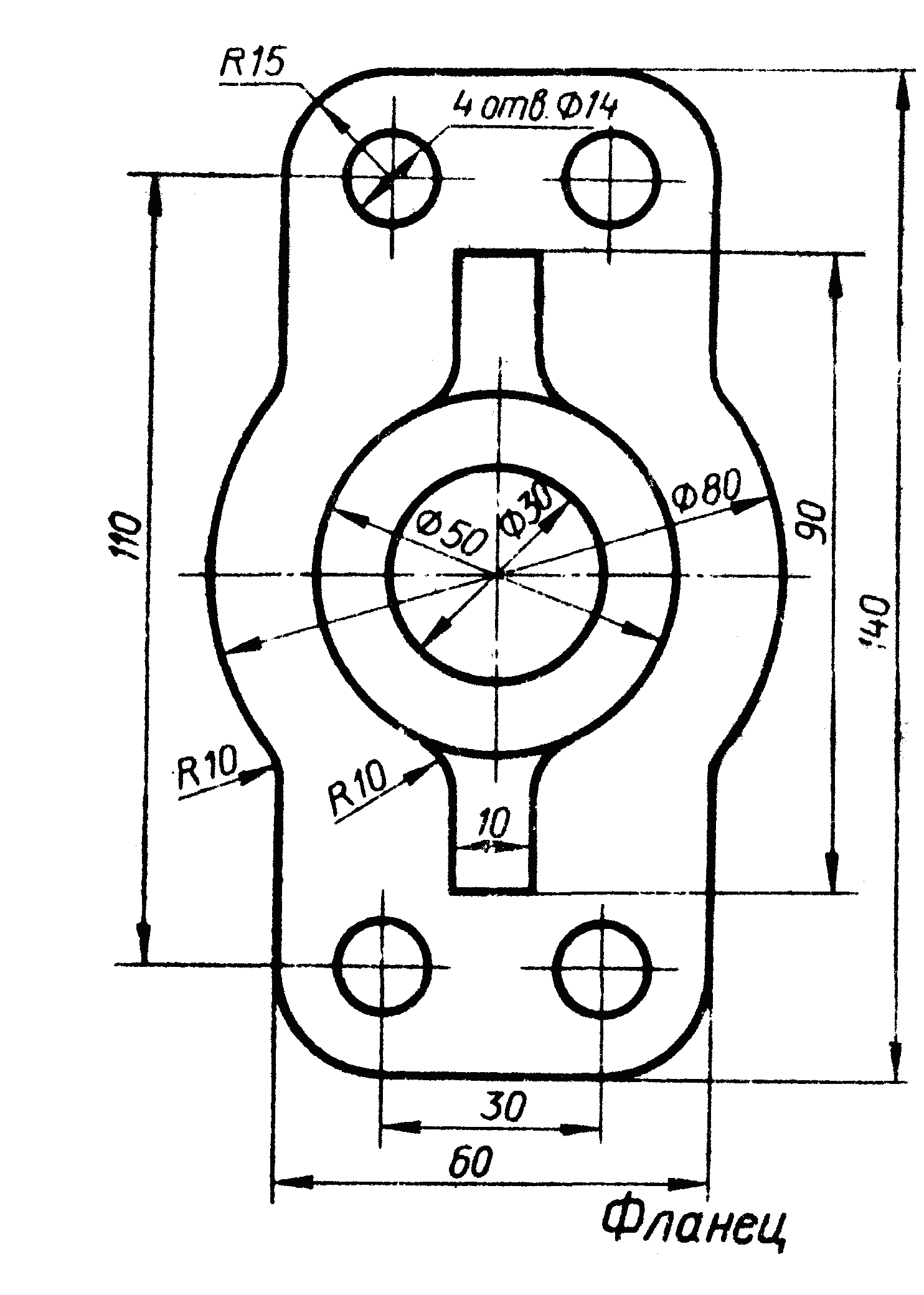

Задание: На листе формата А–3 выполнить чертеж пластины по заданным размерам. Выполнить обводку чертежа. Проставить размеры (рис. 9.1).

Порядок выполнения работы:

1. при помощи команды «Отрезок» вычертить осевые и центровые линии (если они имеются), причём первая точка на экране задается произвольно;

2. при помощи команды «Отрезок» вычертить замкнутый контур детали одним из удобных способов ввода координат;

3. при помощи команды «Круг» вычертить окружности заданного радиуса;

4. при помощи команды «Сопряги» выполнить сопряжения заданного радиуса;

5. выполнить обводку чертежа командой «Полилиния»;

6. проставить размеры, предварительно настроив «Размерные стили».

Рис. 9.1

Рис. 9.2

Лабораторная работа №10 Команды редактирования

Цель работы:

• изучить принцип работы команд редактирования;

• закрепить полученные знания при выполнении различных графических построений

Перемещение набора объектов

– команда «ПЕРЕНЕСИ», обеспечивает перенос объектов на выбранное расстояние.

Принцип работы команды:

1. указателем и левой клавишей мыши выбрать объекты перемещения, закончить выбор, нажав правую клавишу мыши;

2. указателем и левой клавишей мыши отметить базовую точку перемещения;

3. переместить объекты мышью или, задав координаты перемещения в командной строке;

4. закрепить новое положение объекта, нажав левую клавишу мыши (в случае перемещения мышью).

Копирование набора объектов

– команда «КОПИРУЙ», обеспечивает копирование созданных объектов. Команда работает также как и команда перемещения, но переносит не оригинал, а копию выбранного объекта.

Принцип работы команды:

1. указателем и левой клавишей мыши выбрать объекты копирования, закончить выбор, нажав правую клавишу мыши;

2. отметить базовую точку перемещения;

3. переместить копию объекта в любую часть листа;

Зеркальное отображение объектов

– команда «ЗЕРКАЛО», обеспечивает формирование зеркальных отражений существующих на рисунке объектов, удаляя или сохраняя при этом оригиналы.

Принцип работы команды:

1. указателем и левой клавишей мыши выбрать объекты, закончить выбор, нажав правую клавишу мыши;

2. указателем и левой клавишей мыши задать сначала первуюзатем вторую точки оси отражения;

3. в экранном меню или командной строке ответить на запрос «удалить ли старые объекты?» («да» или «нет»).
