11.6. Аналізатори гармонік і частотного спектра сигналу
По тому ж принципу, як і вибіркові вимірювачі рівня, будуються прилади, названі аналізаторами гармонік, наприклад аналізатор гармонік С5-2, призначений для виміру окремих складових складного коливання в діапазоні від 15 до 200 кГц. При роботі у вузькій смузі частот (з подвійним перетворенням частоти) основна погрішність вимірів по частоті не перевищує (0,03f + 100) Гц. При роботі в широкій смузі (з одним перетворенням частоти) основна погрішність не більш (0,03f + 2) кГц Погрішність виміру за рівнем не перевищує ±1 дБ. Передбачено роботу із самописом (Н110).
Аналізатор С5-ЗА для діапазону 10—20000 Гц має смуги пропускання 6 і 20 Гц і відповідно погрішності (0,01f+5)Гц і (0,01f+30)Гц.
У багатьох випадках бажано одержати результати контролю частотних складового сигналу значно швидше, ніж це можна зробити, проходячи поступово весь діапазон аналізатора гармонік або ИИУ. Це можна зробити за допомогою панорамних приладів, названих аналізаторами спектра. На екрані електронно-променевої трубки (з достатнім післясвітінням) у такого роду приладах виходить зображення спектра частот сигналу виду, представленого на рисунку 11.9, у якому амплітуди напруги

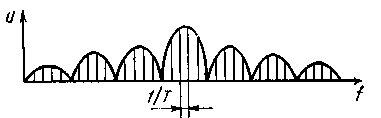

Рис. 11.9. Спектр частот сигналу па екрані аналізатора спектра
частот спектра, що утворюють сигнал, пропорційні відхиленням променя ЕПТ по осі Y, а по осі X утворений масштаб частот відповідно до діапазону зміни частоти коливань, вироблюваних генератором хитної частоти .
