Глава 10 вимірювання згасання і Підсилення

10.1. Вимірювання характеристичного згасання чотириполюсників

Характеристичне (власне) згасання чотириполюсника ас виражається в децибелах як l0 lg Pвxвых (у неперах — 0,5 ln Pвxвих ), де Рвх — удавана потужність на вході чотириполюсника, а Рвих — удавана потужність, що виділяється на погодженому навантаженні, включеного на його виході (Zн). При контролі напруг Uвx і Uвих або рівнів напруги рвх і рвих одержимо:

; (10.1)

, (10.2)

де Zc1 — характеристичний опір чотириполюсника з боку входу, a Zc2— з боку виходу.

Умова Zн = Zс2 звичайно спрощується, беруть , а часто приймають Zн рівним середньому значенню модуля характеристичного опору (незалежно від частоти) Zс2 (600, 135, 75 Ом), зневажаючи виниклою через таке спрощення погрішністю. Це цілком припустимо, якщо потрібно з'ясувати тільки величину зміни визначеної раніше при такому ж навантаженні.

Рисунок 10.1 – Схема вимірювання власного згасання лінії

Розглянемо як приклад схему рисунку 10.1, за допомогою якої виміряється характеристичне згасання деякої лінії між станціями А і Б. Оскільки лінія зв'язку, як правило, може розглядатися як симетричний чотириполюсник і , то в (10.1) і (10.2) члени, що містять логарифми відношень , виявляться рівними нулеві. У схемі рисунку 10.1 на обох станціях контролюють за допомогою високоомних вимірювачів рівня ИУ1 і ИУ2 значення рівнів р1 - на вході чотириполюсника і р2 — на погодженому навантаженні Zc, включеному на його виході; при цьому .

При недостатньо великому опорі ИУ (<10 ZC) для точності вимірювань рекомендується брати опір генератора також рівним Zc, щоб систематична погрішність, що виникає через шунтуючу дію ИУ, була б приблизно однієї і тією ж на обох станціях. Істотна погрішність виникає при різних за знаком погрішностях ИУ1 і ИУ2.

10.2. Принцип вимірювання робочого згасання

Характеристичне згасання, для точного контролю якого необхідно дотримувати на усіх частотах рівність Zн = Zс2 виміряється значно рідше, ніж робоче згасання, що визначає режим роботи в заданих робочих умовах.

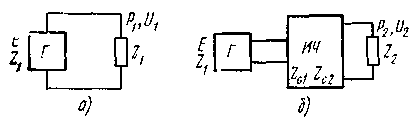

Рисунок 10.2 – Потужності, порівнювані при вимірах робочого згасання: a) P1; б) Р2

Робочі умови характеризуються опором генератора Z1 діючого на вході чотириполюсника, і навантажувальним опором Z2, включеним на його виході. Величина робочого згасання ар є результат порівняння (рисунок 10.2) уявних потужностей P1 і Р2, з яких перша береться при заданому генераторі з деякою ЕРС Е та з деяким внутрішнім опором Z1 на погодженому навантаженні, підключеному до нього безпосередньо (рисунок 10.2а — випадок, розглянутий як ідеальний), а друга потужність — на заданому навантаженні чотириполюсника Z2, якщо на його вхід включений той же генератор (рисунок 10.2б). Тому що в схемі 10.2а U1 = E/2 то, виражаючи ар через співвідношення напруг, одержимо

(10.3)

Характеристичні опори чотириполюсника для вимірювання робочого згасання знати немає потреби.
