2. Схемы и группы соединений обмоток трансформатора
Для получения заданной преподавателем схемы и группы соединения обмоток необходимо предварительно построить диаграмму линейных и фазных напряжений. В качестве примера на рис. 2.7 и 2.8 приведены схема и векторная диаграмма для /Y-7.
|
|

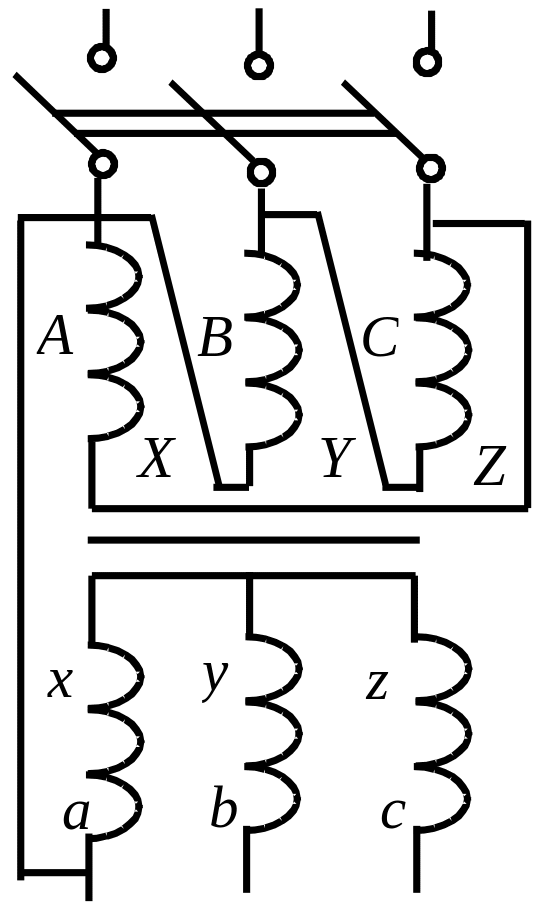

Рис. 2.7. Схема соединения обмоток трансформатора |

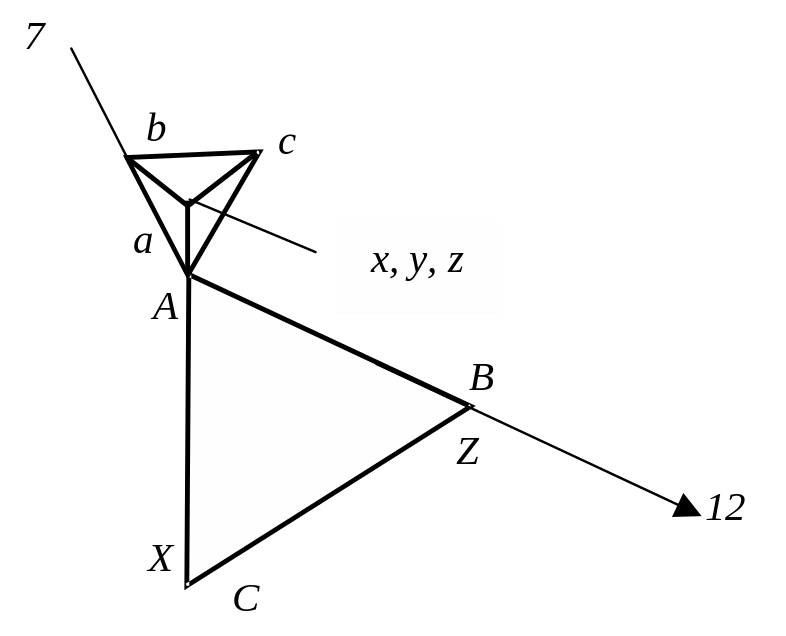

Рис. 2.8. Векторная диаграмма для /Y-7 |
Заданную схему и группу соединения обмоток трансформатора собирают на стенде. Необходимо опытным путем определить соответствие желаемой и полученной групп соединений. Для определения соответствия теоретической и практической схем и групп измеряем напряжения между точками Bb, Bc, Cc, Cb, ab, bc, ac. Строим АВС, считая, что напряжения между точками АВ, ВС и АС одинаковы. Точки А и а соединены перемычкой, поэтому точку А считают совмещенной с точкой а. Точку b находят на пересечении окружностей, проведенных из точек В и С как из центров, радиусами, равными измеренным напряжениям между точками Bb и Cb, а точку с – на пересечении окружностей, проводимых из тех же точек радиусами, равными измеренным напряжениям между точками Вс и Сс.
Масштаб для всех напряжений должен быть одинаков. Группа соединения определяется углом, измеренным по направлению часовой стрелки между векторами напряжений АВ и Ab.
3. Включение трансформаторов на параллельную работу
Включение трансформаторов на параллельную работу производится, например, по схеме рис. 2.9. Прежде чем включить трансформаторы на параллельную работу (замкнуть рубильник ВК4), необходимо убедиться в равенстве вторичных напряжений обоих трансформаторов и в том, что напряжение между однопотенциальными зажимами рубильника ВК4 равно нулю. Для этого измеряют напряжение между вторичными линейными проводниками одноименных фаз обоих транс-форматоров.
При одинаковых группах соединений и правильном присоединении первичных и вторичных обмоток трансформаторов к рубильнику ВК4 показания вольтметра будут равны нулю.
После того как окончательно установлено, что одноименные зажимы на рубильнике ВК4 однопотенциальны, трансформаторы можно включить на параллельную работу.
Замыканием рубильников ВК8–К13 подключают нагрузку и снимают внешние характеристики трансформаторов (см. работу «Исследование трехфазных трансформаторов»).

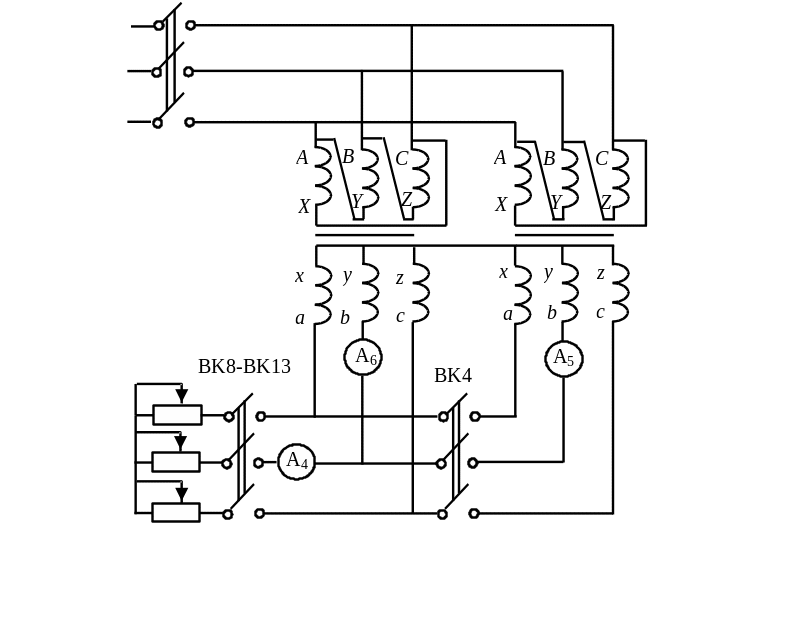

Рис. 2.9. Схема включения трансформаторов
на параллельную работу
Контрольные вопросы
Укажите условия включения трансформаторов на параллельную работу.
Почему недопустимо параллельное включение трансформаторов, имеющих различные группы соединения обмоток?
Возможна ли параллельная работа трансформаторов, имеющих различные коэффициенты трансформации?
Покажите векторную диаграмму напряжений и уравнительных токов при неодинаковых коэффициентах трансформации.
Возможна ли параллельная работа трансформаторов, имеющих различные напряжения короткого замыкания?
Как распределяется нагрузка между параллельно работающими трансформаторами при неодинаковых напряжениях короткого замы- кания?
В каких схемах соединения обмоток трехфазных трансформаторов существует третья гармоника ЭДС?
В каких случаях и для чего применяют нулевой провод?
Какие группы соединения трансформаторов вы знаете?
Покажите векторную диаграмму и схему включения обмоток для группы /-11. Как из этой группы получить соединения /-7, /-5 и т.д.?
Как определить группы соединения обмоток трансформатора опытным путем?
Какие стандартные обозначения начал и концов обмоток трансформаторов применяются в настоящее время?
Как экспериментальным путем определить, что обмотки расположены на среднем стержне трехстержневого трансформатора?
Как вы будете определять «начала» и «концы» обмоток?
Как осуществить маркировку обмотки низкого напряжения при наличии источника высокого напряжения?
