1. Определение коэффициента трансформации и опыт холостого хода
Из опыта холостого хода определяются коэффициент трансфор-мации, ток и потери холостого хода, а также по данным опыта нахо-дятся параметры контура ветви намагничивания схемы замещения.
Коэффициентом трансформации называется отношение ЭДС, наводимых в первичных и вторичных обмотках трансформатора основным магнитным потоком:
.
Практически ГОСТ 16110-70 определяет коэффициент трансформации как отношение фазных напряжений на зажимах двух обмоток в опыте холостого хода:
.
Коэффициент трансформации определяется при холостом ходе по схеме рис. 1.1. Коэффициент трансформации определяется при номинальном напряжении.
Током холостого хода называется ток первичной обмотки транс-форматора, возникающий в режиме холостого хода при номинальном напряжении на его зажимах. Потери, возникающие в трансформаторе при этом токе, называются потерями холостого хода.
В процессе проведения эксперимента прибором К50 (К505) измеряются фазные значения напряжения на зажимах трансформатора, тока и мощности, потребляемой из сети. Запись опытных данных рекомендуется вести в форме табл. 1.1.

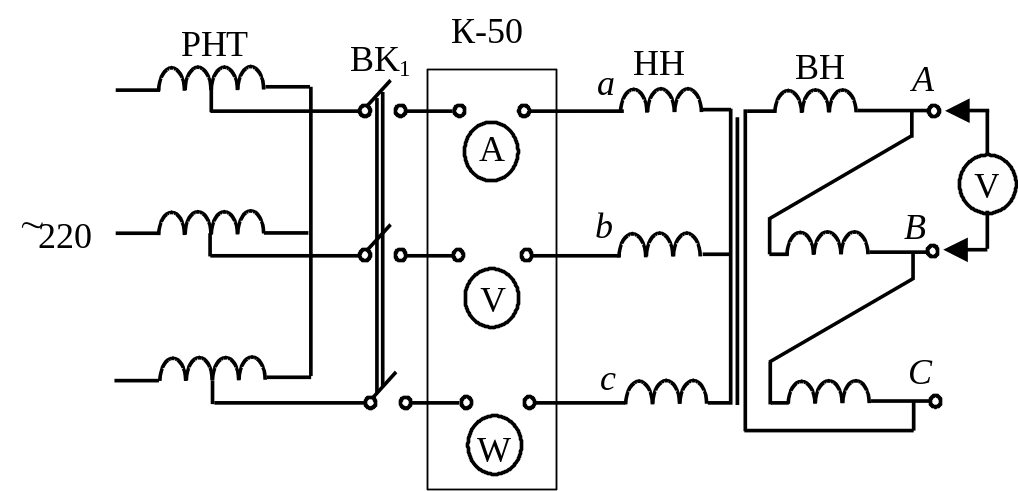

Рис. 1.1. Схема опыта холостого хода
Т а б л и ц а 1.1
Напряжение Uнн ср = U2 |
Напряжение Uвн ср = U1 |
Токи |
Мощность |
|||||||||||
Ia |
Ib |
Ic |
I0 |
Pa |
Pb |
Pc |
P0 |
cos0 |
||||||
Дел. |
В |
Дел. |
Дел. |
Дел. |
А |
Дел. |
Дел. |
Дел. |
Вт |
|
||||
UA |
UB |
UC |
UAB |
UBC |
UCA |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
В начале опыта должна быть проверена симметрия измеряемых напряжений; если несимметрия оказывается незначительной (не более 5 %), то в процессе снятия характеристик достаточно измерить U1 и U2 для любой фазы. В противном случае следует записывать значения U1 и U2 для всех фаз.
Фазные напряжения в этом случае определяются следующим образом:
.
Ток холостого хода следует измерять в каждой фазе обмотки трансформатора, так как из-за несимметрии магнитной цепи трехфазного трансформатора токи в фазах различны. По данным измерений определяется среднее арифметическое значение тока холостого хода
.
Полная активная мощность Р0, потребляемая трансформатором, равна алгебраической сумме мощностей трех фаз:
Измерение напряжения производится в пределах от 1,2Uн до 0,5Uн (снимается 5–6 точек).
