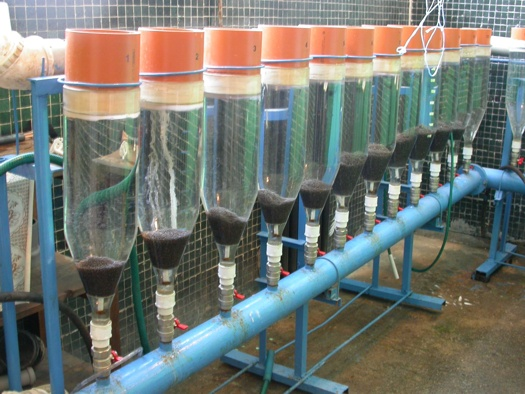

А парат Вейса.

а - інкубаційний сосуд; б - пробка; в - мідна трубка; г - шланг водопостачання.

Пляшкоподібна скляна судина стандартного об'єму 8 л з пробкою на вузькому кінці, в яку вставлена металева трубка. Вода подається в апарат під натиском знизу і підтримує ікринки в зваженому стані. В інкубаційних цехах апарати Вейса розміщують у вигляді ярусних установок (місткість вдосконалених апаратів до 110 л). Клейку ікру інкубують також в моросильних камерах Войнаровіча - світлих приміщеннях, обладнаних водопровідними трубами з вмонтованими в них (через 30-50 см) розпилювачами води. В камерах на стійках укріплюють субстрат з прилиплою до нього ікрою і обприскують ікру водою через розпилювачі під тиском 50-250 кн/м2 (0,5-2,5 атм). Незадовго до викльову ембріонів субстрат переносять у водоймище, де і відбувається викльов.

Лабораторна робота 8 тема: Механізація водопостачання. Насоси і водопідйомники.

МЕТА РОБОТИ: Вивчити будову, процес роботи і правила експлуатації насосів і водопідйомників.

ОБЛАДНАННЯ: Учбові плакати насосів.

Програма роботи

  1. Вивчити будову і принцип роботи насосів і водопідйомників.

  2. Накреслити технологічні схеми.

  3. Оформити звіт.

Методичні рекомендації до виконання роботи Характеристика джерела водопостачання

Статичний рівень води – відстань від поверхні землі до рівня води в колодязі.

Продуктивність (дебет) шахтних і трубчастих криниць – кількість води, що відкачується насосом за одиницю часу за установленого (динамічного) рівня води.

Характеристика водовідбірних споруд призначені для безпосереднього відбору води з джерела і подачею його у водопідйомник

З відкритих джерел воду беруть за допомогою берегових і руслових водозабірних споруд

  • Р услові споруди встановлюють посередині річки, яка має похиле дно і невелику глибину

Схема руслового водовідбірника

1. Водоприймач

2. Самоспливна труба

3. Берегова криниця

4. Насосна станція

  • Берегові водовідбірники використовують при достатній глибині біля берега водоймища і стійкому ґрунті

С хема берегового водовідбірника

1. Водоприймач

2. Самоспливна труба

3. Засувка

4. Береговий колодязь

З закритих (підземних) джерел використовують шахтні, бурові (трубчасті) і дрібнотрубчасті водовідбірники

  • Шахтні колодязі виконують квадратного або круглого перерізу найбільшим розміром 1-3 м

Шахтні колодязі поділяють на:

  • Повні – водоприймальна частина занурена на всю глибину водоносного пласта

  • Неповні - водоприймальна частина занурена на деяку частину водоносного пласта

  • Трубчасті колодязі використовують для відбору води з водоносних шарів, які знаходяться на глибині 150м і більше

  • Представляє собою бурову скважину діаметром до 350мм, закріплену обсадними трубами, які перекривають криницю від вищерозташованих водоносних шарів і захищають стінки скважини від завалення. Всередині колодязя розміщують водоносне обладнання

Схема трубчастого колодязя

1. Кондуктор

2. Обсадна труба

3. Сальник

4. Надфільтрова труба

5. Фільтрувальна частина

6. Відстойник фільтра

Насос – гідравлічна машина, призначена для підйому, нагнітання і переміщення рідини.

Водопідйомник – гідравлічна машина, призначена лише для підйому рідини.

Продуктивність насоса – кількість рідини, яка подається насосом за одиницю часу (м3/с або л/с)

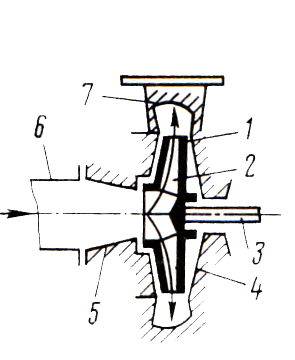

С хема відцентрового насосу

1. Колесо; 2. Лопаті; 3. Вал; 4. Корпус; 5. Всмоктуючий патрубок; 6. Всмоктуючий трубопровід; 7. Напорний трубопровід

Відцентровий насос призначено для перекачування води при перепаді висоти не більше 6-8 м.

Принцип роботи. Перед початком роботи заливаємо в робочу камеру воду, спускаючи повітря через кран. Запускаємо двигун. При обертанні валу вода починає обертатися разом із колесом і направляється від центра колеса до периферії. З колеса вода потрапляє в спіральний канал корпуса і далі в напірний патрубок, а з нього в напірний трубопровід. Під дією тиску нові порції води з джерела потрапляють через всмоктуючу трубу і всмоктуючий патрубок до насоса. Робота насосу характеризується наступними параметрами: подачею, повним напором, потужністю, повним ККД і частотою обертання робочого колеса.

Х арактеристика відцентрових насосів типу ЕЦВ

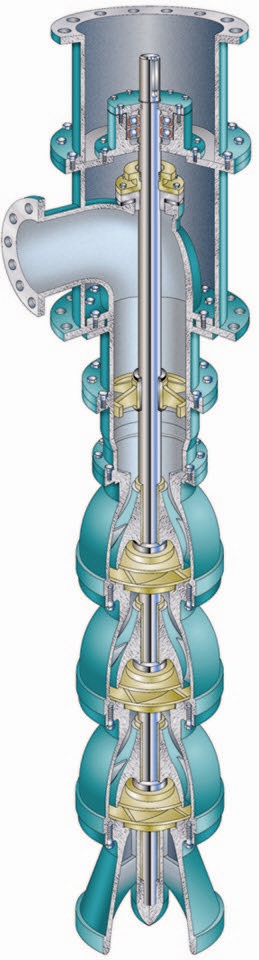

Схема відцентрового занурювального насосу типу ЕЦВ

1. 4. 8. Підшипники

2. Ізольована обмотка

3. Електродвигун

5. Фільтр

6. Робочі колеса

7. Корпуса секцій насоса

9. Вихід відпрацьованої

води

10. Зворотні клапани

Занурювальні насоси типу ЕЦВ призначені для подачі води температурою не вище 25 оС з глибоких скважин, вміст механічних домішок в якій не вище 0,01%

Занурювальний насос – це поєднання відцентрового насоса і занурювального електродвигуна. Розміщується в циліндричному корпусі із закритим герметично електродвигуном, в робочій камері якого знаходиться декілька робочих органів (коліс). Вода всмоктується через фільтр і поступає на перше колесо потім на друге і т.д. Кожне колесо створює свій невеликий напір – в сумі великий тиск. Зверху робочої камери розміщений зворотній клапан, який не пропускає воду в зворотному напрямку при зупинці насосу. Двигун ЕЦВ нормально працює тільки при повному зануренні у воду, де проходить охолодження двигуна.

Занурювальні насоси випускаються багатоступеневими вертикального виконання
