Програма роботи
Вивчити будову і принцип роботи очеретокосарок.
Накреслити технологічні схеми.
Визначити продуктивність очеретокосарок.
Оформити звіт.
Методичні рекомендації до виконання роботи

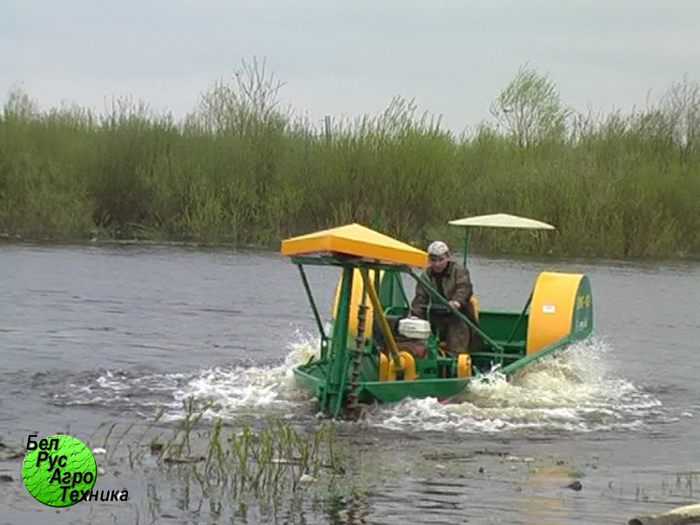

Очеретокосарка «Езокс», призначена для викошування очерету і іншої водної рослинності в ставках. Очеретокосарка є пристроєм, змонтованим на металевому човні. Пристрій складається з ріжучого апарату, бензинового двотактного двигуна з передавальними механізмами і пари весельних коліс, прикритих захисними щитками-кожухами. Очеретокосарка забезпечена пристроєм для опускання ріжучого апарату у воду на різну глибину.
Технічні характеристики очеретокосарок
Продуктивність, га/год. – 0,2-0,6; глибина викошування, м – 0,9; осадка, м – 0,22; ширина захвату, м – 2,21; потужність електродвигуна, кВт – 5; робочий орган – гребні колеса; вага, кг – 840; операції, які виконує – викошування; обслуговуючий персонал, чол. – 1
У очеретокосарок «Езокс», крім горизонтального, є і вертикальний ріжучий ніж. Інша особливість цих очеретокосарок полягає в тому, що плиці весельних коліс у них виконані шарнірно-поворотними. Така конструкція коліс сприяє кращому їх очищенню від зрізаючого очерету і запобігає його намотуванню на колеса.
Для транспортування скошеної рослинності до берега на носову частину очеретокосарки замість ножа встановлюють пристосування у вигляді грабель або просто штовхаючу рамку.
«Бібер». Для прибирання жорсткої рослинності — очерету, чагарника, невеликих дерев діаметром до 10 см, а також для розрізу сплавин з подальшим їх прибиранням із ставків призначена велика очеретокосарка «Бібер», що випускається в ГДР. Основна особливість очеретокосарки полягає в її ріжучому апараті, що складається з трьох дискових циркульних пил, розташованих в передній частині очеретокосарки. Приводом служить дизельний двигун з водяним охолоджуванням. Всі вузли косарки змонтовані на металевому човні, який пересувається за допомогою двох весельних коліс, забезпечених захищаючими кожухами — крилами.
Технічна характеристика "Бібер".
Продуктивність, га/год. – 1,3; швидкість руху при косінні, км/год – 3,0; осадка, м – 0,38; ширина захвату, м – 2,25; потужність електродвигуна, кВт – 9,7; робочий орган – гребні колеса; вага, кг – 2200; операції, які виконує – викошування; обслуговуючий персонал, чол. – 1.
«Лібелла». Для викошування і відгортання зрізаного очерету до берега в середніх за розміром ставках на глибинах від 25 до 30 см призначена очеретокосарка «Лібелла» (ГДР). Ця машина багато в чому схожа на чехословацьку «Езокс». Усі її вузли (привід ‑ бензиновий мотор, ріжучий апарат, система передач і пристрій для опускання ріжучого апарату) змонтовані на човні-боті. Так само як і «Езокс», вона має пару весельних коліс і ріжучий апарат, що складається з вертикального і горизонтального ножів.
П родуктивність, га/год. – 0,5
Глибина викошування, м – 0,75
Швидкість руху при косінні, км/год – 2,0
Осадка, м – 0,2
Ширина захвату, м – 2,2
Потужність електродвигуна, кВт – 5,0
Робочий орган – гребні колеса
Вага, кг – 580
Операції, які виконує – викошування
Обслуговуючий персонал, чол. – 1.
Принципова відмінність очеретокосарки «Лібелла» полягає в тому, що в середній частині бота є пари гумових шинних коліс на поворотній осі. Колеса призначені для пересування очеретокосарки по суші при її буксируванні. Таким чином, переміщення цієї очеретокосарки із ставка в ставок полегшується. Під час роботи очеретокосарки в ставку вісь з колесами повертають і укріплюють над водою.
Легка очеретокосарка «Ерпель». Ця очеретокосарка-амфібія може переміщатися і по воді, і по суші і самостійно переходити із ставка в ставок.
Машина складається з пари порожнистих плавучих коліс з лопатями, на осі яких розміщений привід і укріплено пристрій, що викошує. До цих коліс ззаду кріпиться бот, в середній частині якого встановлена опорно-поворотна вісь з двома прогумованими колесами. В носовій частині човна є місце для машиніста, який управляє роботою пристроїв за допомогою важелів. Агрегат з берега входить у водоймище; під час руху по ґрунту його опорами служать передні привідні колеса-поплавці і опорні колеса човна. Після входу у воду рухом важеля вісь з колесами повертають і колеса розташовуються над човном. Агрегат може працювати на глибинах порядку 10 см. При роботі на плаву основна маса рослинності, що зрізується, відводиться убік. В агрегаті є амортизація, яка відводить ріжучу головку від перешкод і тим самим оберігає її від поломок. Для перевезень на дальні відстані агрегат розбирають на дві частини і занурюють в автомашину. Загальна маса очеретокосарки з ботом 420 кг.
П
родуктивність,
га/год. – 1,08
Глибина викошування, м – до 0,7
Швидкість руху при косінні, км/год – 3,0
Осадка, м – 0,20
Ширина захвату, м – 2,0
Потужність електродвигуна, кВт – 5,0
Робочий орган – гребні колеса-поплавки
Вага, кг – 420
Операції, які виконує – викошування по воді і кризі.
Обслуговуючий персонал, чол. – 1.
Очеретокосарки «Ерпель» можна застосовувати також для косіння і прибирання зрізаючого очерету на кризі. В цьому випадку човен не використовується, а її опорні колеса з віссю за допомогою зварної трубчастої рами сполучають з ріжучо-привідною частиною агрегату. На рамі зміцнюється сидіння машиніста.
Очеретокосарки «Симплекс». Косарки застосовуються як для видалення водної рослинності в ставках, річках, каналах, так і для скошування берегів і укосів гребель і дамб.
Переміщення і роботу апарату косарки забезпечують окремі бензинові двигуни, керовані одним машиністом. Положення кіс (горизонтальної і вертикальної) можна змінювати під час роботи. В деяких моделях як двигуни використовуються дизельні мотори. Всі органи управління групуються у рульового штурвалу; робота косарки автоматично припиняється у разі наїзду на перешкоди (пні, корчі і т. п.).
Скошена рослинність може згрібатися знімними граблями.
П
родуктивність,
га/год. – 0,4-1,2
Глибина викошування, м – до 2,5
Осадка, м – 0,19-0,27
Ширина захвату, м – 1,5-3,6
Потужність електродвигуна, кВт – 3,2-8,5
Робочий орган – гребні колеса
Вага, кг – 450-1150
Операції, які виконує – викошування і згрібання
Обслуговуючий персонал, чол. – 1-2.
Для транспортування очеретокосарки по землі застосовується двоколісний рамний причіп, за допомогою якого автомобіль (включаючи і легковий) швидко доставляє її в необхідний пункт.
ИПУ. Для викошування, збору, подрібнення і завантаження водної рослинності в плавзасоби призначена очеретокосарка ИПУ.
Очеретокосарка складається з наступних основних вузлів: ріжучого пристрою 1, несучої рами 2, рульового управління 3, двигуна 4, транспортерів 5, понтонів 6, подрібнюючого пристрою 7, перехідного містка 8, весельних коліс 9, керма 10 і опорних коліс 11.
Очеретокосарка ИПУ
Продуктивність, га/год. – 0,5; глибина викошування, м – 1,5; осадка, м – 0,19-0,27; ширина захвату, м – 0,15-0,20; потужність електродвигуна, кВт – 12; робочий орган – гребні колеса; вага, кг – 1500; операції, які виконує – викошування, подрібнення, передача на плавзасіб; обслуговуючий персонал, чол. – 1-2.
Ріжучий пристрій зібраний із стандартних вузлів, що застосовуються в сільськогосподарських збиральних машинах, і за допомогою лебідки його можна опускати на різну глибину. Включення і виключення пристрою здійснюється ножною педаллю.
Несуча рама опирається на два металеві понтони, створюючи катамаран. На рамі встановлені двигун, важелі управління і обладнано робоче місце. Транспортери зібрані в одну лінію, що забезпечує підйом з води зрізаної рослинності, доставку її в подрібнюючий пристрій і відведення січки в плавзасіб, який буксирується очеретокосаркою.
Подрібнюючий пристрій складається з п'яти круглих пил діаметром 400 мм і зазором 250 мм Пили працюють під кожухом, забезпеченим пружинними притисками, що ущільнюють рослинність на транспортерній стрічці. Колеса, що забираються, служать опорами агрегату при його буксируванні по ґрунту.
Очеретокосарка, пересуваючись по поверхні води за допомогою весельних коліс, зрізує ріжучим пристроєм рослинність, яка, маючи густину менше одиниці, спливає між двома понтонами, і, підхоплена зануреним у воду транспортером, витягується з води і подається на другий транспортер і потім в подрібнюючий пристрій. Третій транспортер вантажить подрібнену рослинність в окремий буксируваний за кормою плавзасіб.
Процеси скошування, подрібнення і пересування можуть здійснюватися роздільно або спільно, виходячи з умов роботи.
