МИНИСТЕРСТВО СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
ФГБОУ ВПО «Ульяновская государственная сельскохозяйственная академия имени П.А. Столыпина»
ЖУРНАЛ
лабораторно-практических работ по дисциплине:
«Механизация и электрификация
сельскохозяйственного производства»
Выполнил(а) студент(ка) 1 курса
экономического факультета
«Производственный менеджмент»
Ф.И.О.
Ульяновск – 2013
Лабораторная работа № 1 машины и орудия для основной обработки почвы
Техническая характеристика
Марка ___________________________ |
Ширина захват, м _________________ |
Глубина вспашки, см ______________ |
Скорость движения, км /час _________ |
Производительность, га/час _________ |
Масса, кг _________________________ |
Тип лемеха _______________________ |
Тип ножа ________________________ |
Тип отвала _______________________ |
Агрегатируется с трактором _________ |
Удельное сопротивление почвы, МПа____________________________________
Основные рабочие органы плуга
Плуг ПЛН-5-35 (привести схему с описанием рабочих органов плуга).

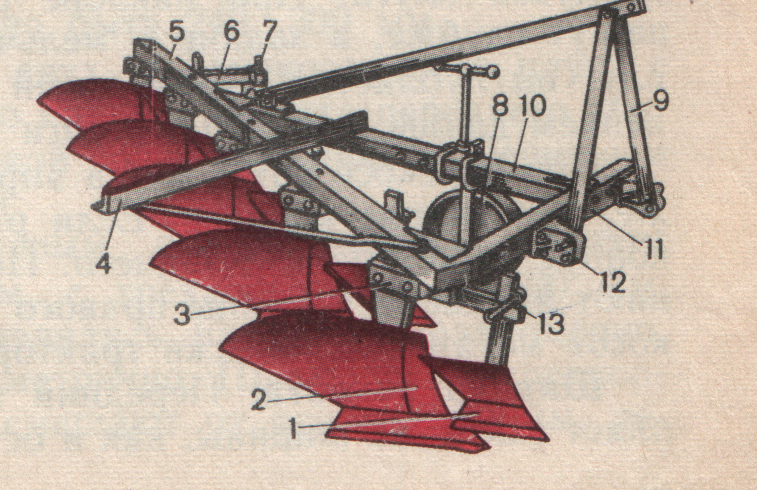

Рисунок 1 - Навесной плуг ПЛН-5-35
Наименование |
Назначение |
1. Корпус плуга 1.1. Лемех 1.2. Отвал 1.3. Полевая доска 2. Предплужник 3. Нож |
|
Другие части плуга и дополнительные рабочие органы, их назначение и устройство (почвоуглубитель, углосним, рама, колеса, навесное устройство) (описать).
Подготовка плуга к работе.
4. 1. Установить плуг на глубину вспашки _____ см (описать).
4.2. Установить предплужники и нож (схема с описанием).
Рисунок 2 - Схема расстановки рабочих органов плуга
Дополнительные вопросы и задачи.
5.1. Назначение и особенности устройства плугов ПНО-4-30, ПГП-7-40, ПТН-3-40 и ПБН-75.
5.2. Особенности устройства машин для основной обработки почвы для районов, подверженных ветровой и водной эрозии.
5.3. Общее устройство комбинированных почвообрабатывающих агрегатов.
ЗАДАЧА № 1
Определить тяговое сопротивление плуга ПЛН-5-35 при вспашке на глубину 22…30 см и удельном сопротивлении почвы k = 2…6 н/ см2.
Расчетная формула определения тягового сопротивления плуга:
,
где а - глубина вспашки, см;
b - ширина захвата одного корпуса плуга, см;
п - количество корпусов.
ЗАДАЧА № 2
Определить
необходимое количество агрегатов для
вспашки зяби на площади 400... 1000 га за
5... 10 рабочих дней. Пахотные агрегаты
(трактор К-701 с плугом ПЛН-8-35) работают
в две смены. Скорость движения агрегата
4... 8 км/час, коэффициент использования
времени смены
см
=
0,4... 0,8.
Расчетная формула определения производительности агрегата:
,
где В - ширина захвата агрегата, м;
V - скорость движения агрегата, км/час;
Т - время работы агрегата, час.
6. Вопросы для самоподготовки.
6.1. Как устранить продольный и поперечный перекос рамы навесного плуга?
6.2. Для чего предназначен почвоуглубитель?
6.3. Каков порядок подготовки плуга к работе?
6.4. Какие существуют типы отвальных поверхностей и их назначение?
6.5. Для чего предназначен предплужник и дисковый нож?
6.6. Какие существуют типы лемехов?
Работу принял ________________ Оценка _____________ Дата__________
