7.7) И транзисторы переходят к режиму с, что приводит к резким нели-
нейным искажениям.
Двухтактные каскады с последовательным питанием
В последнее время в оконечных каскадах большой мощности исполь-
зуются схемы на составных транзисторах. В схеме на рис. 7.9 использова-
ны комплементарные пары транзисторов VT2 – VT4 и VT1 – VT3. Как
правило, транзисторы VT2 – VT4 – большой мощности, а VT1 – VT3 – ма-
лой или средней мощности. Широкое использование составных транзи-
сторов в оконечных каскадах обусловлено тем, что такое включение тран-
зисторов имеет ряд преимуществ по сравнению с одиночными транзисто-
рами в плечах оконечного каскада. Это преимущество состоит в следую-
щем:
а) повышается коэффициент усиления по току плеча в β раз, так коэф-
фициент усиления KI = β1⋅β2. Это имеет очень большое значение, ибо
транзисторы в схеме рис. 7.9 включены с общим коллектором, и оконеч-
ный каскад не усиливает по напряжению. Благодаря огромному усилению
по току, коэффициент усиления по мощности (KP = KI⋅KU) имеет значи-
тельную величину;
б) увеличивается входное сопротивление плеча, которое становится
равным Rвх ≈ β1β2⋅Rн, благодаря чему улучшаются условия согласования
124
плеч
оконечного каскада с предоконечным, и
нет потерь усиления в пре-
доконечном
каскаде.
Rк
VT1
VT2
Ек
VD1
VD2
VD3
Rш
Rа
Свх
VTпок
Rb
Rэ
Сэ
Rб
VT4
R
Rб
Rн
Ек

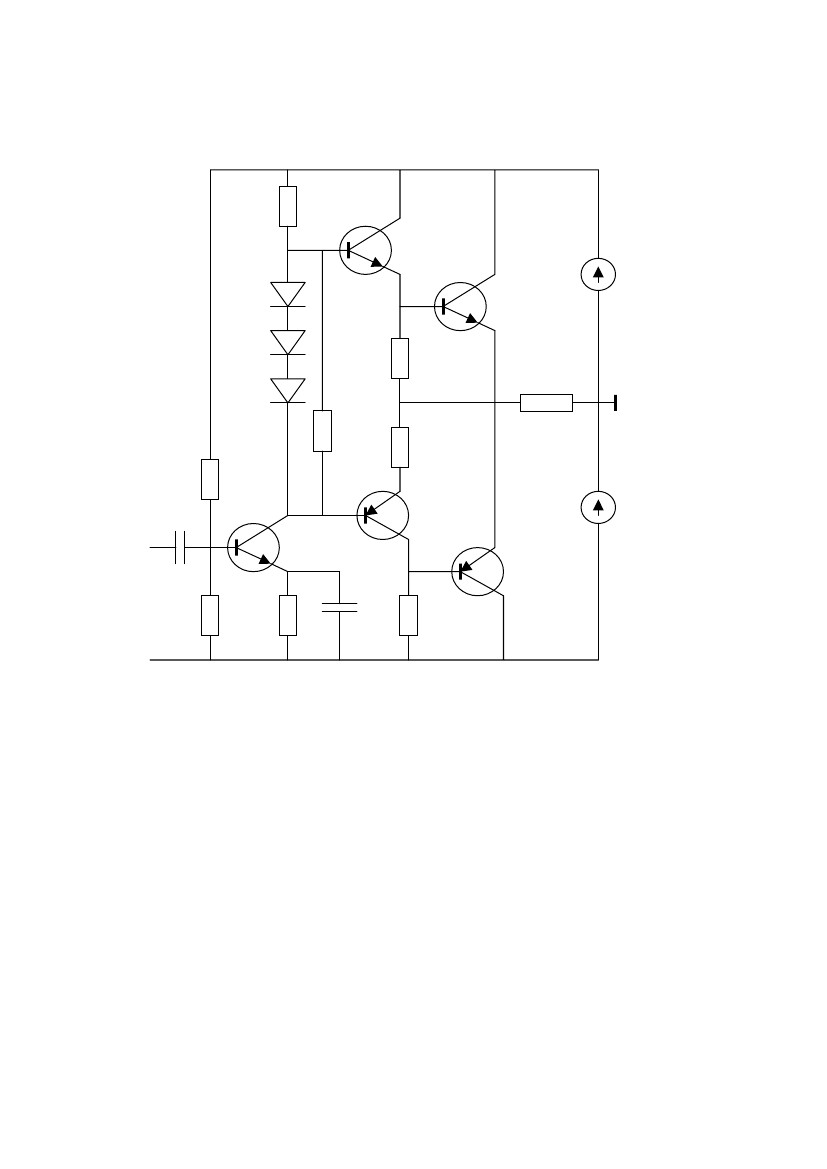

Рис.
7.9. Схема бестрансформаторного оконечного
каскада
на составных транзисторах
Как видно из рис. 7.9, инверсия сигала осуществляется в самом око-
нечном каскаде за счет использования транзисторов разного типа прово-
димости, благодаря чему в качестве предоконечного (VTПОК) может быть
использован обычный каскад при включении транзистора по схеме ОЭ.
На основании рассмотрения схем оконечного каскада с параллельным
и последовательным питанием необходимо отметить целый ряд преиму-
ществ трансформаторного каскада, а именно:
а) осуществление любого требуемого сопротивления нагрузки оконеч-
ных транзисторов (оптимальное согласование);
б) обеспечение симметричности выходной цепи усилителя;
в) изоляция цепи нагрузки в отношении постоянных напряжений, дей-
ствующих в цепях усилителя.
125
Но вместе с тем, недостатки трансформаторного каскада, выражаю-
щиеся в ухудшении частотной характеристики и, особенно, сложностью и
большими габаритами выходного трансформатора, значительно превы-
шающими размеры транзисторов и других деталей, привели к широкому
использованию бестрансформаторных каскадов на составных транзисто-
рах.
1.
2.
3.
4.
5.
6.
7.
8.
Контрольные вопросы
Чем определяется полезная мощность в однотактном каскаде?
В каком режиме работают транзисторы в однотактном каскаде?
Какой метод используется для определения нелинейных искаже-
ний?
Какие существуют два основных вида двухтактной схемы оконеч-
ного каскада?
Какими преимуществами обладает двухтактная схема по сравнению
с однотактной?
Как изменяется мощность Рк, рассеиваемая на усилительном эле-
менте в режиме В?
Какая стабилизация исходного режима транзисторов используется
при работе оконечного каскада в режиме В?
Какими преимуществами обладает схема бестрансформаторного
каскада на составных транзисторах?
Литература
1. Безладнов Н.Л. Усилительные устройства. – Л.:СЗПИ, 1971.
2. Войшвилло Г.В. Усилительные устройства, - М.:Радио и связь,
1983.
3. Павлов В.М., Ногин В.Н. Схемотехника аналоговых электронных
устройств. – М.:Радио и связь, 1997.
126
