Пістолета пм перед пострілом в момент спуску курка з бойового зводу:

1 — спускова тяга; 2 — важіль зводу; З — ку­рок; 4 — шептало; 5 — затвор; 6 — спусковий гачок

Рис. ЗО. Положення частин і механізмів пістолета ПМ при закінченні подачі па­тронів із магазина:

1 — подавач; 2 — затвор; 3 — курок; 4 — за­творна затримка; 5 — зуб затвора; б — зачіп подавача; 7 — пружина подавача

Огляд зброї та слідів її застосування на місці події 63

У протоколі огляду про зброю вказують: місце виявлення, відстань від двох не­рухомих об'єктів, положення ствола зброї, вид, систему, наявність і зміст маркуваль­них позначок, номер зброї або її частин, загальний стан зброї, положення курка, за­побіжника, кожуха затвора, наявність патрона (гільзи) у патроннику, магазині (ба­рабані), слідів пальців на зброї, кіптяви і нагару, сторонніх часток у стволі і слідів запаху порохових газів.

20

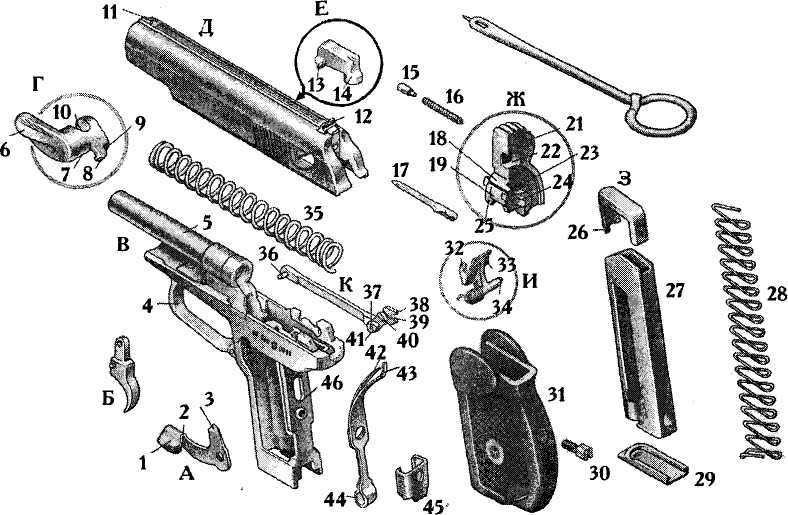

Рис. 31. Вузли і деталі пістолета ПМ:

Вузли:		Деталі:
А — затворна	1 — кнопка;	19 — бойовий звід;	35 — поворотна
затримка;	2 — виступ;	20 — протирка;	пружина;
Б — спусковий гачок;	3 — відбивач;	21 — головка з	36 — цапфа;
В — рамка зі стволом	4 — спускова дужка;	насічкою;	37—цапфа;
і спусковою дужкою;	5 — ствол;	22 — виріз;	38 — роз'єдну-
Г—запобіжник;	6 — флажок;	23 — виїмка для зачепа	вальний виступ;
Д — затвор;	7—ребро;	запобіжника;	39 — виріз;
Е — викидач;	8 — зачіп;	24 — цапфа;	40—виступ
Ж—курок;	9 — виступ;	25 — зуб самозводу;	самозводу;
3 — подавач;	10 — уступ з поличкою;	26 — зачіп;	41 — п 'яточка;
Я —шептало з	11 — мушка;	27—корпус магазина;	42 — вузьке перо;
пружиною;	12 — цілик;	28 — пружина подавача;	43 — широке перо;
К — спускова тяга з	13 — зачіп;	29 — кришка магазина;	44—защіпка
важелем зводу	14 — п 'яточка;	ЗО — гвинт;	магазина;
	15 — гніток;	31 — рукоятка;	45 — засувка бойової
	16 — пружина викидача;	32 -зуб;	пружини;
	17—ударник;	33 — виступ;	46 — основа
	18 — запобіжний звід;	34 — цапфа;	рукоятки

64 Використання даних судової балістики в розслідуванні злочинів

Огляд і дослідження боєприпасів. Патрони, гільзи, кулі, дріб, картеч, прокладки, пижі підлягають виявленню, фіксації і дослідженню при огляді на місці події.

У протоколі огляду при описі гільзи вказують: місце виявлення, форму, колір металу, маркувальні позначки, розміри, наявність і форму слідів зброї. При описі ку­лі (дробу) у протоколі зазначається: вид перепони, розміри ушкодження кулі, наяв­ність на кулі сторонніх речовин.

Зразок опису кулі й гільзи в протоколі огляду місця події. «... На підлозі, на від­стані 2 м від північної і 0,8 м від східної стіни, під столом виявлена гільза пляшко­вої форми, виготовлена з металу жовтого кольору. Діаметр гільзи 16 мм, діаметр ден­ця 9 мм, діаметр дульця 7,6 мм, на денці гільзи є маркувальне позначення «Д-43-Е». Капсуль латунний, у центрі його розташовується вм'ятина каплеподібної форми. На дульці є 3 сліди кернення. На підлозі, на відстані 0,6 м від західної і 0,8 м від півден­ної стіни виявлений отвір. Після випилювання шматочка підлоги з останнього була витягнута куля. Куля оболончаста, тупокінцева, оболонка металу червоного кольору. На циліндричній поверхні кулі чітко відображені 4 сліди полів нарізів. Висота кулі 14 мм, діаметр основи 8 мм...»

При пошуку гільз необхідно враховувати механізм викидування гільзи (бік ви­кидування). При пошуку гільзи може використовуватися металошукач.

Дріб може бути виявлений в тілі (або одязі) потерпілого, в інших об'єктах. Гра­нична дальність польоту дробу 400 м (коли діаметр дробу 5,0 мм — дальність 500 м, картеч — дальність до 600 м).

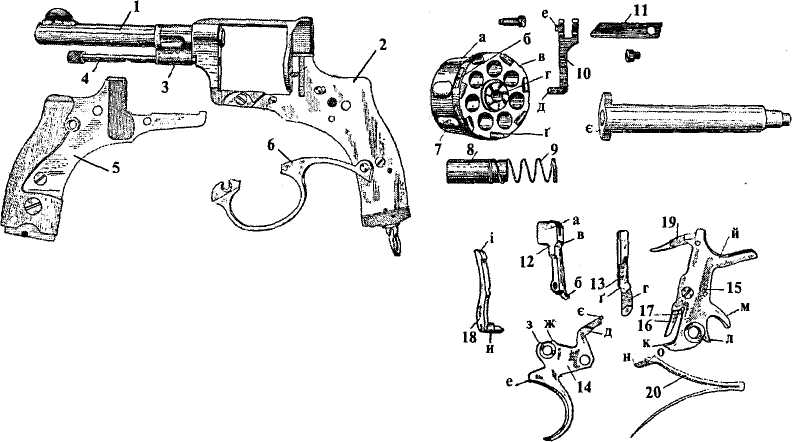

Рис. 32. Вузли і деталі револьвера:

Остов револьвера: 1 — ствол; 2 — рамка; 3 — шомпольна трубка; 4 — шомпол; 5 — бокова кришка; 6 — спускова дужка. Барабан і його дета­лі: 7 — барабан; 8 — трубка барабана; 9 — пружи­на трубки; 10 — дверцята барабана з віссю-гвин-том; 11 — пружина дверцят з гвинтом; а — виїмки для зменшення ваги (зовнішня частина барабана); б — поясок з глибокими виїмками; в — гнізда для зуба; г — храпове колесо; ґ — виїмки для взаємодії з виступом дверцят; д — зуб дверцят для зчеплення з гніздами пояска барабана; є — виступ дверцят для зчеплення з виїмками торця ба­рабана; є — профільна головка осі барабана. Деталі замкового механізму: 12 — казенник; 13 — повзун; 14 — спусковий гачок; 15 — курок; 16 — шатун; 17 — пружина шатуна; 18 — собачка; 19 — бойок; 20 — бойова пружина; а — головка казенника; б — вісь виступу казенника; в — скіс для упора повзуна; г — виїмка на хвості пбвзуна; ґ — скіс казенника; д — овальна головка для дії на шатун курка; є — уступ для обмеження курка; є — шептало; ж — задній виступ крюч­ка; з — передній виступ крючка; и — стержень; і — носик собачки; й — спиця зведення; к — бойовий звід; л — уступ для стискання бойової пружини; м — хвіст для замикання зверху гніз­да рамки для курка; н — палець верхнього пера; о — овальний виступ верхнього пера

Поняття та основи судової габітології 65

Визначення напрямку пострілу і місця, звідки він зроблений. Напрямок польоту ку­лі звичайно визначається шляхом візування. Наявність двох пробоїн дозволяє виз­начити напрямок польоту з достатньою точністю. Візування може здійснюватися за допомогою виготовленої з паперу трубки або протягування шнура між пробоїнами. Місце пострілу, встановлене за допомогою візування, фотографують. При стрільбі з великої відстані необхідно враховувати траєкторію польоту кулі. У складних випад­ках доцільно запрошувати спеціаліста — судового баліста.

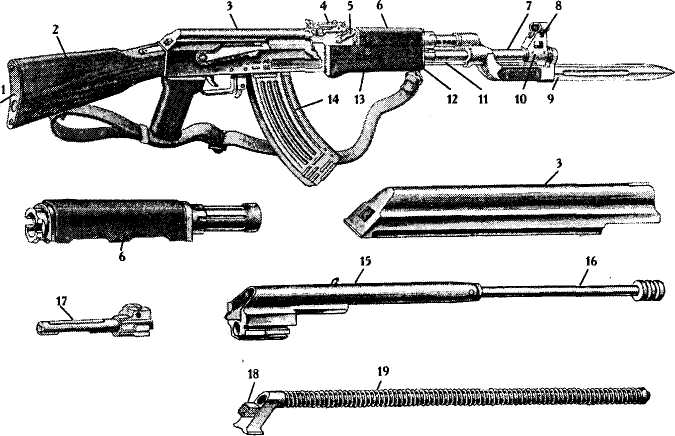

Рис. 33. Вузли і деталі автомата Калашникова:

1 — затильник приклада; 2 — приклад; 3 — кришка ствольної накладки; 4 — приціл; 5 — зами-:їзч ствольної накладки з газовою трубкою; 6 — ствольна накладка з газовою трубкою; ~ — ствол; 8 — мушка; 9 — штик; 10 — основа мушки; 11 — шомпол; 12 — з'єднуюча муфта; ІЗ — цівка; 14 — магазин; 15 — затворна рама з газовим поршнем; 16 — газовий поршень; 1" — затвор; 18 — виступ направляючого стержня; 19 — поворотний механізм
