Работа 3.

Решение задач по топографической карте с учетом рельефа

1. Определить отметки точек, лежащих:

а) на горизонтали

Н_А = 157,5 м

б) между горизонталями

Н_В = 115 + h_x = 115 + 0,7 = 115,7 (м)

h_x / h = CB / CD h_x = h · CB / CD = 2,5 ·0,4 / 1,3 = 0,7 (м)

2. Определить уклон заданной линии

i = H_B - H_A/d_AB= (115,7 - 157,5) / 1150 = - 0,036

d_AB = 11,5 см, масштаб карты 1: 10000

d_AB = 1150 (м)

i = - 3,6⁰/₀ = - 36⁰/₀₀

Данные расчеты приведены с учетом масштаба изображения.

3.Определить максимальную и минимальную крутизну ската по заданному направлению АВ:

α_max - между точками 1 и 2

α_min - между точками 3 и 4

Находятся по масштабу заложений, изображенных на листе карты.

4. Составить продольный профиль линии АВ

Работа 4.Условные знаки

№		Название и характеристика топографических объектов	Условные знаки топографических объектов для планов масштабов
			1:5000 , 1:2000	1:1000 , 1:500
Масштабные

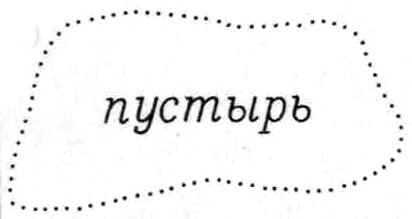

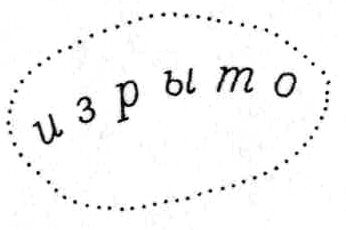

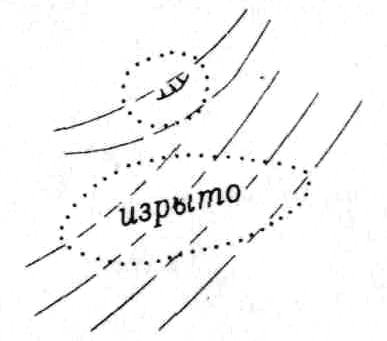

144 145		1) Пустыри 2) Площадки строительные Участки с изрытой поверхностью	1 )	2 )
Внемасштабные

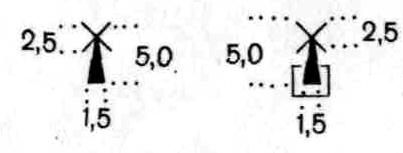

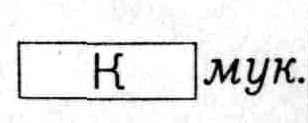

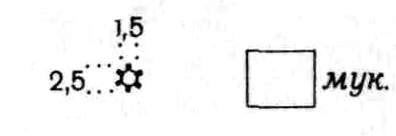

149 150		Мельницы ветряные каменные Мельницы водяные
Пояснительные

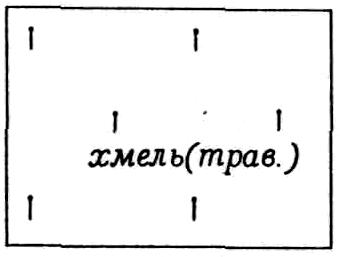

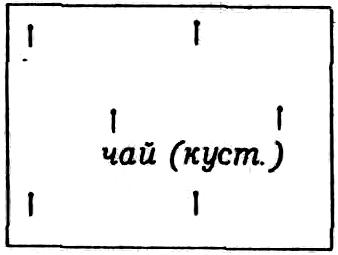

415		Плантации технических культур травяных древесных кустарниковых	1) 2) 3)

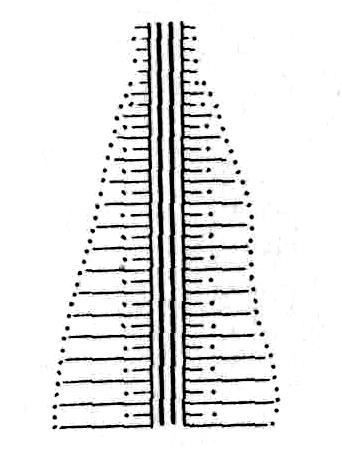

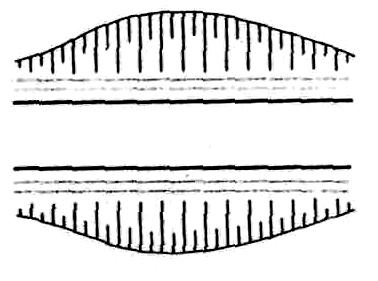

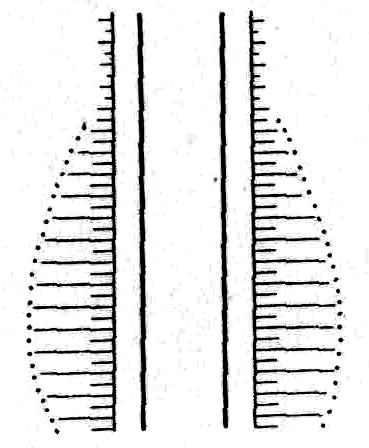

200 201	Линейные Дороги по насыпям и дамбам. Автомобильные с покрытием, откосы от края обочины Дороги в выемках

Список используемой литературы

1. Инженерная геодезия: Учебник для ВУЗов. Клюшин Е.Б., Киселев М.И., Михелев Д.Ш., Фельдман В.Д.; под редакцией Михелева Д.Ш. – 2-е изд., испр. – М., Высшая школа, 2001. – 463 с.

2. И.Ф. Куштин, В.И. Куштин. Инженерная геодезия. Учебник. Ростов-на-Дону: издательство ФЕНИКС, 2002. – 416 с.

3. Клюшин Е. Б., Михелев Д. Ш. Инженерная геодезия: Учебник для техникумов. – М.: Недра, 1990 – 264 с.: ил.

4. Поклад Г. Г. Геодезия. Учебник для ВУЗов. – М.: Недра, 1988. – 304с.

5. Фельдман В.Д., Михелев Д.Ш. Основы инженерной геодезии: Учебник. – 3-е изд., перераб. и доп. – М.: Высшая школа, издательский центр «Академия», 1999, – 300 с. ил.

6. Симонин С.И. Инженерно-топографическое черчение и наглядные изображения. Учебное пособие для вузов. Изд.2, перераб. И доп. М., Недра,1979. 192 стр.

7. Практикум по инженерной геодезии. Учебное пособие для вузов /Б.Б.Данилевич, В.Ф.Лукьянов, Б.С.Хейфец и др.: под ред. В.Е. Новака – 3-е изд. перераб. и доп. – М.: Недра, 1987, – 334 с.

8. Условные знаки для топографических планов масштабов 1:5000, 1:1000, 1:500. – М.: Недра, 1989, – 287 с.

9. Методические указания к лабораторным работам « Решение задач по топографической карте для студентов 1 курса», БТИ, 1980г.

Мащенко Татьяна Владимировна
