3.3 Монтаж столбов и 1-го ряда плит
Следующим этапом после разметки и разработки и трамбовки грунта является установка стоечных столбов и монтаж 1-го ряда плит ограждения.
В выкопанные ямы устанавливаются стоечные столбы. Первый выставленный столб является репером для веревки общей длины, а в местах преломления или поворота линии ограждения – столб установленный точке преломления линии (Рис. 14, 15). К веревке общей длины повторно прикладывается мерная веревка и к краю веревки крепится отвес, для проверки смещения ямы от оси, если ось ямы визуально совпадает с отвесом, значит яма выкопана согласно разметке.
Рис.14. Конструкция из 2-х Рис.15. Реперный столб. Временная
столбов и плиты (справа у стол- фиксация камнями
ба – распорная рейка)
Затем
стоечный столб опускается в яму и
выставляется по вертикальному уровню
(уровень прикладывается по двум граням:
со стороны паза и глухой стороны). Столб,
выставленный по вертикальному уровню,
затем устанавливается по горизонтальному
– грань столба должна совпасть с веревкой
общей длины (Рис.18). При необходимости
положение столбов юстируется ломом у
основания столба. После установки
первого столба он временно фиксируется
камнями или деревянными брусками (Рис.
15). Таким же образом устанавливается
второй столб пролета. Когда оба столба
выставлены временная фиксация камнями
убирается, а пустое пространство вокруг
столба цементируется или присыпается
грунтом (в нашем случае). При значительном
уклоне в одну яму выставляется 2 столба
впритык и плиты л
ожатся
горизонтально независимо от уклона(Рис.16
).

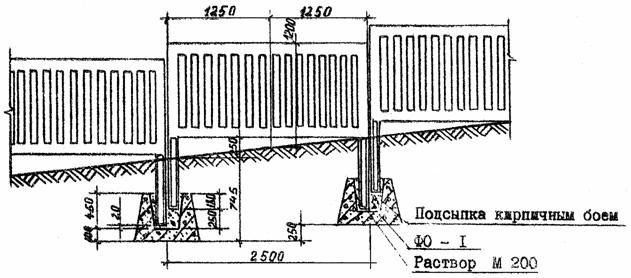

Рис 16. Схема установки столбов и плит при уклоне
После того как выставлены 2 опорных столба на них монтируется нижняя панель ограждения (1-го ряда), фиксируя тем самым столбы (Рис.13).
Выставленная конструкция из 2 опорных столбов и панели повторно проверяется на отклонение от горизонтального и вертикального уровня. Если конструкция выставлена верно, то столбы цементируются (в данном случае столбы сначала присыпались грунтом и трамбовались, только после этого заливался фундамент). В верхней части между столбами устанавливается временная распорка для беспрепятственного монтажа последующих рядов панелей посты затвердения цементного фундамента.
При повороте линии ограждения расстояние последнего пролета могло не соответствовать стандартному, в этом случае столбы устанавливались на необходимом расстоянии, а плиты ограждения обрезались поперек на необходимую длину бензорезом с кругом по бетону (Рис. 17).

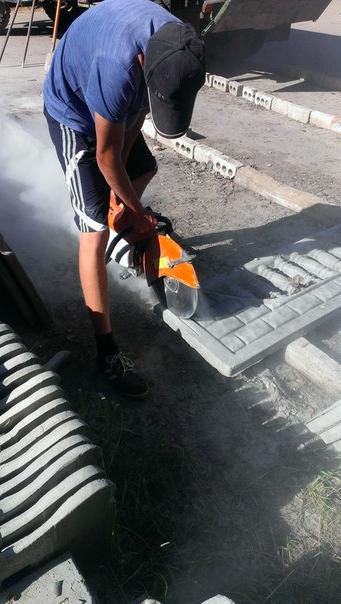

Рис. 17. Обрезка железобетонной плиты ограждения поперек
При устройстве фундамента использовались цемент МЦ-400 Д20 ГОСТ 10178-85 и песок ГОСТ 863/890, вода. Раствор замешивался на складе в бетономешалке БСМ-25 и доставлялся грузовым автомобилем на стройплощадку в готовом виде. После затвердевания бетон присыпался грунтом.
Рис.18. Соответствие смонтированных пролетов
линии ограждения
3.4 Монтаж плит и заделка стыков
Предпоследним этапом возведения железобетонного ограждения является монтаж плит 2,3,4-го рядов при высоте ограждения 2м (Рис. 19). После того как фундамент схватился отсутствующие плиты в конструкции ограждения монтируются следующим образом: ребристые железобетонные плиты вручную подаются с борта грузового автомобиля ГАЗ-53 в пазы между стоечными столбами и постепенно спускаются по пазам до тех пор, пока низ устанавливаемой панели не примкнет к верху установленной панели. Плиты перед установкой в необходимом количестве загружаются в борт автомобиля со склада. Подают с борта и сопровождают плиту 3 человека, принимают и задвигают до необходимого положения 4 человека. Поскольку в наличии имелись только ребристые плиты положение плиты чередовалось (верх-низ) (Рис. 19).
Вследствие погрешности размеров пазов и толщины панели, по вине производителя, образовывалась разница между толщинами элементов. Для устранения разницы края паза стоечного столба или торец плиты отбивались при помощи зубила и молотка. Если разница была незначительной, то панели при монтаже подбивались с помощью деревянного бруса (распределявшего нагрузку при ударе) и кувалды.
Завершающим этапом является заделка стыков панелей цементным раствором.
Была произведена проверка всех смонтированных железобетонных ограждений визуально и по уровню.

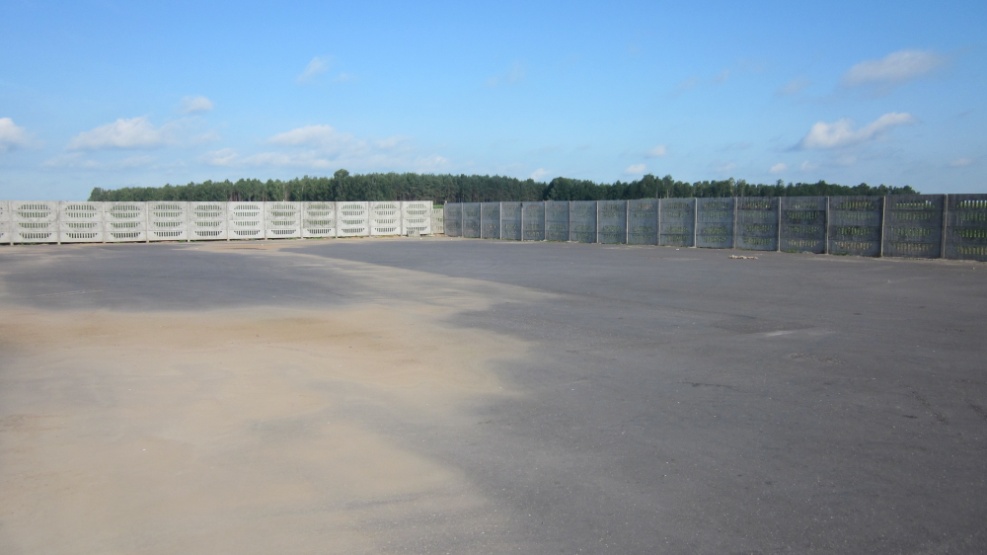

Рис. 19. Установленное железобетонное ограждение из 4-х рядов плит
