- •По инженерной графике
- •Общие указания
- •Принятые обозначения
- •Проецирование. Свойства ортогональных проекций.
- •Контрольная работа 1
- •Метод замены плоскостей проекций
- •Поверхности. Точки на поверхностях
- •Аксонометрические проекции.
- •Порядок виконання епюрів
- •Епюр № 1
- •Порядок виконання епюра
- •Варіанти контрольних задач (епюр № 1)
- •Питання для самоперевірки:
- •Епюр №2
- •Алгоритм розв’язання задачі
- •Приклад виконання епюра
- •Варіанти задач для виконання епюра № 2
- •Питання для самоперевірки
- •61002, Хнамг, Харків, вул. Революції, 12

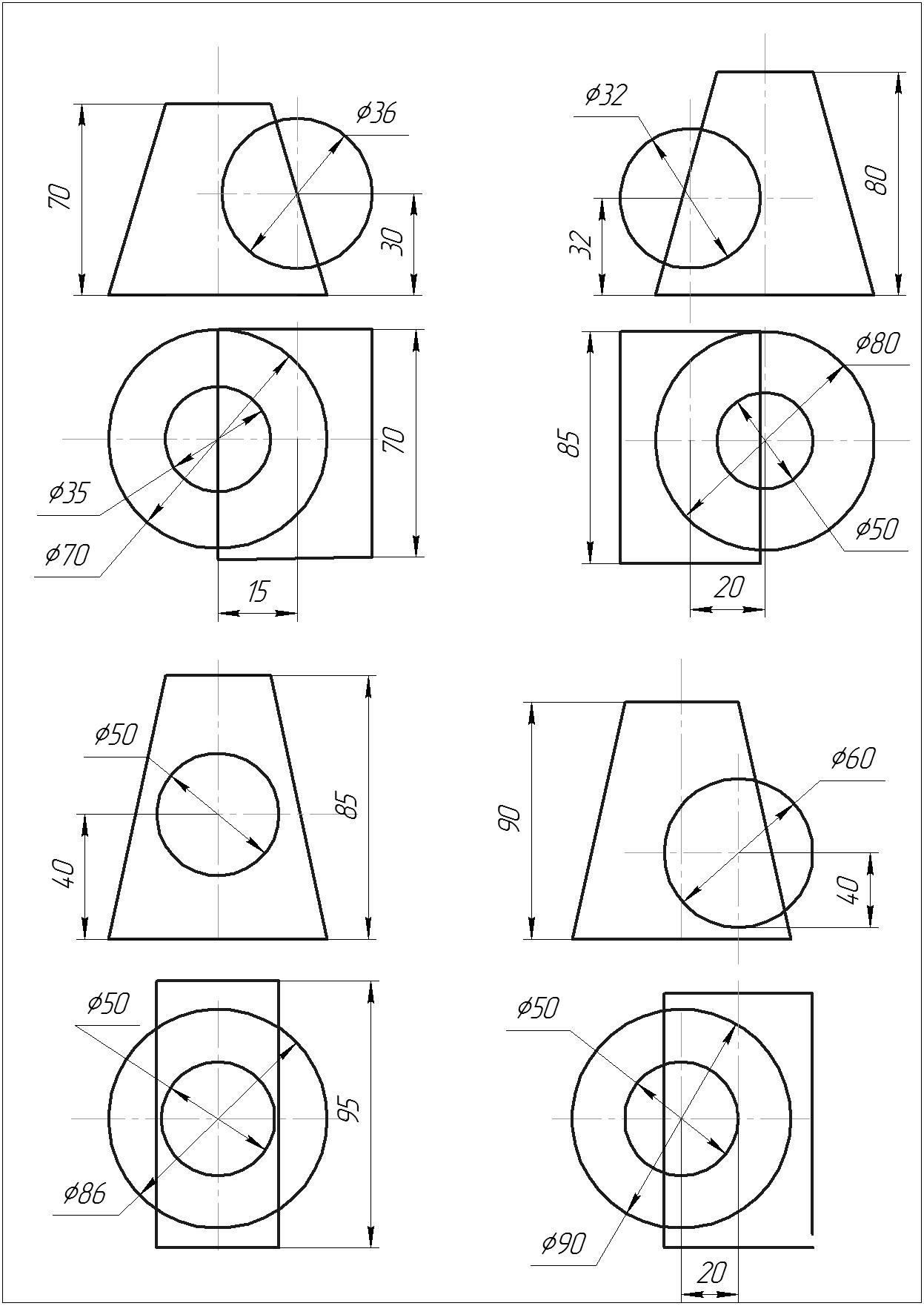

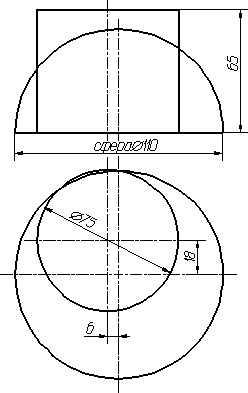

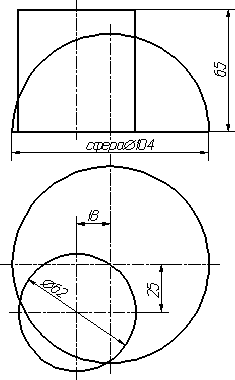

Варіанти задач для виконання епюра № 2

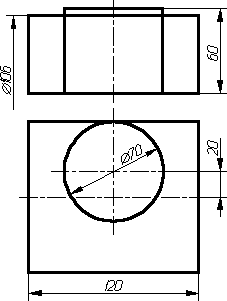

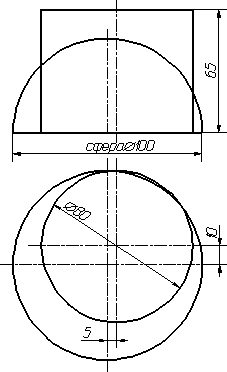

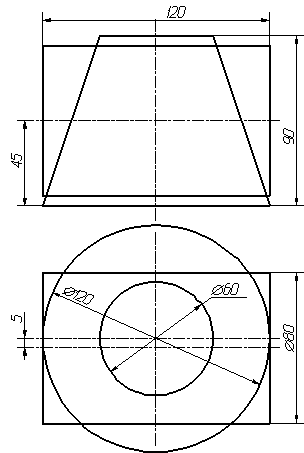

Варіант 1
|

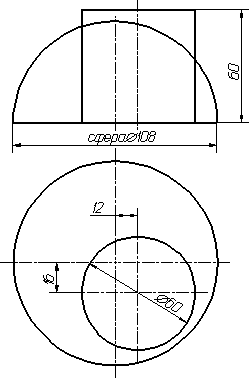

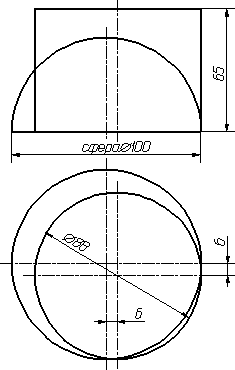

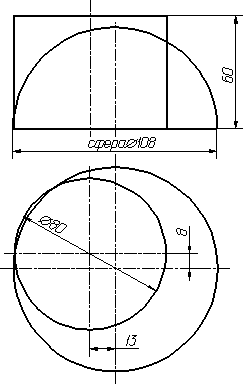

Варіант 2
|

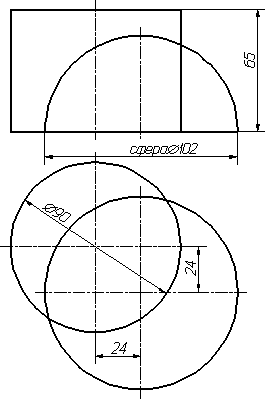

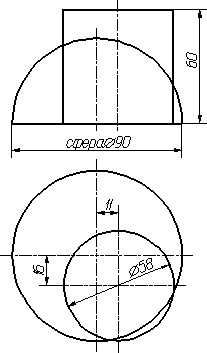

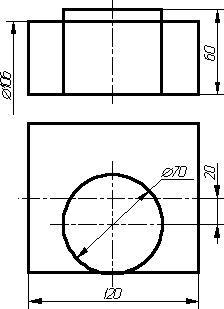

Варіант 3
|

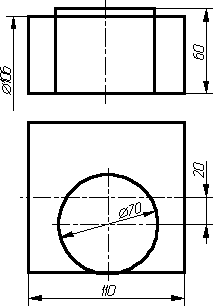

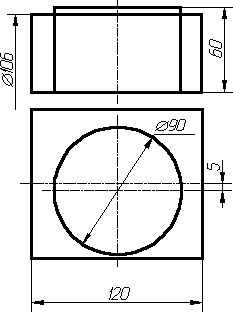

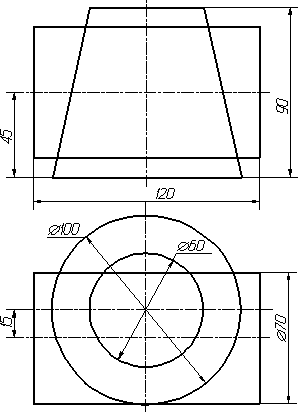

Варіант 4
|

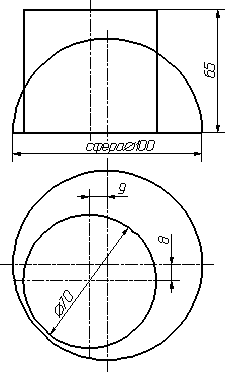

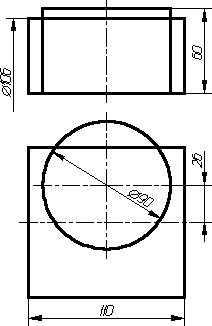

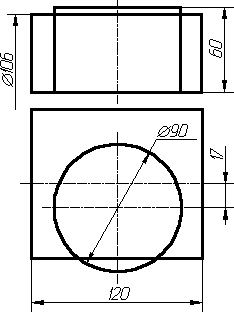

Варіант 5
|

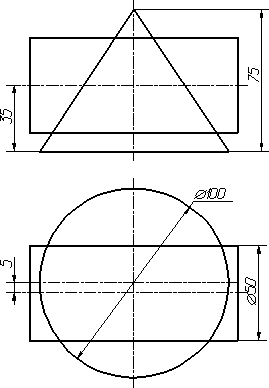

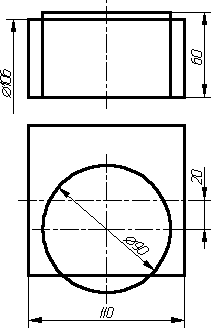

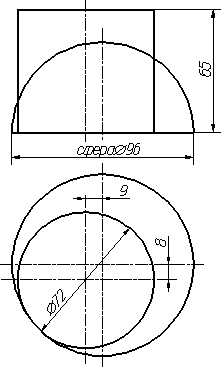

Варіант 6
|
