Министерство образования и науки Украины

Харьковский национальный університет городского хазяйства имени А. Н. Бекетова

РАБОЧАЯ ТЕТРАДЬ

По инженерной графике

(Методические указания для решения практических задач и самостоятельной работы для студентов 1 курса напрвления подготовки 6.050701 – «Электротехника и электротехнологии»)

Харьков–ХНУГХ–2013

Методичні вказівки для розв’зання практичних задач і самостійної роботи з виконання контрольних завдань з інженерної графіки (для студентів 1 курсу за напрямком підготовки 6.050701 – «Електротехніка та електротехнології»,). / Укл. О.Є. Мандріченко, . –Харків: ХНУМГ, 2013 – 47 с.

Укладач: Олена Євгенівна Мандріченко.

Рецензент: проф. В.І. Лусь

Рекомендовано кафедрою інженерної та комп’ютерної графіки, протокол №1 від 28.08.13 р.

Общие указания

Рабочая тетрадь содержит задания, которые студент должен решить во время практических занятий либо при выполнении домашних заданий по дисциплине «Инженерная графика».

Оформление решенных задач должно соответствовать общим правилам государственных стандартов ЕСКД.

Решение задач по теоретическим основам инженерной графики способствует развитию пространственного мышления необходимого в инженерной работе.

Принятые обозначения

Точки постранства – прописними буквами латинского алфавита А, В, С...… или цифрами 1, 2, 3…...

Прямые и криве линии пространства – маленькими буквами латинского алфавита a, b, c, d.

Отрезки прямых – [АВ], [1-2], натуральная величина – |АВ|,|1-2|.

Плоскости и поверхности – прописними буквами греческого алфавита Ω, Σ, Θ, Δ, Λ, Γ…....

№п/п

Обозначения

Смысл символа

1

=

Совпадают, равны

2

Конгруэнтны

3

||

параллельность

4

Перпендикулярность

5

Схрещуються

6

Пересечение

7

Принадлежность

8

Включает, содержит

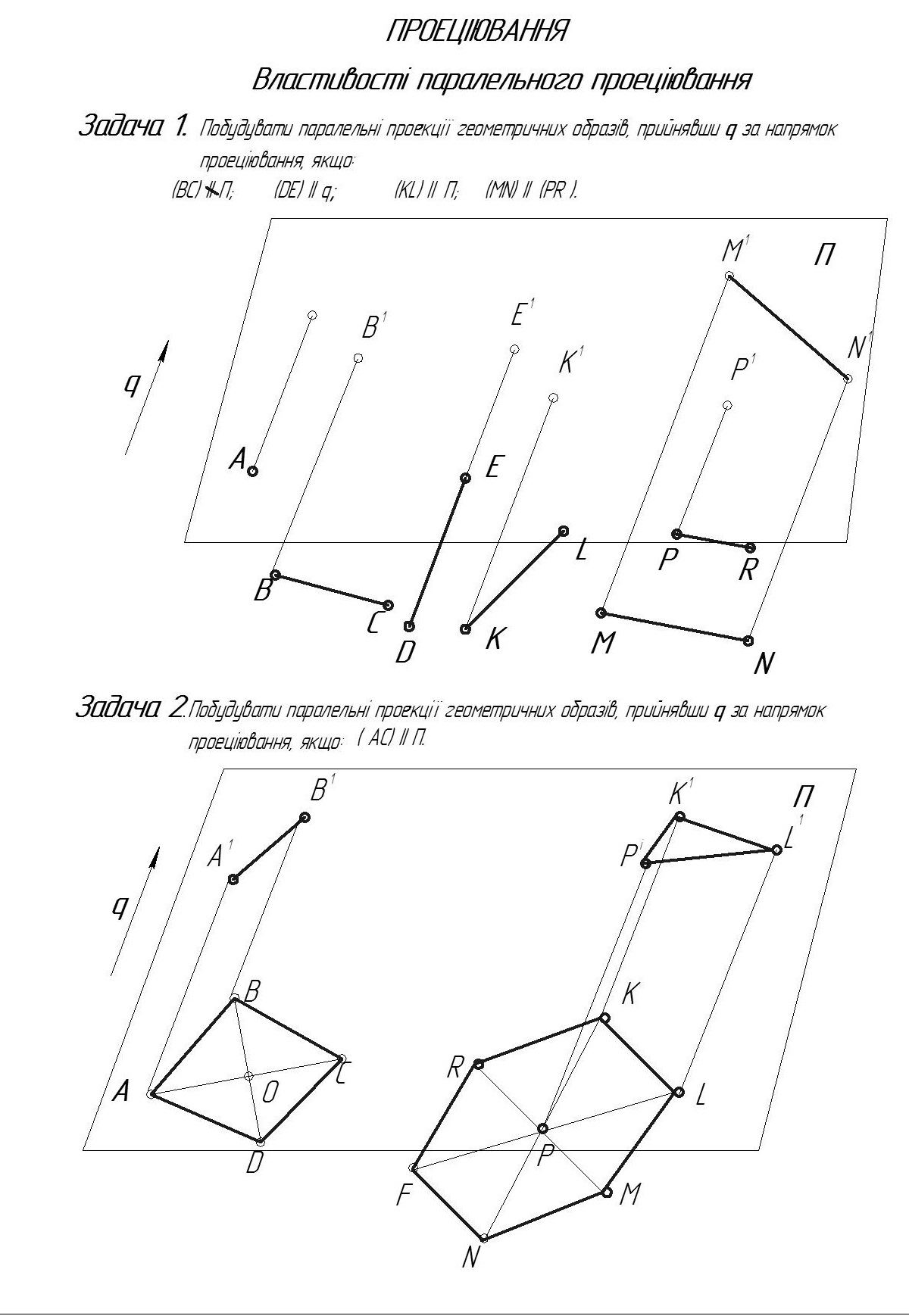

Проецирование. Свойства ортогональных проекций.

Задача 1 Построить проекции геометрических образов, приняв q за направление проецирования, если известно что:

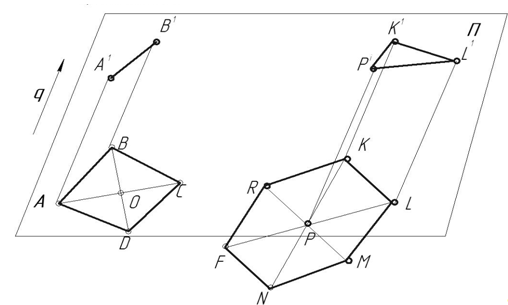

Задача 2 Построить проекции геометрических образов, приняв q за направление проецирования, если известно что: AC || П, KLMNFR- правильный шестиугольник

Задача 3 Ознакомиться с системой КОМПАС 3D; изучить основные типы геометрических примитивов; освоить приемы выполнения простейших геометрических построений с двумерными примитивами; выполнить в графическом редакторе КОМПАС 3D V10 следующие построения:

  • Провести вспомагательные горизонтальную и вертикальную прямые через точку Хо=92,Yо=165 ;

  • Провести параллельные прямые ( паралельно вертикальной на расстоянии 50, паралленьно горизонтальной на расстоянии 70);

  • Построить окружность с осями D= 40 и D= 70 с центрами на пересечениях вспомагательных прямих.

  • Провести отрезки касательные к обеим окружностям;

  • Построить треугольник с центром в точке Хо=92,Yо=165, вписанный в окружность D= 60, угол 900 ;

  • Построить прямоугольник и выполнить скругления его сторон;

  • Отрезок АВА=100,YА=200; длина =75, угол= 60о;)

  • Все построения выполнить на формате А4, оформление- без основной надписи;

  • Файл сохранить в своїй папке на рабочем столе.

Задача 4. Построить на формате А4, по заданному варианту, плоский контур.

Вариант 1

Вариант 2

Вариант 3

Вариант 4

Задача 5. Построить на формате А4, по заданному варианту, плоский контур. Проставить размеры и заполнить основную надпись.

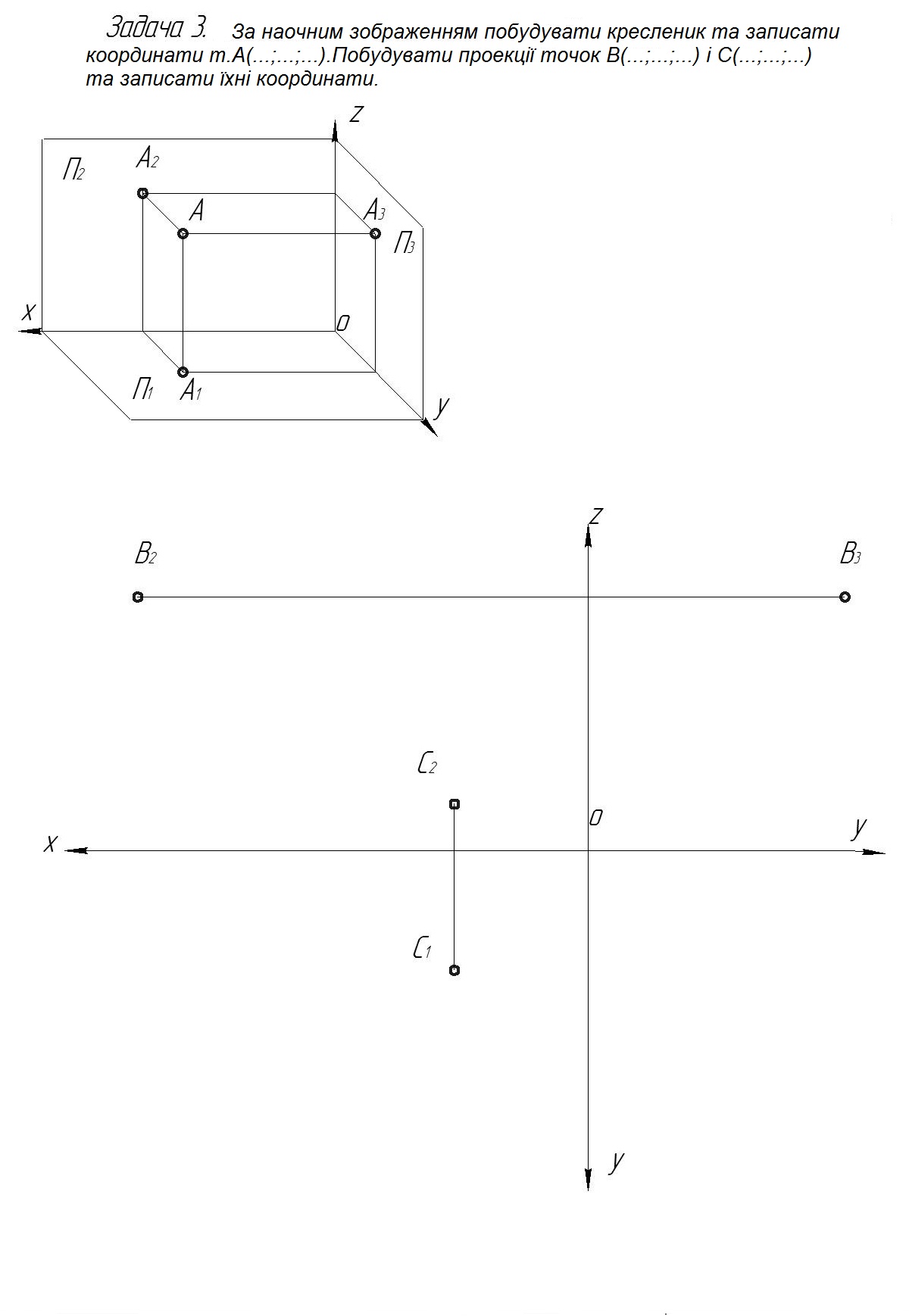

Задача 6 По наглядному изображению построить чертеж и записать координаты точки А ( ; ; ). Достроить недостающие проекции точек В ( ; ; ) и С ( ; ; ) и записать их координаты.
