4.1 Проектний розрахунок

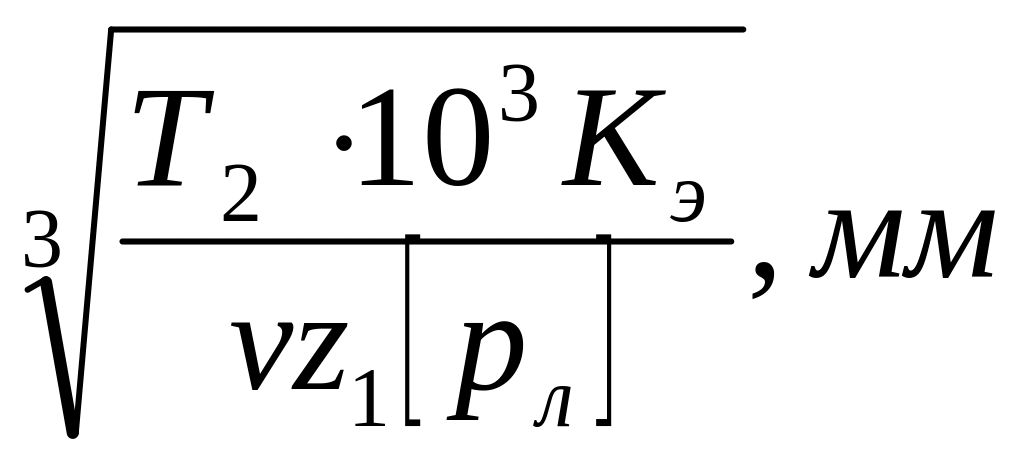

4.1.1 Визначення кроку ланцюга

р = 2,8 (4.1)

К_е – коефіцієнт експлуатації, який є добутком п’яти поправочних коефіцієнтів, які враховують різні умови роботи передачі (таблиця 15)

К_е = К_ДК_СК_θК_РЕГК_Р (4.2)

К_Д – коефіцієнт, який враховує динамічність навантажень;

К_С – коефіцієнт, який враховує спосіб змащуваня;

К_θ – коефіцієнт, який враховує положення передачі відносно лінії горизонту;

К_РЕГ – коефіцієнт, який враховує спосіб регулювання;

К_Р – коефіцієнт, який враховує режим роботи приводу;

v – кількість рядів ланцюга;

z₁ – кількість зубів ведучої зірки:

z₁ = 29 – 2u_ВП (4.3)

z₁=

УВАГА! Отримане значення потрібно округлити, до найближчого непарного числа;

К_е =

[р_ц] - припустимий тиск в шарнірах ланцюга, Н/мм², залежить від швидкості ланцюга, вважаючи, що вона того-ж порядку, що й швидкість тягового органу робочої машини, попередньо приймається з завдання на курсовий проект.

Приймаємо по таблиці 18:

Ланцюг марки:

з кроком р=

діаметром ролику d₁=

шириною ланцюга b₃ =

руйнуюче навантаження Q =

маса 1 м ланцюга g =

4.1.2 Визначення кількості зубів веденої зірки:

z₂ = z₁u_ВП (4.4)

УВАГА! Отримане значення потрібно округлити, до найближчого парного числа.

р =

УВАГА! Отримане значення потрібно округлити, до стандартного значення

за таблицею 18.

4.1.3 Визначаємо фактичне передаточне число ланцюгової передачі

u_Ф = z₂/z₁ (4.5)

u_Ф =

4.1.4 Визначаємо оптимальну між осьову відстань:

а = (30...50) ∙ р

де р – крок ланцюга,

виходячи з цього міжосьова відстань в кроках становить:

а_р = а/р (4.6)

4.1.5 Визначаємо кількість ланок ланцюга:

(4.6)

УВАГА! Отримане значення округлюється до найближчого цілого парного числа.

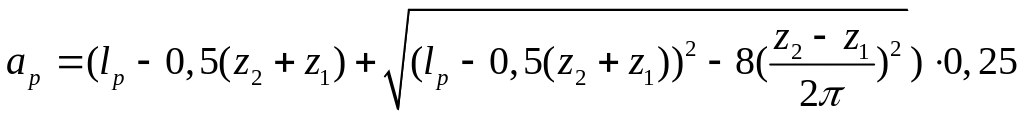

4.1.6 Уточнюємо міжосьову відстань в кроках:

(4.7)

4.1.7 Визначення фактичної між осьової відстані:

а = а_рр (4.8)

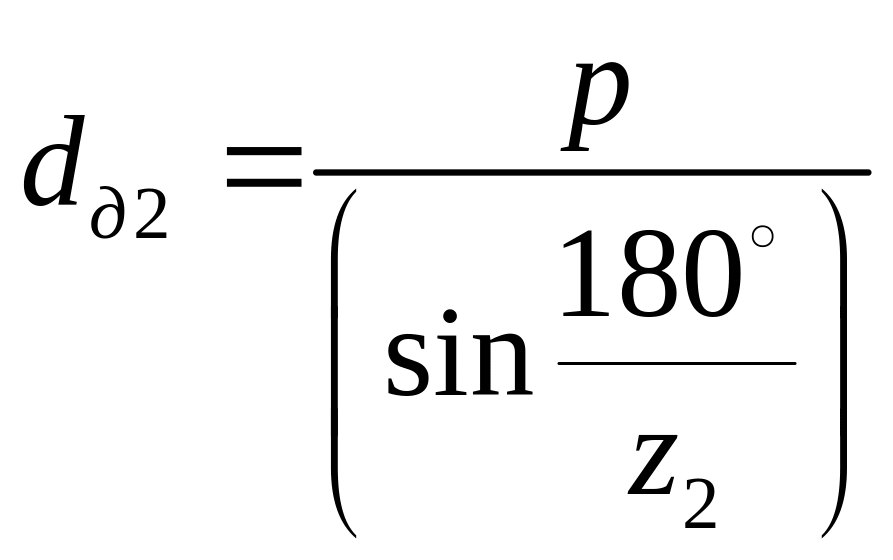

4.1.8 Визначення ділильних діаметрів зірочок:

ведучої (4.9)

веденої (4.10)

4.1.9 Визначення діаметрів кола виступів зірочок:

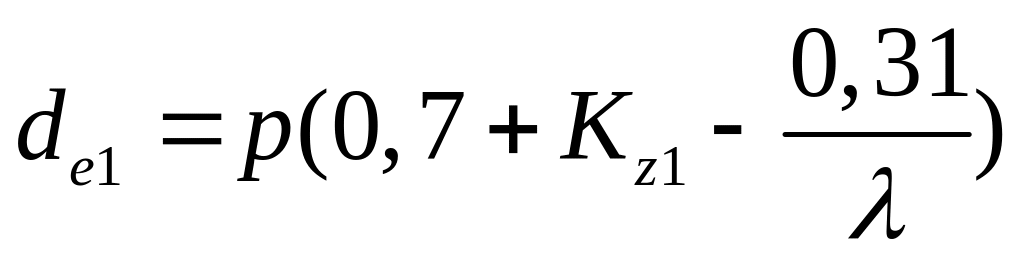

ведучої (4.11)

веденої (4.12)

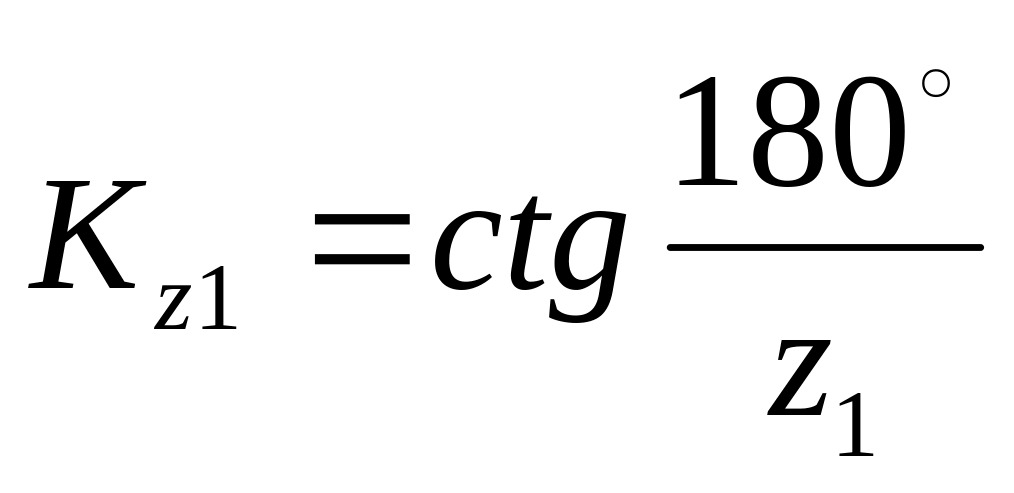

де – коефіцієнт кількості зубів ведучої зірочки; (4.13)

– коефіцієнт кількості зубів ведучої зірочки; (4.14)

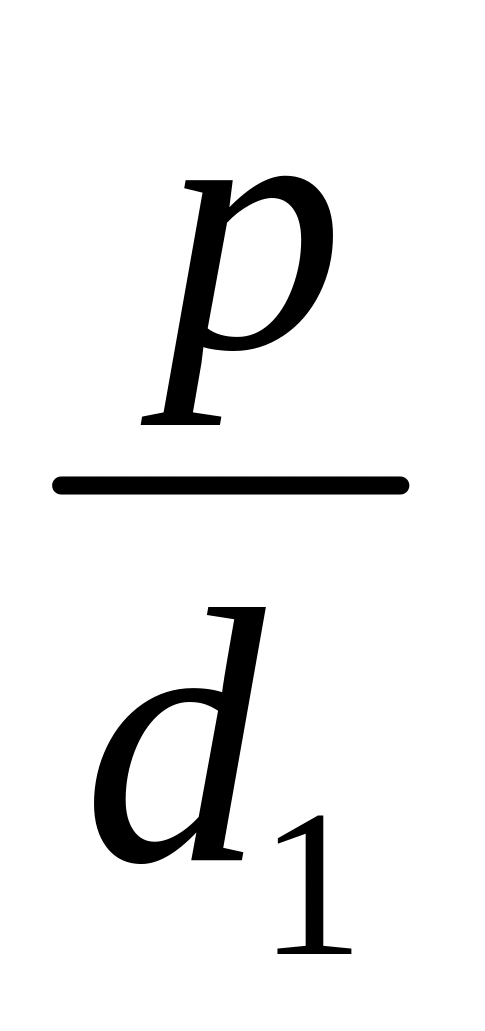

λ = - геометрична характеристика зачеплення. (4.15)

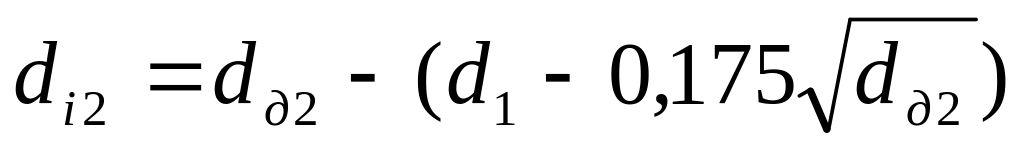

4.1.10 Визначення діаметрів кола западин зірочок:

ведучої (4.16)

веденої (4.17)

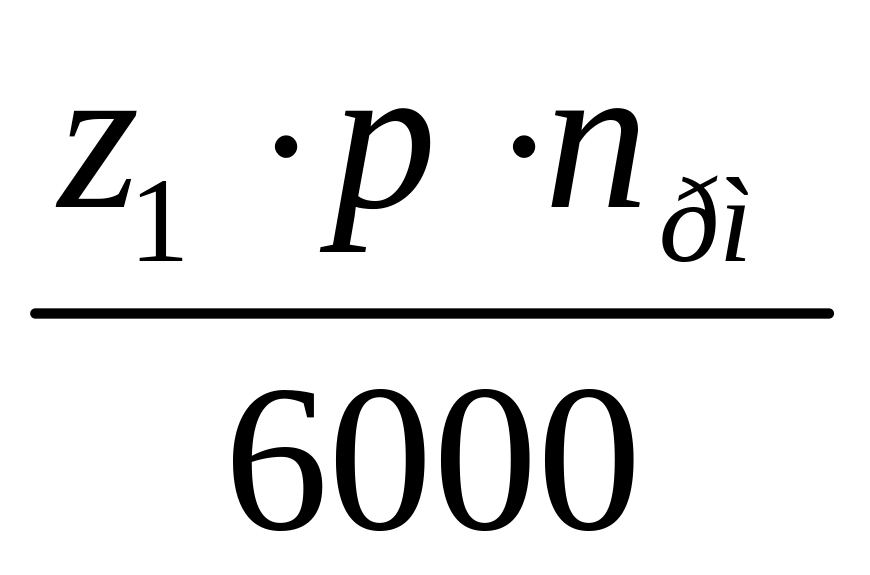

4.1.11 Визначаю фактичну швидкість ланцюга v, м/с

v= (4.18)

4.1.12 Визначити колову силу, яка передається ланцюгом F_t, H:

F_t = (4.19)

4.1.13 Визначаю попередній натяг ланцюга від провисання веденої гілки (під дією ваги) Н,

F_o = 6·qag · 10^-3 (4.20)

де g – прискорення вільного падіння - 9,81 м/с²

4.1.14 Визначаємо силу тиску ланцюга на вал F_ВП, Н:

F_ВП = k_BF_t+2F_o (4.21)

Таблиця 4.1 Параметри ланцюгової передачі.

Параметр	Значення	Параметр	Значення
Тип ланцюга		Ділильний діаметр ведучої зірочки dд1
Крок ланцюга, р
Міжосьова відстань а, мм		Ділильний діаметр веденої зірочки dд2
Кількість ланок ланцюга lp		Діаметр кола виступів ведучої зірочки dе1
Кількість зубів ведучої зірочки z1		Діаметр кола виступів веденої зірочки dе2
Кількість зубів веденої зірочки z2		Діаметр кола западин ведучої зірочки dі1

ПРАКТИЧНА РОБОТА V

ТЕМА: «РОЗРАХУНОК ВАЛІВ РЕДУКТОРА»
