Альбом графічних робіт
з предмету «Основи креслення і нарисної геометрії»
ОКІНГ 5.02020702 001 РГ
Виконавець
студент групи 21-МП
Андрєєва Ольга Ігорівна
Керівник
викладач Каменська Тетяна Дмитрівна
__________________________
2011

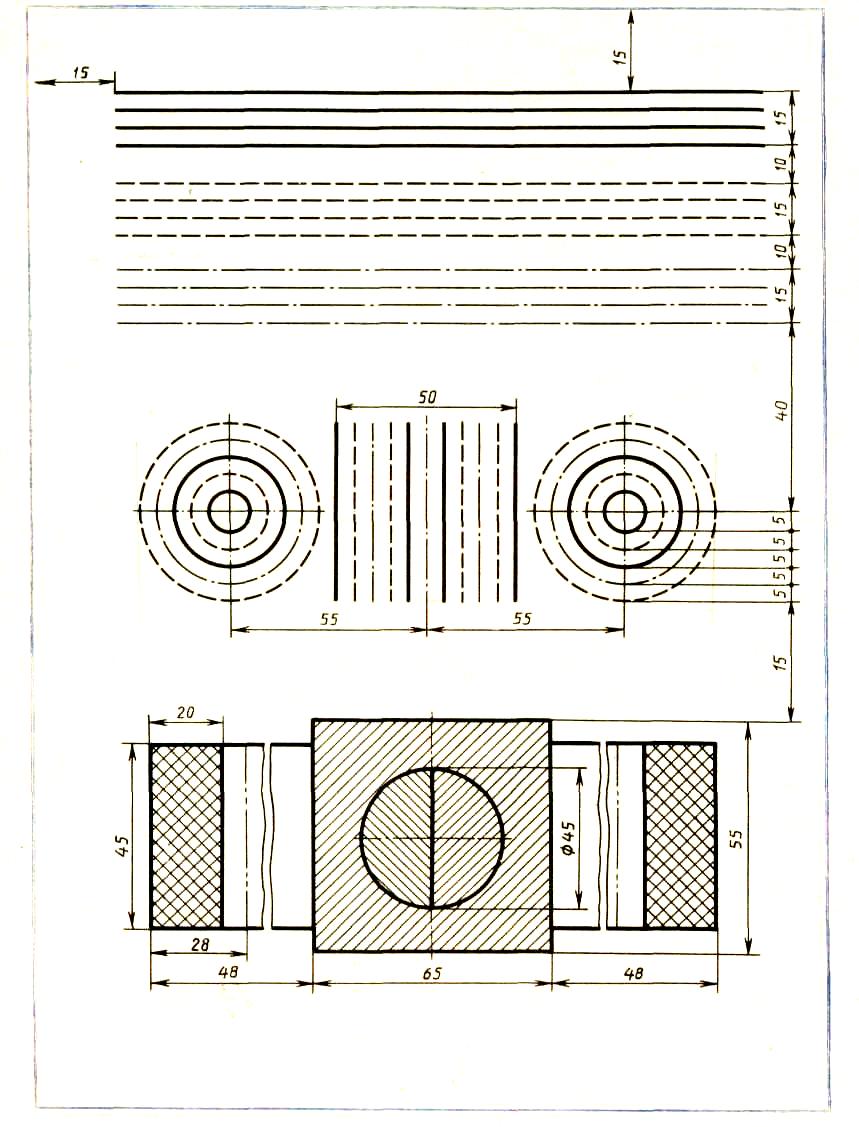

Рисунок 1.1
Рисунок
1.2
|
|
|
|
|
ОКІНГ 5.02020702 001 РГ |
|||||||||||||||
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
||||||||||||||||
|
|
|
|
|
Лінії креслень |
Літера |
Маса |
Масштаб |
||||||||||||
Вим. |
Арк. |
№ докум |
Підпис |
Дата |
Н |
Р |
Г |
|
1 : 1 |
|||||||||||
Розроб. |
Іванова К.С. |
|
|
|||||||||||||||||
Перевір. |
Каменська Т.Д. |
|
|
|||||||||||||||||
Т.контр. |
|
|
|
Аркуш 2 |
Аркушів 2 |
|||||||||||||||
|
|
|
|
|
БТЕТ ЛНУ Гр.. 21-МП |
|||||||||||||||
Н.контр. |
|
|
|
|||||||||||||||||
Затв. |
|
|
|
|||||||||||||||||
Рисунок 1.3
Рисунок

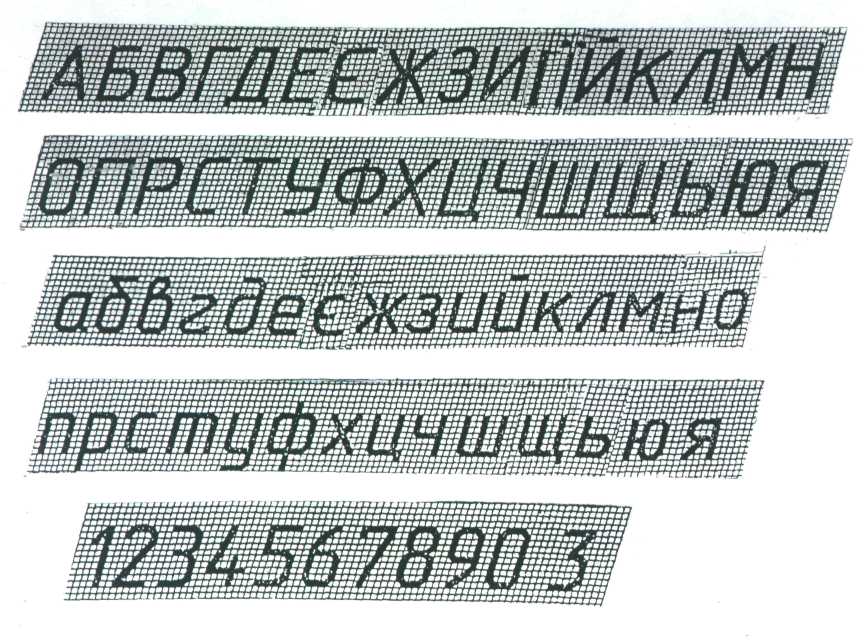

1.4 Шрифт креслярський, тип Б з нахилом
(ГОСТ 2.304-81)
Таблиця 1.1
Основні параметри та розміри шрифту типу Б
Параметр шрифту |
Познач. |
Відносний розмір |
Розмір шрифту, мм |
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Висота великих літер |
h |
(10/10)h |
10d |
2,5 |
3,5 |
5 |
7 |
10 |
14 |
|
Висота малих літер |
c |
(7/10)h |
7d |
1,8 |
2,5 |
3,5 |
5 |
7 |
10 |
|
Відстань між літерами |
a |
(2/10)h |
2d |
0,5 |
0,7 |
1 |
1,4 |
2 |
2,8 |
|
Мінімальний крок рядків (висота допоміжної сітки) |
b |
(17/10)h |
17d |
4,3 |
6 |
8,5 |
12 |
17 |
24 |
|
Мінімальна відстань між словами |
e |
(6/10)h |
6d |
1,5 |
2,1 |
3 |
4,2 |
6 |
8,4 |
|
Товщина ліній шрифту |
d |
(1/10)h |
1d |
0,25 |
0,35 |
0,5 |
0,7 |
1 |
1,4 |
|
Продовження табл. 1.1
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|||||||||
Ширина великих букв і цифр |
А,Д,М,Х,Ю |
g |
(7/10)h |
7d |
1,8 |
2,5 |
3,5 |
5 |
7 |
10 |
||||||||
Б,В,И,Й,Л,Н,О,П,Р,Т,У,Ц,Ч,Ь,Є,Я,4 |
(6/10)h |
6d |
1,5 |
2,1 |
3 |
4,2 |
6 |
8,4 |
||||||||||
Г,Е,З,С,2,3,5,6, 8,9,0 |
(5/10)h |
5d |
1,25 |
1,75 |
2,5 |
3,5 |
5 |
7 |
||||||||||
Ж,Ф,Ш,Щ |
(8/10)h |
8d |
2 |
2,8 |
4 |
5,6 |
8 |
11,2 |
||||||||||
1,І,Ї |
(3/10)h |
3d |
0,75 |
1,05 |
1,5 |
2,1 |
3 |
4,2 |
||||||||||
Ширина малих букв |
а,б,в,г,д,е,є,и,к,л,н о,п,р,у,х,ц,ч,ь,я |
g |
(5/10)h |
5d |
1,25 |
1,75 |
2,5 |
3,5 |
5 |
7 |
||||||||
з,с |
(4/10)h |
4d |
1 |
1,4 |
2 |
2,8 |
4 |
5,6 |
||||||||||
м,ю |
(6/10)h |
6d |
1,5 |
2,1 |
3 |
4,2 |
6 |
8,4 |
||||||||||
т,ж,ф,ш,щ |
(7/10)h |
7d |
7d |
1,8 |
2,5 |
3,5 |
5 |
7 |
||||||||||
і,ї |
(2/10)h |
2d |
0,5 |
0,7 |
1 |
1,4 |
2 |
2,8 |
||||||||||

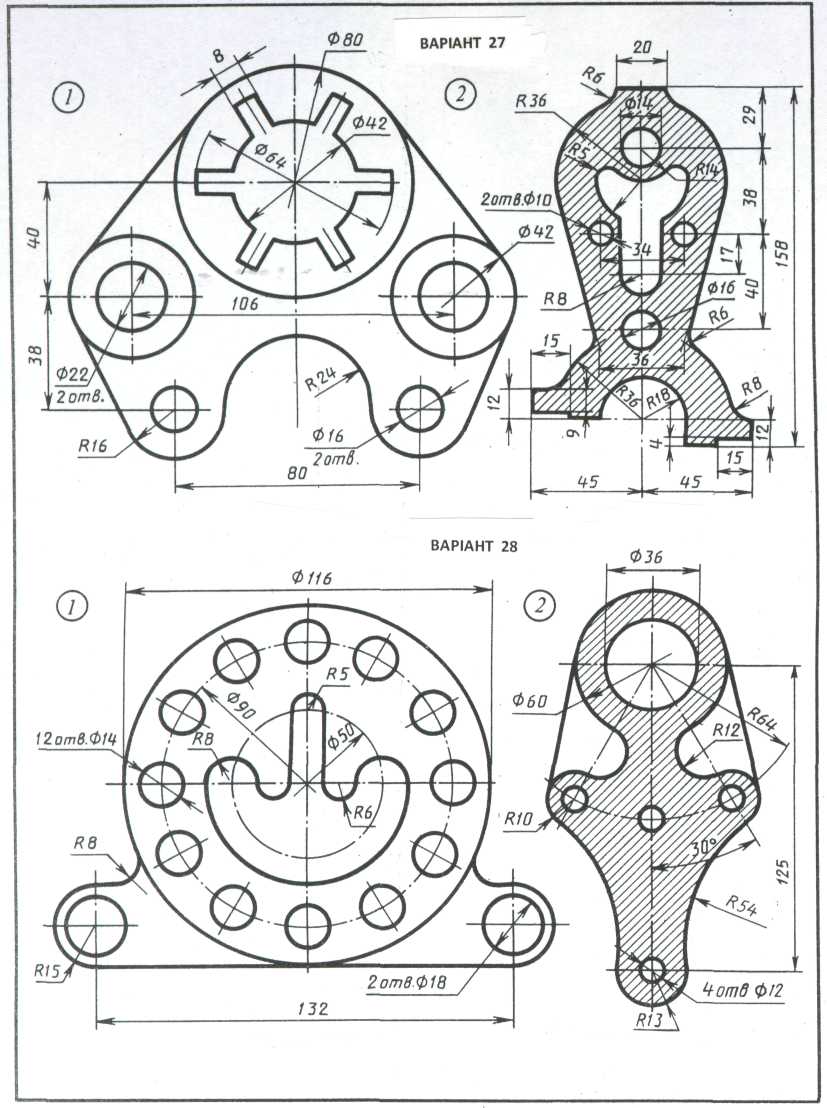

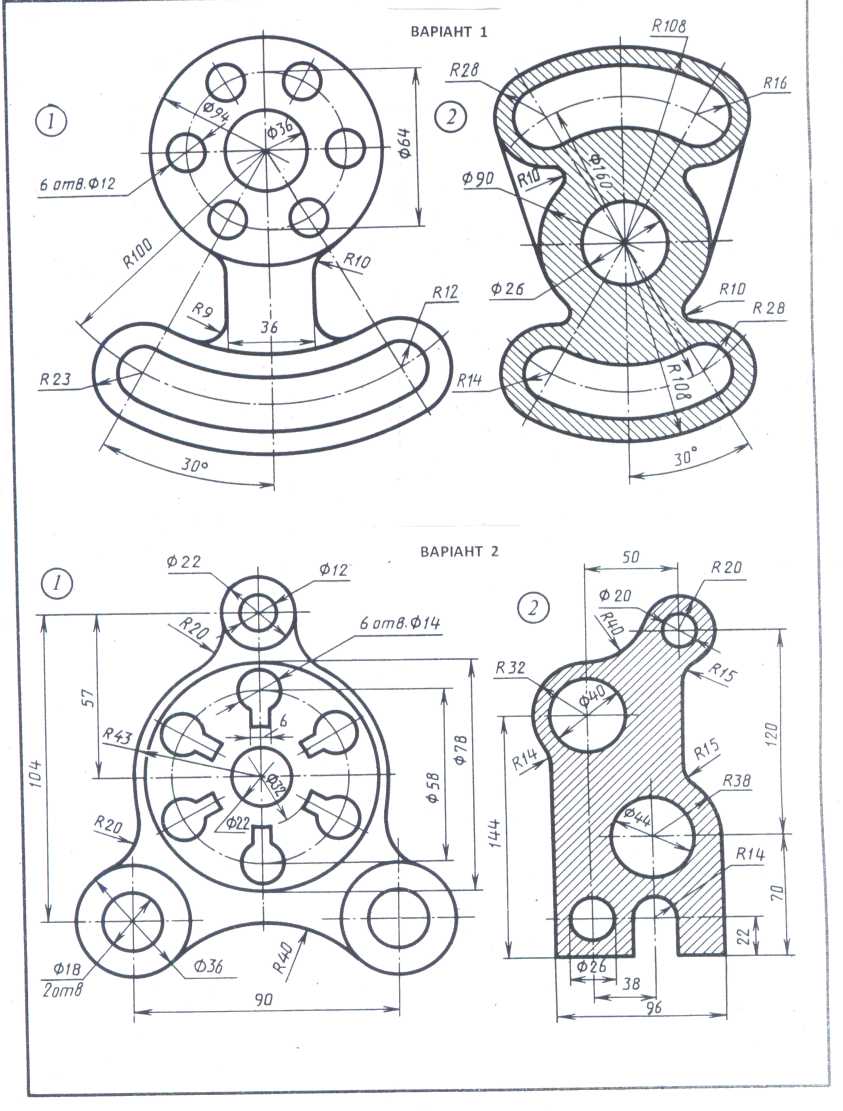

Таблиця 2
Продовження табл. 2

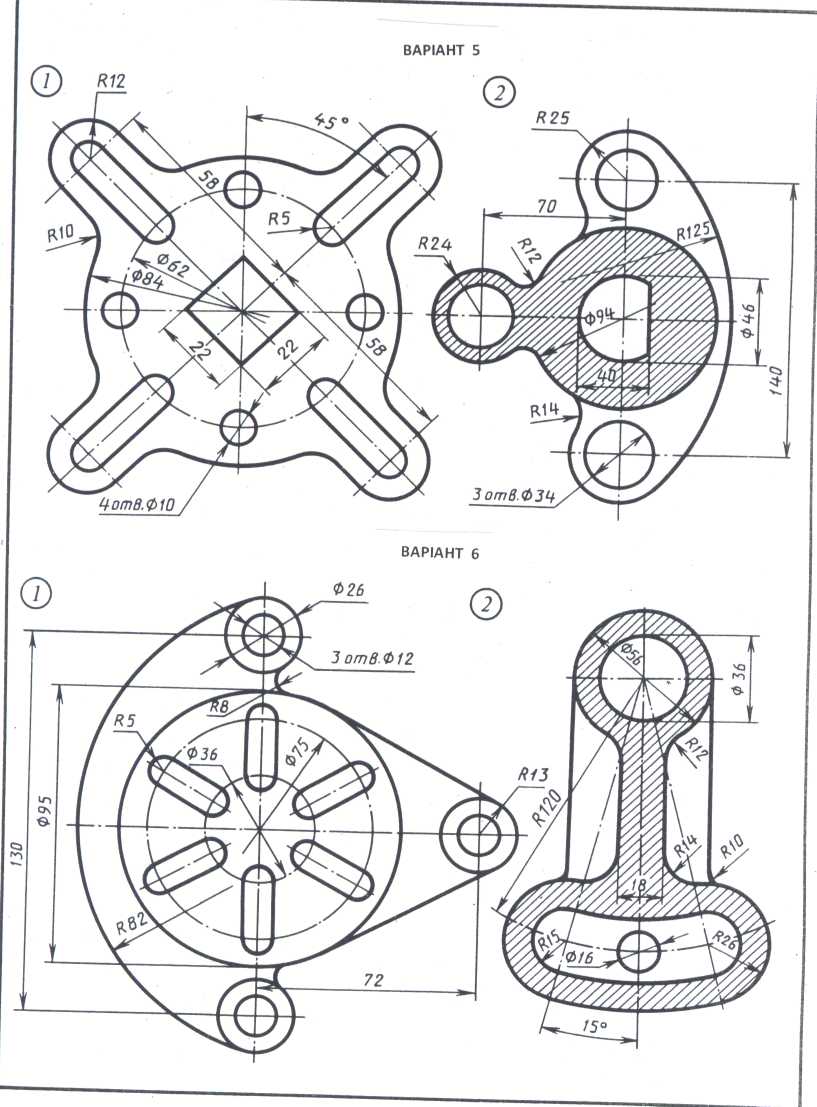

Продовження табл. 2

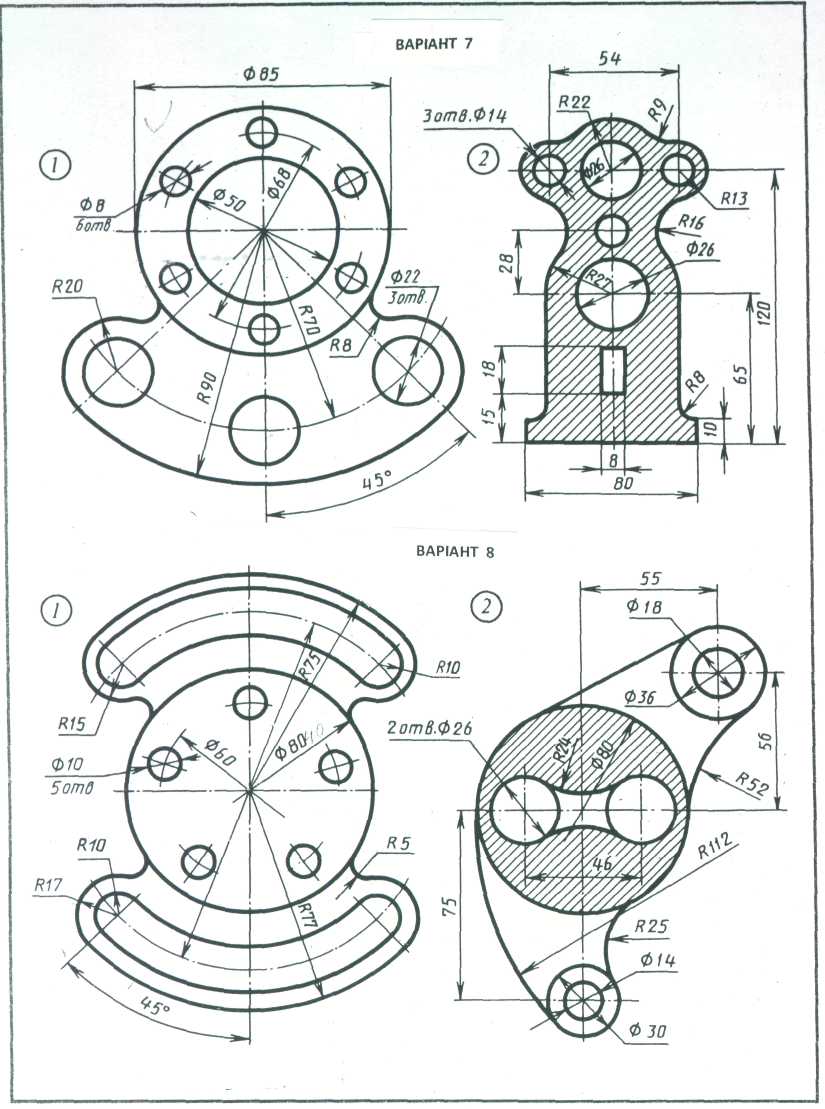

Продовження табл. 2

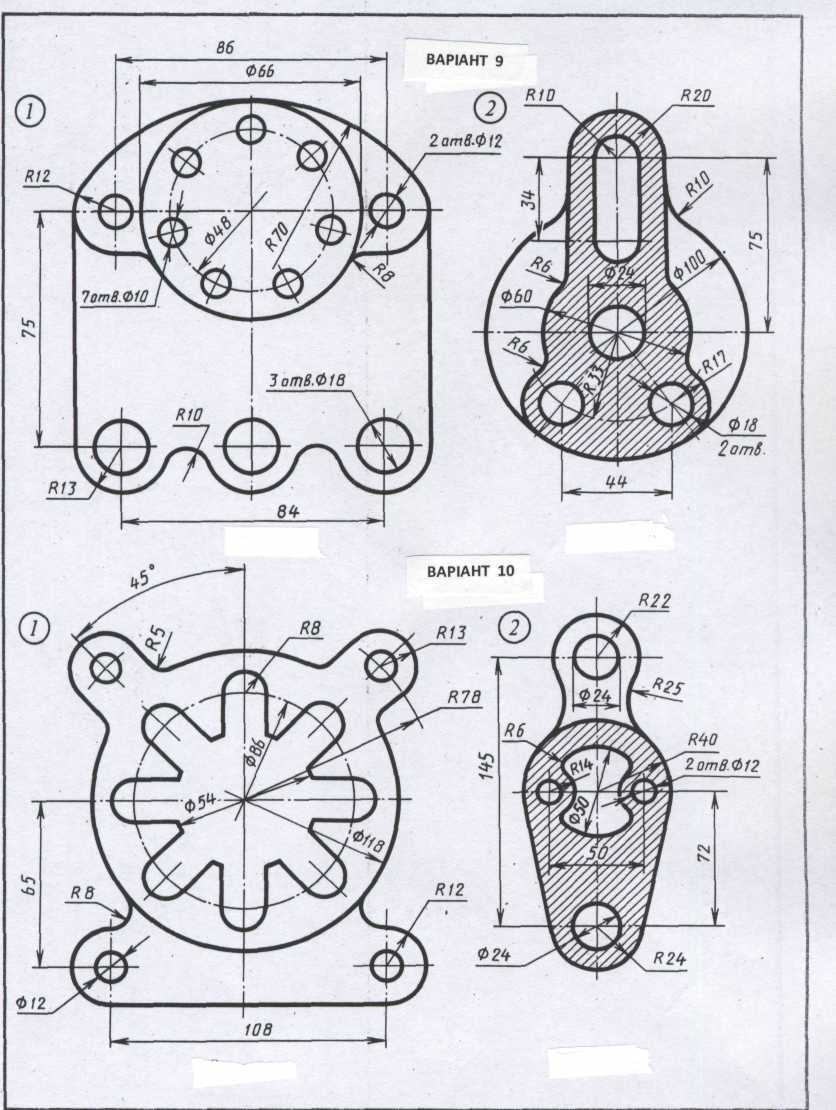

Продовження табл. 2

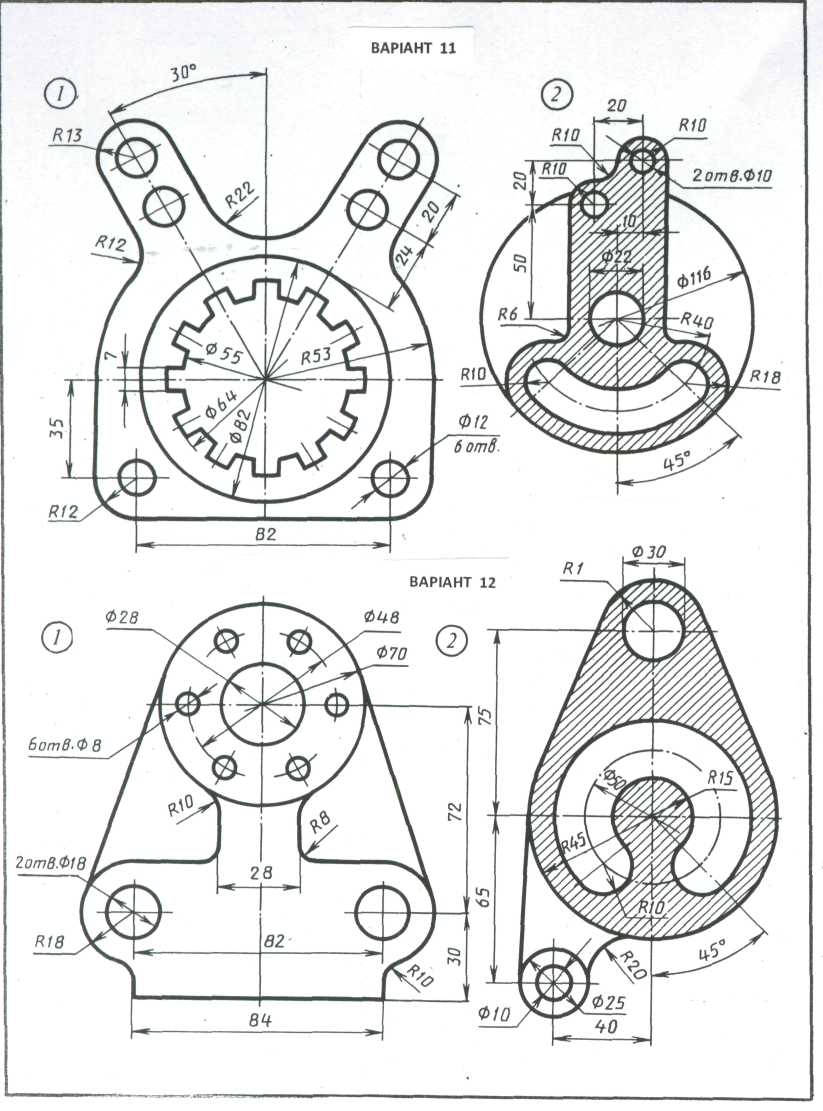

Продовження табл. 2

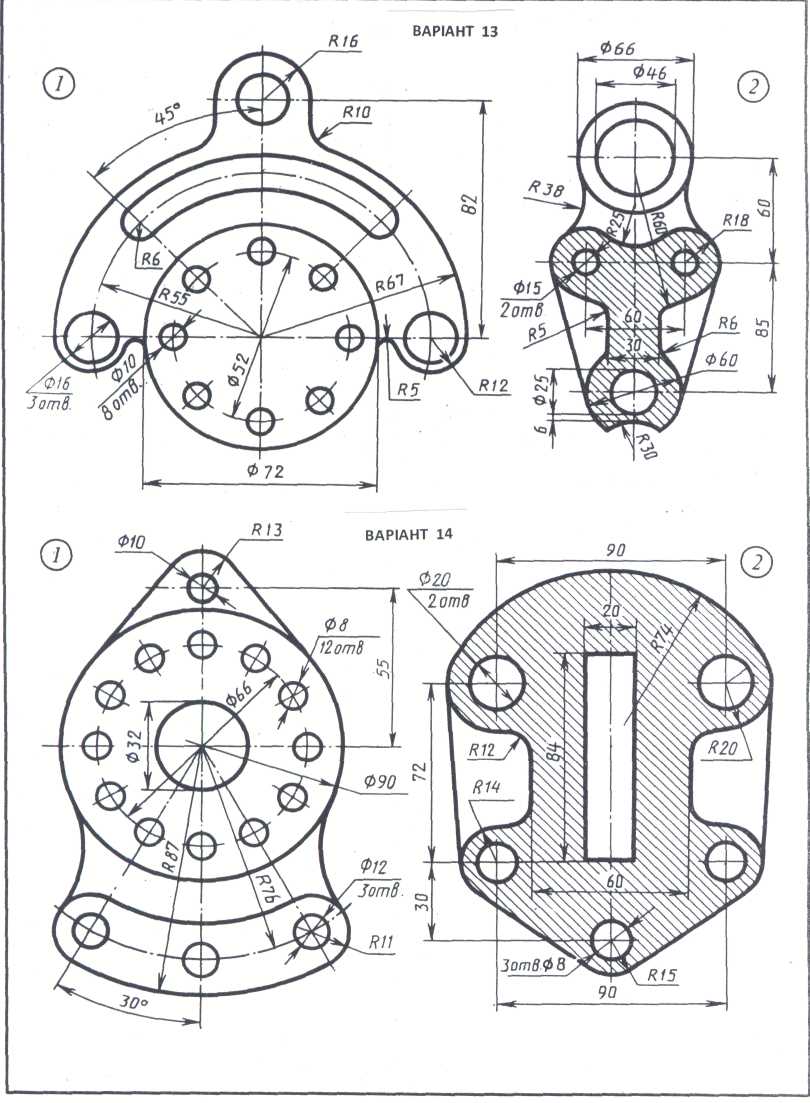

Продовження табл. 2

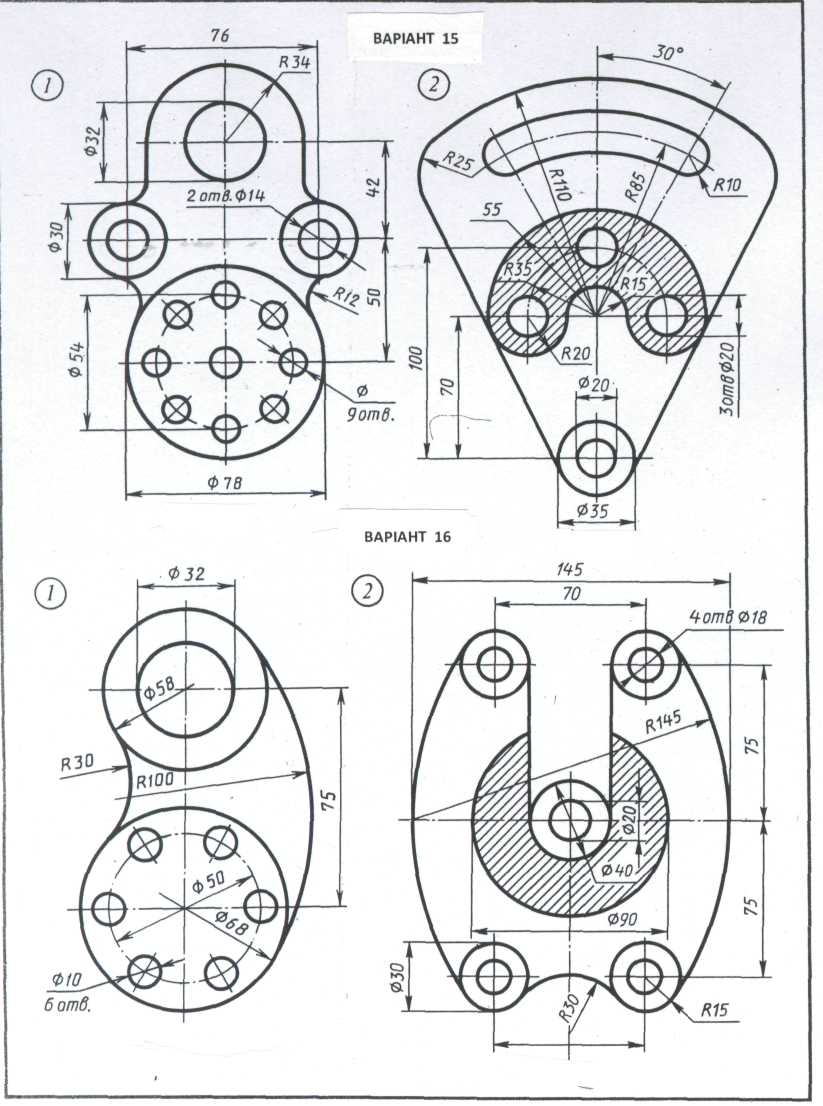

Продовження табл. 2

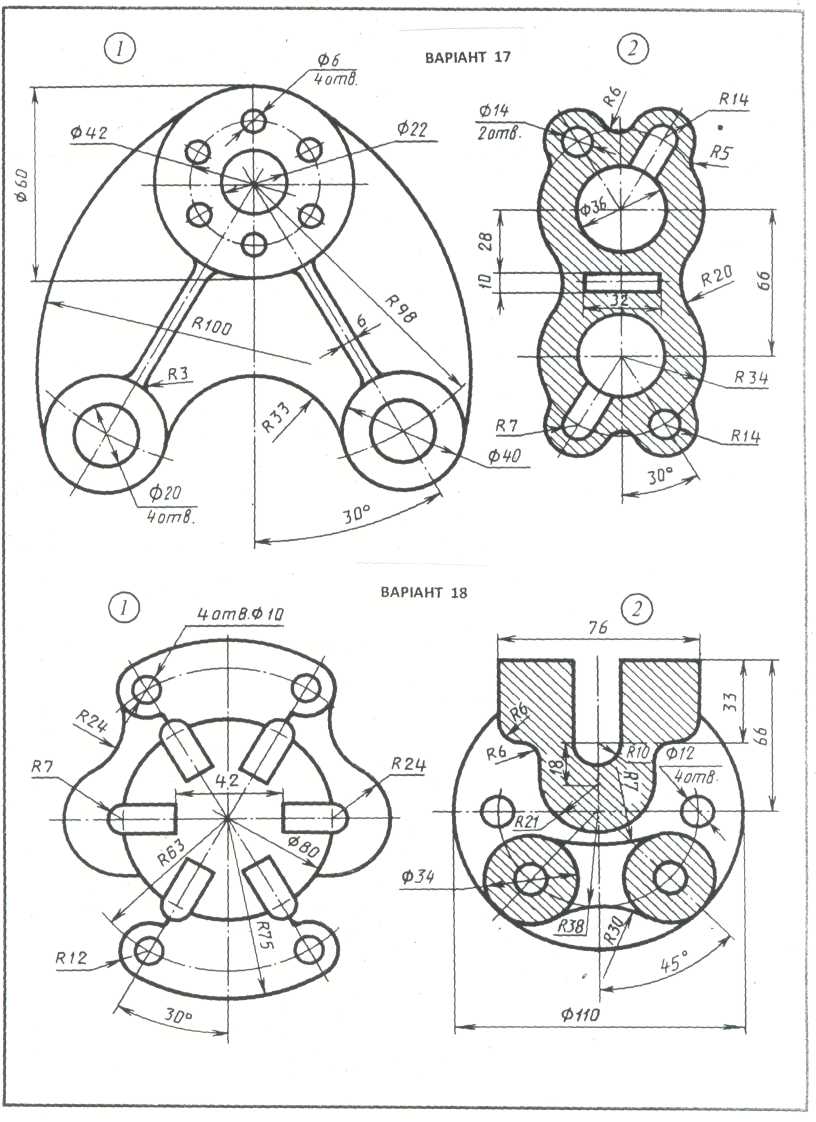

Продовження табл. 2

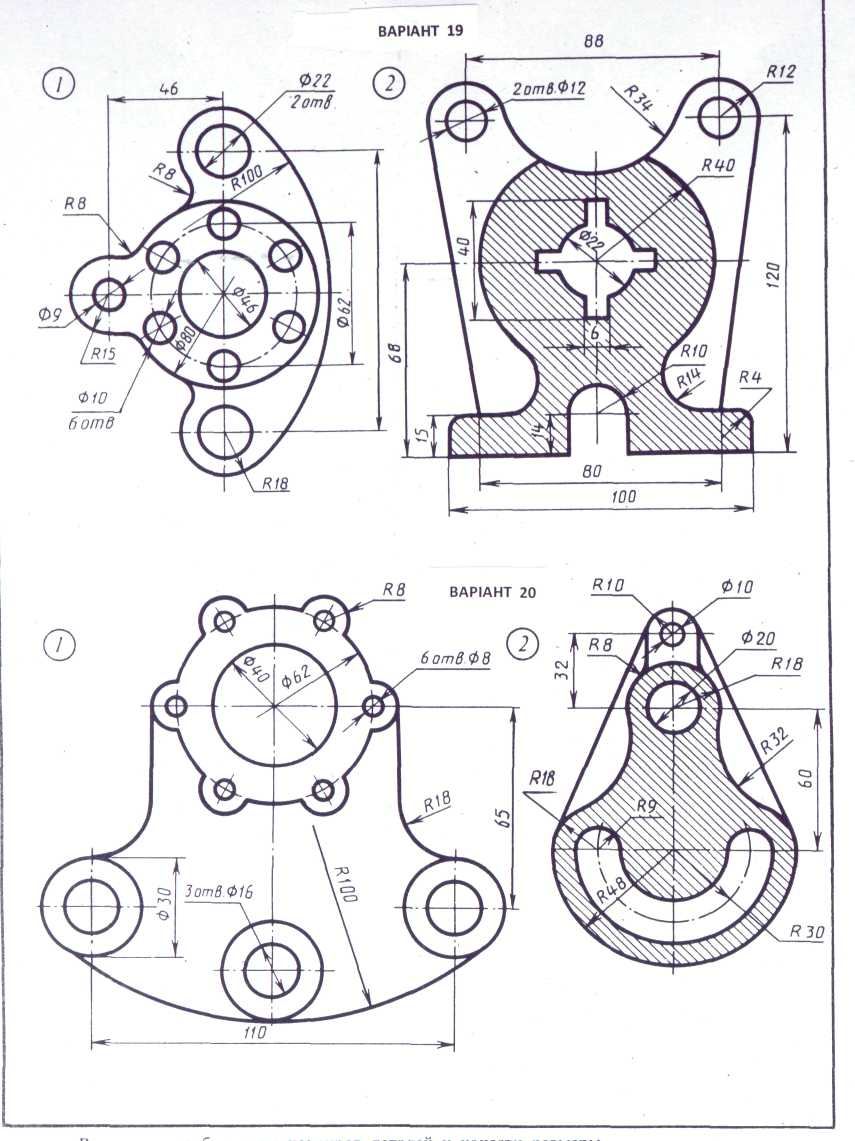

Продовження табл. 2

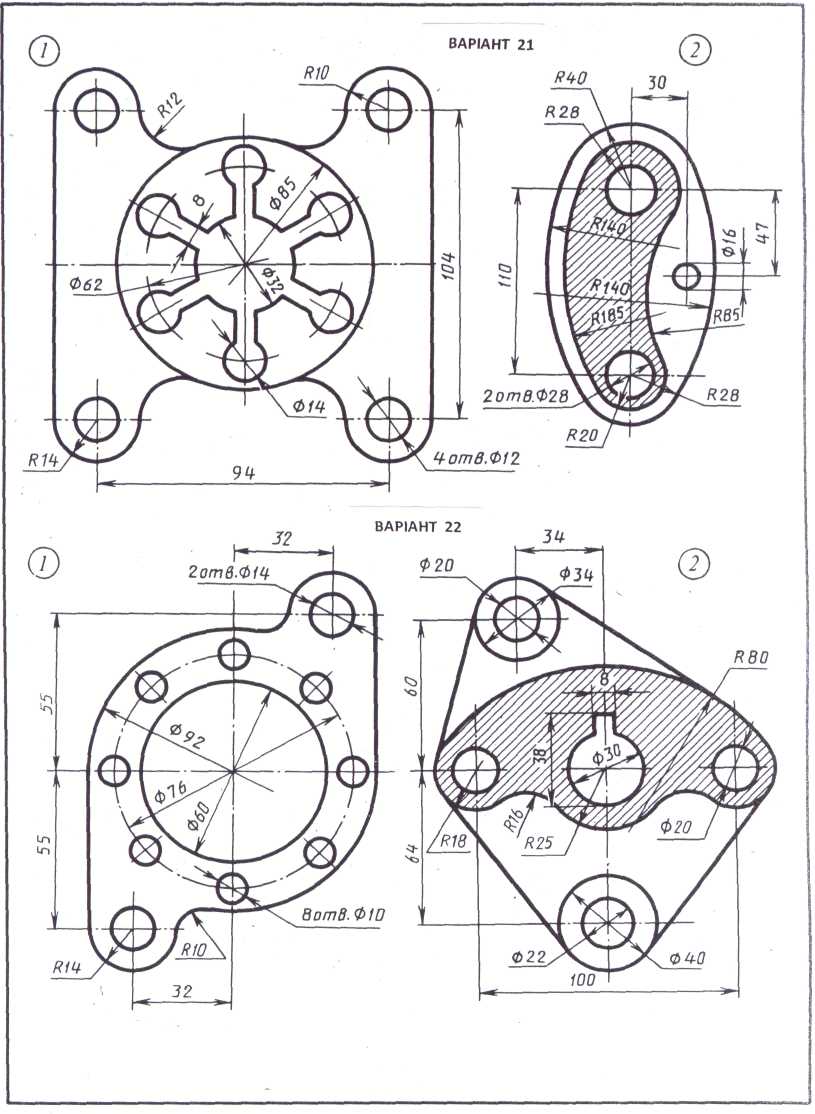

Продовження табл. 2
Продовження табл. 2
Продовження табл. 2
Продовження табл. 2

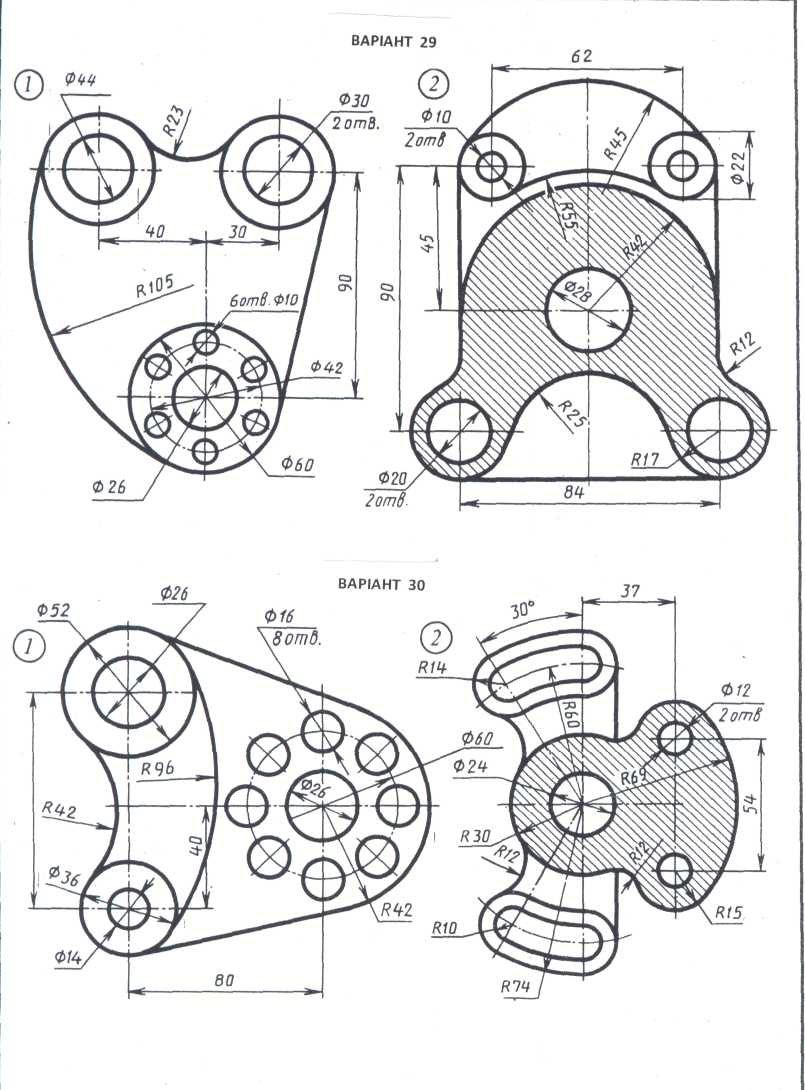

Продовження табл. 2

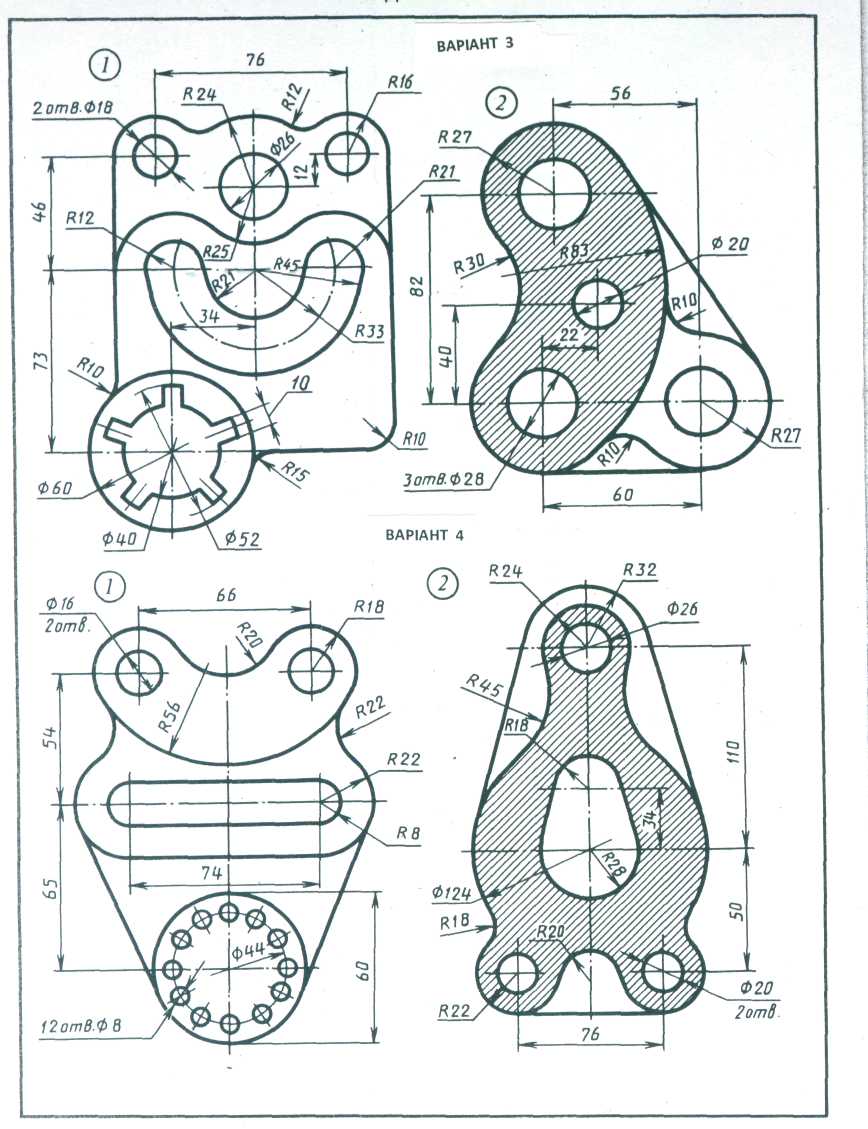

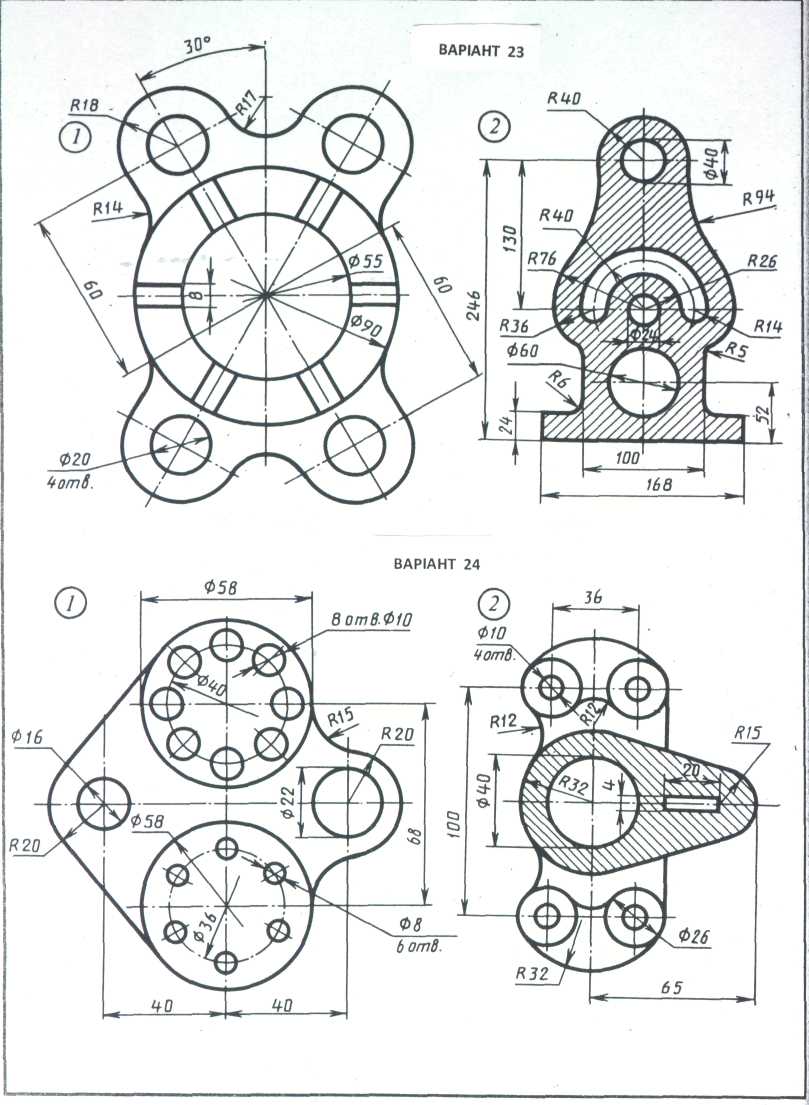

Таблиця 3
Варіант |
Криві та їх параметри |
|
1 |
Гіпербола; АА1 = 22; FF1 = 30 |
Синусоїда; D = 30; l = 110 |
2 |
Спіраль Архімеда; D = 110 |
Циклоїда; D = 30 |
3 |
Еліпс; АВ = 100; CD = 80 |
Парабола; α = 60; l = 60; l1 = 60 |
4 |
Парабола; l = 50; l1 = 80 |
Евольвента; D = 12 |
5 |
Евольвента; D = 16 |
Синусоїда; D = 40 |
6 |
Синусоїда; D = 42 |
Парабола; l = 70; l1 = 80 |
7 |
Парабола; l = 80; l1 = 85 |
Гіпербола; AA1 = 20; FF1 = 30 |
8 |
Еліпс; AB = 90; CD = 45 |
Спіраль Архімеда; D = 120 |
9 |
Евольвента; D = 18 |
Циклоїда; D = 45 |
10 |
Синусоїда; D = 20 |
Парабола; α = 45; l = 70; l1 = 60 |
11 |
Циклоїда; D = 50 |
Евольвента; D = 20 |
12 |
Спіраль Архімеда; D = 90 |
Парабола; α = 45; l = 60; l1 = 60 |
13 |
Синусоїда; D = 30 |
Еліпс; AB = 120; CD = 100 |
14 |
Парабола; l = 60; l1 = 70 |
Циклоїда; D = 40 |
15 |
Парабола; α = 60; l = 100; l1 = 90 |
Спіраль Архімеда; D = 100 |
16 |
Еліпс; AB = 140; CD = 80 |
Синусоїда; D = 35 |
17 |
Гіпербола; АА1 = 24; FF1 = 32 |
Синусоїда; D = 30; l = 110 |
18 |
Спіраль Архімеда; D = 112 |
Циклоїда; D = 38 |
19 |
Еліпс; АВ = 110; CD = 90 |
Парабола; α = 60; l = 60; l1 = 60 |
20 |
Парабола; l = 55; l1 = 85 |
Евольвента; D = 14 |
21 |
Евольвента; D = 26 |
Синусоїда; D = 42 |
22 |
Синусоїда; D = 46 |
Парабола; l = 65; l1 = 80 |
23 |
Парабола; l = 90; l1 = 85 |
Гіпербола; AA1 = 26; FF1 = 30 |
24 |
Еліпс; AB = 90; CD = 55 |
Спіраль Архімеда; D = 124 |
25 |
Евольвента; D = 28 |
Циклоїда; D = 48 |
26 |
Синусоїда; D = 22 |
Парабола; α = 45; l = 70; l1 = 50 |
27 |
Циклоїда; D = 56 |
Евольвента; D = 24 |
28 |
Спіраль Архімеда; D = 100 |
Парабола; α = 45; l = 60; l1 = 40 |
29 |
Синусоїда; D = 34 |
Еліпс; AB = 120; CD = 86 |
30 |
Парабола; l = 66; l1 = 70 |
Циклоїда; D = 52 |

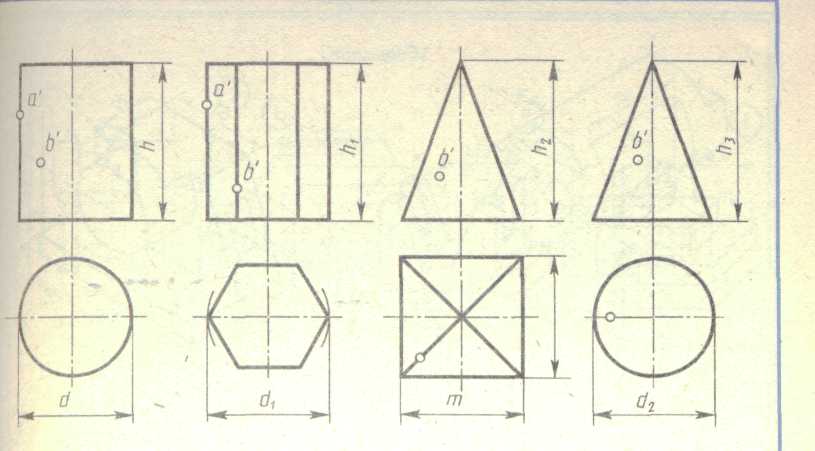

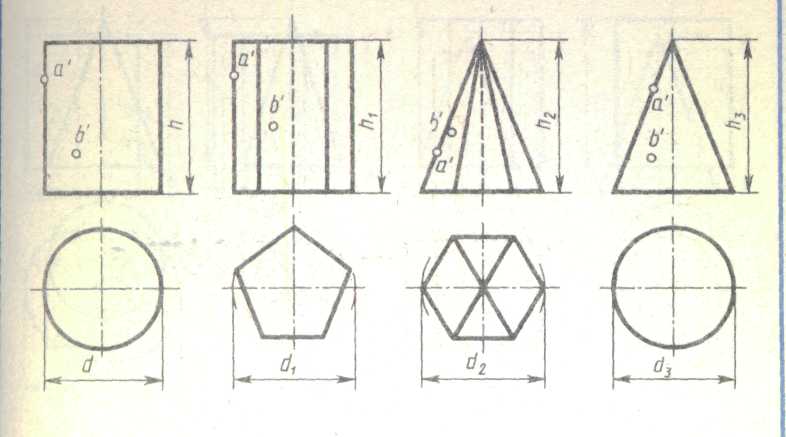

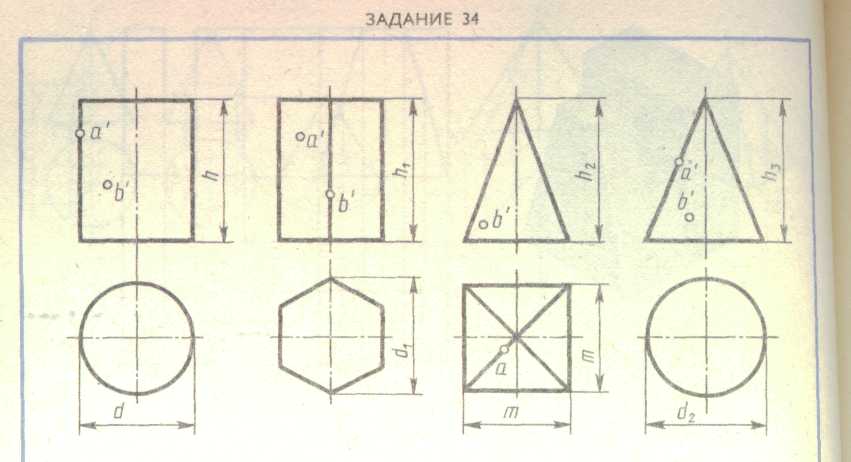

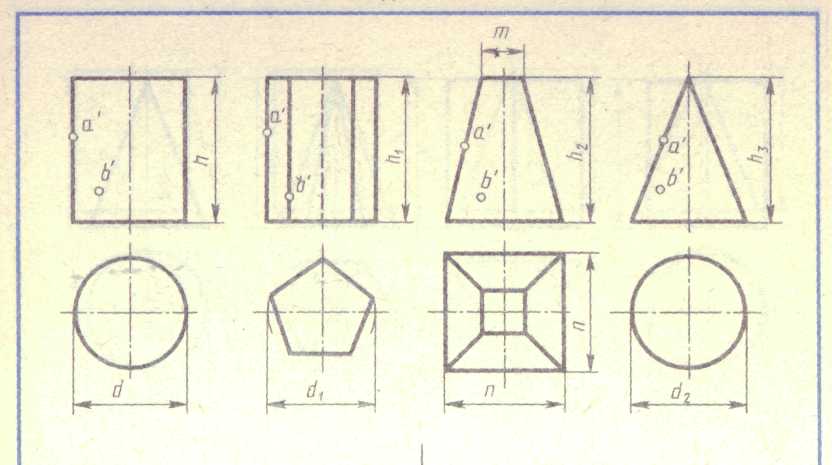

Таблиця 4
Варіанти 1-3
-
№ варіанта
Розміри, мм
d
d1
d2
m
h
h1
h2
h3
1
40
50
40
40
50
60
60
60
2
40
40
40
50
70
60
60
70
3
50
40
50
40
70
60
70
60

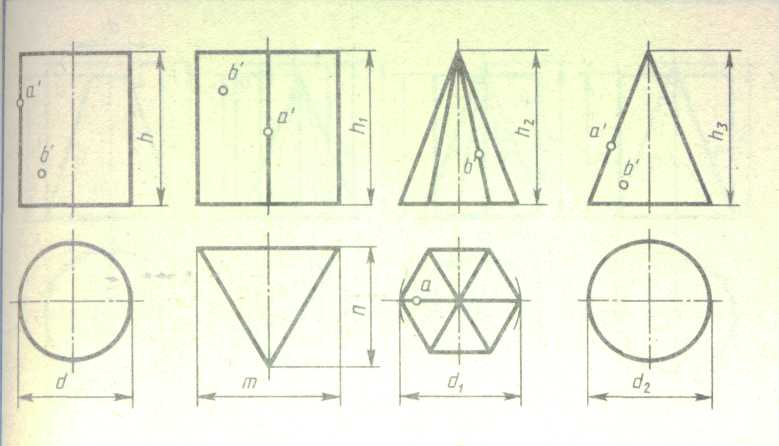

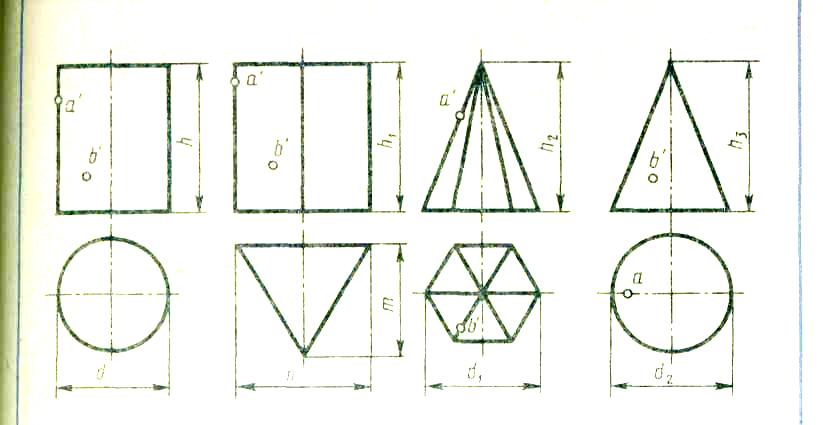

Варіанти 4-6
-
№ варіанта
Розміри, мм
d
d1
d2
m
n
h
h1
h2
h3
4
50
40
60
60
60
50
60
55
75
5
60
60
60
50
50
70
70
70
70
6
60
60
50
60
60
60
50
70
60
Продовження табл. 4
Варіанти
7-9
-
№ варіанта
Розміри, мм
d
d1
d2
m
n
h
h1
h2
h3
7
45
45
45
14
38
60
60
50
60
8
50
45
46
14
38
60
60
70
50
9
46
50
52
14
38
60
50
50
70

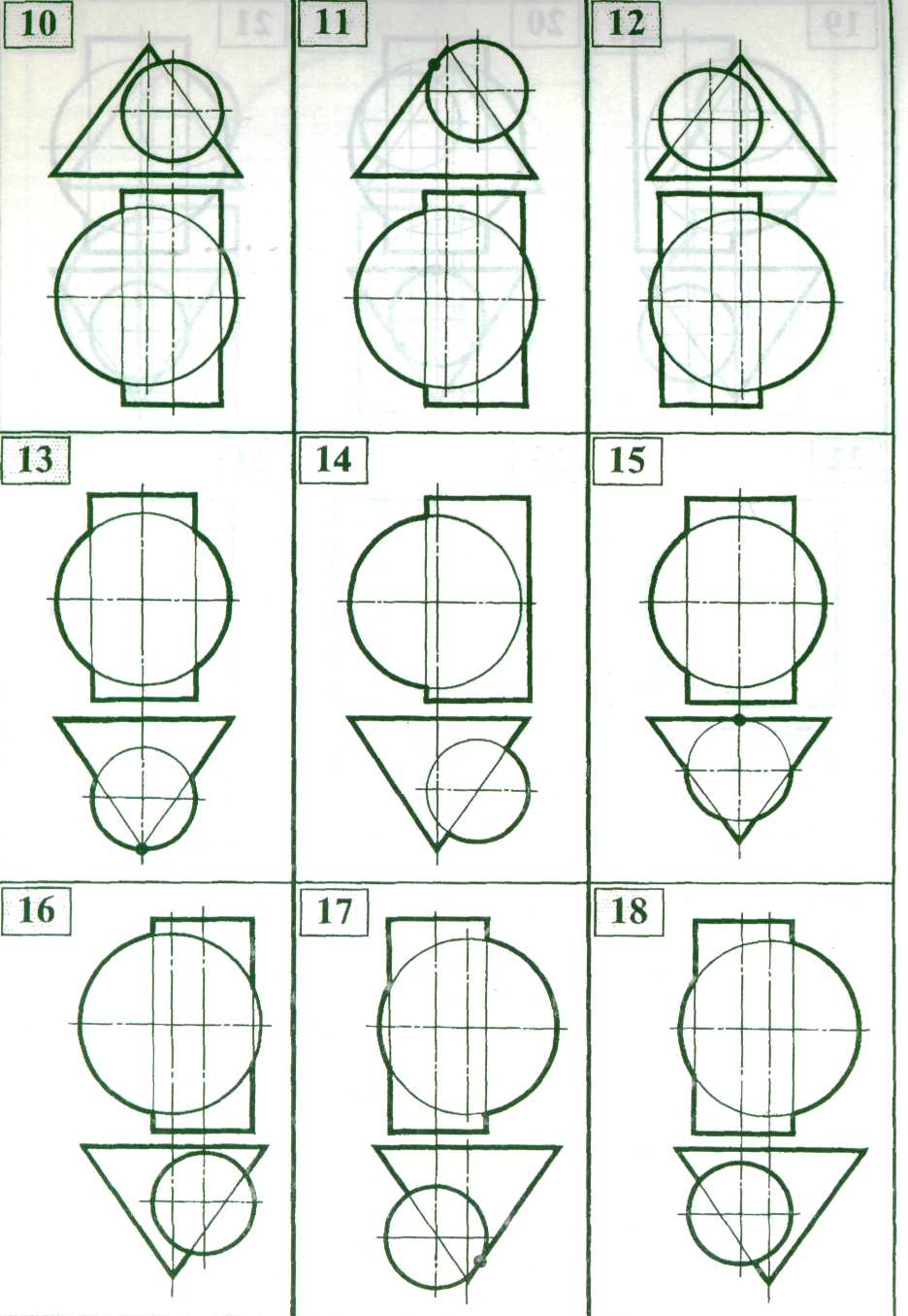

Варіанти 10-12
-
№ варіанта
Розміри, мм
d
d1
d2
d3
d4
h
h1
h2
h3
10
50
48
50
40
14
55
65
60
60
11
40
40
52
38
14
55
60
50
60
12
45
45
50
40
14
60
65
60
50
Продовження табл. 4
Варіанти 13-15
-
№ варіанта
Розміри, мм
d
d1
d2
m
h
h1
h2
h3
13
45
45
45
45
50
60
60
70
14
50
45
45
45
60
70
70
60
15
50
40
45
36
60
70
50
65
Варіанти
16-18
-
№ варіанта
Розміри, мм
d
d1
d2
m
n
h
h1
h2
h3
16
40
55
40
40
50
60
60
70
70
17
50
40
50
30
40
65
55
60
65
18
40
50
46
30
45
60
60
65
65
Продовження табл. 4

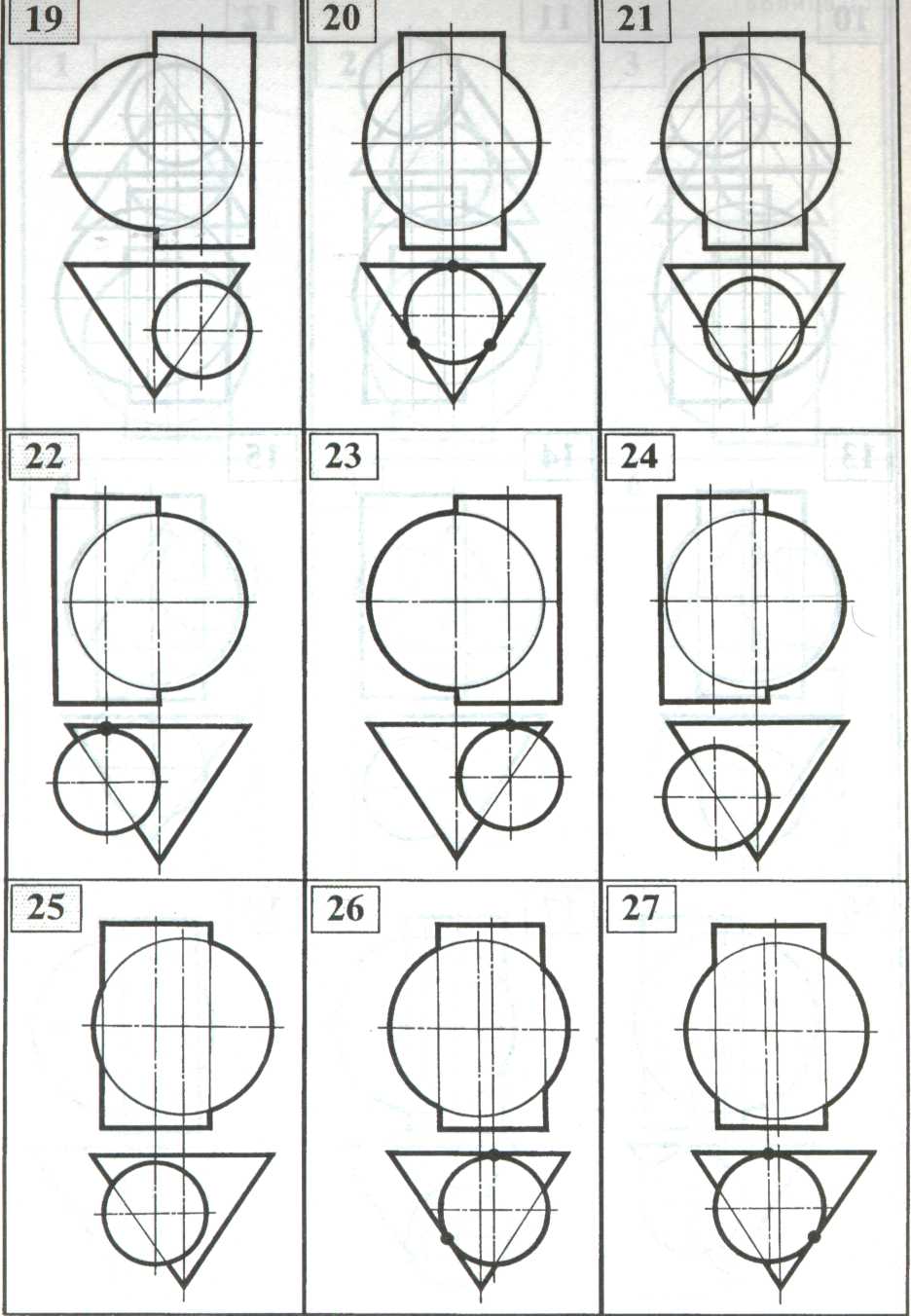

Варіанти
19-21
-
№ варіанта
Розміри, мм
d
d1
d2
d3
m
h
h1
h2
h3
19
50
45
50
14
30
60
60
60
60
20
50
55
50
14
30
50
50
50
60
21
40
45
50
14
30
60
60
50
60

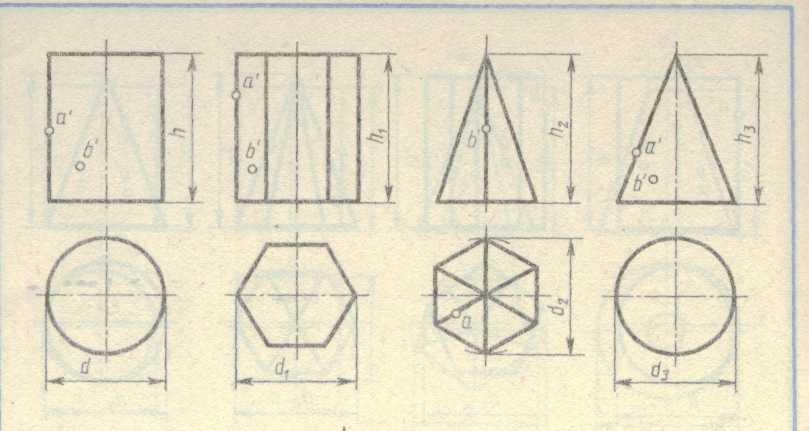

Варіанти
22-24
-
№ варіанта
Розміри, мм
d
d1
d2
d3
h
h1
h2
h3
22
50
50
46
46
70
60
60
70
23
50
50
46
50
60
70
70
70
24
50
50
46
46
70
70
70
60
Продовження табл. 4
Варіанти 25-27
-
№ варіанта
d
d1
d2
d3
h
h1
h2
h3
25
45
45
50
45
55
60
45
50
26
54
45
50
50
70
80
55
50
27
45
55
45
55
60
70
55
55
Варіанти
28-30
-
№ варіанта
Розміри, мм
d
d1
d2
m
h
h1
h2
h3
28
40
50
60
40
45
45
50
65
29
60
40
40
56
65
60
50
70
30
50
60
50
45
40
50
70
70

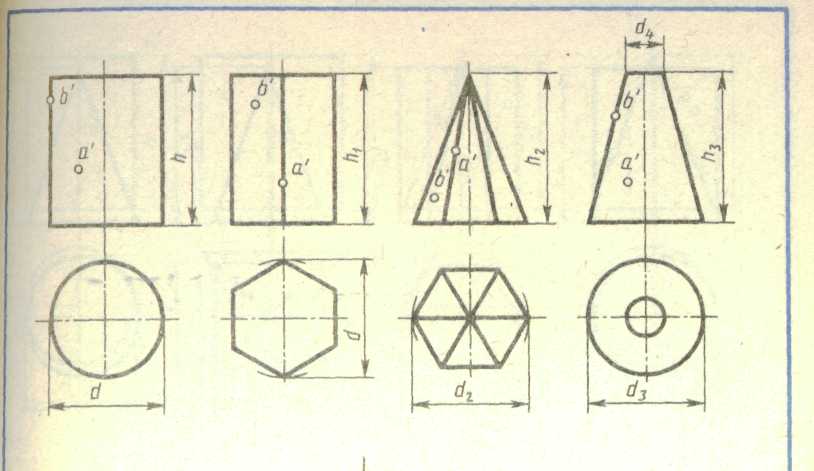

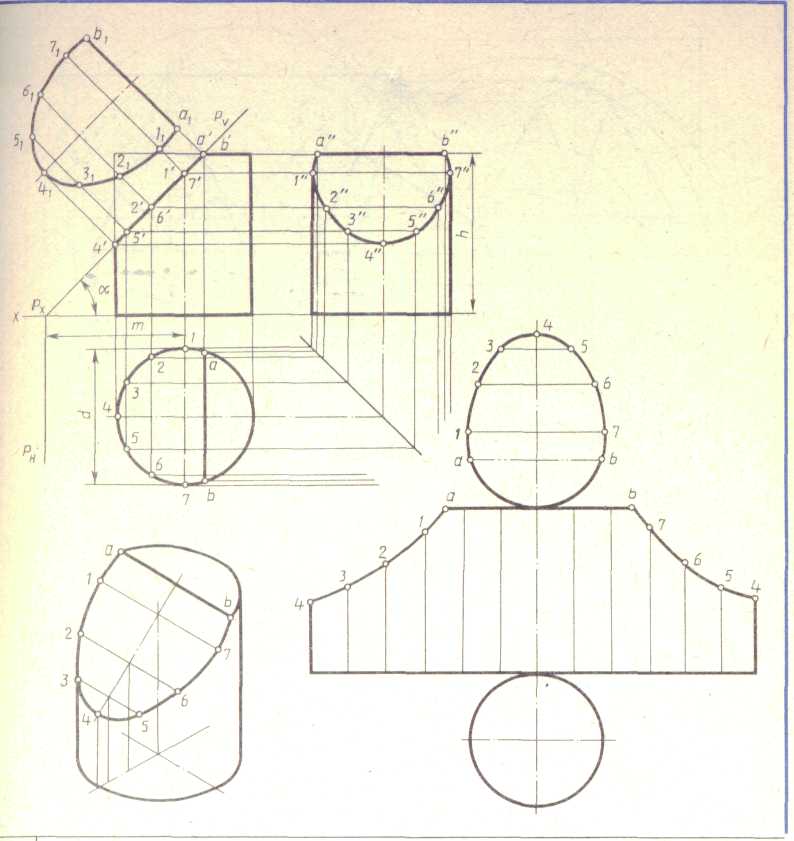

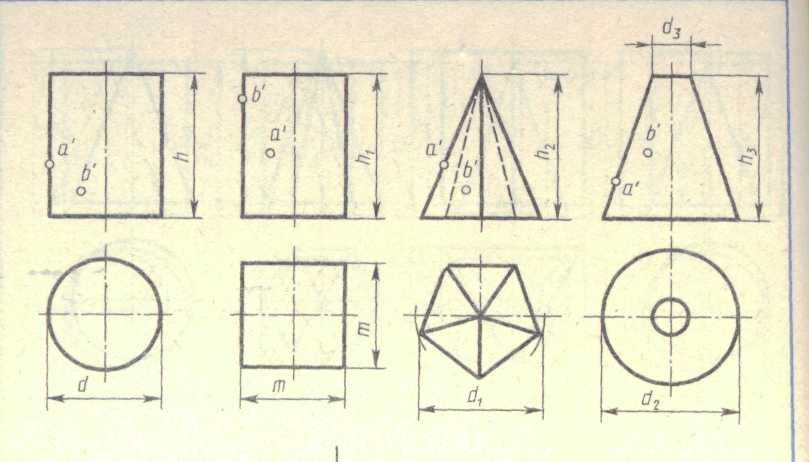

Рисунок 5.1 Зразок рішення завдання графічної роботи №5

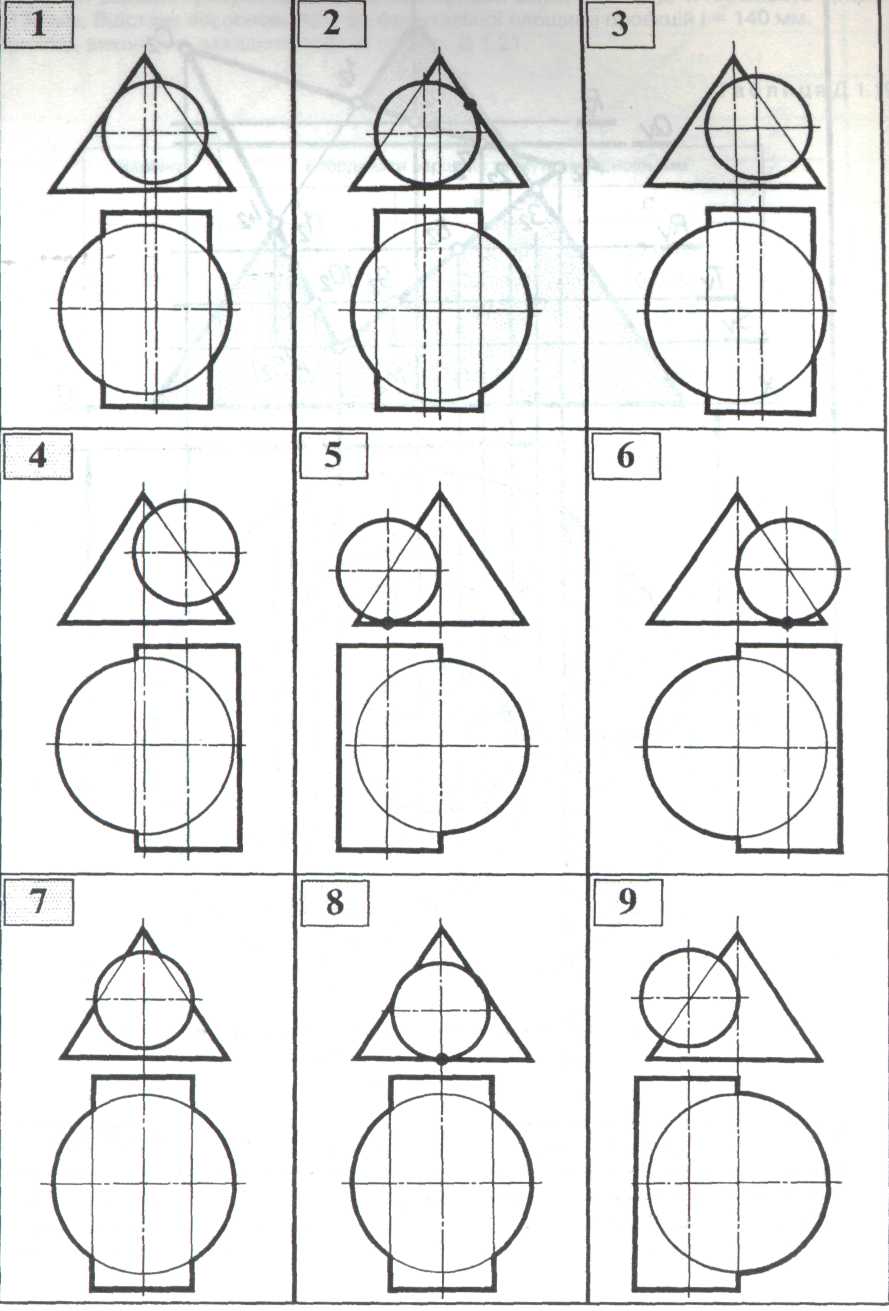

Таблиця 5
Позна- чення |
№ варіанта |
||||||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
d |
60 |
58 |
54 |
62 |
56 |
52 |
58 |
60 |
62 |
52 |
50 |
60 |
62 |
54 |
56 |
h |
70 |
65 |
72 |
68 |
70 |
65 |
72 |
68 |
70 |
65 |
72 |
68 |
70 |
65 |
72 |
m |
32 |
42 |
40 |
35 |
38 |
40 |
45 |
38 |
38 |
40 |
35 |
40 |
32 |
40 |
45 |
α° |
60 |
45 |
45 |
50 |
60 |
45 |
45 |
50 |
60 |
45 |
45 |
50 |
60 |
55 |
45 |
Позна- чення |
№ варіанта |
||||||||||||||
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
30 |
|
d |
48 |
50 |
52 |
54 |
60 |
64 |
56 |
62 |
50 |
54 |
64 |
66 |
58 |
60 |
64 |
h |
70 |
75 |
68 |
70 |
65 |
68 |
70 |
65 |
70 |
60 |
70 |
70 |
70 |
70 |
68 |
m |
30 |
35 |
35 |
30 |
40 |
40 |
38 |
45 |
30 |
35 |
35 |
35 |
40 |
40 |
45 |
α° |
45 |
45 |
60 |
60 |
45 |
45 |
50 |
60 |
45 |
45 |
50 |
60 |
55 |
50 |
65 |

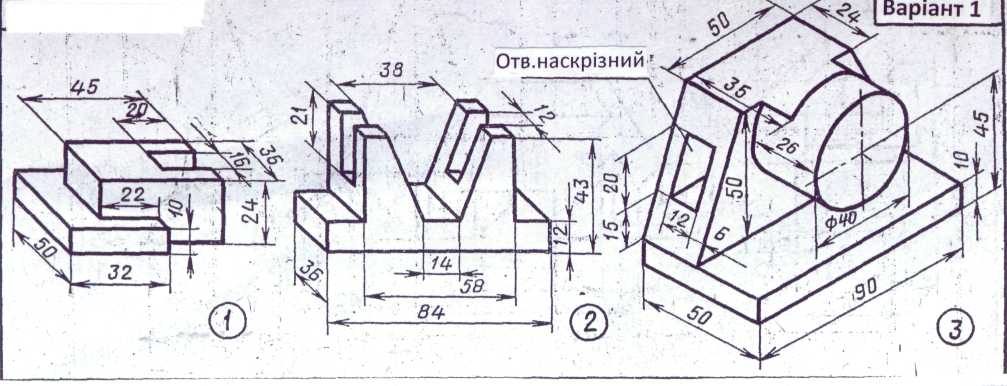

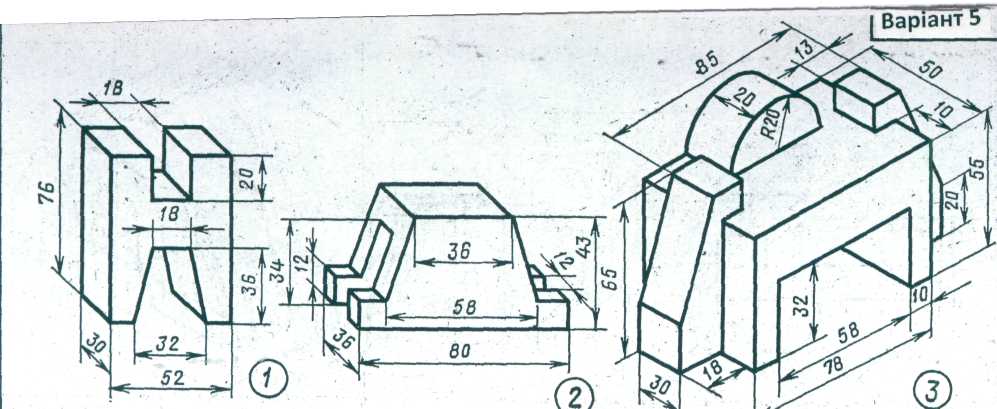

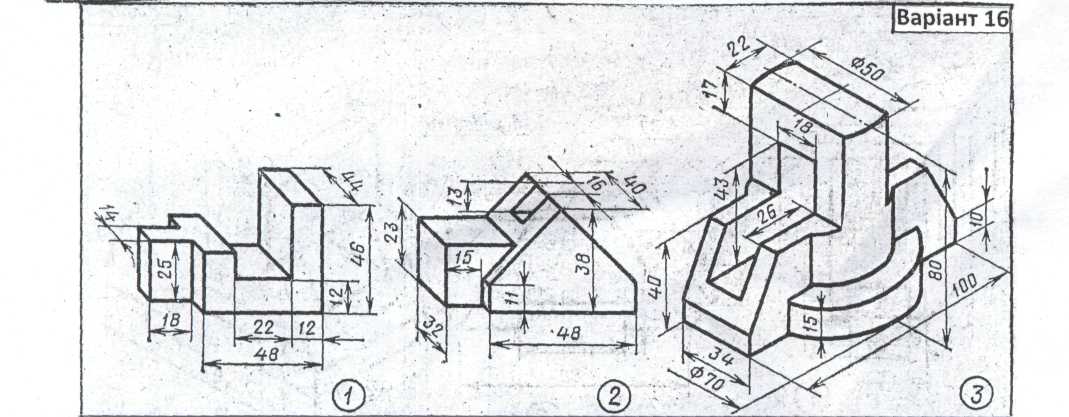

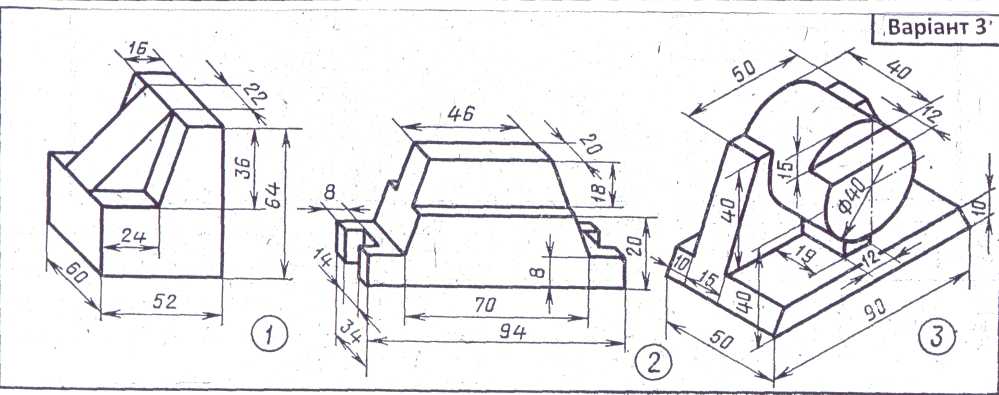

Таблиця
6
Продовження табл. 6
Продовження табл. 6
Продовження
табл. 6

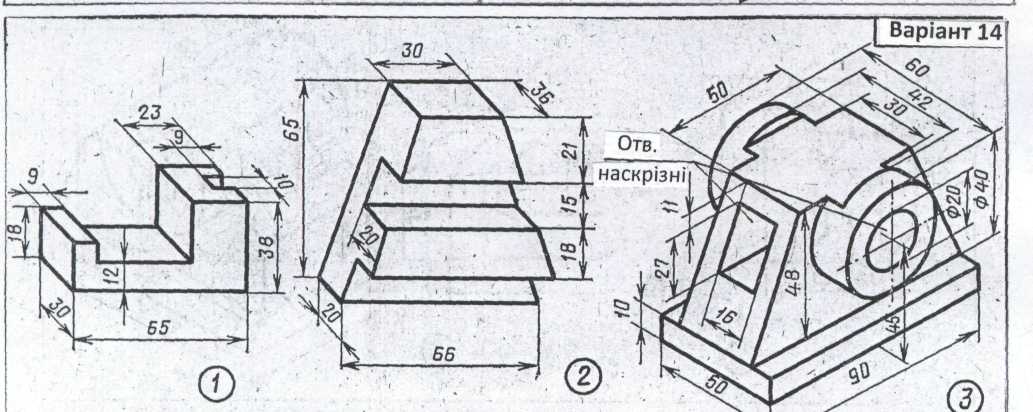

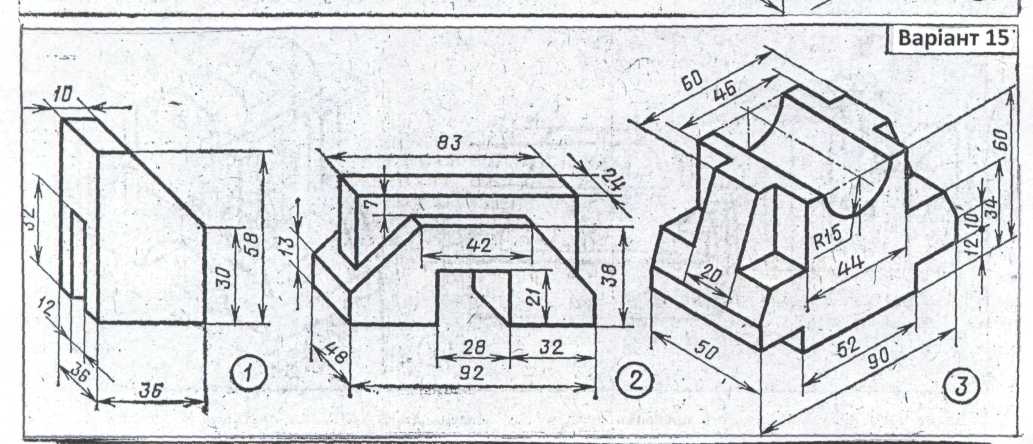

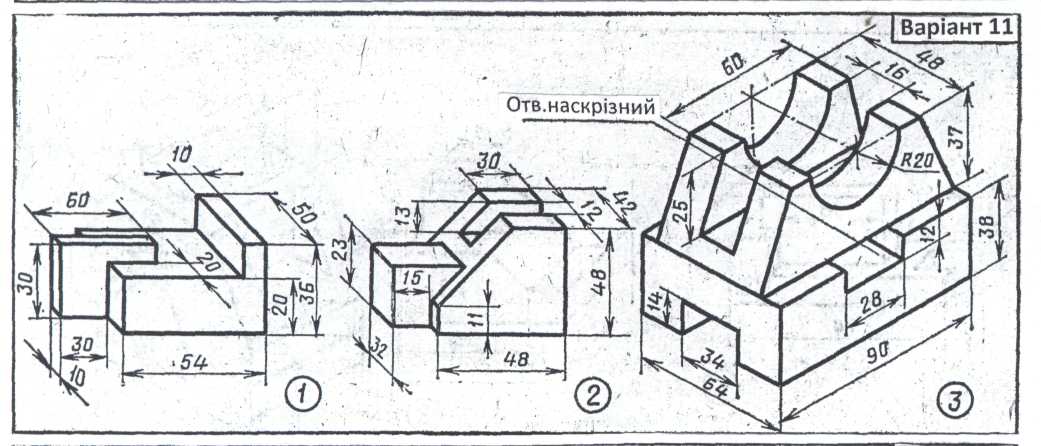

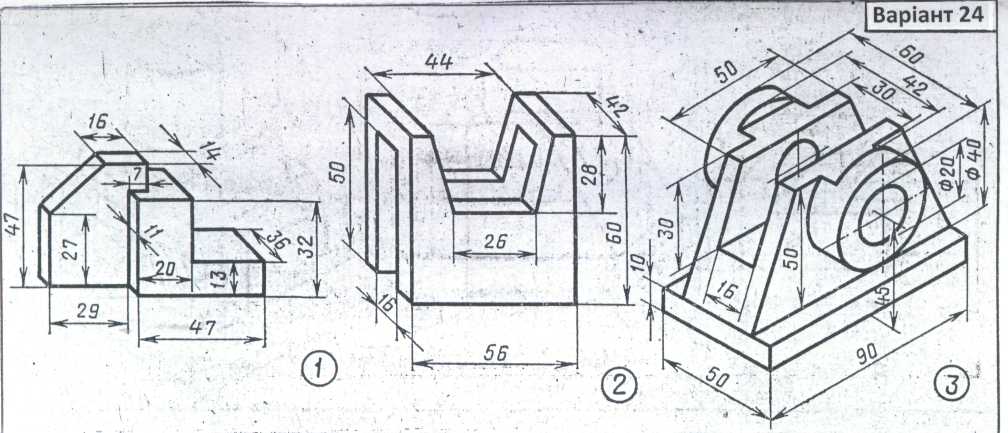

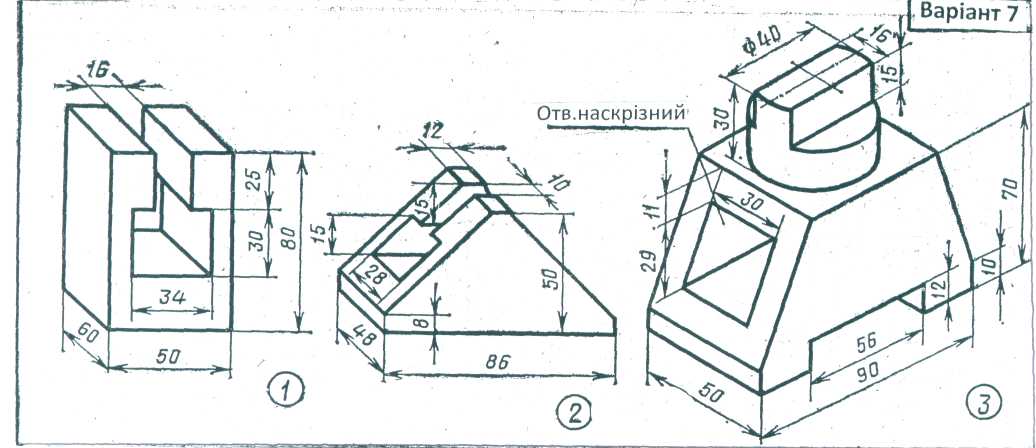

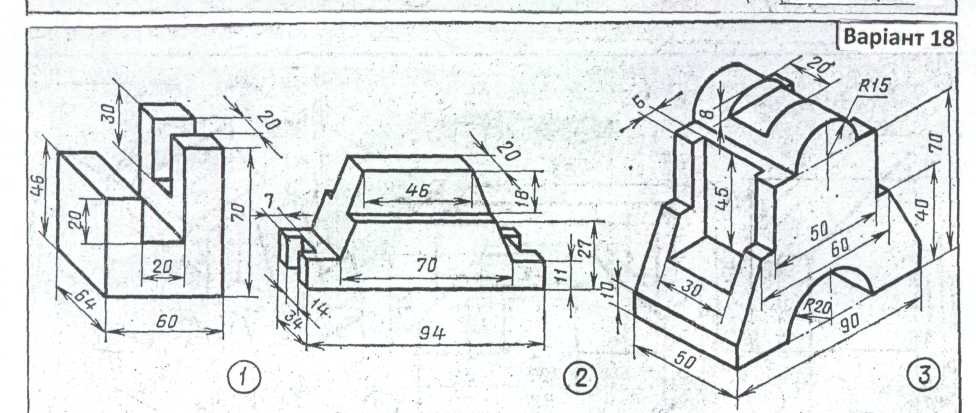

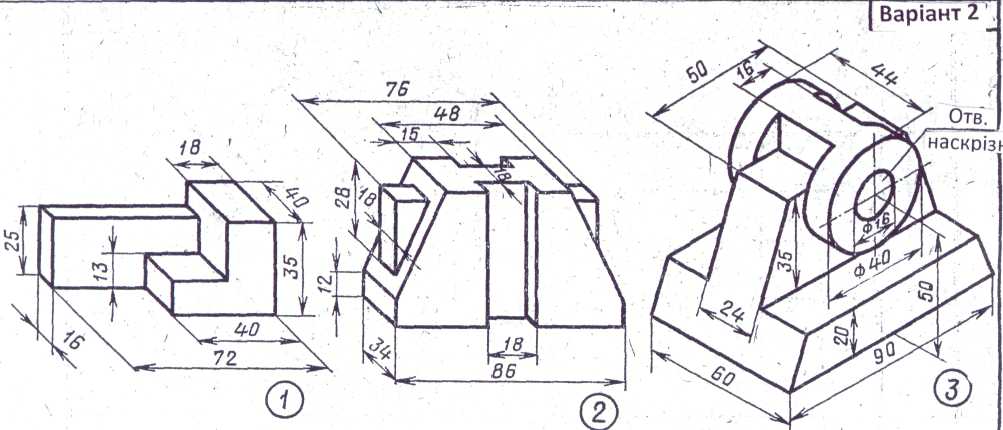

Таблиця 7

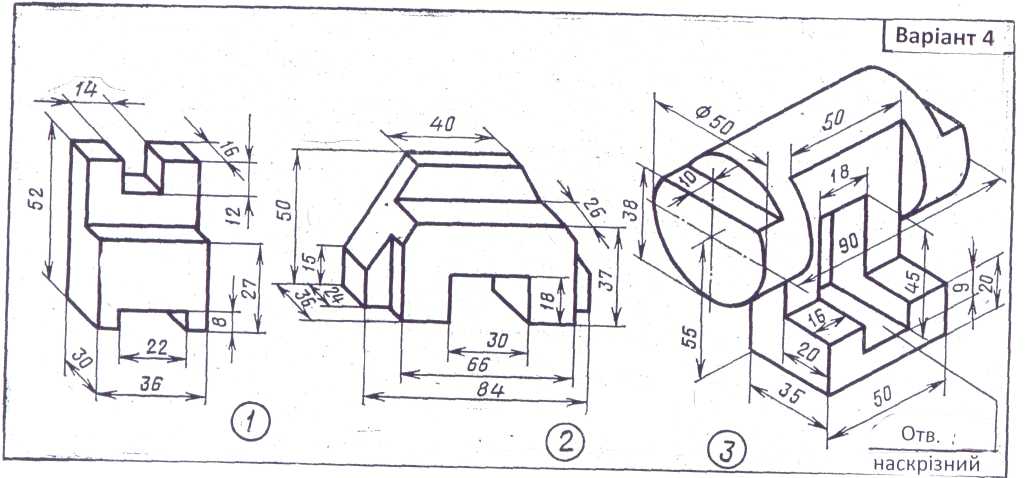

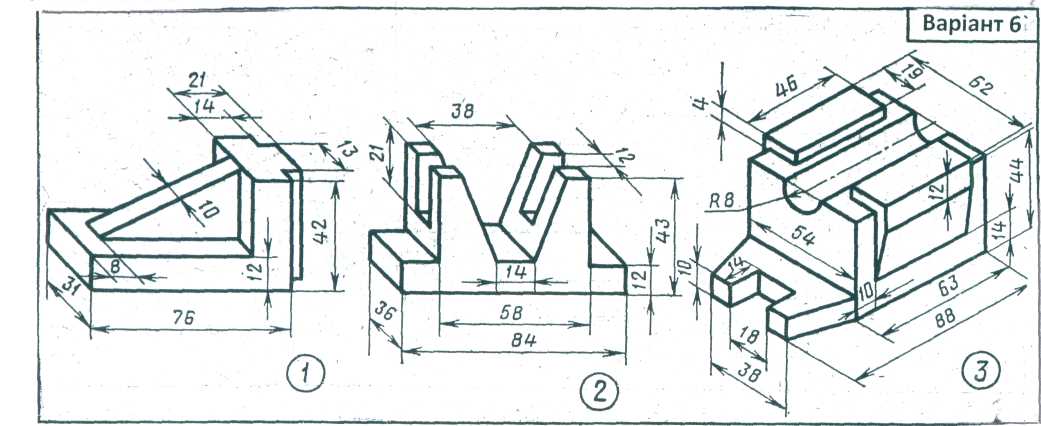

Продовження табл. 7

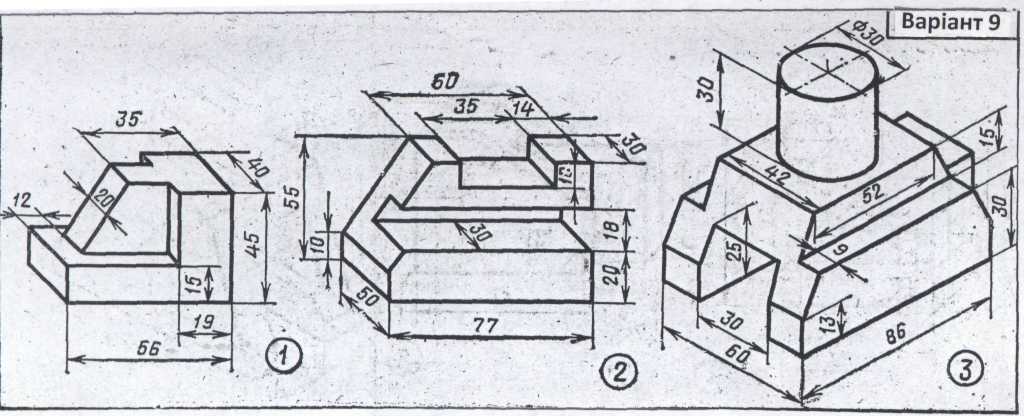

Продовження табл. 7

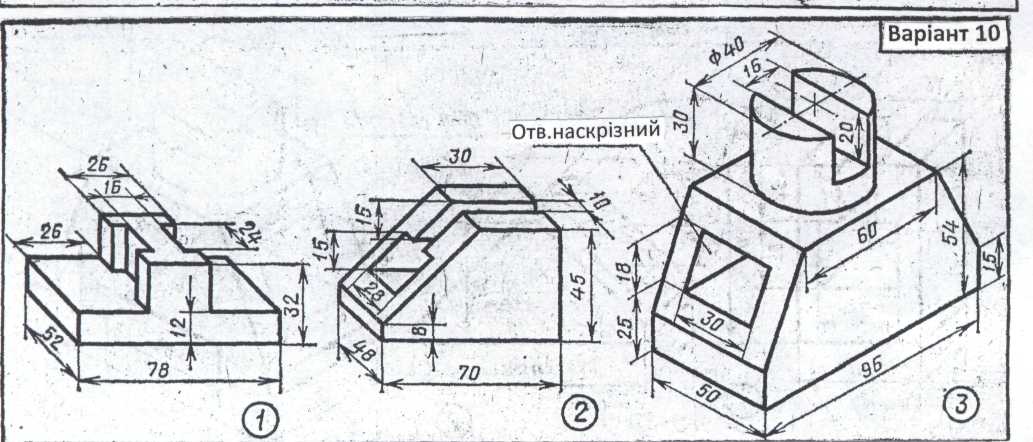

Продовження табл. 7

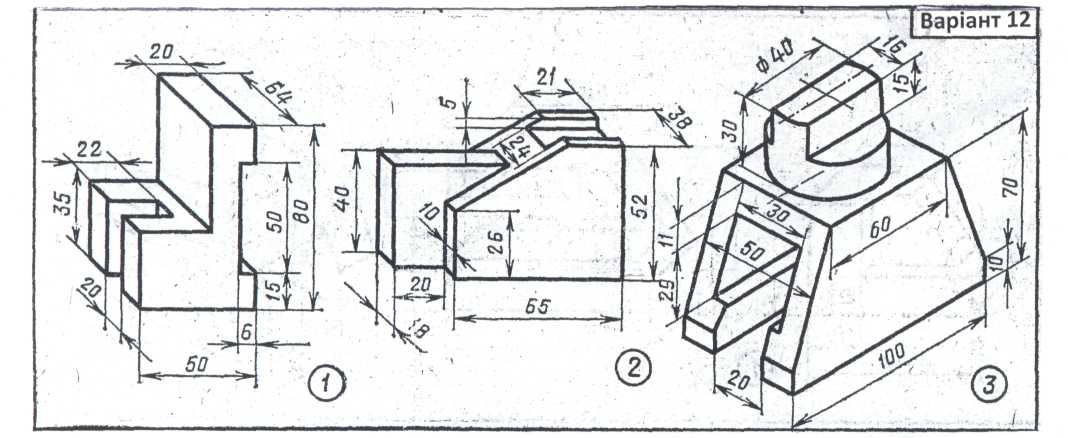

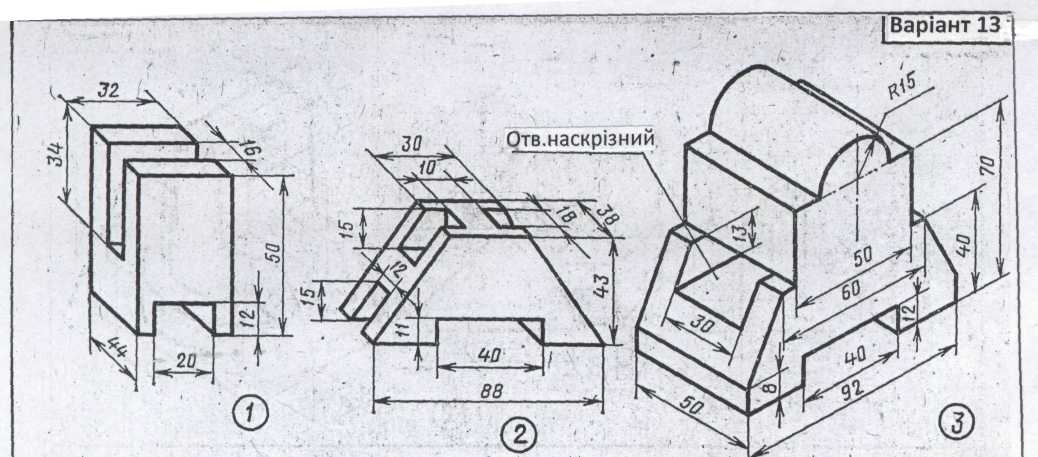

Продовження
табл. 7

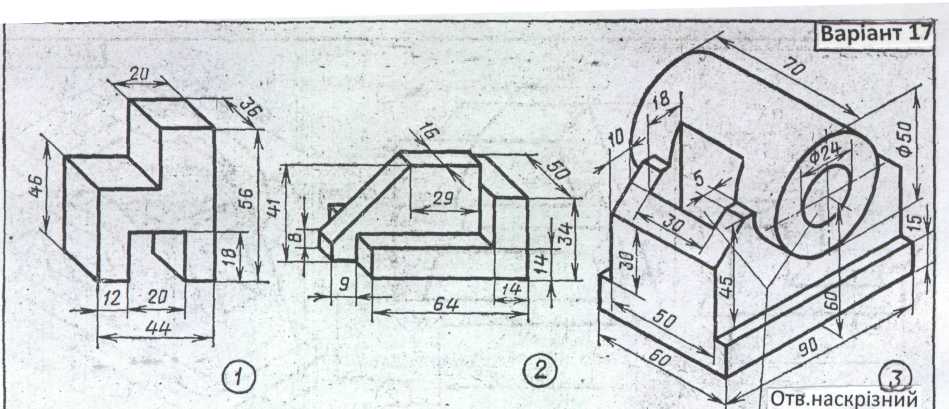

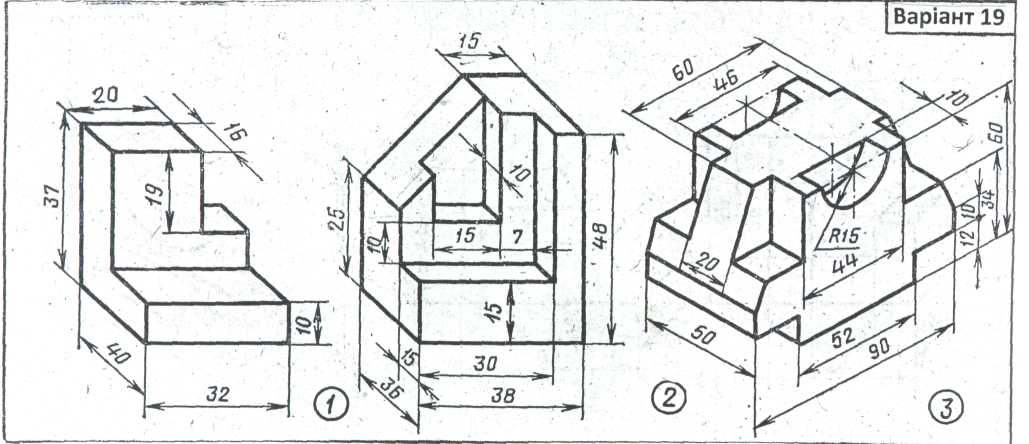

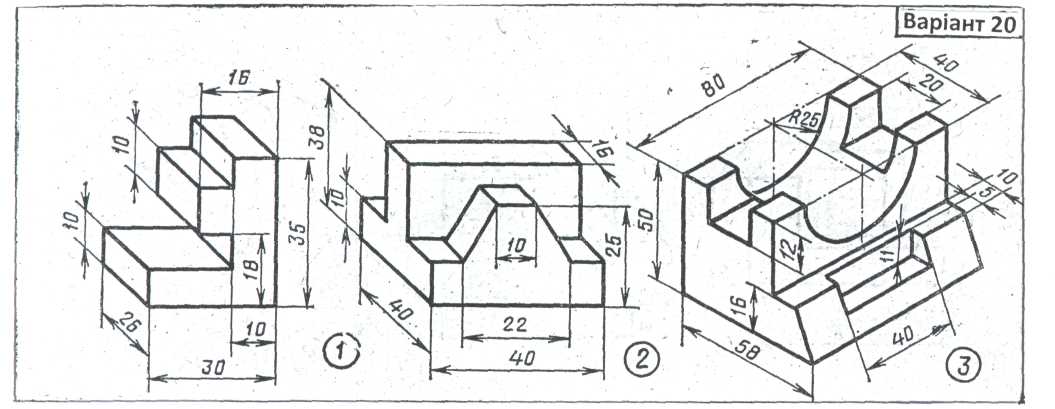

Продовження табл. 7

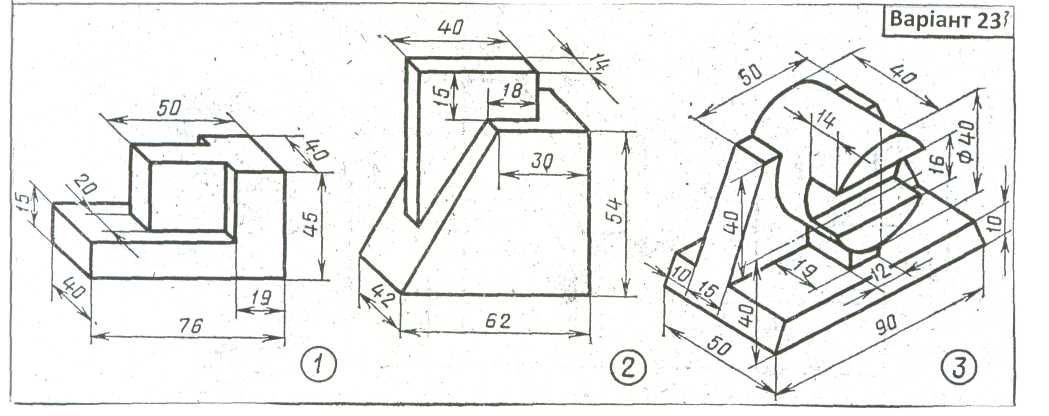

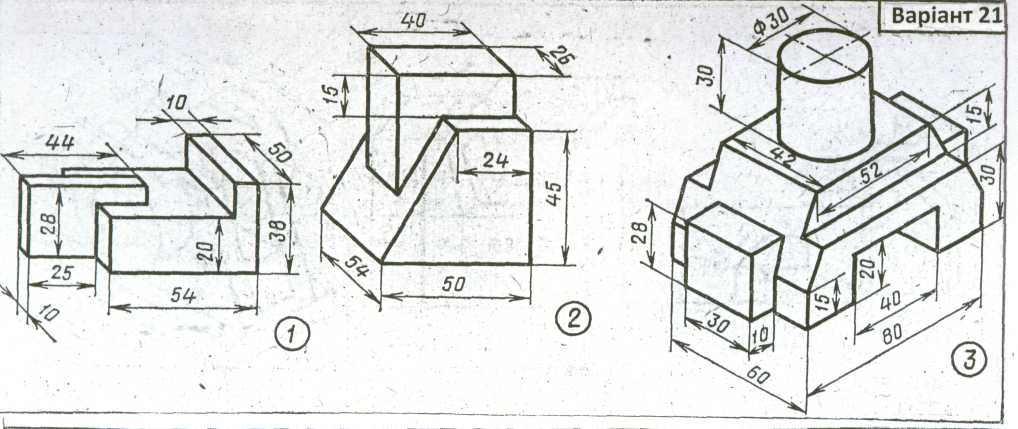

Продовження табл. 7
Продовження табл. 7

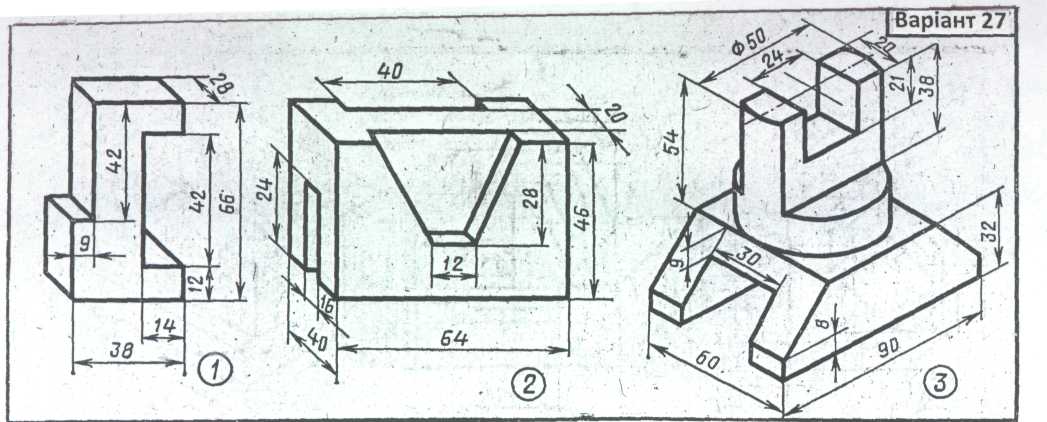

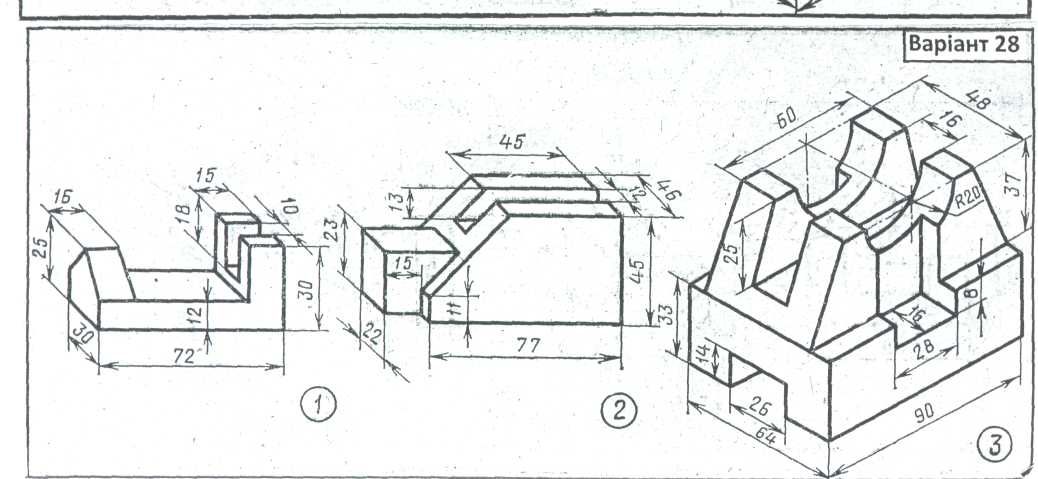

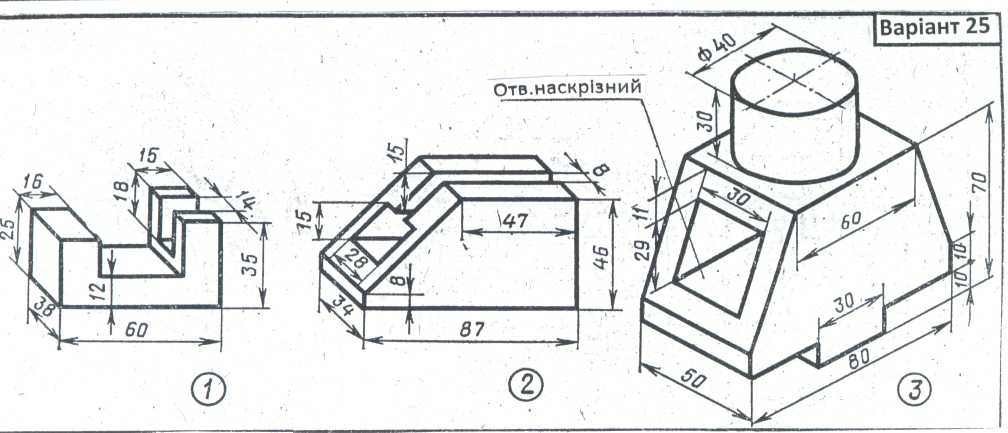

Продовження табл. 7

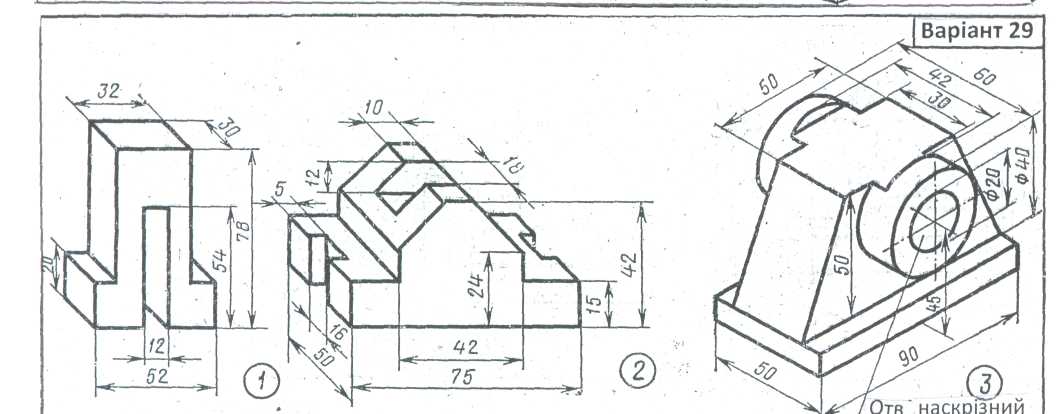

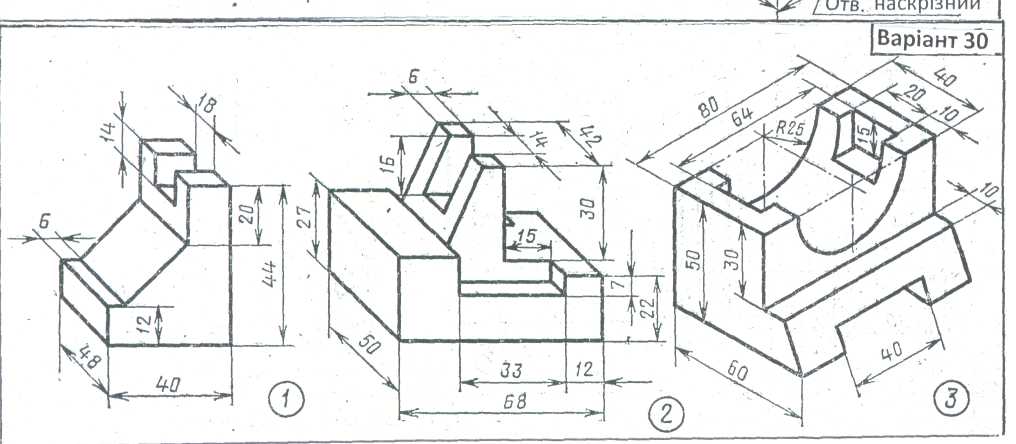

Продовження табл. 7
