Конструкция оптического кабеля озкг – 1-0,7-4/4
1
4
6
3
5
2
7
Рис.1
Профилированный сердечник;
Силовой элемент (синтетические нити или стальная проволока);
Оптическое волокно;
Внутренняя пластмассовая оболочка;
Наружная полиэтиленовая оболочка;
Стальные изолированные проволоки;
Медные изолированные жилы для дистанционного питания.
5. Выбор и характеристика трассы
По заданным оконечным пунктам Новосибирск – Болотное выбираем трассу прокладки кабеля, исходя из основных рекомендаций по проектированию кабельных магистралей.
Прокладку кабеля можно осуществить по правой стороне дороги трассы федерального значения М 53 Новосибирск – Иркутск.
Краткая характеристика участка:
число пересечений рек – 1;
число пересечений шоссейных дорог – 2;
число пересечений железных дорог – 1;
населенные пункты, через которые проходит трасса – Пашино, Мочище, Сокур, Мошково, Станционно-Ояшинский, Ояш.
Общая протяженность участка – 133 км.
Так как длина трассы не превышает 240 км, то оборудовать обслуживаемый регенерационный пункт не целесообразно. Общая характеристика трассы приведена в таблице 3.
Таблица 3
-
Показатели
Значения
Всего
ОП1 – ОП2
Протяженность трассы, км
133
133
Переходы через дороги, переход
3
3
автомобильные
2
2
железные
1
1
Переходы через реки, переход
1
1
судоходные
0
0
несудоходные
1
1

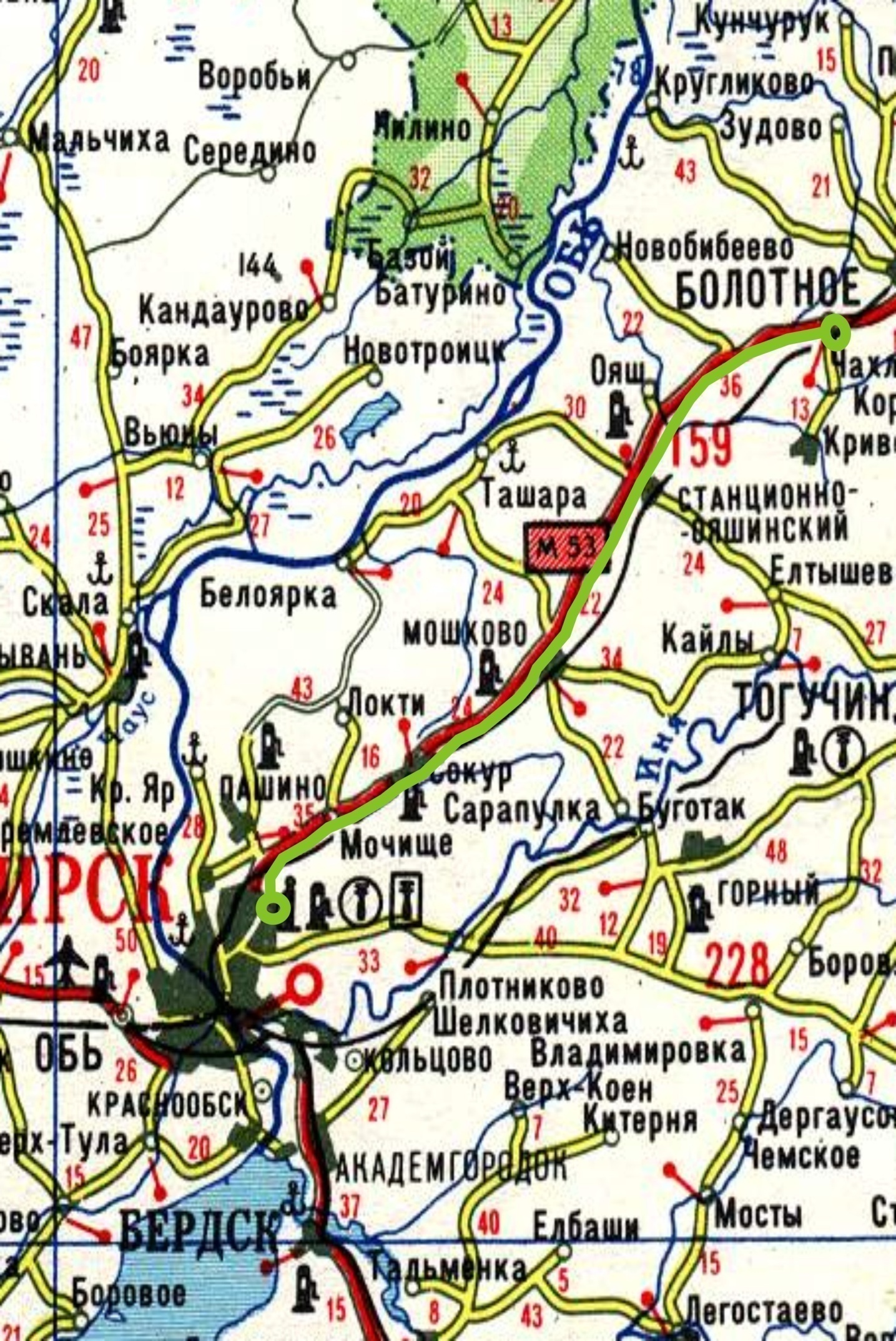

трасса
прокладки кабеля представлена на рис.
1
6. Расчет параметров оптического кабеля
Простейшие
ОВ представляют собой круглый
диэлектрический (стекло или прозрачный
полимер) стержень, называемый сердцевиной,
окруженный диэлектрической оболочкой.
Показатель преломления материала
сердцевины
всегда
больше показателя преломления оболочки
,
где
– относительные диэлектрические
проницаемости сердцевины и оболочки
соответственно.
6.1. Расчет числовой апертуры, нормированной частоты и числа мод
Числовая апертура – это угол между оптической осью и одной из образующих светового конуса, попадающего в торец волоконного световода, при котором выполняется условие полного внутреннего отражения.
где n1, n2 – показатели преломления сердцевины и оболочки соответственно.
Она численно равна синусу телесного угла θа, внутри которого по оптоволокну будут эффективно передаваться лучи.
sinθа = NA,
тогда
Нормированная частота V :
где dс – диаметр сердцевины,
– длина волны,
NA – числовая апертура.
Число мод – число лучей распространяющихся в оптическом волокне:
, где V – нормированная частота.
