2.4 Забій екскаватора

По прийнятих розмірах траншеї і котлованів, а також виходячи з технічних параметрів екскаватора і самоскида, розробляється схема забою. Принципові схеми показані на рисунках 3-5.

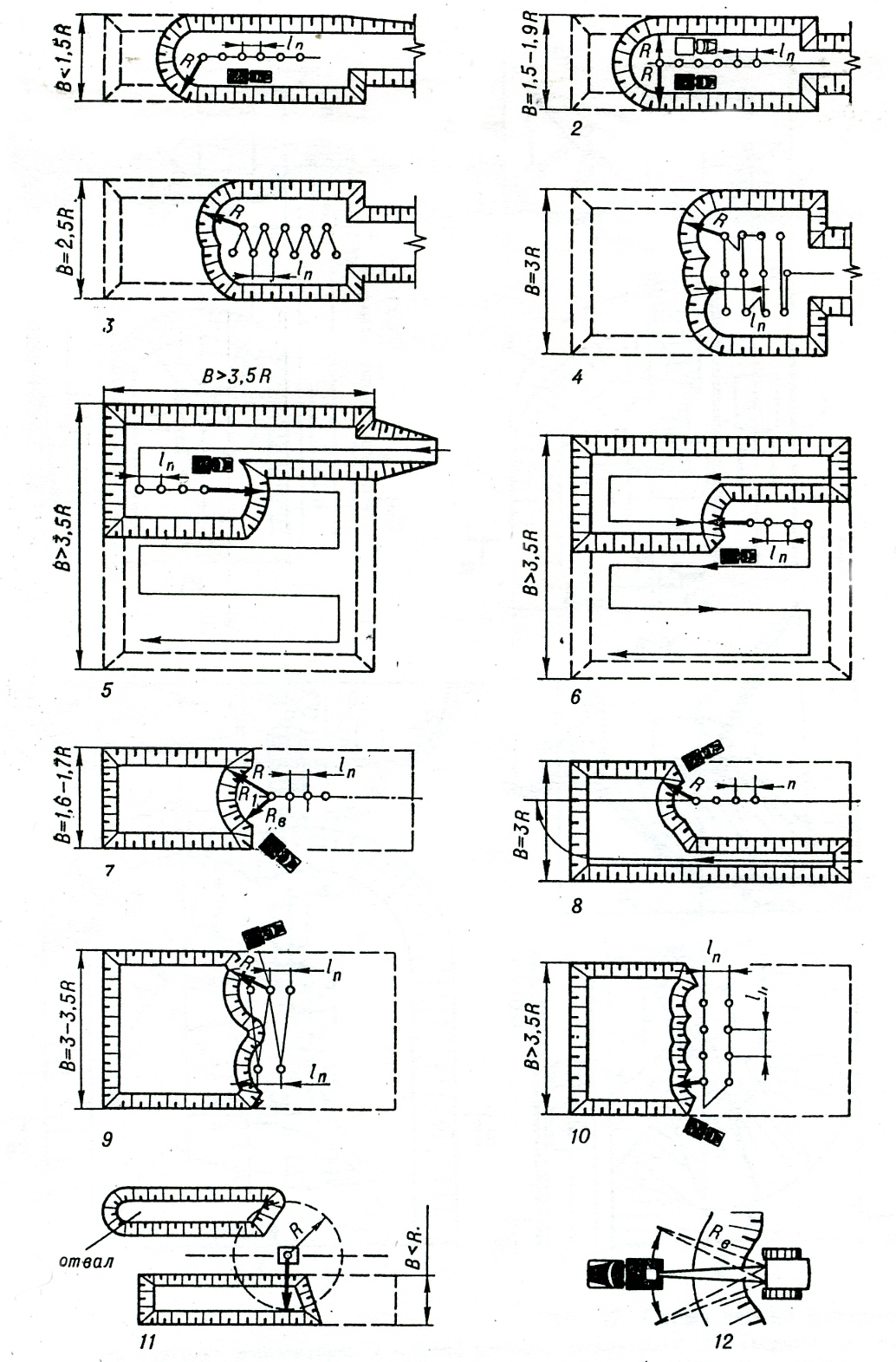

Рис. 3. Схеми розробки ґрунту (розглядати разом з рис. 4 та 5)

1 – лобовою проходкою з однобічним навантаженням у транспорт; 2 – лобовою проходкою із двостороннім навантаженням у транспорт; 3 – розширеною проходкою з переміщенням екскаватора по зиґзаґу; 4 – розширеною лобовою проходкою з переміщенням екскаватора поперек котловану; 5 – бічною проходкою екскаватора пряма лопата; 6-8 – торцевою проходкою з переміщенням екскаватора пряма лопата уздовж; 9-10 – те ж, поперек котловану; 11 – бічною проходкою; 12 – поперечно-човниковою проходкою драглайном.

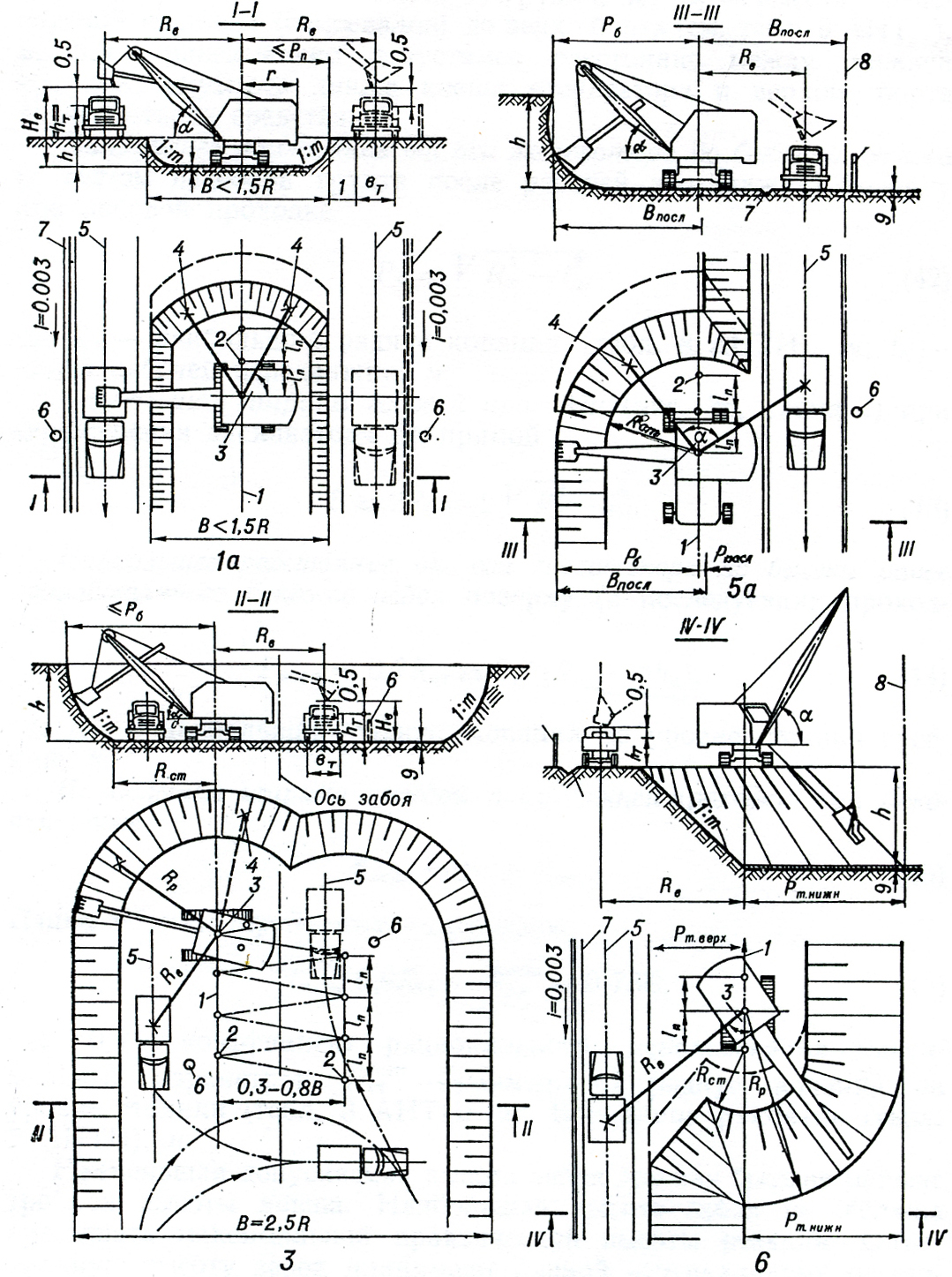

Рис. 4. Схеми забоїв (розглядати разом з рис. 3 та 5)

1 – вісь проходки екскаватора; 2 – місце стоянки екскаватора; 3 – середній кут повороту;

4 – центр ваги вибоїв; 5 – вісь руху автосамоскидів; 6 – вішка; 7 – водовідвідна канава; 8 – вісь попередньої проходки; 9 – недобір; R_р – радіус розробки; R_В – радіус вивантаження; R_СТ – радіус різання на рівні стоянки; Н_В – висота вивантаження; h_т – висота транспортних засобів; В – ширина вибою поверху; l_П – довжина робочої пересувки екскаватора; h – глибина котловану (траншеї)

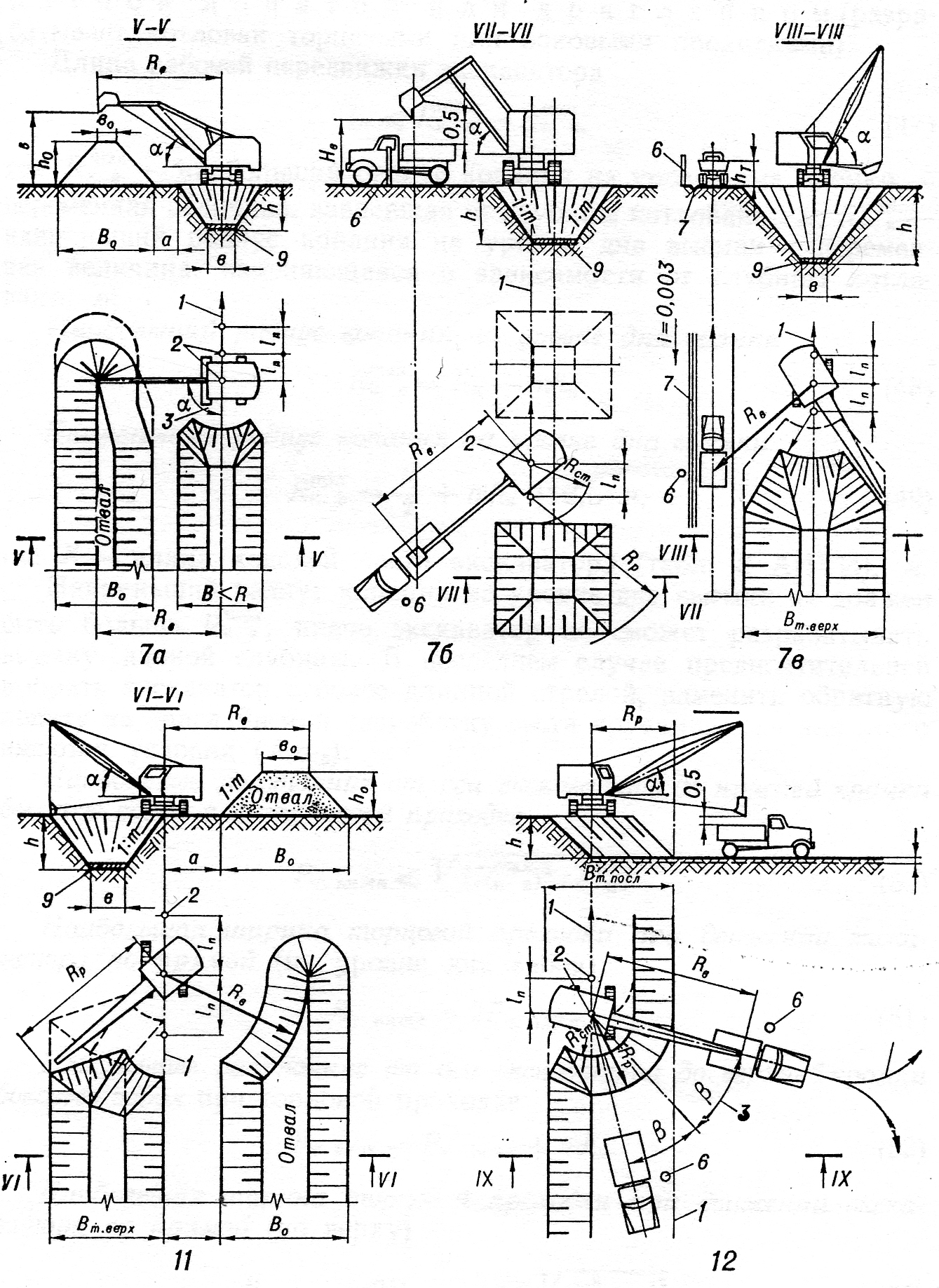

Рис. 5. Схеми забоїв (розглядати разом з рис. 3 та 4)

Розділ 3. Будгенплан

Проектування будгенплану містить у собі рішення щодо розташування тимчасових доріг, мереж водо- і електропостачання, мобільних споруджень. Всі нанесені тимчасові об'єкти повинні мати прив'язку до основних будинків і споруджень. Адміністративно-побутовий комплекс може містити в собі: санітарно-побутові приміщення; адміністративні і виробничі приміщення; громадського харчування, склади ПЗМ і будівельних матеріалів. Останнім часом проектувальники і генпідрядники намагаються мінімізувати кількість тимчасових споруджень.

3.1 Розрахунок тимчасового водопостачання на будівельному майданчику

Розрахункова витрата води обчислюється за формулою:

(15)

витрати води на гасіння пожежі, приймається 10 л/c при площі будплощадки до 30 га та 20 л/с – понад 50 га.

витрати води на виробничі потреби, л/c (додаток 3);

витрати води на побутові потреби, л/с, за формулою 17.

(16)

q_i – виробничі витрати кожного окремого споживача, л/зміну, (додаток 4);

К₁ = К₂ = 1,5 – коефіцієнт змінної нерівномірності.

Щосекундні витрати води на санітарно-побутові потреби, л/с:

(17)

R₁, R₂ – кількість робітників і співробітників;

А₁, А₂, А₃ – споживання води відповідно на господарські потреби;

t - тривалість роботи душової установки, 45хв.

Необхідний діаметр водогінної мережі обчислюється за формулою, мм:

(18)

V - швидкість руху води в трубах, приймаємо 1, 5-2м/с.

3.2 Розрахунок електропостачання врп

Розрахунок потужності трансформатора або генератора живлення визначається на випадок максимального електропостачання в мережі споживачами за формулою, кВА:

, (19)

де 1,1 - коефіцієнт, що враховує втрати потужності в мережі;

Р_С – потужність стаціонарних установок, кВт, за додатком 4;

Р_Т – потужність на технологічні потреби, кВт, за додатком 4;

Р_ВО – потужність внутрішнього освітлення, кВт, за додатком 4;

Р_НО – потужність на зовнішнє освітлення, кВт, за додатком 4;

 - коефіцієнт потужності, приймається для стаціонарних джерел - 0,8; для технологічних потреб – 0,75.

К – коефіцієнти нерівномірності споживання, залежать від числа споживачів електроенергії, приймається за додатком 5.

За отриманим даними приймається трансформаторна підстанція або мобільний генератор, за додатком 6, 7.
