1.4 Розробка поздовжнього профілю траншеї з нанесенням геологічного розрізу

Поперечний профіль траншеї має форму трапеції. При рекультивації враховується те, що ширина поперечника піонерної траншеї приймається на 20 см більше ширини траншеї поверху. При складанні поздовжнього профілю на нього наноситься геологічний розріз. Труби укладають на основи, природна структура яких не повинна бути порушена, тобто перебори ґрунту при ритті траншеї не допускаються. Для досягнення цієї мети при виробництві грабарств землерийними машинами залишається недобір ґрунту 0,05 – 0,15 м, що потім допрацьовується вручну з одночасним улаштуванням ложі перед укладанням труб. Якщо все-таки в окремих місцях трапляються перебори ґрунту, то в ці місця підсипають грубозернистий пісок з ретельним ущільненням його до стану природної щільності.

Кількість тимчасових мостів приймаємо з розрахунку 1 міст на 300 м траншеї.

1.5 Визначення об’ємів грабарств

Об’єми грабарств визначаються по поздовжньому та поперечному профілях. Результати розрахунку зносимо в таблицю 2.

Таблиця 2. Розподіл об’ємів грабарств, м³

Розробка ґрунту екскаватором			Зачищення дна траншеї	Зворотне засипання
Усього	У тому числі
	До відвалу	До транспорту
Vмех.	Vотв = Vо.з. – Vр	Vизб.	Vр.	Vо.з.

Загальний об’єм грабарств, м³, складе:

V_общ. = V_тр. + V_к. + V_Σпр., (7)

де V_тр. – геометричний об’єм траншеї, м³;

V_к. – об’єм ґрунту під колодязі, м³;

V_Σпр – об’єм ґрунту під приямки, м³.

Об’єм грабарств, виконаний механізованим способом, м³:

V_мех. = V_общ. – V_р., (8)

де - об’єм доробки ґрунту вручну, який визначається за формулою, м³:

V_р = h_р.д.·b·l, (9)

де h_р.д. – товщина шару ручної доробки, яка дорівнює 0,05–0,15 м;

l – довжина ділянки, м.

Об’єм ґрунту для зворотного засипання, м:

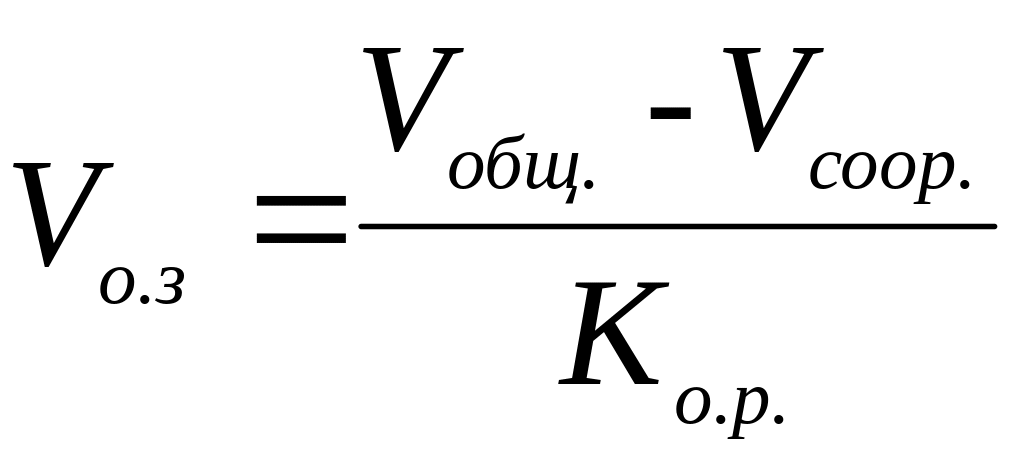

, (10)

де V_соор. – об’єм ґрунту, що витісняється спорудами (трубопроводами, каналами, камерами, колодязями та ін.), м³;

К_о.р. – коефіцієнт залишкового розпушення (додаток 1).

Об’єм надлишкового ґрунту складе, м³:

, (11)

де К_п._р. – коефіцієнт первісного розпушення (додаток 1).

Надлишковий ґрунт може бути вивезений з території будівництва самоскидами або використаний для обвалування (при будівництві поза містом).

При трикутному перерізі відвала його висота дорівнює, м:

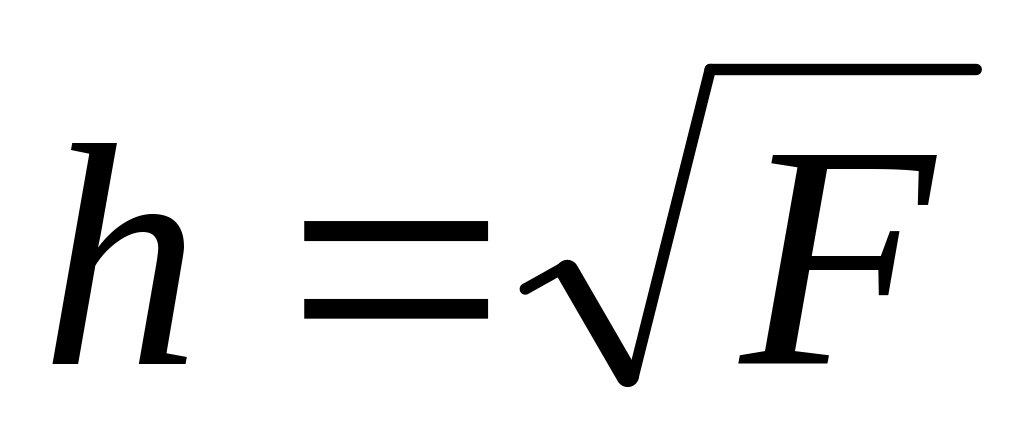

(12)

де F – площа поперечного переріза відвала ґрунту, м²

Ширина відвала, м:

(13)

Площа поперечного переріза відвала ґрунту, м:

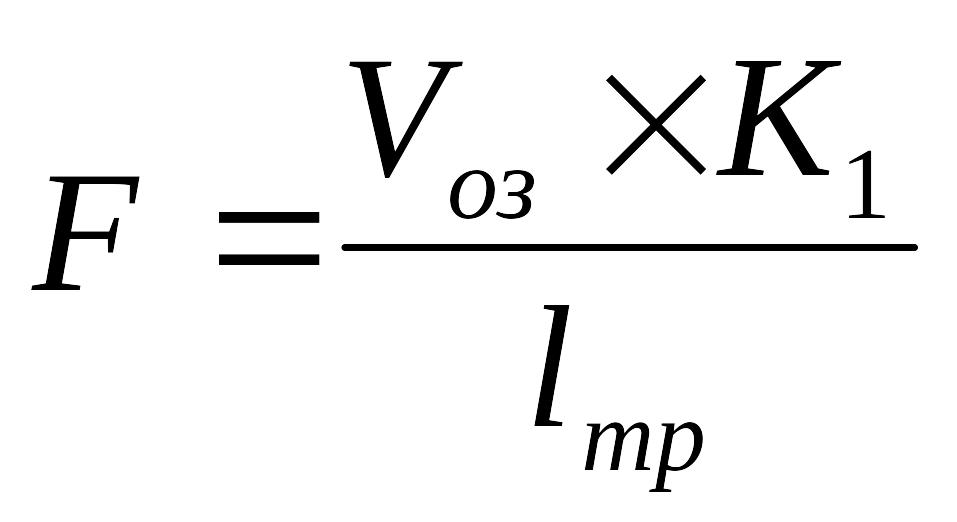

(14)

Розділ 2. Вибір спецтехніки

2.1 Вибір екскаватора

Екскаватор підбираємо за умови виконання співвідношень:

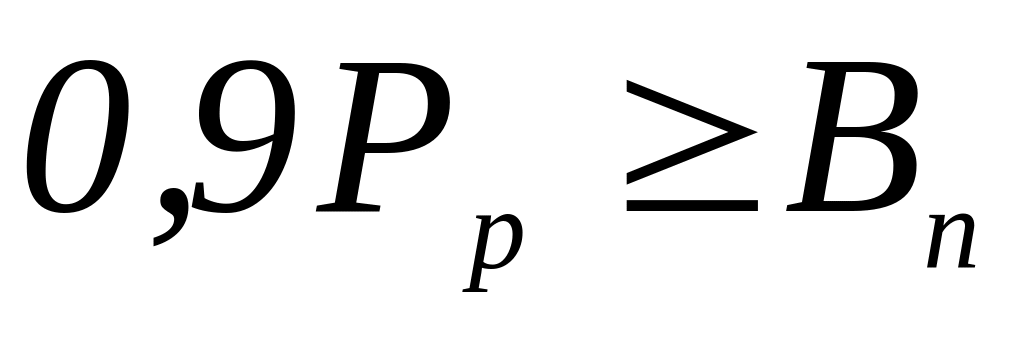

1) максимальний радіус розрізування: ;

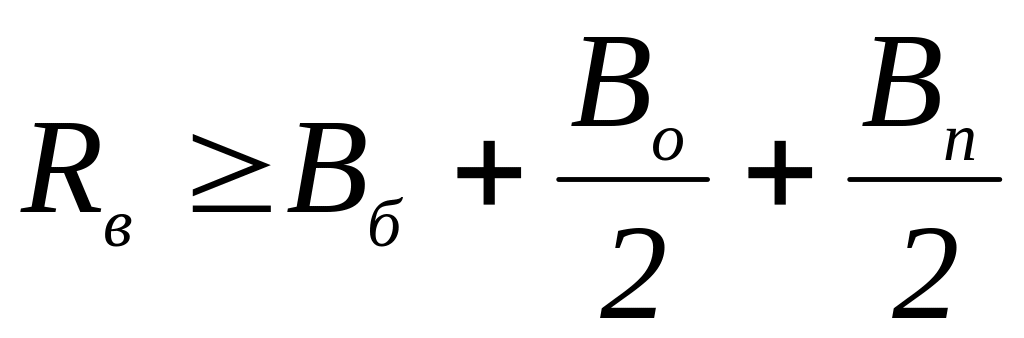

2) максимальний радіус вивантаження: ;

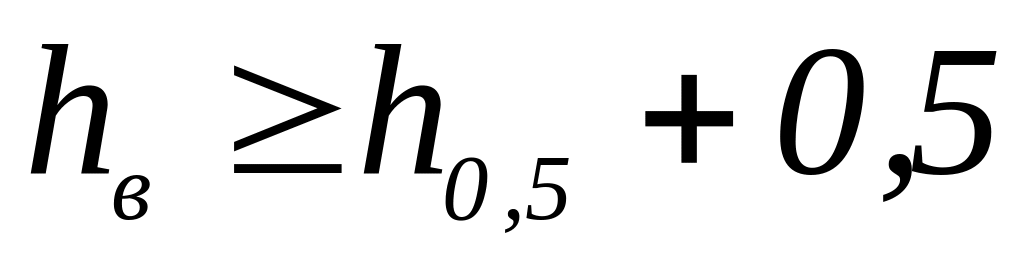

3) висота вивантаження:

4) найбільша глибина копання повинна бути більше чим максимальна глибина траншеї.
