Розділ 1. Грабарства
Розробка траншеї
При прокладці підземних комунікацій відкритим способом траншеї розробляють із вертикальними або похилими бічними стінками, або зі стінками змішаного типу.
Для визначення об’ємів грабарств необхідно визначити спочатку геометричні розміри траншеї. Зовнішній діаметр трубопроводу обчислюємо за формулою, м:
,
(1)
де
- внутрішній
діаметр труби, м, (приймаємо по табл.
1.6, 3.3, 5.4 [1])
- товщина
стінки, м [1].
Рис. 1. Принципова схема траншеї і відвала
Визначаємо ширину (постійна для всієї довжини) траншеї понизу за формулою:
,
(2)
де к – мінімальний розмір вільного проходу по дну траншеї, м [табл. 39.1, 1].
Далі задаємося крутістю укосів [табл. 39.2, 1]. Величина ухилу призначається для найбільш слабкого ґрунту у випадку наявності декількох порід.
Глибина закладення дна траншеї приймається згідно до завдання на проектування. Ширина траншеї поверху залежатиме від глибини закладення дна. При цьому крутість укосів залишається незмінною. Ширину траншеї поверху в розрахунковій точці можна визначити за формулою:
,
(3)
де
- ширина траншеї понизу, м;
-
закладення укосу;
-
глибина траншеї в розрахунковій крапці,
м.
У роботі необхідно визначити ширину траншеї поверху на початку та наприкінці ділянки.
Загальний об’єм траншеї складається з об’ємів окремих її ділянок.
Об’єм виїмки між двома суміжними поперечниками, що перебувають на відстані друг від друга, установлюють за формулою, м3:
(4)
де
-
площа поперечного переріза траншеї, м²
- довжина
траншеї, м.
,
(5)
Таблиця 1. Об’єм ґрунту при екскавації траншеї
Номер ділянки |
Ширина траншеї понизу, , м |
Робоча глибина, , м |
Довжина ділянки, l, м |
Коефіцієнт укосу, m |
Об’єм ґрунту, Vi, м3 |
|
|
|
|||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
Визначення розмірів приямків
Приямки влаштовують для забезпечення закладення або зварювання стиків у трубопроводах. Розміри приямків приймають з табл. 39.3 [1]. Для визначення ширини приямка вам знадобиться зовнішній діаметр, що у цьому випадку приймається за розтрубом, муфтою або бетонним поясом.
Визначаємо геометричний об’єм одного приямка, Vпр, м3.
Кількість приямків розраховуємо по формулі, шт:
,
(6)
де lтр – довжина траси, м; lтрубы – довжина однієї труби, м.
Визначаємо сумарний об’єм всіх приямків, VΣпр, м3.
1.3 Визначення об’ємів котлованів під колодязі
Об’єм ґрунту під колодязі визначається як різниця між шириною котловану колодязя та шириною траншеї, помноженої на довжину колодязів (за ходом трубопроводів) і висоту траншеї.
Приймаємо геометричні розміри котлованів [табл. 44.1 – 44.2, 1] і колодязів (по альбомах креслень).
Спочатку визначення об’єму котловану необхідно визначиться з розмірами і конструкцією колодязя або камери (рис. 2).

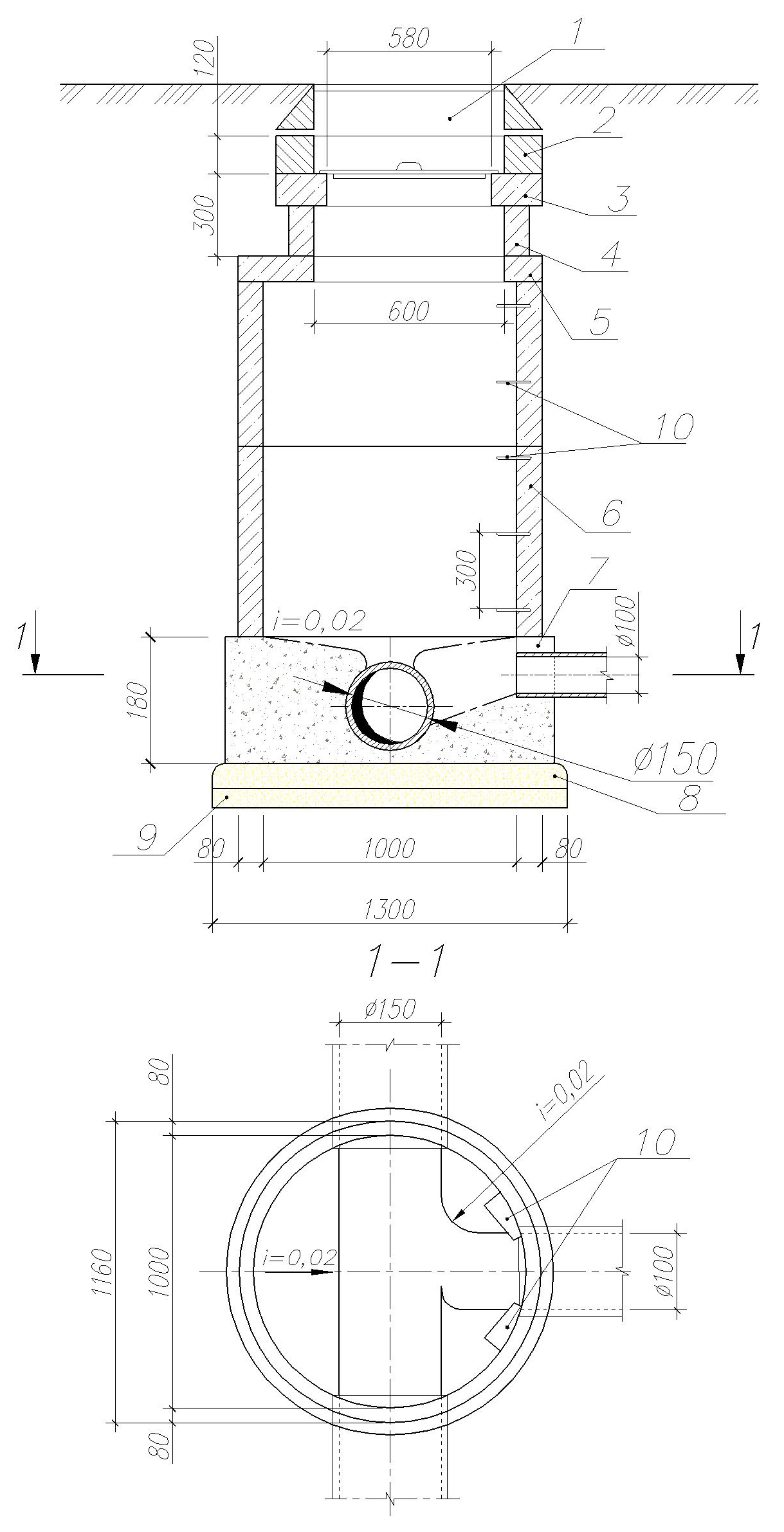

Рис. 2. Колодязь каналізаційний збірний
де 1 – горловина; 2 – 3, 6 – кільця залізобетонні; 4 – кладка цегельна; 5 – плита опорна;
7 – бетон; 8 – днище; 9 – підсипання піщане; 10 – скоби сходів;
