13. Технические средства индивидуальной защиты
Классификация средства защиты:
Химические средства защиты (химические вещества, предназначенные для дегазации, дезактивации, дезинфекции, дезинсекции и дератизации);
Медицинские средства защиты
индивидуального назначения: аптечка индивидуальная, ИПП, ППИ, аквасепт (пантоцид), накидка медицинская;
коллективного назначения - сумки, комплекты, укладки и другие средства профилактики и лечения пораженных, предназначенные для оказания определенного вида медицинской помощи;
Технические средства защиты – технические устройства, приспособления и сооружения, разрабатываемые и производящиеся для предупреждения или ослабления поражающего действия ионизирующего излучения, отравляющих веществ и бактериальных средств с целью успешного выполнения боевых задач, сохранения боеспособности войск и трудоспособности населения, бесперебойной работы тыла, в условиях применения ОМП и экстремальных ситуациях мирного времени.
На этой группе остановимся более подробно:
Технические средства защиты по своему предназначению подразделяются на индивидуальные и коллективные.
Индивидуальные предназначены для защиты конкретного человека и в свою очередь делятся на:
а). индивидуальные средства защиты органов дыхания:
б). индивидуальные средства защиты кожных покровов:
И те, и другие по механизму защитного действия делятся на средства защиты:
фильтрующего типа (основаны на очищении зараженного воздуха и последующем его использовании организмом для своей жизнедеятельности);
изолирующего типа (основанные на полной изоляции организма от зараженной среды).
Кроме этого индивидуальные средства защиты бывают общевойсковые (предназначенные для выдачи 100% личного состава) и специальные (предназначенные для выполнения специальных работ для оснащения специальных подразделений или защиты специальных контингентов).
Индивидуальные средства защиты органов дыхания, их назначение, виды, устройство, правила использования.
Индивидуальные средства защиты органов дыхания делятся на два вида: фильтрующие, к которым относятся фильтрующий противогаз, гопкалитовый патрон, респираторы (Р-2, «лепесток» и др.), шлем для раненых в голову, и изолирующие, к которым относятся изолирующие противогазы: пневматофоры (ИПСА, КИП-5) и пневматогены (ИП-46, ИП-46М, ИП-4, ИП-5).
Наиболее распространенным и значимым СИЗОД были и остаются фильтрующие противогазы. Они предназначен для защиты органов дыхания, глаз, кожи лица и головы от отравляющих веществ, радиоактивных веществ, бактериальных аэрозолей и токсинов. Противогазы не обогащают воздух кислородом, поэтому их можно использовать в атмосфере, содержащей не менее 17% кислорода по объему. В обычном снаряжении не эффективны при воздействии угарного газа.

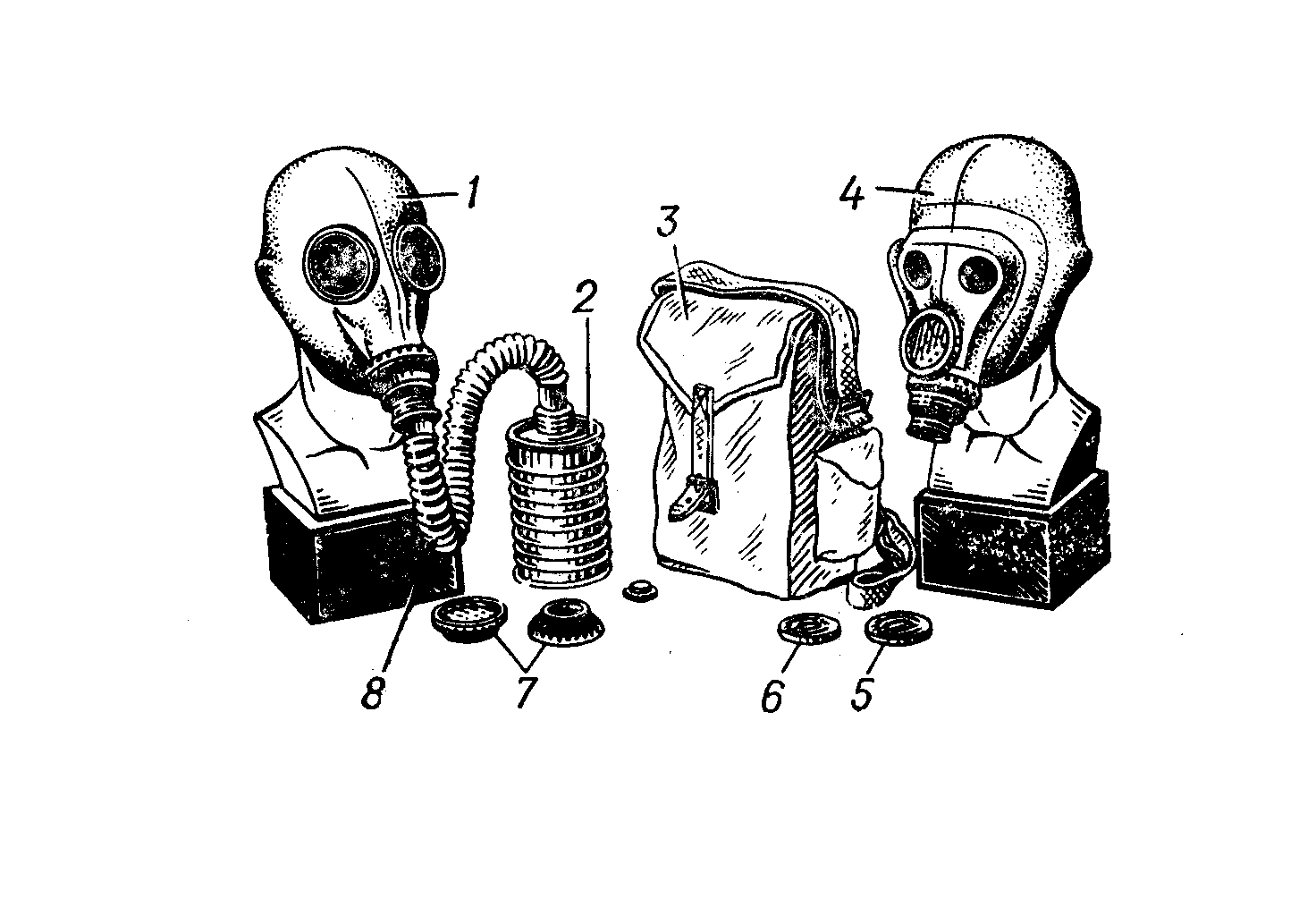

В настоящее время имеется несколько образцов общевойсковых фильтрующих противогазов (РШ- 4, ПМГ, ПМГ-2, ПБФ, ПМК, ПМК-2) принятых на вооружение. Основными составными частями каждого являются лицевая часть и фильтрующе - поглощающая система (противогазовая коробка), соединенные между собой непосредственно или с помощью соединительной трубки. В комплект противогаза входят сумка, незапотевающие пленки, утеплительные манжеты, клапанные накладки, мембраны переговорного устройства, гидрофобный чехол и др.
Фильтрующе - поглощающая система (ФПС, противогазовая коробка) предназначена для очистки вдыхаемого воздуха от ОВ, РВ и БС. Фильтрация основана на эффекте осаждения аэрозолей на стенках каналов вследствие инерции грубодисперсных частиц (радиоактивная пыль, туман) и за счет броуновского движения тонкодисперсных частиц. Коробка металлическая, на ее корпусе имеются поперечные выпуклости – зиги, которые служат для повышения прочности коробки и для уменьшения проскока ОВ между стенками и содержимым коробки. В дне коробки имеется круглое отверстие для поступления воздуха, а на крышке – нарезная горловина для соединения коробки с лицевой частью противогаза. Внутри коробка снаряжается по току воздуха противодымным (противоаэрозольным) фильтром и шихтой, состоящей из активированного угля с нанесенным на него химическим поглотителем и катализатором.
Противоаэрозольный фильтр предназначен для очистки воздуха, содержащего ОВ в виде дыма, тумана, высокодисперсной пыли. Фильтр размещается первым по току воздуха с тем, чтобы исключить возможность поражения человека парами при испарении задержанного аэрозоля ОВ. Противодымные фильтры изготовляются из волокнистых фильтрующих материалов (целлюлозно-асбестовый картон, вата, синтетические волокна), в которых создается большое количество каналов. Чем длиннее, уже и извилистее ходы в фильтре, тем лучше происходит задержка частиц аэрозолей. Фильтр укладывается по типу «гармошки», благодаря чему увеличивается площадь фильтра до 2000 кв. см.; в противогазах РШ-4 фильтр смонтирован в 2 перфорированных цилиндрах.
При длительном использовании в условиях высоких концентраций ОВ может появиться эффект «забивания» фильтров, что определяется по резкому увеличению сопротивления вдоху.
Шихта состоит из активированного угля, предназначается для очистки вдыхаемого воздуха от парообразных и газообразных ОВ, поглощение которых происходит в результате сорбции и катализа. Сорбция включает в себя адсорбцию, абсорбцию, хемосорбцию и капиллярную конденсацию. Для поглощения ОВ с низкой температурой кипения, незначительным молекулярным весом и выраженным кислым характером (синильная кислота, фосген, хлорциан, окись углерода, мышьяковистый водород, хлор и др.) в противогазе используются явления хемосорбции и катализа. Для этого на активированный уголь наносят химический поглотитель (щелочи) и катализатор (соли железа, меди, марганца, серебра, хрома). У противогазов различных типов фильтрующе - поглощающая система может быть выполнена либо в виде фильтрующе – поглощающей коробки (ФПК), либо в виде фильтрующе – поглощающего элемента (ФПЭ). ФПС современного фильтрующего противогаза задерживает все ОВ и большинство АОХВ, кроме окиси углерода.
Лицевая часть противогаза предназначается для изоляции органов дыхания, лица и глаз от внешней среды, для проведения очищенного в противогазной коробке воздуха к органам дыхания и для сброса в атмосферу выдыхаемого воздуха. Она состоит из шлема-маски с очками и обтекателями, клапанной коробки, системы крепления. Может оборудоваться соединительной трубкой, обтюратором, переговорным устройством и устройством для приема жидкости.
Шлем-маски выпускаются разных размеров, размер обозначен на подбородочной части. На боковых сторонах шлема имеются большие складки «гофры», которые придают маске некоторую объемность и уменьшают давление на голову. Одна из складок предназначена для уменьшения давления на ушные раковины. Герметичность обеспечивается с помощью резинового наголовника. В лицевых частях типа ШМС, ШМГ, ШМ-66Му и др. имеются мембранные устройства, обеспечивающие возможность ведения разговоров по телефону, радио или подачу команд голосом с сохранением 70% громкости. Очки в таких шлем-масках расположены почти во фронтальной плоскости, чем достигается расширение поля зрения до 80% и работа с оптическими приборами. Предусмотрена возможность использования корригирующих линз.
Обтекатели служат для борьбы с запотеванием стекол очков и препятствуют увлажнению вдыхательного клапана и его возможному примерзанию к своему основанию.
Клапанная коробка служит для распределения потоков вдыхаемого и выдыхаемого воздуха. Внутри коробки помещается один вдыхательный и два выдыхательных клапана (основной и дополнительный). В шлем-масках типа ШМБ, ШР и М-80 клапан вдоха расположен в узле присоединения ФПС. Клапаны выдоха являются наиболее уязвимыми элементами противогаза, так как при их неисправности (засорении, примерзании) зараженный воздух проникает под лицевую часть.
Система для приема жидкости предназначена для приема воды и жидкой пищи в зараженной атмосфере из стандартной солдатской фляги. На флягу предварительно устанавливается специальная крышка с клапаном.
Противогазовая сумка служит для хранения, защиты и переноски противогаза. Она имеет отделения для противогазовой коробки, для лицевой части, незапотевающих пленок, лямку для ношения противогаза через плечо и тесьму (шнур) для закрепления противогаза на туловище. Для свободного доступа воздуха к отверстию противогазовой коробки на дне сумки монтируются деревянные планки.
Защитные свойства фильтрующего противогаза в отношении парообразных и газообразных ОВ определяются сорбционной емкостью коробки и временем защитного действия, т.е. временем с момента прохождения паро-воздушной смеси, содержащей пары ОВ, через шихту до момента проскока предельно допустимого количества паров этого вещества. Сорбционная емкость коробки для ОВ типа зарин, зоман, иприты, люизит составляет около 150 г., для ОВ типа цианидов – около15 г; время защитного действия соответственно составляет около 400 и 40 часов (17 и 2-е суток соответственно). Впервые понятие «времени защитного действия» ввел ученик Н.Д. Зелинского – Шилов Н.А. и указал, что это время зависит от высоты слоя угля. Вначале истощаются нижние слои угля, затем последующие и т.д. и, в конце концов, остается такой тонкий слой угля, что отдельные молекулы ОВ успевают проникнуть через него. Накопление РВ в противодымном фильтре выше допустимых величин определяется с помощью дозиметрических приборов. Противогаз считается непригодным после каждого применения противником бактериологического оружия.
Защитные свойства противогазов могут снижаться за счет увлажнения поглощающего слоя. Неблагоприятное воздействие оказывает вода, водяной туман, нейтральные дымы, грунтовая пыль.
Типы противогазов, используемые в настоящее время в войсках и формированиях ГО и МЧС разнообразны. В ВС РФ наиболее распространены:
