3.1.6 Оборудование для рыхления грунтов.

Экскаватор с рабочим оборудованием однозубого рыхлителя предназначен для разрушения мерзлых грунтов, разработки трещиноватых скальных пород, взламывания асфальтового покрытия, выемки бордюрного камня, корчевания пней.

Рыхлитель устанавливают на рукояти обратной лопаты вместо ковша. Конструкция этого рабочего органа показана на рис 8 а, б. Сменное рабочее оборудование захватно-клещевого типа предназначено для рыхления мерзлых грунтов, разборки старых зданий, взламывания и погрузки асфальтобетонных покрытий, снятия и укладки дорожных плит, труб, установки колодцев. Поставляют отдельными комплектами в двух исполнениях (с одно- и трехзубым рыхлителем-захватом) и устанавливают вместо ковша и рукояти обратной лопаты, составную стрелу 2 из двух частей оставляют.

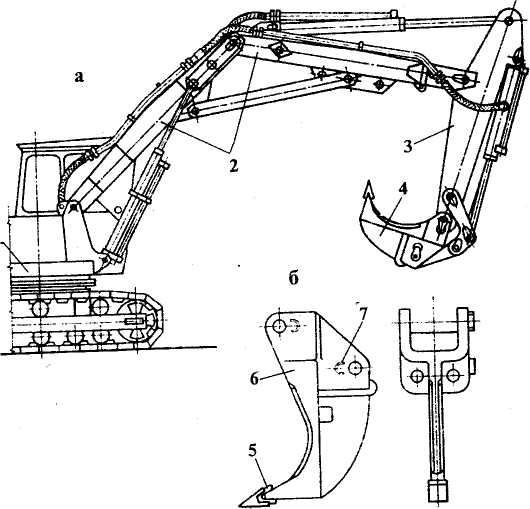

Рисунок 8. Рабочее оборудование рыхлителя:

а - схема установки на экскаваторе; б - рабочий орган рыхлителя; 1- базовая часть экскаватора; 2 - стрела; 3 - рукоять; 4 - рыхлитель; 5 - коронка; 6 - зуб рыхлителя; 7 - скоба для стопорения осей.

Экскаватор, оснащенный гидромолотом, применяют для разрушения мерзлого грунта, рыхления скальных пород, дробления габаритов, разрушения старых фундаментов, взламывания дорожных покрытий и т.п.

Гидромолот 5 (рис. 9) крепят к рукояти 2 обратной лопаты экскаватором посредством переходного кронштейна 3 с использованием деталей, применяемых для крепления ковша обратной лопаты. Подсоединение гидромолота к переходному кронштейну осуществляется с помощью осей 4.

Гидромолот (рис. 10) состоит из рабочего цилиндра 7, направляющей трубы 6, ударника 5, рабочего инструмента (клиа) 1. Рабочий цилиндр 7 относительно направляющей трубы 6 фиксируется разжимным устройством, состоящим из оси 12 и втулок 14 и 13. Ограничивается перемещение клина 1 с помощью пальца 11.Для уменьшения динамических нагрузок на экскаватор в опорах гидромолота устанавливают резиновые амортизаторы 16.

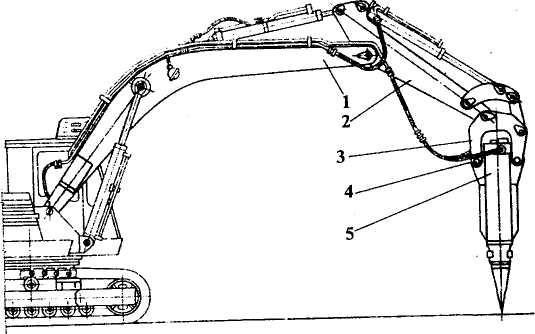

Рисунок 9. Рабочее оборудование гидромолота: 1 - стрела; 2 - рукоять обратной лопаты; 3 - кронштейн; 4 - ось; 5 - гидромолот.	Рисунок 10. Гидромолот: 1 - клин; 2 - масленка; 3, 16, 18, 19 - амортизаторы; 4 - вкладыши; 5 - ударник; 6 - направляющая труба; 7 - рабочий цилиндр; 8 - шток; 9, 10, 13...15 - втулки; 11 - палец; 12 - ось; 17 - шариковый сепарата

Клин перемещается в направляющей трубе по бронзовым втулкам 10 и 9, которые стопорят винтами и смазывают с помощью масленки 2. Для снижения интенсивности изнашивания на ударной части направляющей трубы предусмотрены сменные бронзовые вкладыши 4. Ударник 5 к хвостовику штока 8 рабочего цилиндра крепится через амортизаторы 18 и 19. На закаленной шайбе устанавливают шариковый сепаратор 17. Внутри направляющей трубы 6, в нижней ее части устанавливают резиновый амортизатор 3 в виде кольца.

3.1.7 Сменные рабочие органы.

Самыми распространенными сменными рабочими органами гидравлических экскаваторов являются ковши обратной лопаты.

Для одной и той же модели экскаватора выпускают ковши личной вместимости, конфигурации и конструкции. Многие машины оснащают ковшами для работы в липких и влажных грунтах, эти ковши снабжают автоматическими выталкивателями-эжекторами, очищающими внутреннюю поверхность ковша при разгрузке грунта.

Ковши для планировочных и зачистных работ отличаются значительной шириной и чаще всего имеют режущую кромку без зубьев. Режущая часть таких ковшей представляет собой плоский нож, приваренный к днищу и боковым стенкам. Цилиндрическая форма задней стенки и днища облегчает заполнение ковша грунтом его разгрузку.

Погрузочные ковши в отличие от планировочных меньше по ширине, но больше по высоте. Их режущая кромка оснащена большим числом зубьев, но в некоторых случаях они отсутствуют.

При ремонте и реконструкции дорог, а также погрузке кусковых материалов в транспорт применяют ковш с ребрами жесткости, зубья в этом случае надежно крепят болтами.

Для засыпки ям и траншей может быть смонтирован бульдозер-отвал, а для рыхления грунтов и пород и взламывания асфальтовых покрытий применяют гидромолоты, а также много- и однозубовыe рыхлители. Последние используют также при корчевании пней.

Для проведения погрузочных работ используют грейферные и захватные рабочие органы широкой номенклатуры. На гидравлические экскаваторы навешивают также активные органы цепного или шнекового типа, приводимые в действие от гидродвигателей.

Для работы вблизи фундаментов здания и других сооружений на подвижную часть стрелы устанавливают надставку, которая обеспечивает боковое смещение ковша относительно продольной оси стрелы. На некоторых моделях машин применяют ковш с зубьями, расположенными с двух сторон. Такой ковш позволяет разрабатывать грунт обратной лопатой ниже уровня стоянки машины и прямой - выше уровня стоянки машины.
