Практична робота 9

Тема: Розрахунок і вибір рухомої установки ультрафіолетового випромінювання.

Короткі теоретичні відомості.

У сільськогосподарському виробництві крім стаціонарних опроміню-вальних установок застосовуються рухомі. Вони використовуються в основному для вітального опромінення тварин і птиці.

Найбільш широко в якості джерела випромінювання служать газорозрядні лампи ДРТ, рідше лампи ДРВЕД.

Рухомі опромінювальні установки. Електромеханізована підвісна опромінювальна установка УО-4М призначена для УФ опромінення тварин і птиці при утриманні їх в клітках або станках. Установка складається з чотирьох опромінювачів УФО1 з лампами ДРТ 400, привідної станції й утримної конструкції. Конструкція виконана з стального оцинкованого дроту, який закріплений вздовж приміщення за допомогою анкерних болтів вмонтованих у торцеві стіни. Опромінювачі в приміщенні здійснюють зворотно-поступальний рух за допомогою троса, змонтованого на натяжних роликах, який приводиться в рух від привідної станції з двигуном потужністю 37 кВт. Довжина дроту і тросу розрахована на приміщення довжиною до 90 м. Кожний опромінювач може переміщуватися зі швидкістю 0,3 м/хв на відстань 35-42 м.

Самохідна установка для опромінення курей УОК-1 призначена для УФ опромінення птиці при багатоярусному клітковому утриманні. Установка складається з шасі, що приводиться в рух двигуном потужністю 0,27 кВт, який через редуктор і ланцюгову передачу приводить у рух колеса шасі, що рухаються по колії роздавача кормів між рядами кліткових батарей. На шасі встановлена штанга, на якій кріпляться два опромінювачі з лампами ДРТ 400. Висота опромінювачів регулюється.

При розрахунках рухомої опромінювальної установки необхідно враховувати, що опроміненість у розрахунковій точці при переміщенні опромінювачів змінюється залежно від його положення в певний момент часу. Рекомендована доза опромінення в цьому випадку забезпечується вибором висоти підвішування опромінювачів та числом їх щоденних проходів при постійній швидкості руху.

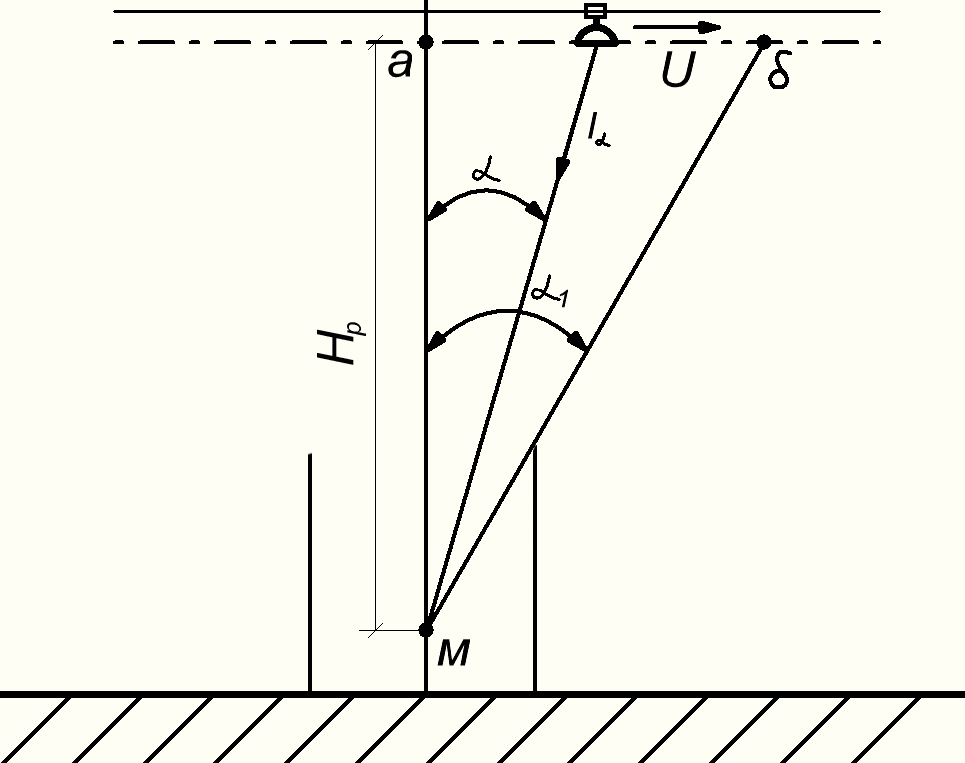

Рис. 9.1. Схема до розрахунку рухомої опромінювальної установки.

1. Для спрощення розрахунків опроміненість виражають через силу випромінювання і приймають її постійною в межах кута .

Враховуючи, що умови опромінення зліва і справа на шляху руху опромінювача однакові, то кількість опромінення в заданій точці М за один прохід опромінювача визначається за виразом: ; (1)

де, – коефіцієнт форми об’єкта опромінення;

– сила випромінювання опромінювача, (Додаток 28)

– коефіцієнт запасу; (Додаток 27)

– швидкість руху опромінювача, м/год;

м/год;

– кут, що визначається технічною характеристикою опромінювача.

2. визначається так: ; (2)

де, L – відстань, яку проходить опромінювач за один прохід, або довжина повного ходу опромінювача.

3. Довжина повного ходу обчислюється за формулою: ; (3)

де, – довжина приміщення, м;

– кількість опромінювачів у одному ряді;

= 2 опромінювачі;

– відстань, яку не повинен доходити опромінювач до центру і країв опромінювальної площини, оскільки тварина, яка знаходиться там одержить подвійну дозу опромінення.
