Приложение 1
Пример составления перечня листов графических документов по классификатору ЕСТД
Перечень листов графических документов
№ п/п |
Наименование документа |
Количество лстов |
Обозначение документа |
Формат |
1 |
Технологическая схема |
2 |
2501 283640 000 ТС |
А1 |
2 |
Реактор-нитратор |
1 |
2501 283640 000 СБ |
А1 |
3 |
Центрифуга ФГН-125 |
1 |
2501 283640 000 СБ |
А1 |
4 |
Сушилка СП-60 |
1 |
2501 283640 000 СБ |
А1 |
5 |
Технико-экономические показатели производства |
1 |
2501 283640 000 ТБ |
А1 |
Приложение 2
Пример оформления перечня условных сокращений
Перечень условных обозначений, символов, единиц и сокращений
В-во — вещество;
ВМР — вторичные материальные ресурсы;
пт. — пункты в системе Дидо;
кв. — квадрат в системе Дидо;
pt — пункты в системе Пика;
p — пика в системе Пика;
lpi — линии на дюйм;
ppi — пиксели на дюйм;
dpi — точки на дюйм;
С/с — себестоимость.
Приложение 3
Образцы рисунков

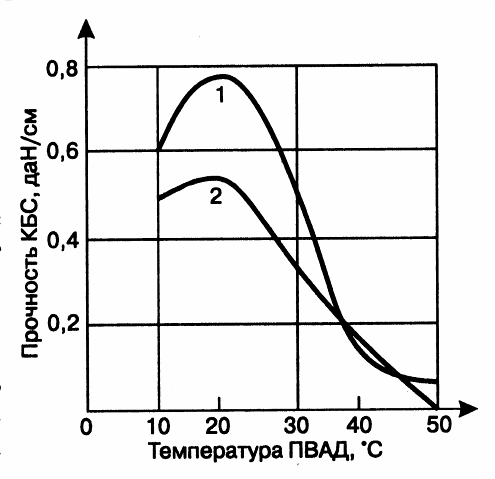

Рис. 2 Зависимость прочности КБС от расхода ПВАД: 1 — с высокой начальной вязкостью; 2 — с низкой вязкостью

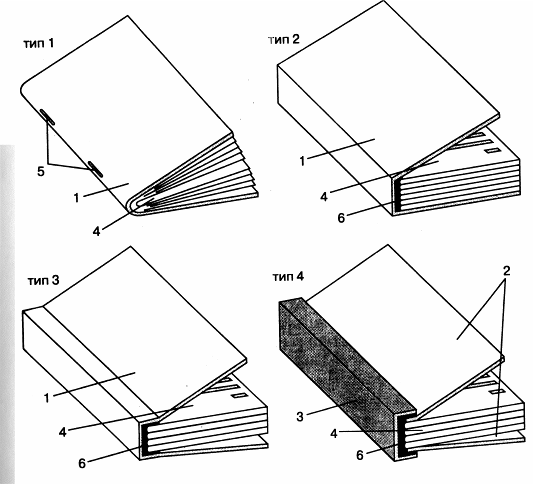

Рис. 3 Типы обложек: 1 — обложка; 2— сторонка обложки; 3 — окантовочный материал; 4 — блок; 5 — проволочные скобы; 6 — клеевой слой
Приложение 4
Таблица 2
Форматы картона для сторонок переплетных крышек с минимальными отходами при раскрое
Долевой раскрой |
Поперечный раскрой |
||||||
Формат и доля листа, см |
Формат картона, см |
Отходы, % |
Число сторонок из листа |
Формат картона, см |
Отходы, % |
Число сторонок из листа |
|
7090/32 |
79108 |
13,5 |
42 |
75100 |
8,6 |
39 |
|
70100/32 |
84108 |
8,5 |
42 |
75100 |
10,4 |
34 |
|
70108/32 |
79108 |
7,6 |
36 |
70100 |
9,3 |
29 |
|
84108/32 |
79108 |
7,3 |
30 |
— |
— |
— |
|
6084/16 |
7493 |
14,4 |
20 |
75100 |
9,7 |
23 |
|
6090/16 |
7493 |
8,2 |
20 |
75100 |
6,5 |
23 |
|
7090/16 |
7493 |
13,7 |
16 |
— |
— |
— |
|
7590/16 |
7493 |
7,5 |
16 |
79108 |
11,4 |
19 |
|
70100/16 |
70100 |
5,5 |
16 |
— |
— |
— |
|
70108/16 |
7493 |
21,0 |
12 |
70100 |
9,4 |
14 |
|
84108/16 |
84108 |
27,7 |
12 |
84108 |
9,6 |
15 |
|
6084/8 |
84108 |
19,6 |
12 |
— |
— |
— |
|
6090/8 |
7493 |
14,7 |
9 |
— |
— |
— |
