8. Пример разработки нового изделия с использованием средств автоматизации дизайна
»
В качестве примера рассмотрена разработка нового промышленного изделия - электроскутер, выполненная в Центре проектирования новых изделий (ЦПНИ) ОАО АК «Туламашза- вод» (дизайнер Гаврилин К.В.).
ОАО АК «Туламашзавод» в 1994 году одной из первых в J J России установила в своем ЦПНИ систему автоматизированного проектирования (САПР): графическую станцию Indigo 2 и графический суперкомпьютер Оnyx компании Silicon Graphics (рис. 26).

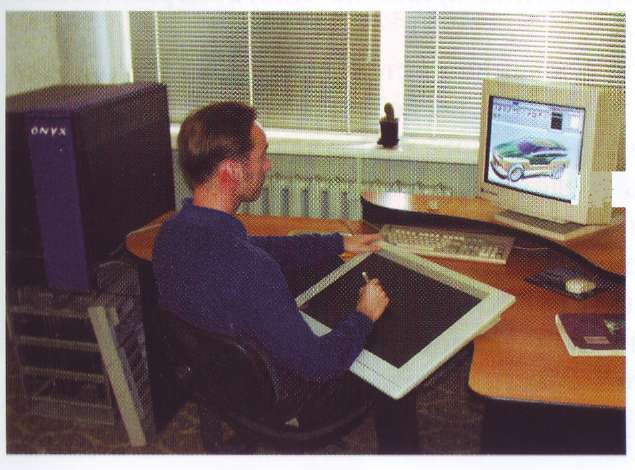

Рис. 26. Рабочее место дизайнера
8.1. Система программного обеспечения Alias|Wavefront
При дизайнерской проработке изделия специалистами данного предприятия используется система программного обеспечения Alias|Wavefront.
Технология, предлагаемая ALIAS, сочетает возможности двумерной и трехмерной компьютерной графики, а также компьютерной анимации, и позволяет выполнить:
Концептуальное моделирование (быстрое получение упрощенных трехмерных реалистичных изображений для выбора концепции будущего изделия из множества вариантов).
Создание компьютерных «рисунков», представляющих собой ортогональные проекции будущего изделия.
Разработку на основе этих рисунков трехмерных компьютерных моделей, точно отражающих форму будущих поверхностей (на этом этапе дизайнер может работать совместно с конструкторами).
Оценку свойств поверхностей, таких как непрерывность кривизны, допуски на отклонение от заданной формы, образование бликов и др.
Получение из этих моделей фотореалистичных изображений, полностью передающих все особенности внешнего вида будущего изделия (а при необходимости и видеофильмов, демонстрирующих действие изделия в окружающей среде).
Передачу смоделированных поверхностей в систему автоматизированного проектирования и/или на установку для быстрого изготовления прототипа и/или на многооперациооные станки с ЧПУ.
Таким образом, использование системы программного обеспечения Alias|Wavefront позволяет резко сократить время дизайнерской проработки изделия, общий цикл его производства и значительно сэкономить средства, обеспечив сквозную автоматизацию производства, начиная от дизайнерских эскизов до воплощения изделия в материале. Удобство работы с текстурами, источниками света и анимацией обеспечивает создание фотореалистичных изображений и видеоклипов, которые могут использоваться для эффективного маркетинга изделия.
8.2. Профессиональные графические планшеты для проектирования
В 1983 г. группа инженеров в Японии придумала первый беспроводный манипулятор и основала компанию Wacom с девизом: «Компьютер - это инструмент для расширения творческих возможностей человека».
Подавляющее большинство произведений профессионального компьютерного искусства создается при помощи графических планшетов Wacom (рис. 27,а). Передовая электромагнитная технология GTS позволила разработать перья и курсоры без проводов, магнитов и батареек (рис. 27,6).
Планшеты совместимы со всеми стандартными приложениями целого ряда операционных систем, а также с подавляющем большинством программного обеспечения для САПР.
Планшеты имеют формат: А5,А4,АЗ,А2.
На всех планшетах вдоль верхнего края расположено меню, открывающее возможность выбора часто используемых функций, макрокоманд и настроек планшета.

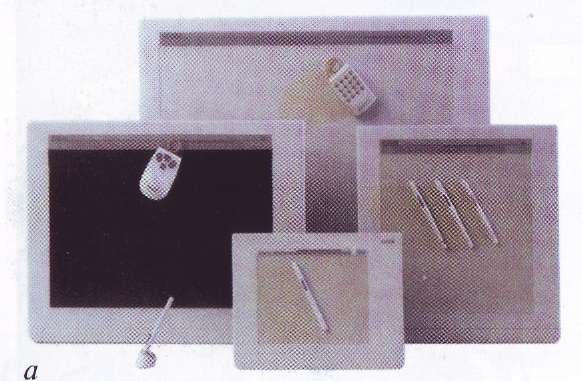

Рис. 27. Инструменты дизайнера: а - графический планшет Wacom; б - перо Wacom
Чуствительное к нажиму перо позволяет регулировать толщину линии и интенсивность цвета в зависимости от силы давления точно также, как и при работе с обычным карандашом. На обратном конце пера расположен чуствительный к нажиму ластик
