Реферат

Водохранилище сезонно-годичного регулирования. Пояснительная записка / Левчук С. Н. гр.В-96– Брест.:2012 – с.: таблиц, источника.

Ключевые слова: река, норма стока, водохранилище, водосброс, расчетная обеспеченность, объем, фильтрация, испарение, год. Содержит результаты гидрологического расчета и водохозяйственных расчетов. В гидрологическом расчете определили средние многолетние величины годового стока с заданной вероятностью превышения, рассчитали внутригодовое распределение годового стока; в водохозяйственных расчетах построили топографические характеристики водохранилища, определили объем заиления и потерь воды из водохранилища, определили полезный объем водохранилища.

СОДЕРЖАНИЕ

Реферат…………………………………………………………………………

Введение………………………………………………………………………..

1. Определение основных исходных данных для расчёта водохранилища сезонно-годичного регулирования……………………………………………

1.1. Определение нормы годового стока при наличии и недостаточности

данных гидрометрических наблюдений……...………………………………

1.2. Определение статистических параметров вариационного стокового

ряда и расчётных величин годового стока заданной вероятности превышения……………………………………………………………………

1.3. Внутригодовое распределение стока……………………………………

2. Определение данных и построение объёмной и топографической характеристик водохранилища……………………………………………….

2.1. Построение объёмной и топографических характеристик водохранилища………………………………………………………………...

3. Вычисление мёртвого объема и потерь воды из водохранилища……….

4. Расчёт полезного объема водохранилища сезонно-годичного регулирования с учетом потерь……………………………………………….

Заключение……………………………………………………………………..

Литература………………………………………………………………………

Введение

Значение гидрологии и регулирования стока определяется следующими задачами водного хозяйства как отрасли науки и техники, охватывающей учет, изучение использование, охрану водных ресурсов, а также борьбу с вредными действиями вод. В данной курсовой работе рассматривается водохранилище сезонно-годичного регулирования. Водохранилище – это искусственный водоем, образованный водоподпорным сооружением на водотоке (наиболее типичная форма водотоков на земле – река, она представляет водоток значительных размеров, питающийся атмосферными осадками со своего водосбора и имеющий четко выраженное русло) с целью хранения и регулирования стока воды. Водотоком в маем случае является река Гривда т.к. запасы пресной воды распределены по территории и во времени неравномерно, то для их хозяйственного использования приходится прибегать к следующему мероприятию направленному на перераспределение стока – к созданию водохранилища.

1. Определение основных исходных данных для расчёта водохранилища сезонно-годичного регулирования.

1.1. Определение нормы годового стока при наличии и недостаточности данных гидрометрических наблюдений

Определим годовой расход воды вероятностью превышения (Р) равной 99% с расчетом параметров кривой распределения методами наибольшего правдоподобия, моментов и графоаналитическим методом для р. Гривда – пгт. Ивацевичи. Исходный ряд приведен в таблице 1.

Таблица 1. Годовые расходы воды в р. Гривда – пгт. Ивацевичи за 1947-1961 г.

№ п/п	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15
Год	1947	1948	1949	1950	1951	1952	1953	1954	1955	1956	1957	1958	1959	1960	1961
Q, м3/с	3,02	2,43	3,06	2,91	3,59	2,65	2,44	1,38	2,35	2,54	2,72	6,12	1,47	3,1	2,16

Ряд наблюдений по реке-аналогу р. Неман – г. Гродно представлен в табл.2

Таблица 2. Годовые расходы воды в р. Неман – г. Гродно за 1947-1981 г.

Для продления короткого ряда наблюдений по исследуемой реке подсчитывается коэффициент корреляции и параметры уравнения регрессии.

Используем два метода продления:

• аналитический (по уравнению регрессии);

• графический (по графику связи).

Определим средние квадратические отклонения рядов:

(1)

(2)

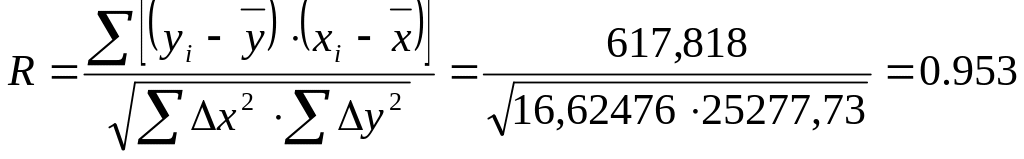

Коэффициент корреляции:

(3)

Вероятная ошибка коэффициента корреляции:

(4)

Наиболее вероятное значение коэффициента корреляции:

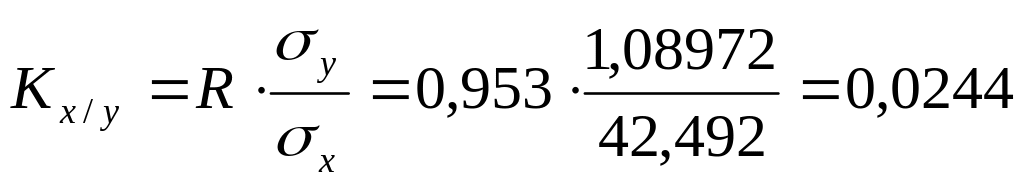

Коэффициент регрессии, представляющий тангенс угла наклона линии связи к оси абсцисс, определяем по формуле:

(5)

(6)

Строим график связи расходов исследуемой реки с расходами реки-аналога. (рис.1)

Приведение исходного ряда к длительному периоду наблюдения осуществляется по двум методам (графическому и аналитическому). Результаты сводим в табл.4. При этом в графы 3 и 4 таблицы 4 просто переписываются наблюденные значения, а восстановленные берутся в скобки. Восстановленные по уравнению значения расходов воды рассчитываем по формуле (6), а по графику снимаем с рис.1 с использованием расходов реки-аналога.

Согласно СНИП 2.01.14-83 систематическое преуменьшение коэффициента вариации исключается путем дополнительного расчета погодичных значений Qi по формуле:

(7)

где: Qi – погодичные значения среднего годового расхода, рассчитанные по уравнению регрессии;

Q_n - норма годового стока для исследуемой реки, вычисленная за период совместных наблюдений с рекой-аналогом;

R – коэффициент корреляции, рассчитанный по формуле (3)

Все значения заносим в таблицу 4.

Таблица 4. Восстановленные и наблюдаемые расходы воды.

№ п/п 1	Годы 2	QА, м3/с 3	Q, м3/с (по графику) 4	Q, м3/с (по уравнению) 5	Q, м3/с (принятые к расчёту) 6
1	1947	190	3,02	3,02	3,02
2	1948	180	2,43	2,43	2,43
3	1949	188	3,06	3,06	3,06
4	1950	185	2,91	2,91	2,91
5	1951	209	3,59	3,59	3,59
6	1952	178	2,65	2,65	2,65
7	1953	173	2,44	2,44	2,44
8	1954	143	1,38	1,38	1,38
9	1955	179	2,35	2,35	2,35
10	1956	201	2,54	2,54	2,54
11	1957	183	2,72	2,72	2,72
12	1958	327	6,12	6,12	6,12
13	1959	154	1,47	1,47	1,47
14	1960	233	3,10	3,10	3,10
15	1961	179	2,16	2,16	2,16
16	1962	205	(3,55)	(3,079)	(3,093)
17	1963	152	(1,80)	(1,78)	(1,731)
18	1964	164	(2,15)	(2,074)	(2,039)
19	1965	173	(2,45)	(2,295)	(2,271)
20	1966	183	(2,75)	(2,54)	(2,528)
21	1967	180	(2,70)	(2,466)	(2,45)
22	1968	185	(2,87)	(2,589)	(2,579)
23	1969	146	(1,65)	(1,633)	(1,577)
24	1970	240	(4,70)	(3,936)	(3,991)
25	1971	182	(2,74)	(2,515)	(2,502)
26	1972	155	(1,86)	(1,854)	(1,809)
27	1973	171	(2,38)	(2,246)	(2,22)
28	1974	214	(3,72)	(3,299)	(3,323)
29	1975	192	(3,10)	(2,76)	(2,758)
30	1976	152	(1,80)	(1,78)	(1,731)
31	1977	203	(3,40)	(3,03)	(3,043)
32	1978	242	(4,75)	(3,99)	(4,048)
33	1979	239	(3,48)	(3,91)	(3,964)
34	1980	205	(3,50)	(3,079)	(3,093)
35	1981	205	(3,50)	(3,079)	(3,093)
среднее			2,88	2,74	2,737

Для дальнейших расчетов принимается гидрологический ряд расходов из последней графы. Норма стока при этом составит =2,737 м /с.

Вывод: Норма годового стока составляет 2,737 м³/с
