Принципы действия и устройство подводной лодки рассматриваются вместе, так как они тесно связаны. Определяющим является принцип подводного плавания. Отсюда, основные требования к ПЛ это:

• выдерживать давление воды в подводном положении, то есть обеспечивать прочность и водонепроницаемость корпуса.

• обеспечивать управляемые погружение, всплытие, и смену глубины.

• иметь оптимальное с точки зрения ходкости обтекание

• сохранять работоспособность (боеспособность) во всём диапазоне эксплуатации по физическим, климатическим условиям и условиям автономности.

Устройство одной из первых субмарин, «Пионер», 1862

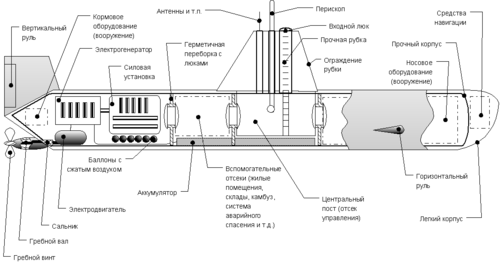

Схема устройства подводной лодки

Прочность и водонепроницаемость

Обеспечение прочности является самой трудной задачей, и потому главное внимание уделяется ей. В случае двухкорпусной конструкции давление воды (избыточные 1 кгс/см² на каждые 10 м глубины) принимает на себя прочный корпус, имеющий оптимальную форму для противостояния давлению. Обтекание обеспечивается лёгким корпусом. В ряде случаев при однокорпусной конструкции прочный корпус имеет форму одновременно удовлетворяющую и условиям противостояния давлению, и условиям обтекаемости. Например, такую форму имел корпус подводной лодки Джевецкого, или британской сверхмалой субмарины X-Craft.

Участок прочного корпуса со шпангоутами

Прочный корпус (пк)

Содержит все основные системы и устройства, а часто и грузы, является основой для остальных конструкций ПЛ. Для обеспечения живучести он разделен водонепроницаемыми переборками на отсеки.

Будь он сплошным, глухим, простой геометрической формы, этого хватило бы, чтобы обеспечить прочность, но на практике всё обстоит иначе: в подводной лодке нужны горловины люков, шахты, валопроводы, клапана, и прочее — есть масса мест, где однородность корпуса нарушается. Каждое из них — концентратор напряжений, то есть слабое место. Именно там начнётся разрушение под нагрузкой. А значит, в таких местах нужны усиления — дополнительные элементы набора, утолщения обшивки.

От того, насколько прочен корпус, какое давление воды он может выдерживать, зависит важнейшая тактическая характеристика ПЛ — глубина погружения. Глубина определяет скрытность и неуязвимость лодки, чем больше глубина погружения, тем сложнее обнаружить лодку и тем сложнее поразить её. Наиболее важны рабочая глубина — максимальная глубина, на которой лодка может находиться неограниченно долго без возникновения остаточных деформаций, и предельная глубина — максимальная глубина, на которую лодка еще может погружаться без разрушения, пусть и с остаточными деформациями.

Разумеется, прочность должна сопровождаться водонепроницаемостью. Иначе лодка, как и всякий корабль, просто не сможет плавать.

Перед выходом в море или перед походом, в ходе пробного погружения, на ПЛ проверяется прочность и герметичность прочного корпуса. Непосредственно перед погружением из лодки с помощью компрессора (на дизельных ПЛ — главного дизеля) частью откачивается воздух, чтобы создать разрежение. Подается команда «слушать в отсеках». Одновременно следят за отсечным давлением. Если слышен характерный свист воздуха, и/или давление быстро восстанавливается до атмосферного, прочный корпус негерметичен. После погружения в позиционное положение подается команда «осмотреться в отсеках», и корпус и арматура визуально проверяются на течи.

Лёгкий корпус (ЛК)

Обводы легкого корпуса обеспечивают оптимальное обтекание на расчетном ходу. В подводном положении внутри легкого корпуса находится вода, — внутри и снаружи него давление одинаково и ему нет надобности быть прочным, отсюда его название. В легком корпусе располагают оборудование, не требующее изоляции от забортного давления: балластные и топливные (на дизельных ПЛ) цистерны, антенны ГАС, тяги рулевого устройства.

Схематический разрез однокорпусной ПЛ 1 — прочный корпус, 2 — ЦГБ, 3 — прочная рубка, 4 — ограждение рубки, 5 — надстройка

Типы конструкции корпуса

• Однокорпусные: цистерны главного балласта (ЦГБ) находятся внутри прочного корпуса. Легкий корпус только в оконечностях. Элементы набора, подобно надводному кораблю, находятся внутри прочного корпуса. Достоинства такой конструкции: экономия размеров и веса, соответственно меньшие потребные мощности главных механизмов, лучшая подводная маневренность. Недостатки: уязвимость прочного корпуса, малый запас плавучести, необходимость выполнять ЦГБ прочными. Исторически, первые ПЛ были однокорпусными. Большинство американских АПЛ также однокорпусные.

Схематический разрез двухкорпусной ПЛ 2 — легкий корпус, 6 — верхний стрингер ЛК, 7 — пластинчатый киль

• Двухкорпусные (ЦГБ внутри легкого корпуса, легкий корпус полностью закрывает прочный): у двухкорпусных ПЛ элементы набора обычно находятся снаружи прочного корпуса, чтобы сэкономить место внутри. Достоинства: повышенный запас плавучести, более живучая конструкция. Недостатки: увеличение размеров и веса, усложнение балластных систем, меньшая маневренность, в том числе при погружении и всплытии. По такой схеме построено большинство русских/советских лодок. Для них стандартное требование — обеспечение непотопляемости при затоплении любого отсека и прилегающих к нему ЦГБ.

Схематический разрез полуторакорпусной ПЛ 7 — коробчатый киль

• Полуторакорпусные: (ЦГБ внутри легкого корпуса, легкий корпус частично закрывает прочный). Достоинства полуторакорпусных ПЛ: хорошая маневренность, сокращенное время погружения при достаточно высокой живучести. Недостатки: меньший запас плавучести, необходимость помещать больше систем в прочный корпус. Такой конструкцией отличались средние ПЛ времен Второй мировой войны, например немецкие типа VII, и первые послевоенные, например тип «Гуппи», США.

• Многокорпусные (несколько прочных корпусов внутри одного легкого): такая конструкция нетипична. Известны проекты «Долфейн»(Нидерланды), имеющий три прочных корпуса внутри одного лёгкого, и проект 941 («Акула», СССР), имеющие два основных прочных корпуса и три соединяющих их отсека внутри одного лёгкого корпуса. Некоторые авторы относят проект 941 к двухкорпусным.

Надстройка

Надстройка формирует дополнительный объем над ЦГБ и/или верхнюю палубу ПЛ, для использования в надводном положении. Выполняется лёгкой, в подводном положении заполняется водой. Может играть роль дополнительной камеры над ЦГБ, страхующей цистерны от аварийного заполнения. В ней же располагают устройства, не требующие водонепроницаемости: швартовное, якорное, аварийные буи. В верхней части цистерн находятся клапана вентиляции (КВ), под ними — аварийные захлопки (АЗ). Иначе их называют первыми и вторыми запорами ЦГБ.

Прочная рубка (вид через нижний рубочный люк)

Прочная рубка

Устанавливается на прочном корпусе сверху. Выполняется водонепроницаемой. Является шлюзом для доступа в ПЛ через главный люк, спасательной камерой, а часто и боевым постом. Имеет верхний и нижний рубочный люк. Через нее же обычно пропущены шахты перископов. Прочная рубка обеспечивает дополнительную непотопляемость в надводном положении — верхний рубочный люк высоко над ватерлинией, опасность заливания ПЛ волной меньше, повреждение прочной рубки не нарушает герметичности прочного корпуса. При действии под перископом рубка позволяет увеличить его вылет — высоту головки над корпусом, — и тем самым увеличить перископную глубину. Тактически это выгоднее — срочное погружение из-под перископа происходит быстрее.
