Мідіергономіка

Мідіергономіка - дослідження та проектування систем "людина-колектив", "колектив-машина", "людина-мережа", "колектив-організація". Міді-ергономіка досліджує взаємодії на рівні робочих місць і виробничих завдань. У сферу інтересів міді-ергономіки входять:

1. проектування організацій

2. планування робіт

3. населеність робочих приміщень

4. гігієна праці

5. проектування інтерфейсів мережних програмних продуктів

Це - дослідження та проектування систем "людина - робоча група, колектив, екіпаж, організація", "колектив - машина", "людина-мережа, мережеве співтовариство", "колектив - організація", Сюди входить і проектування організацій, і планування робіт, і населеність робочих приміщень, та гігієна праці, та проектування АРМ залів з дисплеями загального користування, проектування інтерфейсів мережних програмних продуктів, і багато, багато іншого. Досліджується взаємодія на рівні робочих місць і виробничих завдань.

Мікроергономіка

Мікроергономіка - дослідження та проектування систем "людина-машина".

 Сюди-ж включаються інтерфейси "людина-комп'ютер" (комп'ютер розглядається як частина машини - наприклад, в кабіні винищувача є дисплеї), - як апаратні інтерфейси, так і програмні. Відповідно, "ергономіка програмного забезпечення" - це підрозділ мікроергономікі. Сюди ж відносяться системи "людина-комп'ютер-людина", "людина-комп'ютер-процес", "людина - програма, ПО, ОС".

Макроергономіка досліджує і проектує більш загальні системи, такі як «людина-суспільство», «організація-система організацій».

Антропометричні основи проектування. Наука про розміри тіла

Схема розподілу людей за характеристиками зростання показує відсоток невраховуваних при проектуванні виробів людей, чий зріст менше 5 і перевищує 95 перцентілі. Це жінки зростання яких від 115 см і більше 175 і чоловіки зростом більше 180 см. тобто якщо у вас в легковій машині голова в стеля впирається або ноги не прибираються - це працює правило антропометричній схеми для промислових товарів.

Деякі стандартні розміри

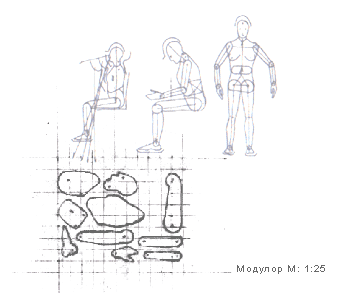

Рис. 1. Модулор

Наведені в цьому розділі дані (рис. 2 і 3, табл. 1 і 2) призначені для їх використання при проектуванні галузевого обладнання і робочих місць. Але це не виключає їх застосовності і для інших європейців, якщо немає особливої ​​необхідності точно враховувати вікові, расові, географічні ознаки.

Рис. 2. Розміри тіла чоловіка.

Середні розміри чоловіків за останні 30 років

Табл. 1.

Позиція на рис.	Розмір	Середнє значення, мм	Середньоквадратичне відхилення, мм
1	Ріст	1680	58
2	Зона досягнення в висоту	2140	84
3	Довжина руки, витягнутої вбік	723	33
4	Довжина ноги в положенні стоя	900	43
5	Ширина плеч	380	18
6	Довжина плеча	327	17
7	Висота очей над підлогою	1560	58
8	Висота плечевої точки	1370	55
9	Довжина руки вниз	754	35
10	Висота талиї від підлоги	1035	47
11	Довжина руки, вперед	743	33
12	Найбільший боковой розмір	300	-
13	Ріст в сидячому положенні	1310	43
14	Висота очей від підлоги (сидяче положення)	1180	43
15	Найбільша фронтальна ширина	448	32
16	Найбільша ширина бедер	344	21
17	Висота сидіння	422	22
18	Висота лопаток над сидінням	435	27
19	Висота плеча над сидінням	586	27
20	Висота локтя над сидінням	232	25
21	Висота коліна	506	24
22	Довжина передпліччя і кисті	465	20
23	Довжина бедра под коліном	490	22
24	Довжина ноги в сидячому положенні	1040	48

Рис. 3. Розміри тіла жінки.

Середні розміри жінки за останні 30 років

Табл. 2.

Позиція на рис.	Розмір	Середнє значення, мм	Середньоквадратичне відхилення, мм
1	Ріст	1567	57
2	Зона досягнення в висоту	1981	76
3	Довжина руки, витягнутої вбік	661	30
4	Довжина ноги в положенні стоя	835	41
5	Ширина плеч	349	16
6	Довжина плеча	302	16
7	Висота очей над підлогою	1458	55
8	Висота плечевої точки	1281	52
9	Довжина руки вниз	697	31
10	Висота талиї від підлоги	976	43
11	Довжина руки, вперед	686	31
12	Найбільший боковой розмір	300	-
13	Ріст в сидячому положенні	1211	45
14	Висота очей від підлоги (сидяче положення)	1100	42
15	Найбільша фронтальна ширина	452	44
16	Найбільша ширина бедер	388	31
17	Висота сидіння	370	22
18	Висота лопаток над сидінням	426	23
19	Висота плеча над сидінням	560	27
20	Висота локтя над сидінням	235	25
21	Висота коліна	467	24
22	Довжина передпліччя і кисті	427	18
23	Довжина бедра под коліном	472	22
24	Довжина ноги в сидячому положенні	983	47

У той же час зауважимо, що американці трохи крупніші нас: чоловіки на 4,16%, жінки - на 4,33%. Всесвітня організація охорони здоров'я відзначає небезінтересний зв'язок розмірів людини і його економічного становища: у Великобританії середній зріст директорів досягає 1800 мм, тоді як у некваліфікованих робітників він становить 1700 мм.

Соматичні типи

Незважаючи на велику різноманітність, різне статура можна умовно звести до трьох типів, які називають соматичними. Соматографія відрізняється від антрополітріі тим, що розглядає не стільки розміри тіла (антропометричні ознаки), скільки їх співвідношення.

Згадані три соматичні типи людей середнього віку такі (на прикладі чоловіків).

Ектоморфний. Його характерні ознаки: маленька голова, подовжені пропорції тіла, вузьке обличчя, виражена загальна рухливість. Середній зріст досягає 1770 мм, середня вага 64 кг.

Мезоморфний тип характеризується кубічної формою голови, масивним щільним тілом, потужною мускулатурою, деякою незграбністю і повільністю. Середній зріст 1740 мм, середня вага 75 кг.

Ендоморфний тип відрізняється м'якими округлими формами, зниженим м'язовим тонусом, круглою головою, порівняно невеликий фізичною силою, відносно малою щільністю тіла, що дозволяє йому легко триматися на воді. Середня вага 81 кг, середній зріст 1660 мм.

Найбільшу користь наведені дані можуть принести, якщо їх застосування співвідносити з функціональністю, наприклад, для визначення меж досяжності, необхідного вільного простору, оптимальних зон обслуговування. При цьому більшість людей виявиться за своїми розмірами десь у середині нормального розподілу і лише невелике число буде по його краях.

З точки зору економіки, далеко не завжди виправдовується створення виробів, обладнання особливо, з розрахунку на всіх людей. Часто більш доцільно зробити упор на відповідний інтервал розподілу. На основі середньої величини розміру А і середньоквадратичного відхилення можна виявити відсоток працюючих, у яких значення антропометричного ознаки укладається в той чи інший інтервал при нормальному законі розподілу. Так, в інтервал А ± 3 потрапляє 99,7% осіб, у інтервал А ± 2 - 95%, А ± 1,65 - 90% і А ± 1,15 - 75%. На підставі цих даних розраховують у кожному випадку відсоток людей, розмірами яких задовольняє створювана конструкція, забезпечуючи оптимальну досяжність, тоді як інша частина працюючих може відчувати деякі незручності. Досвід свідчить, що такий компроміс обгрунтований економічно і прийнятний з точки зору працюючих.

Рис. 4. Розміри кисті.

Табл. 3.

Позиція на рис.	Розміри кисті	Середнє значение, мм
		чоловіки	жінки
1	Довжина	175	160
2	Ширина	94	80
3	Товщина	27	20
4	Обхват	265	230
5	Обхват зап’ястя	160	140

Крім описаних розмірів певну роль відіграють розміри кисті (рис. 4), наведені в табл. 3. Ці розміри, як і будова кисті, використовуються в хіротехніке (від грец. Хіросі - рука) для проектування ручного інструменту, усіляких ручок і рукояток, органів управління, кнопок, тумблерів, маховичків. При їх конструюванні розміри узгоджуються також з особливостями захоплення рукою. Так, діаметр ручок регулювання електронного устаткування не повинен перевищувати 50 мм. Для операцій, що вимагають швидких поворотів ручки пальцями, її діаметр повинен бути близько 15 мм, а довжина - близько 40 мм. Якщо для поворотів потрібні істотні зусилля зап'ястя, то довжина рукоятки, вміщеній на кривошипі, повинна становити 90 мм при діаметрі 25 мм. Для поворотів плоскої круглої зубчастої ручки розкритою кистю при значному опорі діаметр ручки вибирається в межах від 75 до 120 мм. Найменші розміри круглої ручки з прямою рискою, що повертається великим і вказівним пальцями, повинні становити 12 мм у довжину при діаметрі 6 мм і дотичному зусиллі 65 гс.
