Атс Устройство и схема сети
АТС
Квартальный узел
Домашний
узел
О
птический
кросс

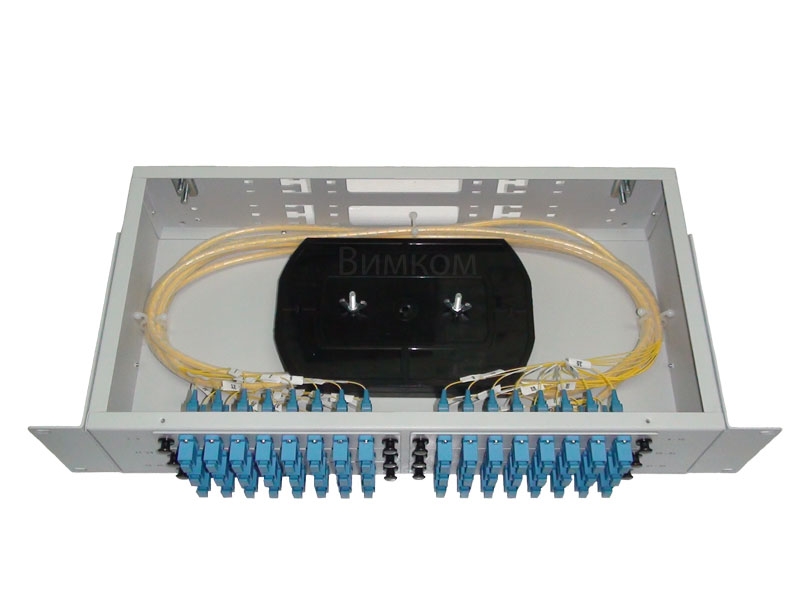

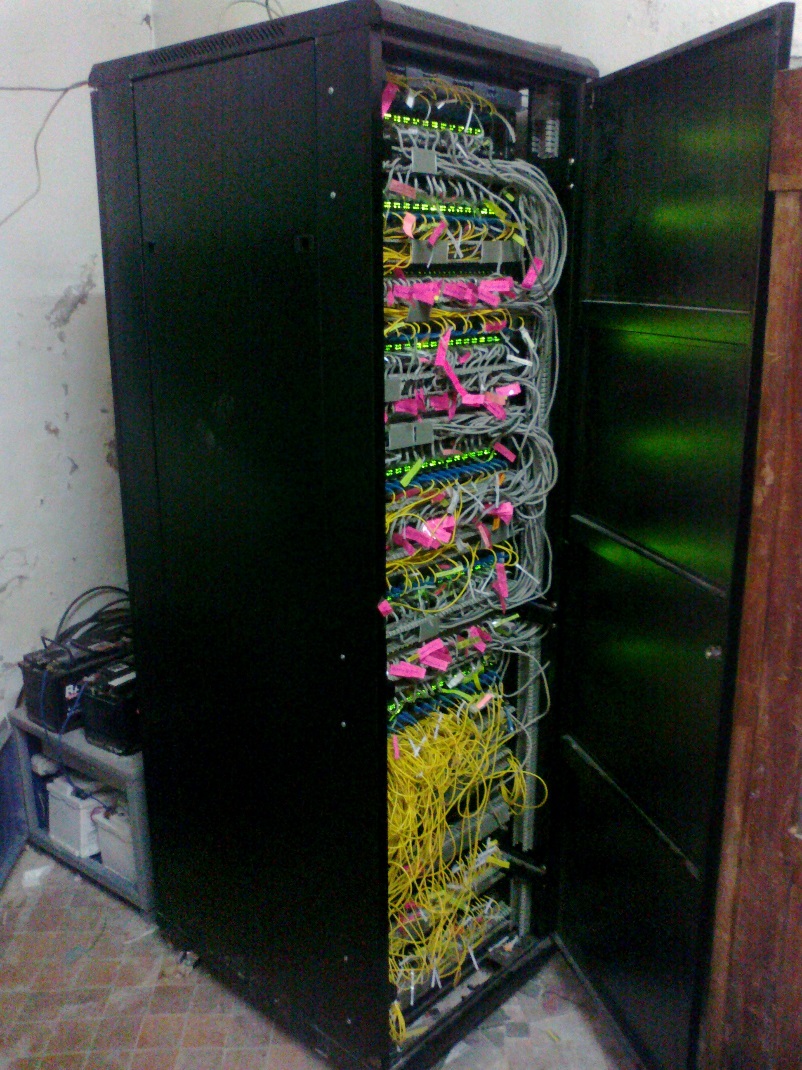

Устройство линии связи: от АТС по оптоволокну сигнал идет до квартального узла(КВУ), проходит через оптический кросс, разваривается по жилам и по оптическому патчкорду поступает на шасси медиаконвертеров, подключается к плате, из той же платы выходит уже преобразованный, электрический сигнал по кабелю типа «витая пара» UTP cat.5e до свитча Cisco, который запрограммирован раздавать интернетв нужных объемах нужным пользователям, далее сигнал снова преобразуется в световой импульс и идет до домашнего узла. Домашний узел состоит так же из свитча Cisco, медиаконвертера и абонентского кросса. Сигнал приходит по волоконно-оптическому кабелю, поступает в абонентский кросс, сваривается с оптическим патчкордом, по которому сигнал следует далее до медиаконвертера, где преобразуется в электрический, передается по витой паре до свитча, свитч распределяет должным образом данные и от свича по витой паре сигнал идет непосредственно до абонента. Примечание. Расположение абонента не может быть далее 100 м от домашнего узла, т.к. сигнал по витой паре длиннее 100м приобретает слишком большое затухание и становится более чувствительным к помехам.
Краткое сообщение о содержании и выполнении индивидуального задания
Индивидуальное задание, предоставленное студенту для повышения его практических навыков работы успешно выполнено. Проведен ряд мероприятий для объяснения нового материала и закрепления знаний уже полученных. За период прохождения практики узнал много нового о волоконно-оптических линиях связи, их обслуживанию, монтажу и прочей работе.
Заключение
Мной, студентом группы ЕСК 2-10, успешно пройден курс летней производственной практики в компании интерне-провайдере ОсОО Акнет, в ходе которой приобретены ценные практические навыки, а так же подкреплена теоретическая база.
