62. Бетоносмесители. Классификация.

Для приготовления цементобетонных смесей и растворов применяют стационарные и передвижные бетоносмесители и растворо-смесители. смесители бывают гравитационные (перемешивание происходит в результате свободного падения материалов) и с принудительным перемешива­нием. Первые смесители применяют для получения пластичных бе­тонных смесей, вторые — растворов и жидких бетонных смесей. Смесительные машины делятся на машины периодического и непре­рывного действия. Смесительные машины периодического действия характеризуются объемом готового замеса, а также объемом смесительного барабана по загрузке — суммой объемов сухих материалов.

Смесительные барабаны у машин принудительного действия часто выполняют неподвижными, а у машин свободного перемешивания — всегда вращающимися.

Бетоносмесители периодического действия гравитационного типа выпускаются с барабанами, обеспечивающими выдачу готового за­меса объемом 65, 100, 165, 330, 380 и 1600 л. Бетоносмесители с объемом готового замеса 65 и 165 л изготовляют передвижными с опрокидными грушевидными бараба­нами, остальные — стационарными с двухконусными наклоняющи­мися барабанами.

Бетоносмесители принудительного перемешивания делятся на противоточные, где вращение чаши и смесительных лопастей про­исходит в противоположных направлениях, а также на роторные и планетарно-роторные, где смесительная чаша неподвижна.

Бетоносмесители непрерывного действия (рис. 179) выпускают производительностью 5, 15, 30, 60 и 120 м³/ч: бетоносмеситель производительностью 120 м³/ч — гравитационным (рис. 179, б), осталь­ные—двухвальными лопастными смесителями.

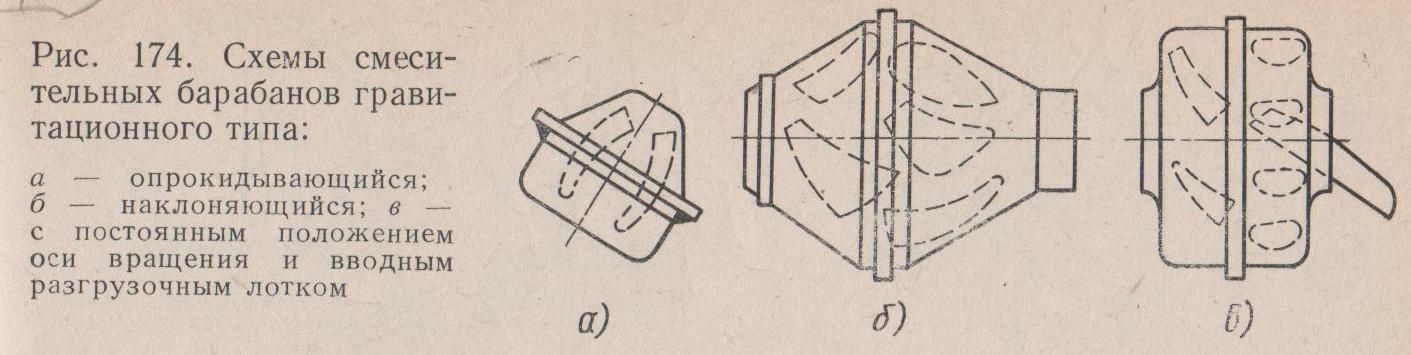

63. Принципиальная схема устройства бетоносмесителей гравитационного (свободного) перемешивания. Определение производительности. Геометрический и производственный объём барабана.

Бетоносмесители периодического действия гравитационного типа выпускаются с барабанами, обеспечивающими выдачу готового за­меса объемом 65, 100, 165, 330, 380 и 1600 л. Бетоносмесители с объемом готового замеса 65 и 165 л изготовляют передвижными с опрокидными грушевидными бараба­нами, остальные — стационарными с двухконусными наклоняющи­мися барабанами.

Производительность смесительных машин периодического дей­ствия:

П = Vnk/1000, (в м³/ч)

где V — полезный объем смесительного барабана, л; k — коэффициент, харак­теризующий выход смеси, для бетонных смесей k = 0,6 ... 0,7 и для растворов k = = 0,85 ... 0,95; п — число замесов за 1 ч работы, п = З600/Т_ц (Т_ц — продолжи­тельность цикла, Тц = /j -f t₉ + t₃, здесь t_x — время на загрузку, при загрузке из дозаторов t_t =10 ... 15 с и при загрузке ковшом скипового подъемника t_x =15 ... 30 с; t₂ — время, затрачиваемое на перемешивание, t₂= 60 ... 150 с; t_a— время, затрачиваемое на разгрузку, при разгрузке опрокидного или наклоняюще­гося барабана t_a =15 ... 30 с и при разгрузке барабана с вводным разгрузоч­ным лотком t_a =30 ... 60 с). Геометрический объем смесительного барабана превышает полезный объем в 2,5 ... 3 раза.
