3.1 Обробка циліндричних зовнішніх і внутрішніх поверхонь.

Схеми обробки циліндричних зовнішніх і внутрішніх поверхонь на токарно-гвинторізному верстаті показані на рис.9.:

• обточування зовнішніх циліндричних поверхонь прохідними різцями з поздовжньою подачею – рис.9.а. Ступінчаті вали обточують за схемами поступового зрізання припуску на кожній частині вала (рис.9. б) або зрізанням на кожній частині вала зразу всього припуску (рис.9. в);

• підрізання торців заготовки підрізними різцями з поперечною подачею різця рис.9. г;

• обточування заокруглень між ступенями валів – рис.9. д;

• проточування канавок прорізними різцями – рис.9. е;

• свердління, зенкерування, розвертання отворів відповідними інструментами, які закріплюють у пінолі задньої бабки, з поздовжньою подачею пінолі вручну рис.9. є;

• розточування наскрізних циліндричних отворів прохідними розточувальними різцями (рис.9. ж), а глухих або ступінчатих - упорними (рис.9. з);

• відрізання оброблених деталей відрізними різцями з прямою головною різальною кромкою (рис.9. и) або похилою різальною кромкою (рис.9. і).

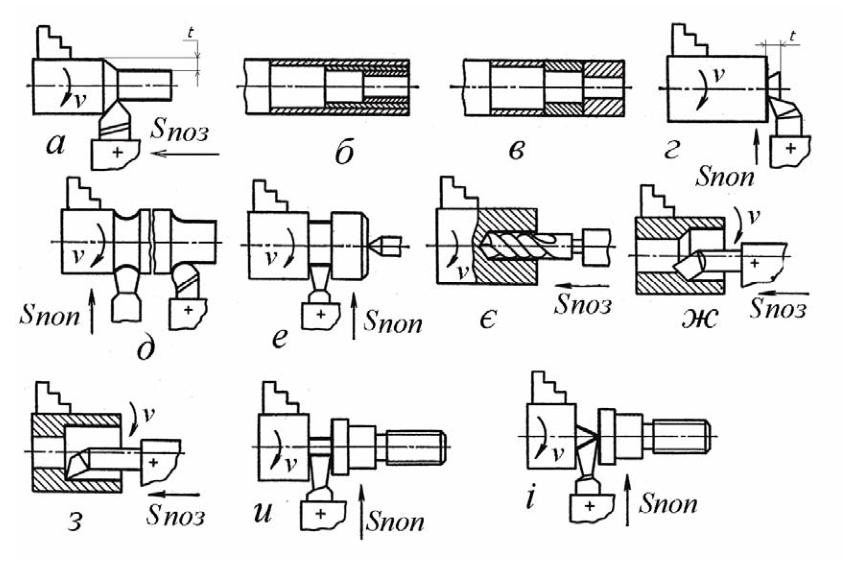

Рис.9. Схеми обробки циліндричних зовнішніх і внутрішніх поверхонь на токарно-гвинторізному верстаті.

3.2 Налаштування верстата 1и611п для нарізання різьби.

Налаштування токарного верстата для нарізання різьби полягає в тому, щоб забезпечити переміщення різця на величину кроку (ходу) різьблення за один оборот деталі.

Налаштування верстатів проводиться шляхом відповідної установки важелів на коробці подач, а при нарізанні різьби заданого кроку, відсутнього в коробці подач, шляхом підбору змінних шестерень на гітарі верстата.

Передача руху від шпинделя верстата до ходового гвинта відбувається через дві групи шестерень. Перша група має постійне передаточне відношення. Вона служить для зміни напрямку обертання ходового гвинта. Зазвичай передаточне відношення цієї групи дорівнює 1. Передаточне відношення другої групи можна змінювати, встановлюючи шестерні з різними числами зубів. Відомо, що передаточне відношення пари зубчастих коліс, що мають відповідно числа (провідне колесо, від якого передається обертання; ведене колесо, що сприймає обертання), дорівнює відношенню числа зубів ведучого колеса до числа зубів веденого. Якщо є дві або більше пар коліс, то загальне передаточне відношення буде дорівнює добутку передаточних відношень кожної пари. В якості змінних коліс зазвичай застосовуються набори шестерень, у яких числа зубів кратні п'яти: 20, 25, 30 і т. д. до 120, іноді набори кратні трьом: 21, 24, 27 і т. д. до 120. У кожен набір входить шестерня з 127 зубами, необхідна для нарізування дюймових різьблень на верстатах, що мають ходовий гвинт з метричної нарізкою, і метричних різьблень на верстатах, у яких ходовий гвинт з дюймовою різьбою.

Точна конічна різьба може бути нарізана за допомогою конусної лінійки. Налаштування верстата проводиться так само, як і для нарізування різьби на циліндричній поверхні. Нарізання конічної різьби шляхом зміщення задньої бабки дає неправильне різьблення.
