3.Токарно-гвинторізний 1и611п.
Універсальний токарно-гвинторізний верстат 1И611П (рис.8.) підвищеної точності інструментальної групи призначений для виконання найрізноманітніших робіт в центрах, цангових або кулачкових патронах з чорним та кольоровим металам, включаючи точіння конусів, а також для нарізування метричних, модульних, дюймових різьблень.
Верстат застосовується для чистових і напівчистових робіт в одиничному і дрібносерійному виробництві. Верстати призначені для експлуатації переважно в багатоповерхових будівлях, а також у рухливих ремонтних майстерень і судах.
Верстат забезпечує:
Різноманітні токарні роботи в центрах, цанговому і кулачковому патронах;
Широкий діапазон чисел оборотів і подач, забезпечують продуктивну обробку при гарній якості поверхні;
фрезерні роботи, а також обробку кінцевим інструментом, встановленим у свердлильному патроні;
зовнішнє та внутрішнє шліфування деталей у центрах та патроні.
Особливості конструкції верстата :
Універсальна коробка подач дає можливість нарізати всі метричні різьби і поширені дюймові та модульні різьби без зміни шестерень на гітарі;
Виключається необхідність обслуговування з заднього боку верстата, що важливо при обмежених виробничих площах;
Зварений контейнер з вбудованим електроустаткуванням і ємністю МОР;
Об'ємний стружкозбірник, зручне видалення стружки;
Запобіжний пристрій від перевантаження механізму подач;
Механізм-верньєр для точного відліку поперечного переміщення супорта;
фрезерне пристосування, яке встановлюється на поперечній каретці супорта;
Управління подачами забезпечується однією рукояткою, напрямок включення якої збігається з напрямком переміщення супорта з різцевою головкою;
Беззазорна фіксація різцевою головки забезпечує високу жорсткість і точність установки;
Ходовий гвинт змазується автоматично при нарізуванні різьби;
Конструкція шпиндельного вузла дозволяє швидко змінити приводні ремені без розбирання вузла;
Станина верстата виготовлена з хромонікелевого чавуну, напрямні загартовані струмами високої частоти і відшліфовані;
Механізм зупину, розташований у фартусі, оберігає механізми подач від перевантажень, а також дозволяє працювати по жорсткому упору при точінні.

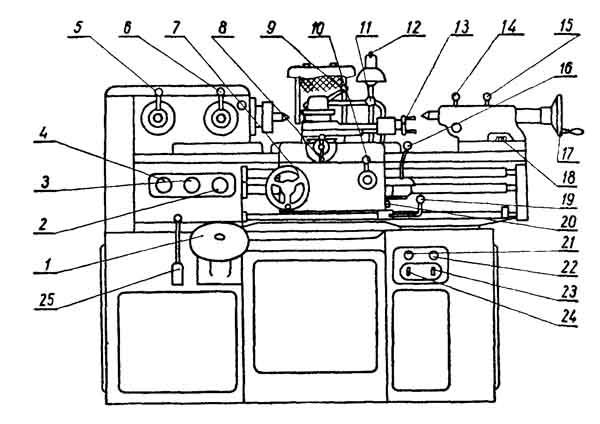

Рис.8. Розміщення елементів керування токарно-гвинторізного верстата 1И611П
1.Маховик вибору швидкостей шпинделя. 2.Рукоятки перемикання подач і різь. 3.Рукоятка перемикання подач і різь. 4.Рукоятка перемикання подач і різь. 5.Рукоятка перемикання трензеля і ланки збільшення кроку. 6.Рукоятка перемикання перебору. 7.Маховик ручної поздовжньої подачі. 8.Рукоятка ручного поперечної подачі. 9.Рукоятка закріплення різцевої головки. 10.Рукоятка включення і виключення ходового гвинта. 11.Рукоятка фіксації системи охолодження. 12.Тумблер «Освітлення». 13.Рукоятка переміщення верхніх санчат 14.Рукоятка затиску пінолі. 15.Рукоятка закріплення задньої бабки на станині. 16.Рукоятка реверсування подачі. 17.Маховик переміщення пінолі. 18.Гайка для закріплення задньої бабки на станині. 19.Рукоятка пуску і зупину. 20.Рукоятка регулювання запобіжного механізму. 21.Кнопка «Стіл» головного руху. 22.Кнопка «Пуск» головного руху. 23.Пакетний вимикач «Охолодження». 24.Пакетний вимикач "Мережа". 25.Рукоятка перемикання швидкостей шпинделя.
