21Режимы работы усилительного каскада (а,б,с,).
Нагрузочная характеристика
В цепь транзистора ( в эмиттерную или коллекторную) включается нагрузка. Наиболее простой случай, когда эта нагрузка активная. При наличии нагрузки напряжение Uкэ не остается постоянным: Uк = Uкэ + Iк Rк
С оотношение показывает, что ток коллектора Iк зависит не только от тока базы, но и от напряжения Uкэ на коллекторном переходе.
Iк = - Uкэ 1)

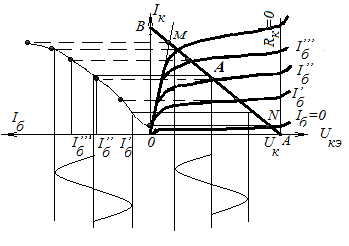

З ависимость является линейной. Совмещение этой характеристики с выходной характеристикой позволяет построить зависимость Iк(Iб). На выходной характеристике строится прямая АВ, представляющая собой Iк=f(Uкэ) (ХХ).
Точка В соответствует Uкэ=0. В этом случае Iк = . (КЗ).
Точка А соответствует Iк=0. В этом случае Uк =Uкэ. Прямая АВ называется нагрузочной прямой, или выходной нагрузочной характеристикой, или линией нагрузки. По точкам пересечения нагрузочной прямой с выходными характеристиками можно построить зависимость Iк=f(Iб), позволяющую произвести соответствующий расчет. Эта линия называется динамической переходной характеристикой.
Положение точки В линии нагрузки зависит от Rк. При Rк=0, Iк = . Линия проходит вертикально из точки А. В этом случае динамическая переходная характеристика пройдет выше построенной и будет называться статической переходной характеристикой (Uкэ не меняется).
При Rк= Iк= . При увеличении Rк наклон прямой уменьшается, уменьшается и максимальное значение Iк.
Рабочая точка выбирается на нагрузочной прямой. Возможны три основные области работы транзистора.
Участок МN--активная область. Все линейные усилительные схемы работают в этой области. Транзистор работает при прямом смещении на эмиттерном и обратном смещении на коллекторном переходах. Для малого сигнала дифференциальный коэффициент усиления тока
β= ,
соответствующий наклону динамической переходной характеристики в рабочей точке. Для большого сигнала интегральный коэффициент усиления тока
В≈ ,
соответствующий наклону прямой, проходящей через рабочую точку и начало координат.
Область отсечки—область, лежащая ниже линии Iб = 0, т.е. базовый ток Iб должен быть отрицательным. В этом случае оба перехода транзистора работают при обратном смещении. Обратный ток коллекторного перехода скомпенсирован отрицательным напряжением на базе. Транзистор заперт. В кремниевых транзисторах этот ток практически равен нулю. Поэтому линия Iб = 0 проходит по оси координат. Транзисторы запираются при Iб = 0.
Область насыщения—характеризуется прямым смещением обоих переходов транзистора. Это состояние возникает при увеличении тока базы выше прямой 0М. Ток базы в точке М называется критическим. Для насыщения используют ток базы в К раз больший критического. К называется коэффициентом насыщения. Обычно К=1.5…3.
Области отсечки и насыщения широко используются в импульсной технике, в том числе и в микросхемах. Режимы называют ключевыми. Токи базы выбирают такими, чтобы транзистор переходил из области отсечки в область насыщения и наоборот. Режим работы усилительного каскада в ключевом режиме называется режимом класса D. Важными параметрами ключевого режима являются время нарастания тока коллектора и время рассасывания носителей заряда.
Существует еще три режима работы усилительного каскада: режимы класса А, класса В и класса С.
В
режиме
А
рабочая точка состояния покоя (постоянного
тока коллектора) выбирается в
середине линейного участка динамической
характеристики (точка А). В этом режиме
изменения тока базы передаются в ток
коллектора с минимальными нелинейными
искажениями. Для создания этого режима
на базу должно быть подано постоянное
смещение. Независимо от того, подается
входной сигнал или нет, ток смещения
протекает всегда и усилитель расходует
мощность P
=Ik0EK.
КПД усилителя в режиме А оказывается
менее 25%. Режим используется в при малых
мощностях.
В режиме В рабочая точка выбирается вблизи области отсечки. Вследствие этого в двухполярных входных сигналах усиливается только одна полярность входного напряжения. Режим работы активного элемента принято характеризовать углом отсечки.
Под
углом отсечк
и
понимают выраженную в градусах половину
части периода входного напряжения, в
течение которой в активном элементе
протекает ток. В режиме класса В угол
отсечки Ѳ= 900.
В режиме класса А Ѳ=1800.
КПД режима может достигать 60…70%.
Недостатком режима являются большие
нелинейные искажения. Применяются в
двухтактных усилителях.
С целью уменьшения нелинейных искажений применяют смешанный режим АВ, при котором 900< Ѳ<1800.
В режиме С рабочая точка выбирается в области отсечки! Ѳ<900. Усилитель усиливает только часть входного сигнала, выходящего за область отсечки. Только тогда через него и начинает протекать ток. КПД достигает 85%. Зато большие нелинейные искажения. Применяется в импульсных устройствах и усилителях повышенной мощности.
