18Положительная и отрицательная обратная связь (пос.Оос). Ос по напряжению и по току. Последовательная и параллельная ос.
В
оздействие
сигнала выходной цепи на входную цепь
называется ОС. ОС образует петлю ОС.
Для передачи ОС на вход усилителя может
использоваться специальное звено с
коэффициентом усиления β, который часто
называют коэффициентом передачи цепи
ОС. ОС называется положительной,
если сигнал ОС совпадает по фазе с
входным сигналом, отрицательной,—
если поступает в противофазе. В этом
случае нижний квадрант элемента сложения
заштриховывается.
По
способу подключения к нагрузке различают
ОС по напряжению и ОС по току. При ОС по
напряжению
цепь ОС включается параллельно нагрузке.
При этом напряжение ОС Uос=βUвых.
При ОС
по току
цепь ОС включается последовательно с
нагрузкой и Uос=βiвыхZос.
П
о
способу подключения ко входу усилителя
различают последовательную
и параллельную
ОС. Таким образом, возможно четыре
комбинации ОС: по напряжению—последовательная
и параллельная; по току—последовательная
и параллельная. Наиболее употребительны
следующие виды ОС: последовательная ОС
по току; последовательная ОС по напряжению;
параллельная ОС по напряжению. Параллельная
ОС по току неудобна.
19Влияние ос на коэффициент усилия. Влияние ос на входное сопротивление.

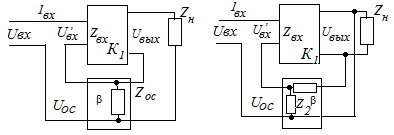

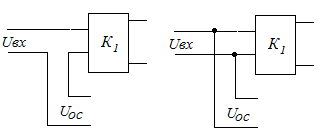

На
схемах показана последовательная ОС
по току и последовательная ОС по
напряжен
ию.
В обоих случаях на входе усилителя
напряжение
состоит из двух составляющих UВХ
и UОС,
причем UОС
имеет знак "+" в случае положительной
ОС (ПОС) и "—" в случае отрицательной
ОС (ООС).
= UВХ± UОС. 1)
Для обеих схем имеются следующие параметры:
К=
-- коэффициент усиления усилителя без
учета ОС;
Кос = -- коэффициент усиления усилителя с учетом ОС;
β=
--коэффициент передачи цепи ОС.
Деление правой и левой частей выражения 1) на Uвых дает
=
±
,
откуда
=
,
=
,
, откуда
,
2)
где знак "—" соответствует ПОС, а знак "+"ООС.
Последовательная ПОС увеличивает коэффициент усиления усилителя, а последовательная ООС—уменьшает. Вместе с тем ООС увеличивает стабильность усиления при изменении условий работы усилителя (температуры, скачков напряжения, старения элементов и т.д.). Уменьшаются линейные и нелинейные искажения, увеличивается полоса пропускания усилителя. параллельной ОС. Эти замечания справедливы и для параллельной ОС.
Величину А= 1+ βК называют глубиной ООС. При расчетах принимают А= 2…4 . При А< 2 ООС мало влияет на свойства усилителя, при А> 4 сильно уменьшается коэффициент усиления.
Последовательная или параллельная ОС существенно влияет на входное сопротивление усилителя, охваченного ОС.
При
последовательной
ОС
Zвх.ос
=
=
=
=
В
связи с тем, что Uос
=
βUвых
=β
Кос
Uвх
Zвх.ос
=
=
,
3)
где Кос определяется выражением 2).
Из выражения 3) следует, что при положительной ОС уменьшает входное сопро тивление (+в знаменателе), ООС—увеличивает. Стремятся к увеличении. входного сопротивления, т.к. при большем сопротивлении меньше влияния на выходные цепи.
При параллельной ОС входное сопротивление уменьшается из-за параллельного включений сопротивлений (усилителя и ОС).
Кроме специально вводимых ОС в усилителе могут действовать паразитные ОС (межэлектродные, межэлементные, монтажные связи, создаваемые, например, емкостями между проводами). Такие связи могут существенно нарушить работу усилителя, особенно на ВЧ. Для их устранения применяют специальные меры: развязывающие фильтры, уменьшение емкости монтажа и проч.
