1Проводимость полупроводника. Электронно-дырочный переход. Работа перехода при внешнем смещении.
Электропроводность—разница между проводниками и диэлектриками.
Удельное электрическое сопротивление (Ом м)
Металлы: ρ =10-8—10-6
Диэлектрики: ρ >108 Полупроводники: 10-6< ρ<108
Проводимость п\п резко увеличив. с увеличен. темпер.
Механизм проводимости похож с металлами, но в металле это свободные электроны, в полупров.—электроны за счет внешней энергии!

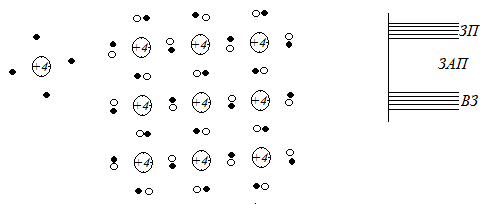

В
алентная
связь. Ковалентная связь.( Ge,
Si,
алмаз). Электрич. нейтральность. Свободных
электронов нет.
Энергия активации (за счет внешней энергии—тепло, свет). Чем больше температура, тем больше свободных электронов.
Зонная теория. ЗП—зона проводимости (электроны оторвавшиеся от атомов). ВЗ—валентная зона (энергия валентных электронов мала; все электроны около своих ядер). ЗАП—запрещенная зона—та энергия, которую надо сообщить электронам, чтобы они оторвались от своих атомов. В этой зоне не может быть электронов, т.к. они переходят либо в ВЗ, либо в ЗП.
Металлы: легкая ионизация (за счет температуры), свободные электроны, запрещенной зоны практически нет. Вблизи абс. нуля тепловое движение атомов почти отсутствует, мало соударений, сверхпроводимость.
Изоляторы: ЗАП очень велика (>2эВ), свободных электронов мало, вбизи абс. нуля проводимость отсутствует.
Полупроводники: вбизи абс. нуля энергии активации недостаточно, полупроводники становятся изоляторами.
Дырки. Заполнение дырок. Перемещение заряда при внешнем поле: электронная проводимость (как в металле) n- типа, заполнением дырок (дырочная проводимость) p –типа.
Идеальный кристалл (нет примесей) –концентрация электронов и дырок одинаковая. Генерация и рекомбинация свободных электронов и дырок. Во время рекомбинации выделяется энергия (в виде квантов света). Собственная проводимость (за счет электронов и дырок). Время жизни носителей заряда.
Примесные полупроводники- легированные с преобладанием электронной либо дырочной проводимости (примеси—1 атом на 108 атомов- сурьма, мышьяк, фосфор, висмут ). В примесных п/п число электронов в атоме на 1 больше, либо меньше, чем в основном. Образуются либо свободные электроны, либо свободные дырки.
Доноры (сурьма, мышьяк, фосфор, висмут) обусловливают электронную проводимость.
Акцепторы (индий, галлий, бор, алюминий)- дырочная проводимость.
Основные носители полупроводника—те, которые обеспечивают ток. В n-полупроводнике это электроны, в p –полупроводнике это дырки.
В обоих случаях-- оба вида проводимости, но концентрация электронов дырок может отличаться на несколько порядков! Электронная проводимость (n-типа). Дырочная проводимость (р-типа). Диффузия зарядов. Дрейфовый ток—под действием внешнего поля дырки в одном, электроны в другом направлении.
ЭДП лежит в основе большинства ЭП. Образуется при контакте полупроводниковых слоев с противоположным типом проводимости. Применяются плоскостные переходы (линейные размеры значительно превышают их толщину, которая не превышает нескольких мкм). С одной стороны перехода (например, слева) —полупроводник n-типа, с другой—p-типа. Слева –избыток электронов, справа—дырок. Электроны диффундируют вправо, дырки –влево. Если раньше суммарный заряд ЭДП с каждой стороны был равен нулю, то теперь в результате диффузии в n-области недостаток электронов, в p- области недостаток дырок. В приконтактном слое n-область заряжена положительно, p-область отрицательно. Заряды в приконтактном слое называются объемными зарядами, область приконтактного слоя –областью объёмного заряда или обедненным слоем. Создается диффузионный ток за счет перемещения электронов и дырок из области с высокой концентрацией в область с низкой концентрацией.
В p-области создается объёмный отрицательный заряд, в n-области--положительный. Между ними возникает разность потенциалов, и ток противоположного направления, который называется дрейфовый ток. В конце концов возникнет динамическое равновесие: диффузионный ток становится равным дрейфовому. В области ЭДП создастся потенциальный барьер. Для германия разность потенциалов равна 0,25…0,45В, для кремния 0,5…0,9 В. Преодолеть такое напряжение может заряд, имеющий достаточно большую энергию.
Несимметричный ЭДП: концентрация основных носителей заряда с одной стороны перехода в100…1000 раз превышает концентрацию основных носителей заряда с другой стороны. Это достигается легированием монокристалла примесными полупроводниками с n и p проводимостью.
Подключение к переходу внешнего напряжения называется смещением. Если "+" ис-
точника подать на p-область, а "-" на n-область, смещение называется прямым (наоборот—обратным). При прямом смещении внешнее напряжение действует против потенциального барьера, понижая его напряжение. Дрейфовый ток уменьшается, диффузионный--увеличивается. Электроны и дырки, пройдя через переход, становятся неосновными носителями, т.е. в p-области, где основными носителями являются дырки, в результате диффузии появляются электроны, которые движутся к плюсу. То же в n-области. Явление называется инжекцией неосновных носителей, а ток, протекающий через ЭДП, током инжекции или прямым током. Прямой ток имеет большую величину, т.е. ЭДП при прямом смещении имеет малое сопротивление.
П
ри
обратном
смещении
внешнее напряжение усиливает напряжение
потенциального барьера. Число основных
носителей, преодолевающих барьер,
уменьшается. При определенном внешнем
напряжении ток через барьер будет
определяться только дрейфовой
составляющей. Ток называется обратным.
Он очень мал и во многих случаях им можно
пренебречь.
Графическая зависимость тока через ЭДП называется Вольт-Амперной характеристикой (ВАХ). ВАХ имеет прямую и обратную ветви. При небольшом увеличении внешнего напряжения в прямом направлении ток через ЭДП увеличивается по экспоненциальному закону. Увеличение обратного напряжения не производит значительного увеличения тока. Поэтому ЭДП можно использовать в качестве выпрямительного элемента (диод).
Повышение температуры увеличивает энергию основных носителей. Это влияет на ход обеих ветвей ВАХ: при повышении температуры меньшие напряжения вызывают больший ток.
