Прибавки на свободное облегание

№ п/п

Условное обозначение прибавки

Величина, см

1.

Пг

8,0

4.2. Расчет и построение чертежа базовой конструкции

В зависимости от выбранной методики конструирования производят расчет базовой конструкции. Если в методике предусмотрен предварительный расчет конструкции, он может быть представлен в форме таблицы 5

Таблица 5

______________________Предварительный расчет конструкции________________

Изделие ____________ ______________ Размер ___________________________

Силуэт _____________________ Полнотная группа_________________________

Материал_____________________ Возрастная группа ______________________

Наиме-нование

участка

Обозначе-ние на чертеже

Распреде-

ление

размерного

признака Сгз,

по участкам,

см

Распреде-ление прибавки

Пг по участкам,

см

Ширина

участка,

см. гр. 3 +

гр. 4

Распреде-

ление

дополни-

тельной

прибавки, см.

Ш р.г.в. = 0,5 (Оп + Поп)

Минимальная ширина проймы для данного размера _______________________

Расчет конструкции на типовую фигуру может быть представлен в форме таблицы 6.

Таблица 6

Расчеты к построению чертежа основы

№ п/п

Наименование участков

Обозначения на чертеже

Расчетная формула и вычисления, см

Величина участка, см

4.3. Разработка конструкции модели и вариантов (семейства) моделей

Разработка МК выполняется на базовой основе путем преобразования методами технического моделирования (трансформация вытачек, параллельно-коническое разведение деталей, изменение конфигурации линий и др.). При работе с рисунком модели рекомендуется использовать, коэффициент перехода (масштаб):

М =

Рнат

Рр


где М – масштаб горизонтальный или вертикальный;

Рнат – размер детали (участка) на чертеже основы, см;

Рр – размер той же детали (участка) на рисунке модели, см.

Натуральные размеры деталей (участков) определяются по формуле:

Р нат = М · Рр

Результаты приведенных расчетов сводят в таблицу 7.

Таблица 7

№ п/п

Наименование участков переноса

Коэффициент перехода

Величина участков

На рисунке модели

На чертеже основы

1

2

3

4

5

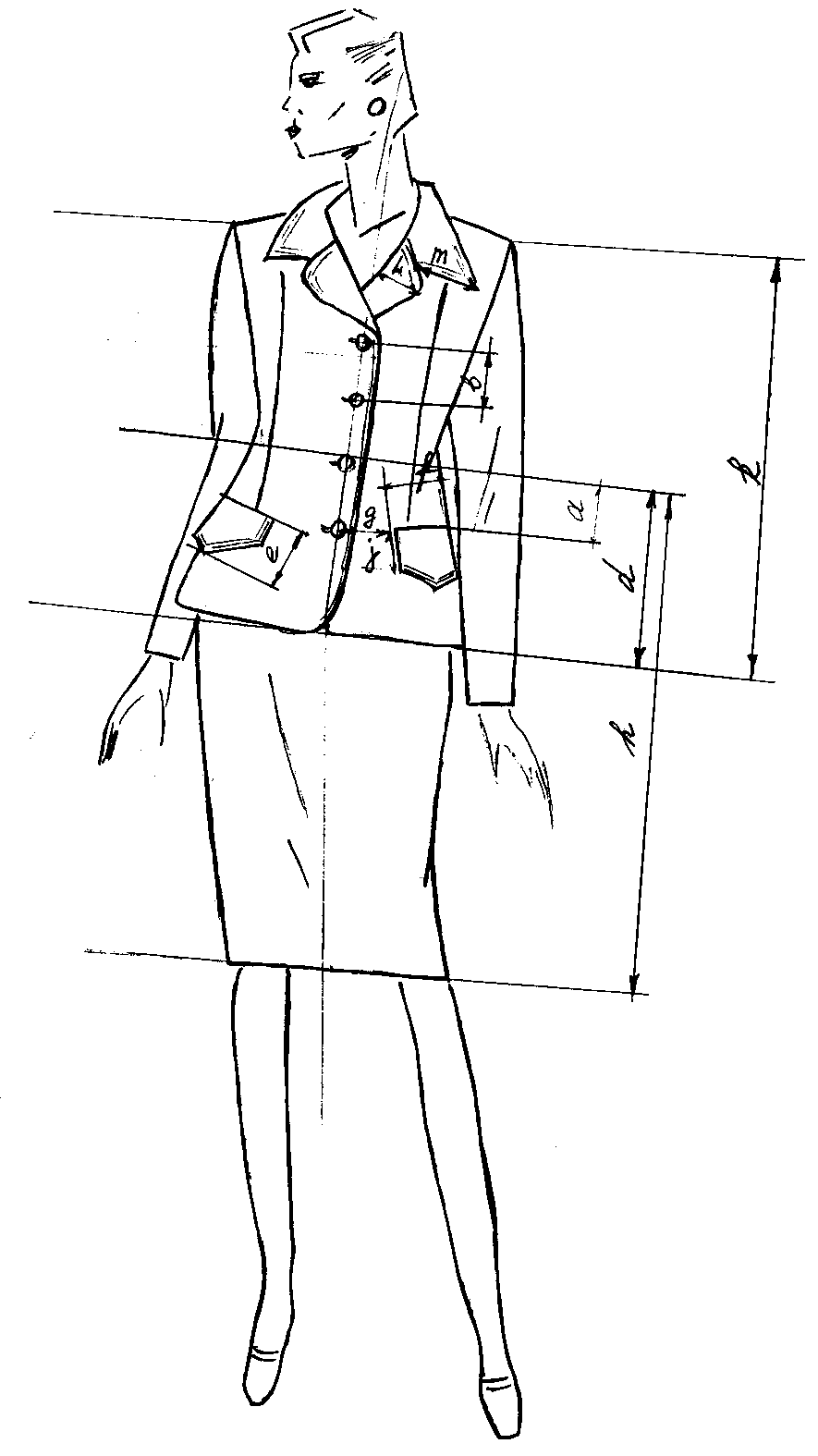

Рисунок 4. – Схема определения участков переноса модельных особенностей.

На основе проектируемой модели разрабатывают варианты новых моделей. При этом учитывается степень соответствия формы назначению модели, выбранным материалам, телосложению и облику человека.

При разработке вариантов необходимо учесть, что они разрабатываются на конструктивной основе базовой модели - конструкции за счет целесообразного изменения в конструкции основных деталей: различной ширины полузаноса, различной формы лацканов, переноса плечевой вытачки в пройму, боковой шов; проектирования в рельефах и швах разрезов, шлиц, складок, проектирования рукавов различной ширины, а также за счет проектирования различных воротников, карманов, поясов, различных видов отделки и др.

В разделе дается описание приемов и средств разработки моделей, отмечая их отличительные особенности.

В курсовом проекте стадия технического проектирования должна отражать основные принципы типового проектирования одежды, с использованием рационального сочетания приемов инженерно-художественного и технического проектирования. При проектировании серии моделей с использованием типовых унифицированных деталей и унифицированных методов обработки достигается конструктивно-технологическая преемственность моделей, высокая геометрическая и функциональная взаимосвязь основных деталей.
