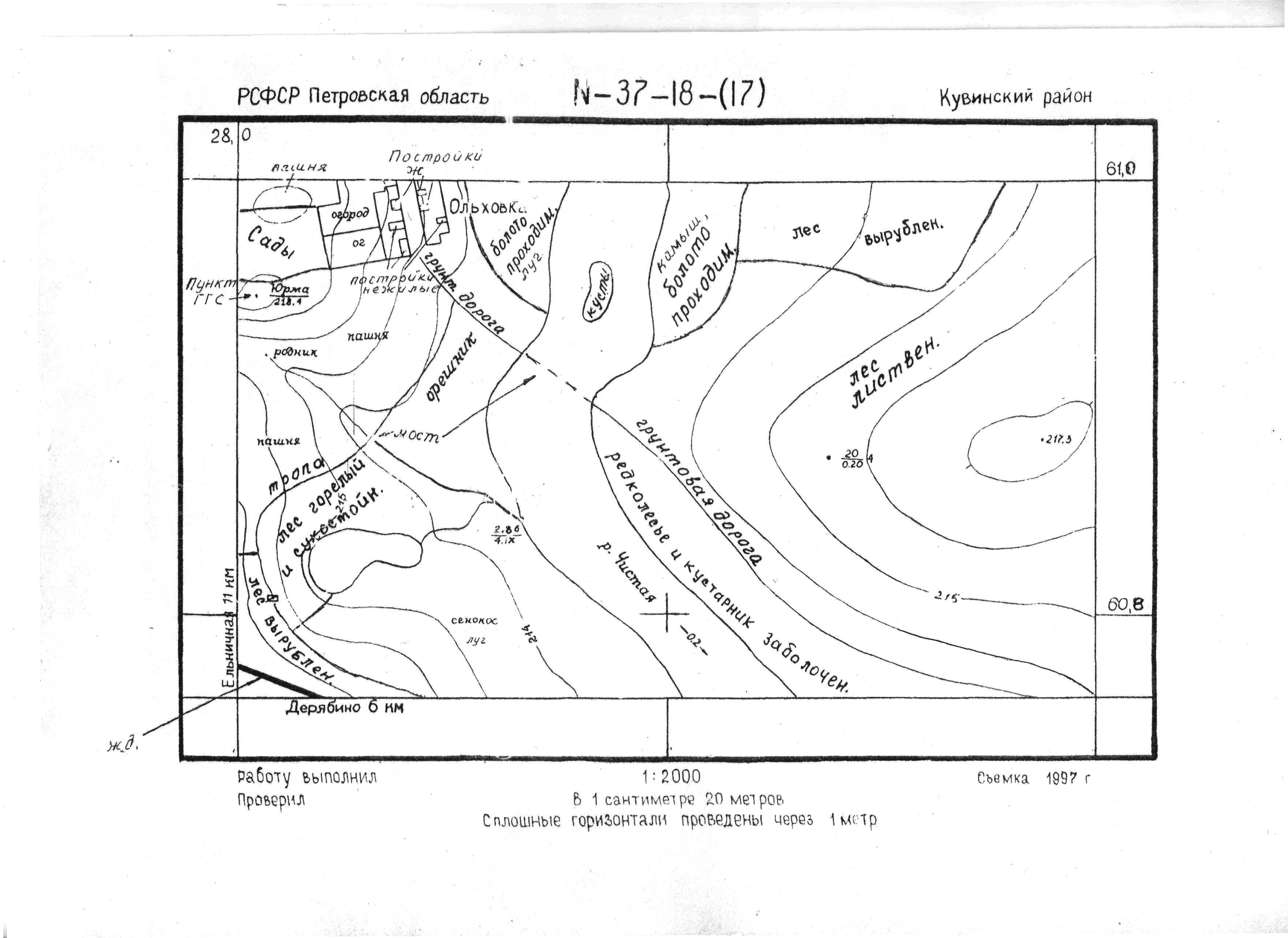

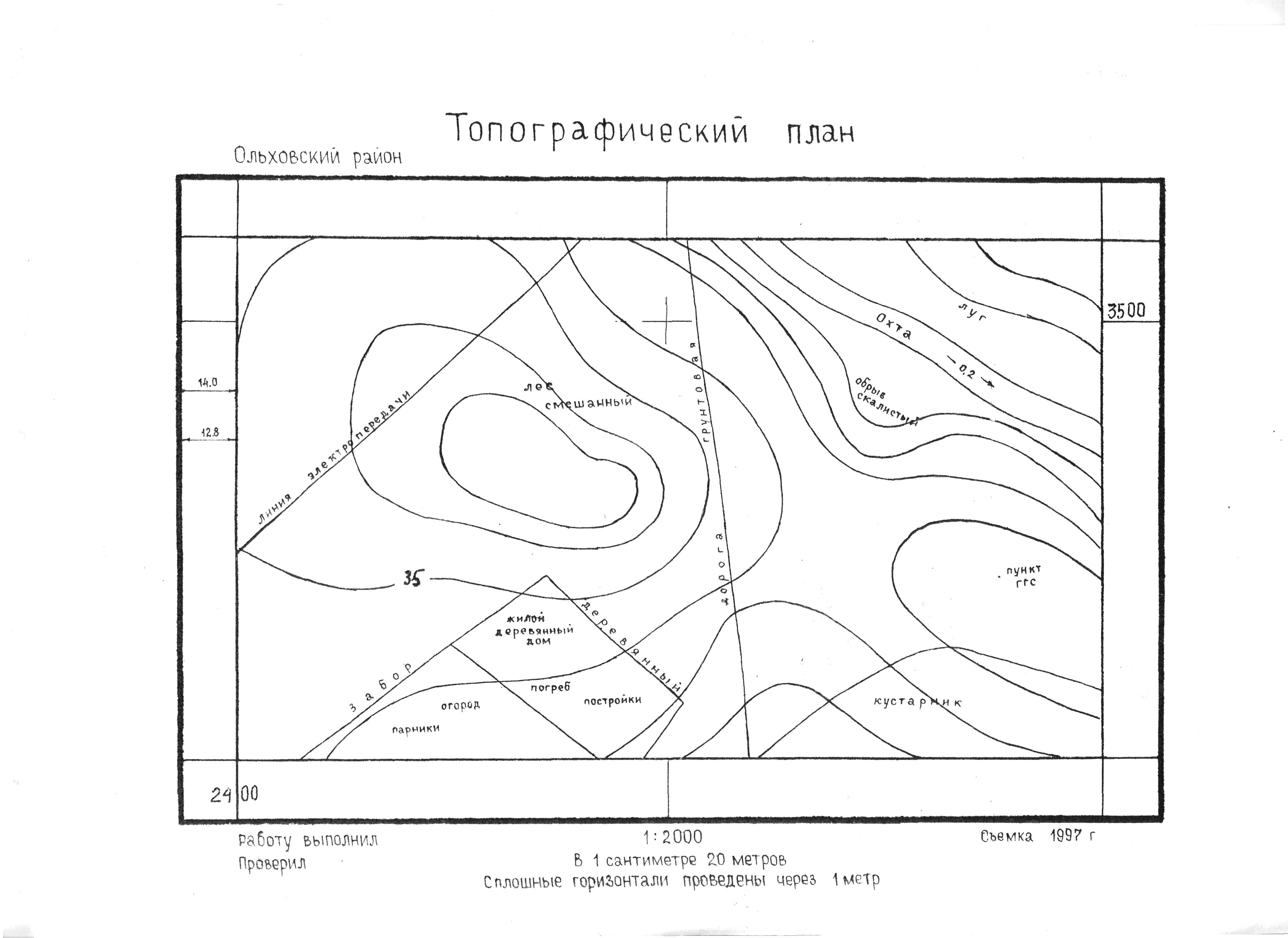

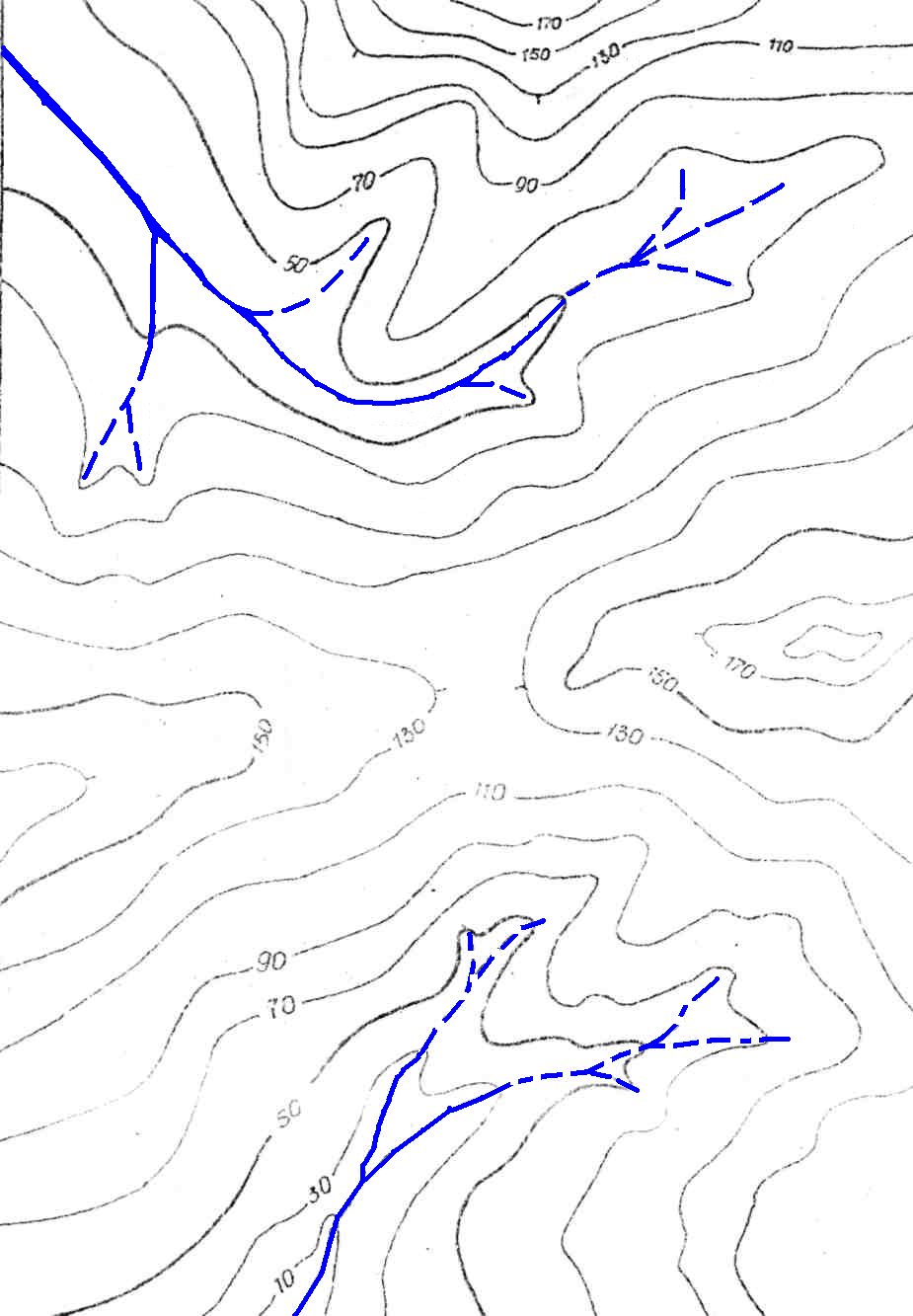

Горизонтали:

Овраги:

а) овраги;

б) узкие овраги и промоины;

в) эрозионные борозды;

Характеристики овражных форм

(0,3 – ширина; -0,5; -0,8; -4,3 – глубина в м.)

Масштаб

1:5000

Основные,

цифры – надписи

Основные утолщенные

Дополнительные полугоризонтали

Вспомогательные (на произвольной высоте)

Отметки высот

Карстовые воронки,

Цифры – глубина в м.

-0,8

0,3

-0,5

-4,3

-0,8

Указатели направления скатов

(бергштрихи)

3427

карст

2,0

1,2

ТЧ код специальности номер работы номер по журналу номер варианта

Чертил

Фамилия

Условные знаки рельефа

(На кальке)

ИГРТ

группа

Проверил

1: 5000 1: 2000

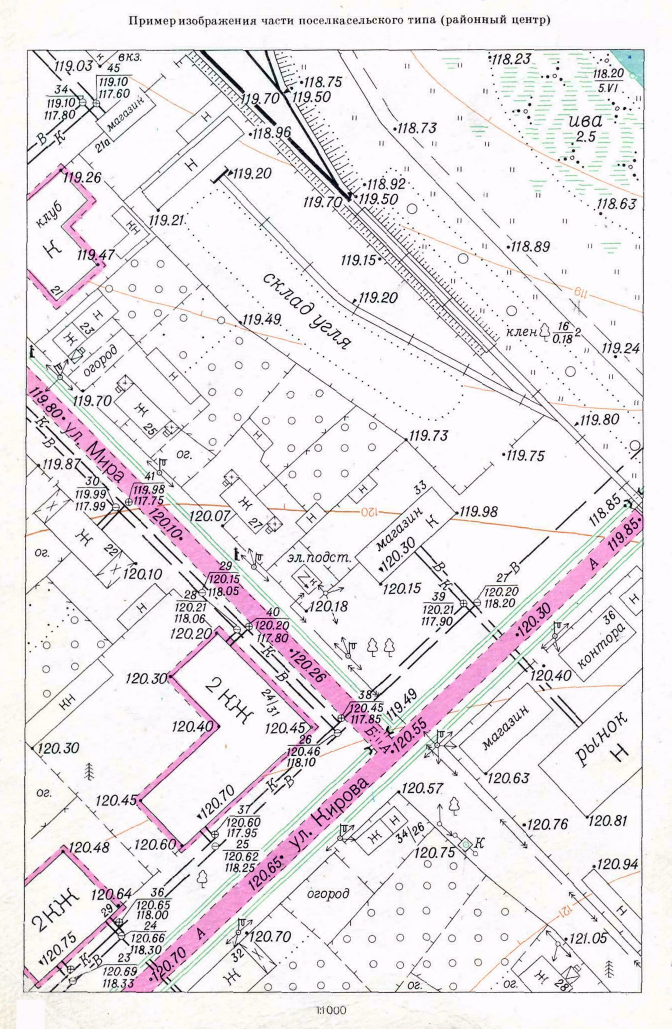

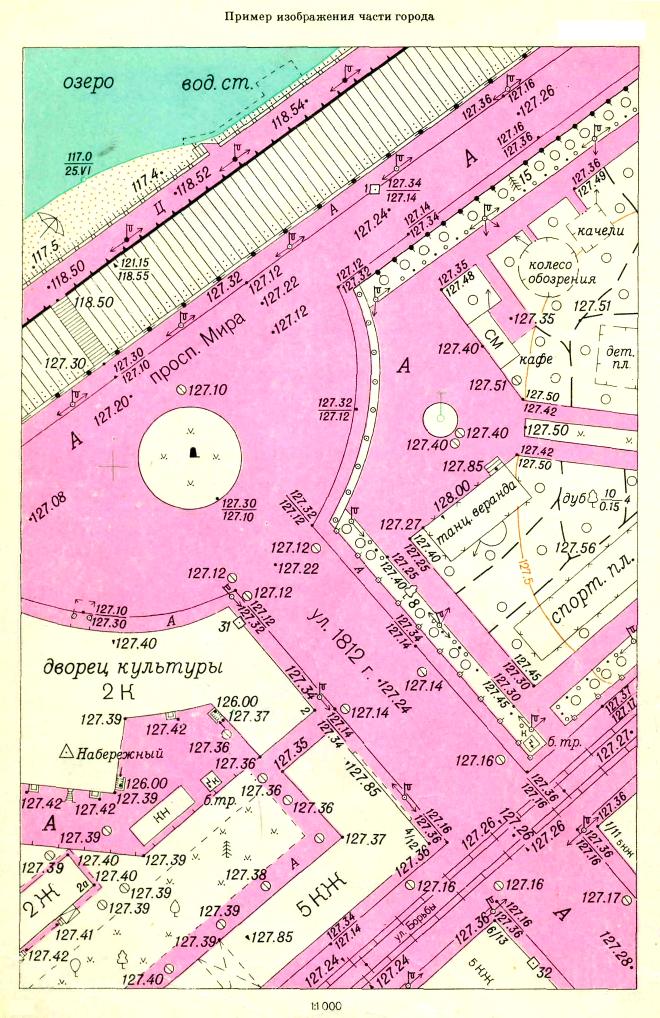

Постройки огнестойкие жилые (кирпичные, каменные,

а) шлакоблочные, бетонные):

а) одноэтажные

б) б) выше одного этажа

а) Постройки огнестойкие нежилые:

а) одноэтажные

б) выше одного этажа

б) (цифры и буквы – характеристики этажности и материала постройки)

Постройки неогнестойкие жилые (деревянные, саманные,

а) глинобитные):

а) одноэтажные

б) б) выше одного этажа

а) Строения нежилые неогнестойкие:

а) одноэтажные

б) выше одного этажа

б)

Здания строящиеся

Здания разрушенные и полуразрушенные

Въезды под арки

а) а) Овощехранилища, оранжереи и теплицы

б) б) Парники

Памятники, монументы

———— Фонари электрические на столбах

Будки трансформаторные, их номера

Колодцы смотровые (люки) подземных коммуникаций

Лестницы для подъема в гору и на различные сооружения

Фонтаны

Кладбища и дорожки на них

ТЧ код специальности № работы № по журналу № варианта

Масштаб

1:5000

Чертил

Фамилия

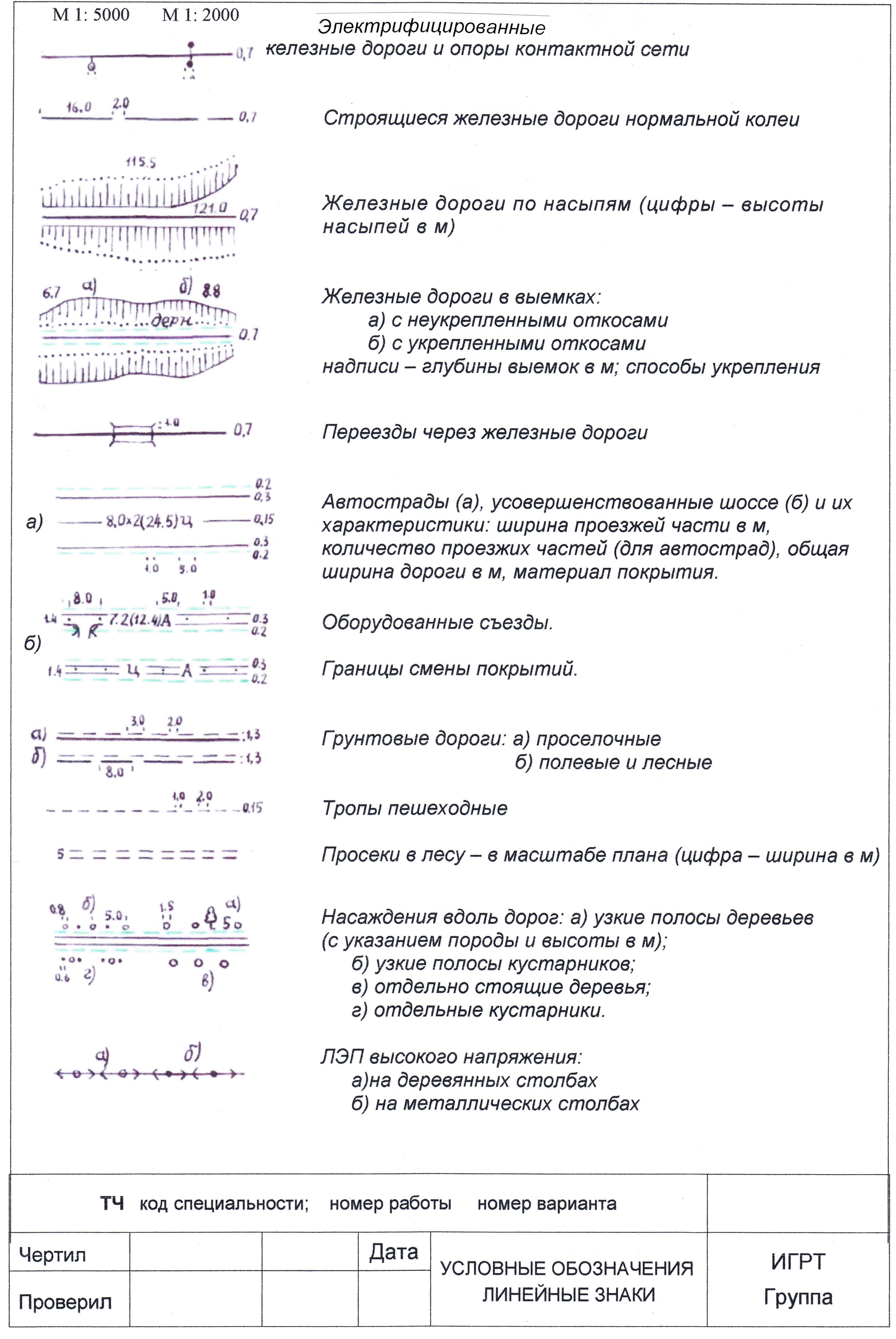

Условные знаки

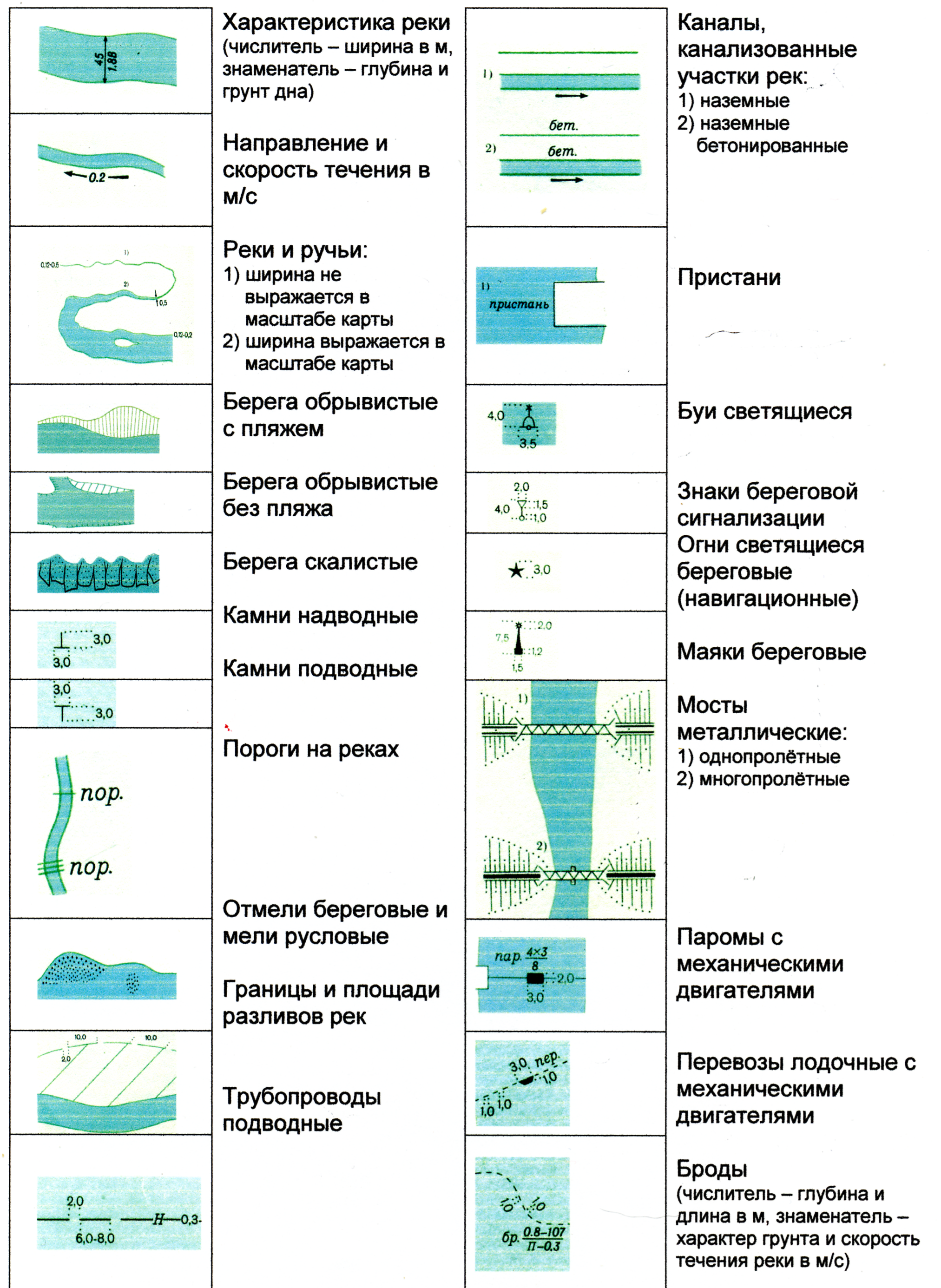

ГИДРОГРАФИЯ

ИГРТ

группа

Проверил

ТЧ код специальности № работы № по журналу № варианта

Масштаб

1:5000

Чертил

Проверил

Фамилия

ИГРТ

группа

Условные знаки

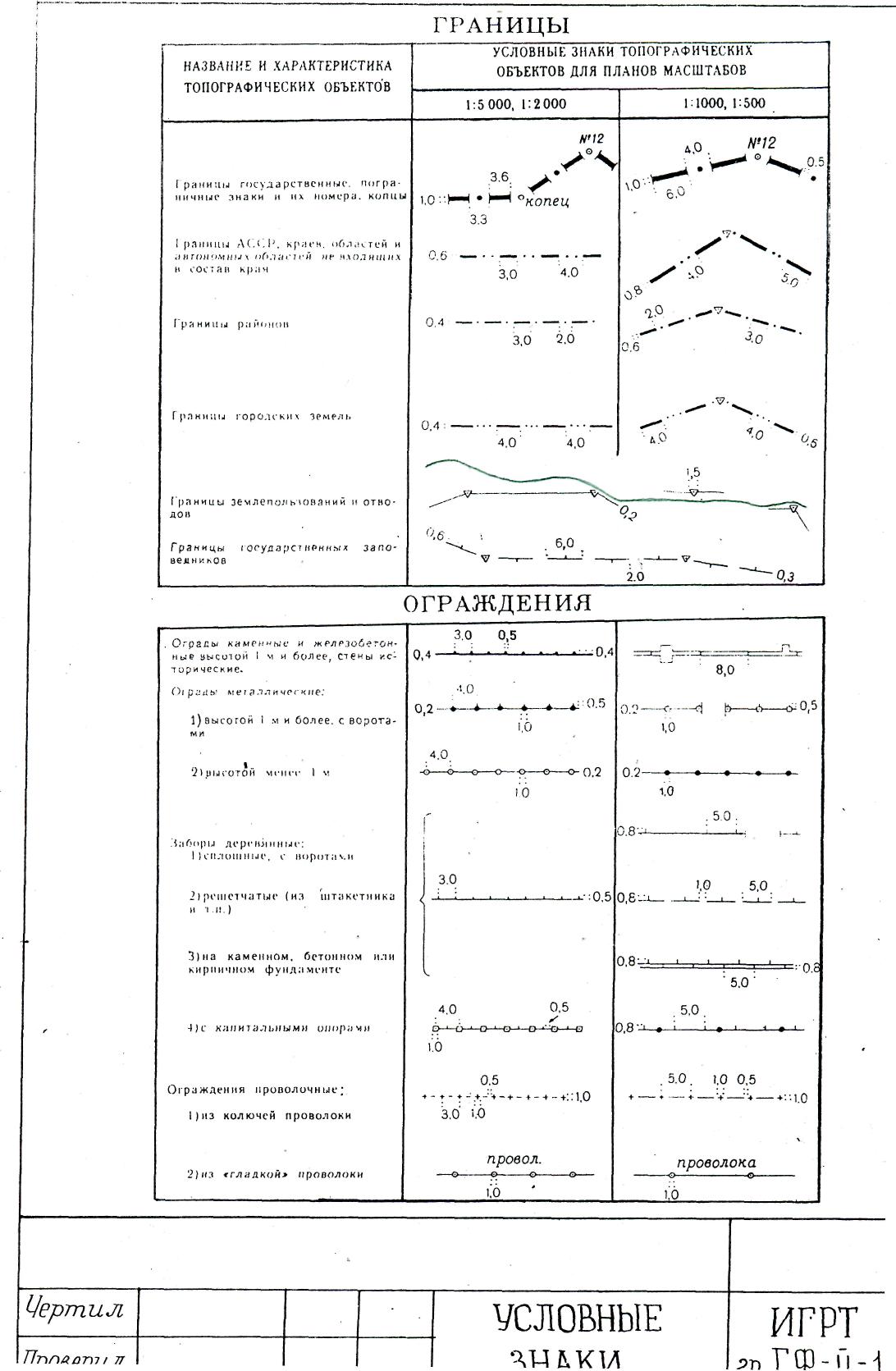

ГРАНИЦЫ и ОГРАЖДЕНИЯ

Практическая работа № 7

Тема: Шкала цветов.

Цель: сформировать навыки послойной раскраски геометрических фигур. Оборудование: лист ватмана А4, карандаш, линейка, треугольник, резинка, чертежное перо и ручка, мягкая тряпочка, тушь черная, акварельные краски, кисти, инструкция, образец.

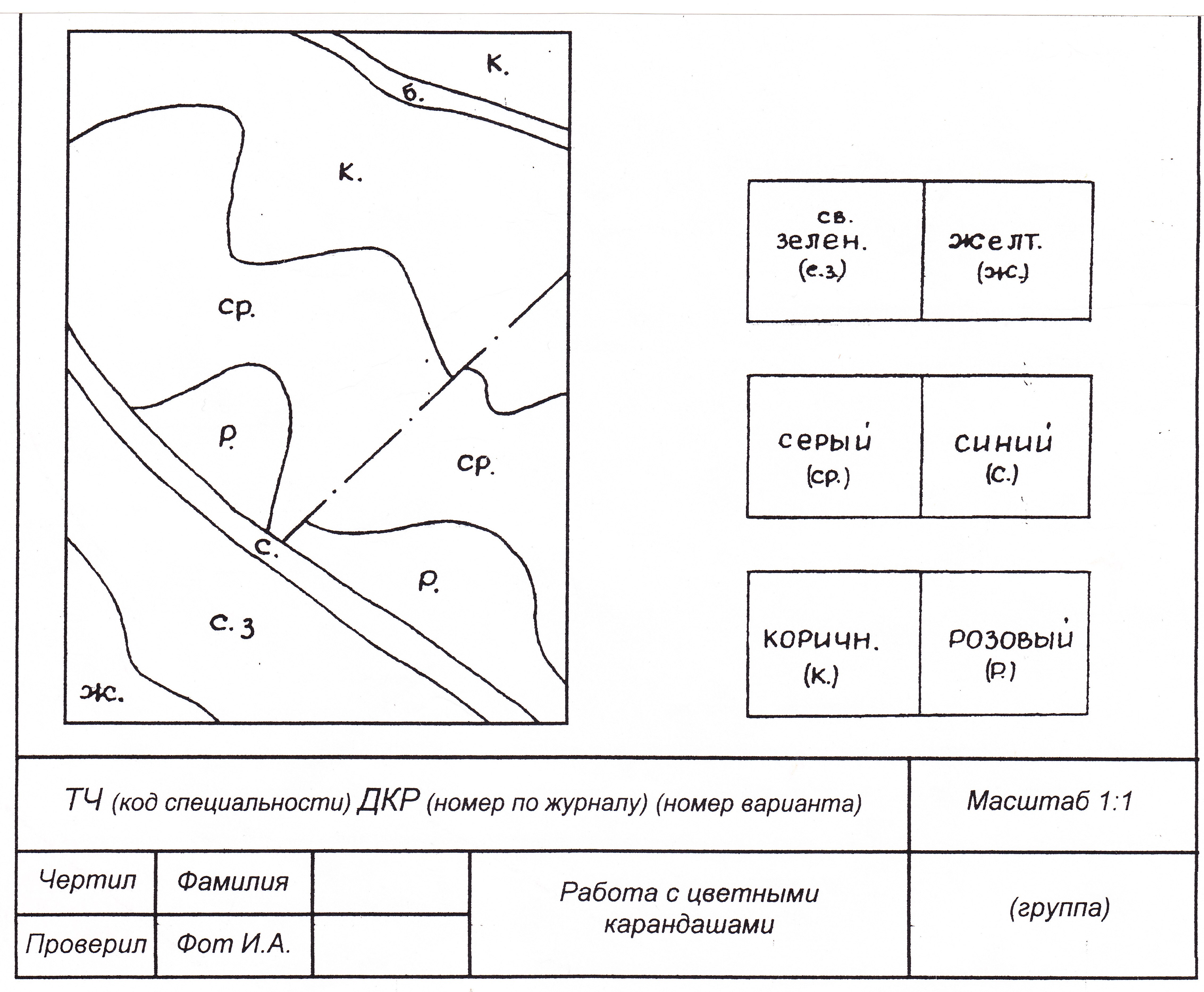

Фоновая раскраска

Под фоновой раскраской следует понимать окрашивание площади бумаги ровным тоном в один цвет.

Перед началом работы площадь, подлежащую окрашиванию, смачивают чистой водой и только после исчезновения глянца воды наносят краску ровным слоем. Стирать во время работы на бумаге, подлежащей окрашиванию, запрещается, так как в противном случае будут образовываться пятна и полосы, которые нельзя ничем исправить.

Краски разводятся заблаговременно. Раствор краски при фоновой раскраске делается бледным. Густо разведённой акварельной краской работать нельзя, так как всегда будут получаться пятна и полосы. Раствор из акварельных красок должен отстояться 30-40 мин. Верхний слой осторожно сливается в другой стаканчик или блюдце и используется для работы.

Гипсометрическая (послойная) раскраска рельефа

Гипсометрическая раскраска применяется для большей наглядности изображения неровностей земной поверхности на картах и выполняется, как правило, различными оттенками трёх цветов: голубым - рельеф дна морей и крупных водоёмов, зелёным - рельеф низменностей и коричневым - горный рельеф.

Для того, чтобы производить гипсометрическую раскраску, строят шкалу высот в виде столбика и заранее устанавливают число ступеней и их расцветку.

Раскраску шкалы высот строят по принципу: чем выше, тем темнее, или наоборот.

Для получения различных оттенков одного и того же цвета прямоугольники закрашивают разным количеством слоев. Например, для получения светло-синего оттенка бумагу окрашивают одним слоем, синего - двумя, а тёмно-синего - тремя, четырьмя слоями.

Ход работы:

Начертите рамку. Поля: левое - 20 мм, нижнее и правое — 5 мм, верхнее - 5 мм.

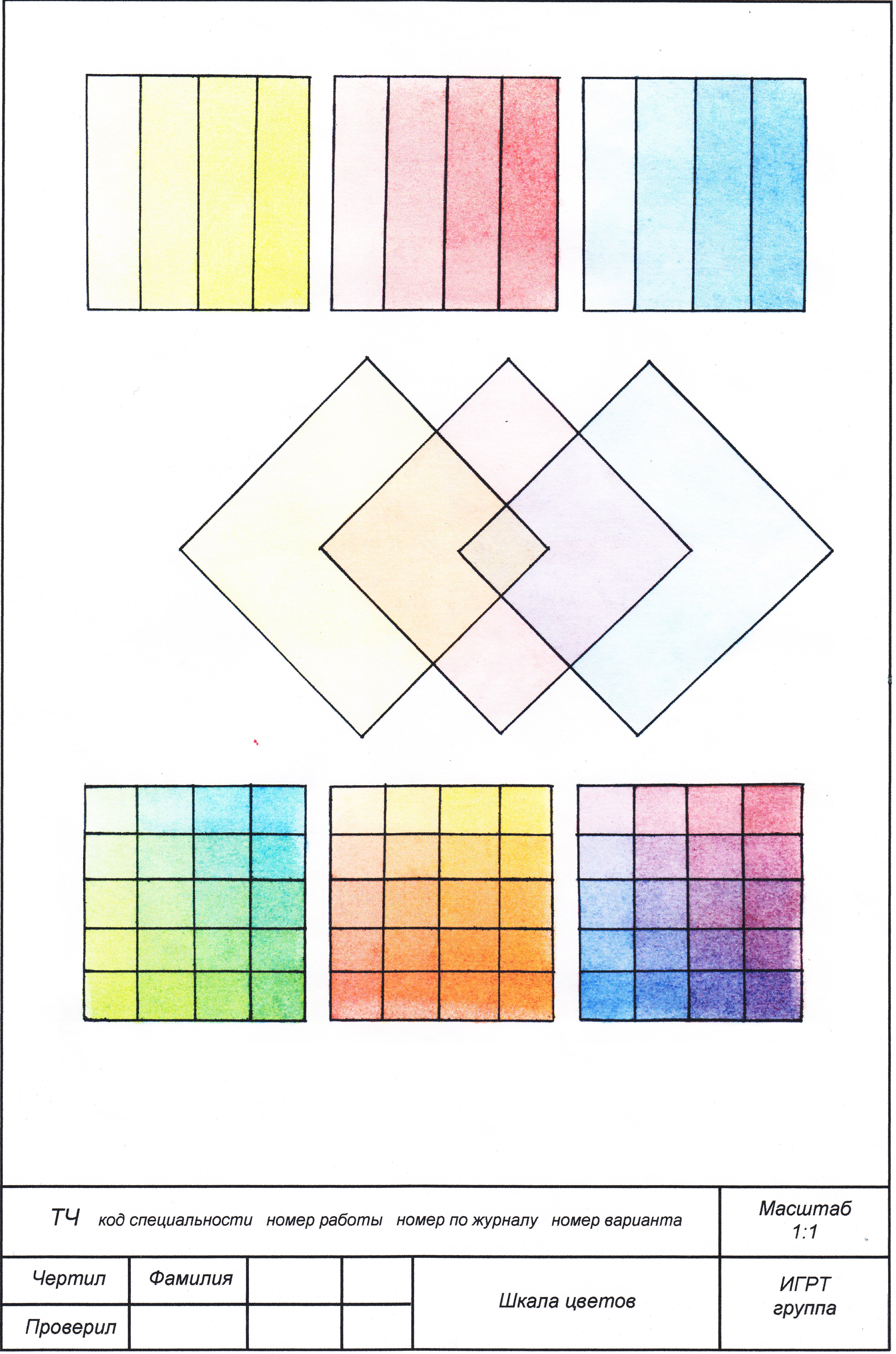

Начертите 3 квадрата со сторонами 48 мм. Разделите каждый квадрат на 4 прямоугольника со сторонами 12 х 48 мм (см. образец).
Начертите 3 перекрывающих друг друга квадрата со сторонами 55 мм (см. образец).
Начертите 3 квадрата со сторонами 48 мм. Разделите каждый квадрат на квадраты со сторонами 12 мм (см. образец).
Выполните фоновую и гипсометрическую раскраску геометрических фигур.
Оформите штамп.
Вычертите в туши в том порядке, в котором происходило вычерчивание чертежа карандашом.
