1.4 Засоби видалення стружки з дільниці
Для механічного цеху, де утворюється багато стружки, необхідно передбачити і стисло описати в дипломному проекті способи видалення її від верстатів. Кручена (зливна) стружка для зручності її транспортування повинна бути попередньо подрібнена. Найбільш ефективним способом запобігання утворення зливної стружки є використання на верстатах інструментів зі спеціальним підточуванням, стружколамачами.
Для видалення стружки з робочої зони багато сучасних верстатів мають спеціальні улаштування шнекового, скребкового або інерційного типу, які переміщують стружку в короб або люк, що розташовується затильної сторони верстата. Подальше транспортування коробів зі стружкою від верстатів до загальноцехових місць збору виконується за допомогою електровізків, підвісним транспортом на монорейках і мостових кранів.
Найбільш доцільно транспортувати стружку безпосередньо від верстата до дільниці її переробки ї брикетування системою шнекових і скребкових транспортерів або конвеєрів. Автоматичне транспортування стружки звичайно здійснюється під підлогою вздовж проходу, проїзду, але не під колонами або технологічним оснащенням. У кінці транспортера стружки і у місцях їх з єднання необхідно передбачити колодці. Ширина однорядних шнекових, ланцюгових та інших подібних їм транспортерів для видалення стружки обирається в межах 0,6...0,8 м.
1.5 Протипожежні засоби
Цеха, дільниці і відділення обробки різанням повинні бути обладнані засобами вогнегасіння основними з яких є:
- протипожежний щит, до складу якого входить лопата, лом, гачок, відро, ящик з піском;
- вогнегасники, які розташовуються на стінах, колонах і т.п. На дільниці, де використовується напруга до 380 В, необхідно передбачати вуглекислотний вогнегасник.
Приклади виконання планування наводяться у додатку Г, Д, Е.
2 Планування дільниці механічного цеху для одиничного типу виробництва
Організація робочого місця
При одиничному типі виробництва в дипломному проекті виконується проектування організації робочого місця.
Під робочим місцем розуміють обмежену зону виробничої площі, яка призначається для виконання операції одним робочим і яка оснащена необхідними матеріально-технічними засобами труда: технологічним, допоміжним і підйомно-транспортним обладнанням, технологічною оснасткою і інструментом, організаційною оснасткою (тумбочкою, стелажами, тарою).
Дипломник повинен описати проект організації робочого місця для однієї з передбачених на дільниці професій (токаря, шліфувальника, заточувальника і т.д.).
Враховуючи характер роботи на даному місці необхідно розробити наступні питання наукової організації праці: планування і розміщення робочого місця, оснащення робочого місця матеріально-технічними засобами (обладнанням, стелажом, тарою для заготовок і виготовленої продукції і т.д.), розміщення матеріалів і механізмів, комплектування робочої шафи; вибір системи обслуговування робочого місця технічною документацією, матеріалами, інструментами; механізацію окремих прийомів праці, використання транспортних улаштувань; розробку заходів і улаштувань по охороні праці, гігієні і техніці безпеки.
В проекті необхідно описати оснащення і обладнання робочого місця; розміщення пристроїв і інструментів в межах робочої зони; розміщення заготовок і деталей і транспортування їх поміж верстатами; використання місцевих вантажопідйомних засобів при обробці важких деталей; забезпечення на робочому місці безпеки праці, чистоти і порядку; засобів видалення стружки з робочого місця, кольори приміщення і обладнання, освітленість робочого місця.
Планування організації робочого місця виконується в масштабі – 1:25 або 1:50.

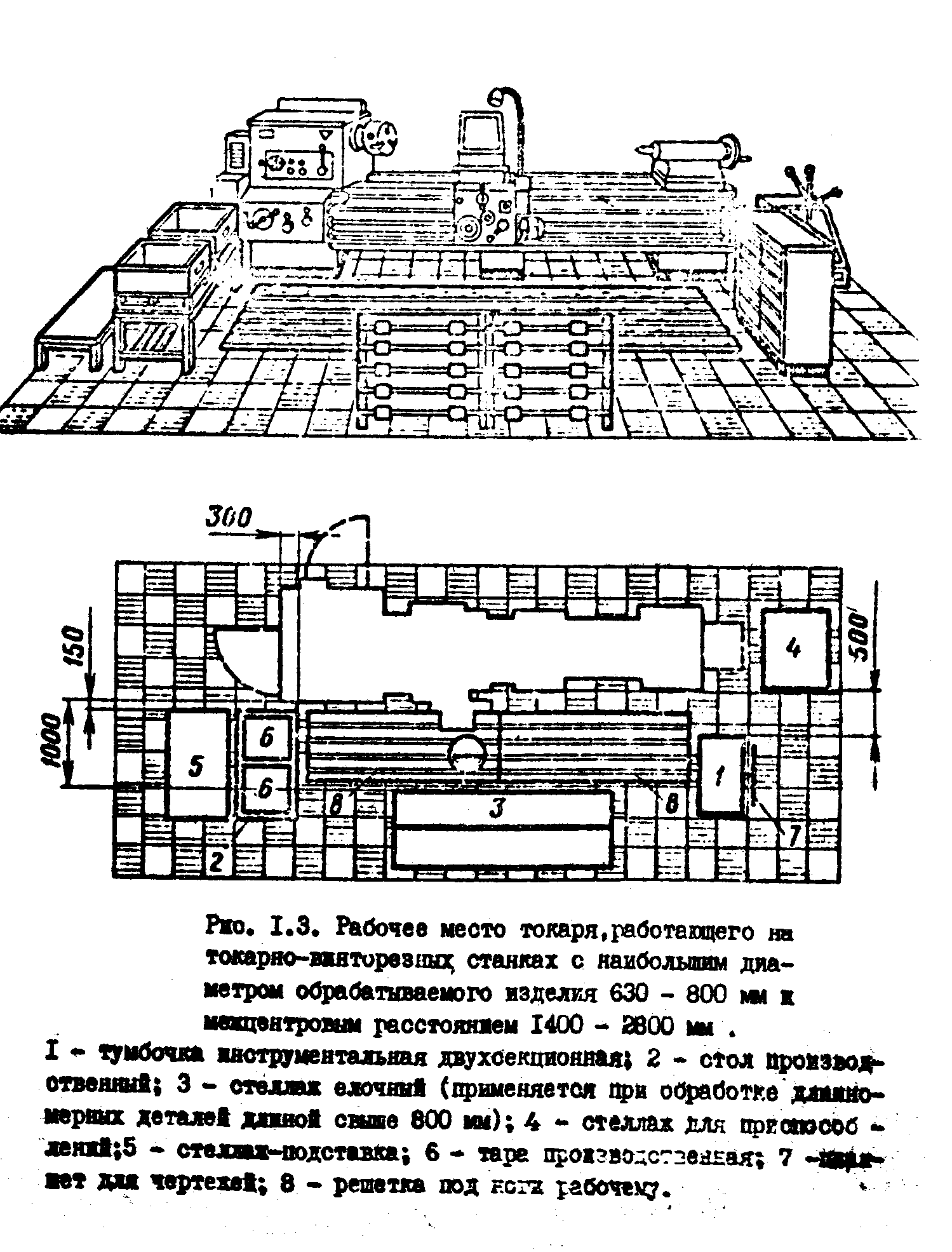

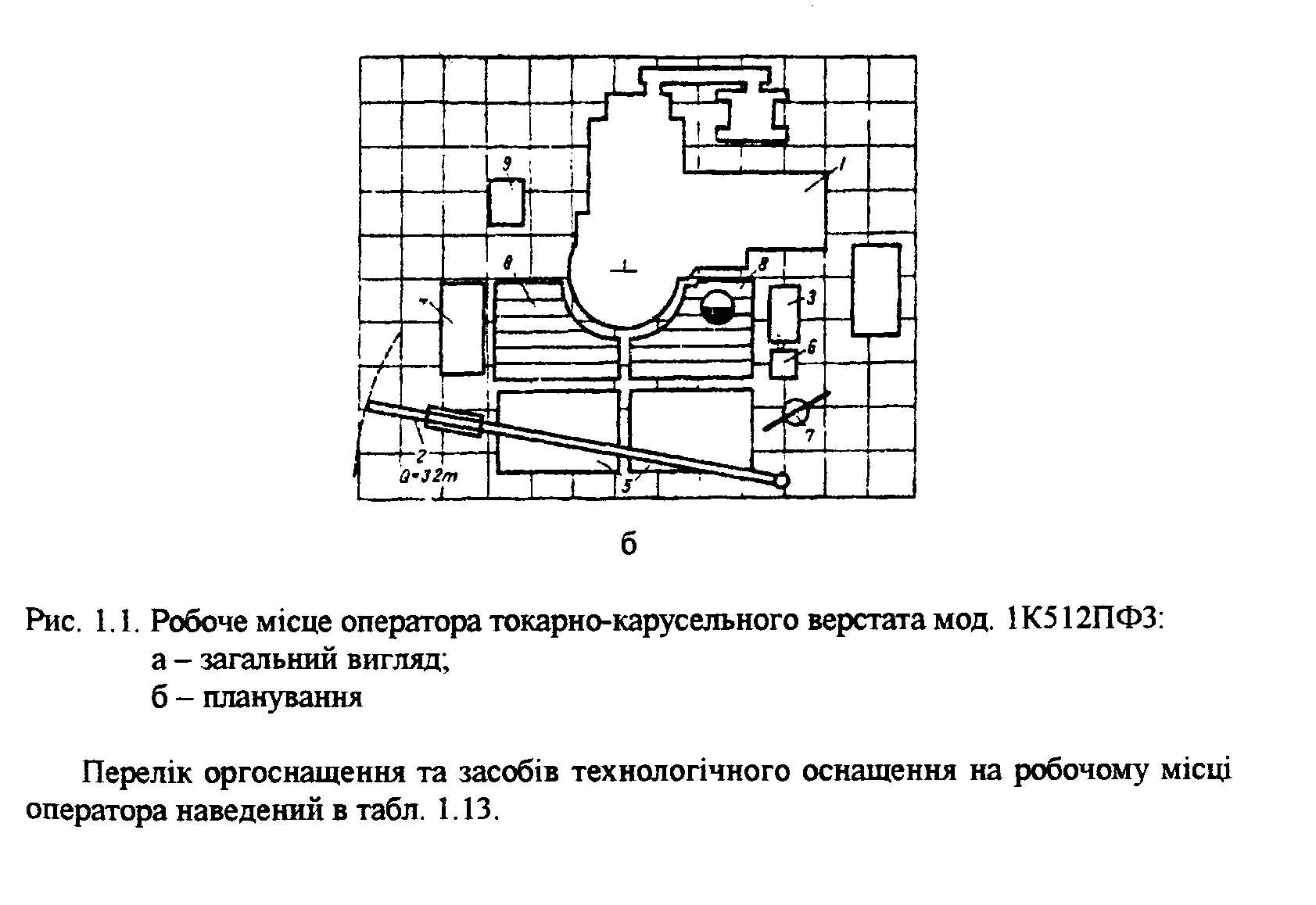

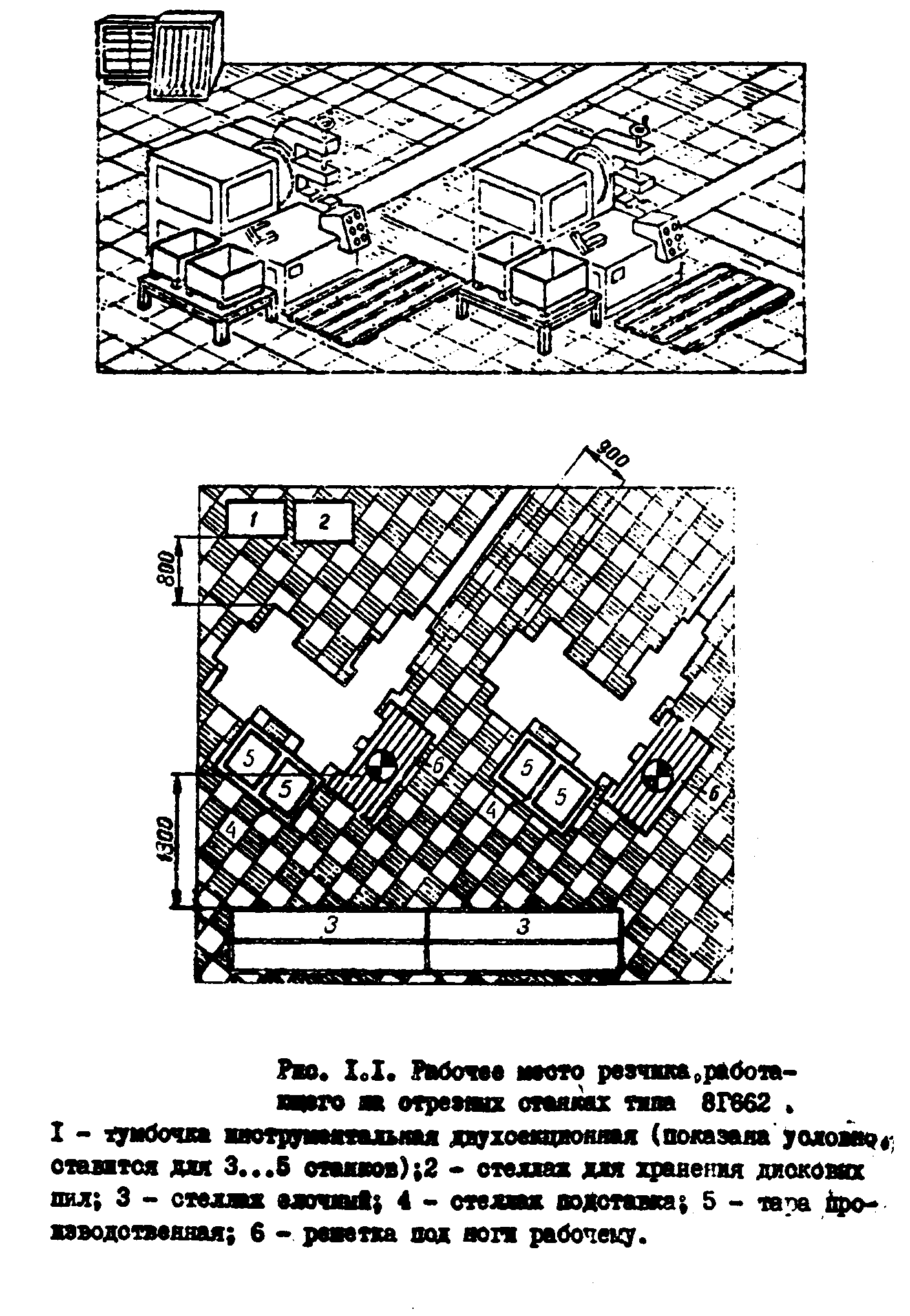

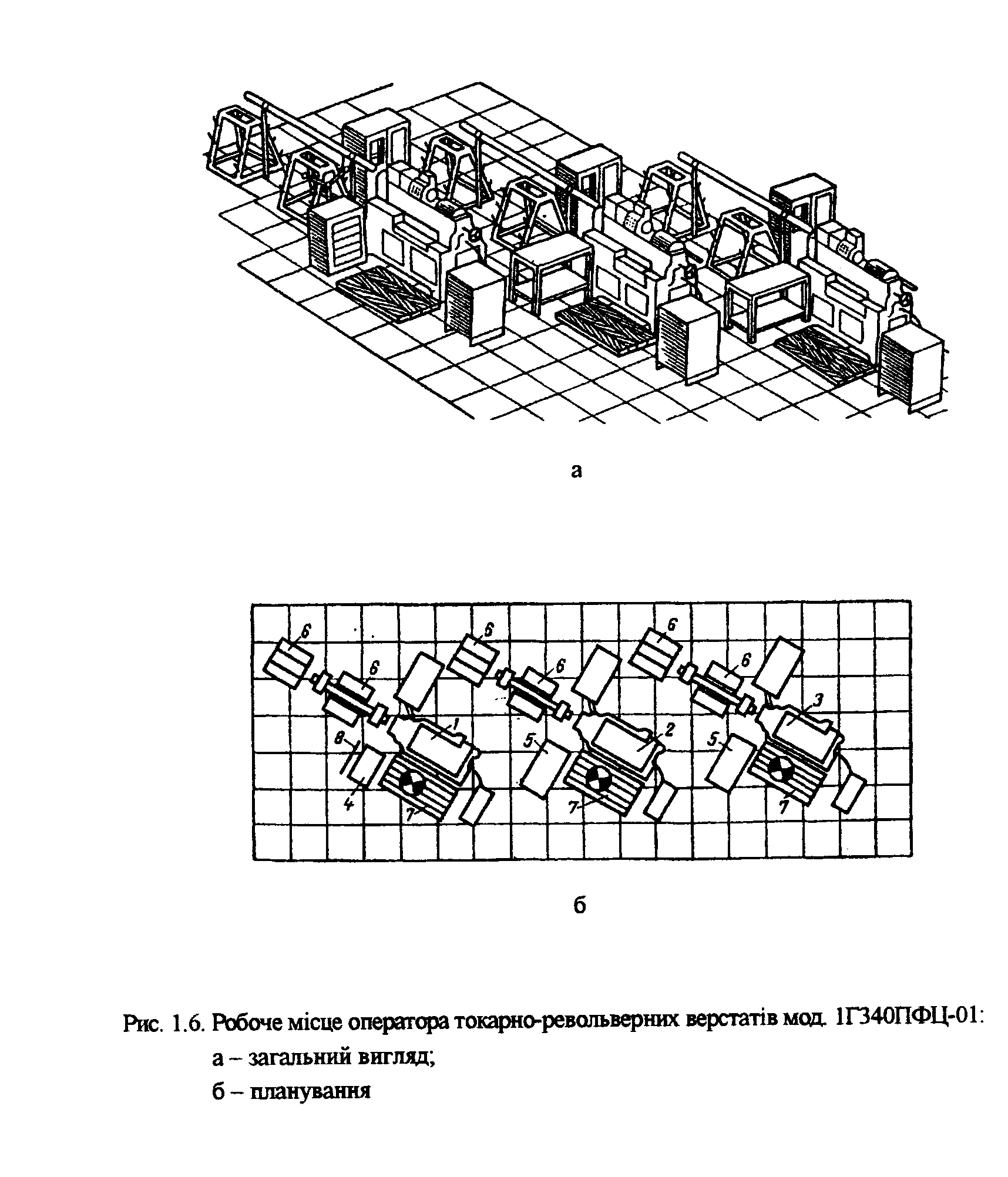

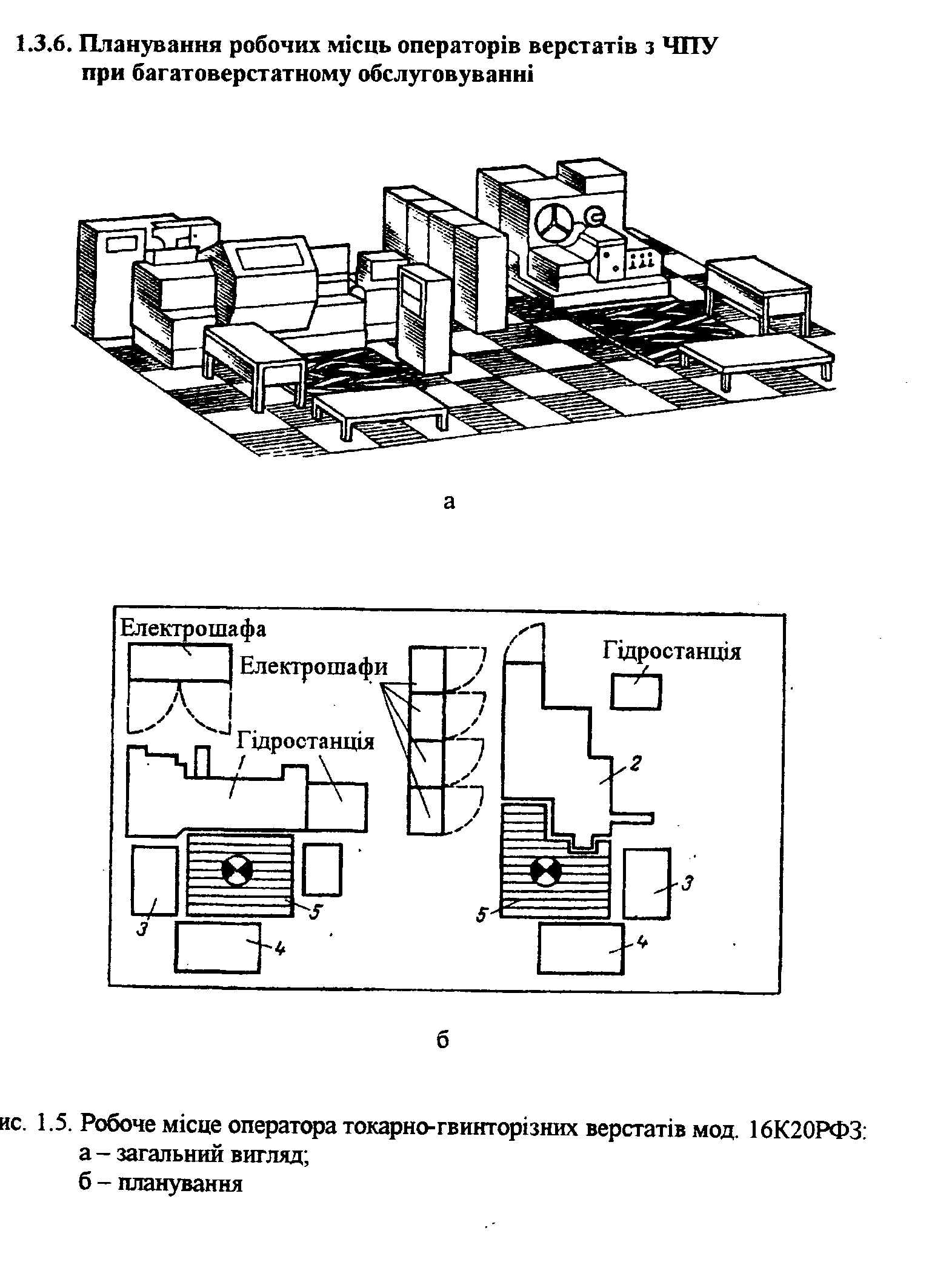

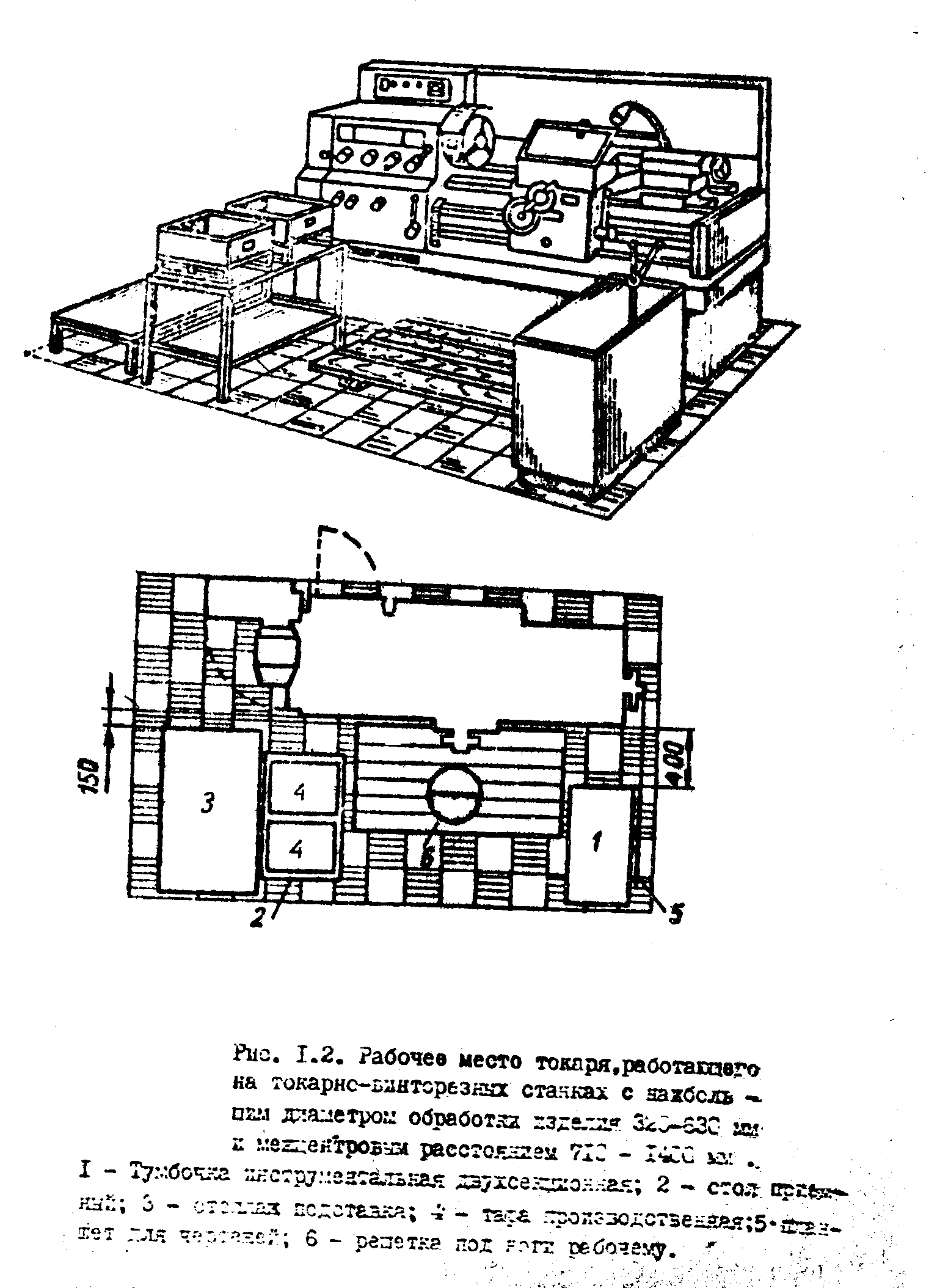

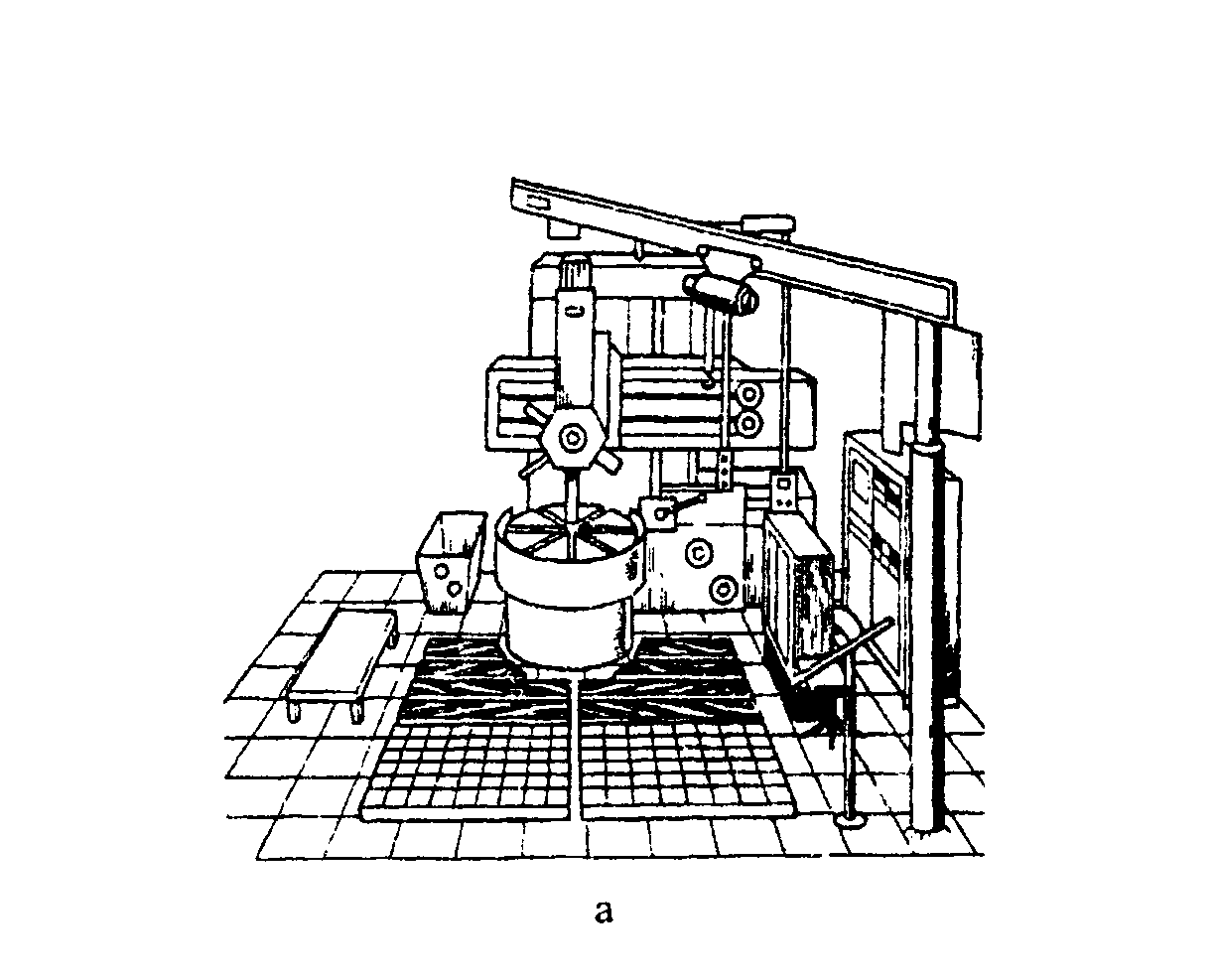

На рисунках ХХХХ показані в порівнянні зовнішній вид робочих місць основних професій, а також його планування
П
ЕРЕЛІК
ПОСИЛАНЬ
Справочник технолога-машиностроителя 2 том (под ред. А.В. Касиловой) – М., Машиностроение,1986.
Нефедов Н.А. дипомное проектрировани в машиностроительных технгикымах: Учеб. Пособие для техникумов. – М. Высш.шк.,1986.

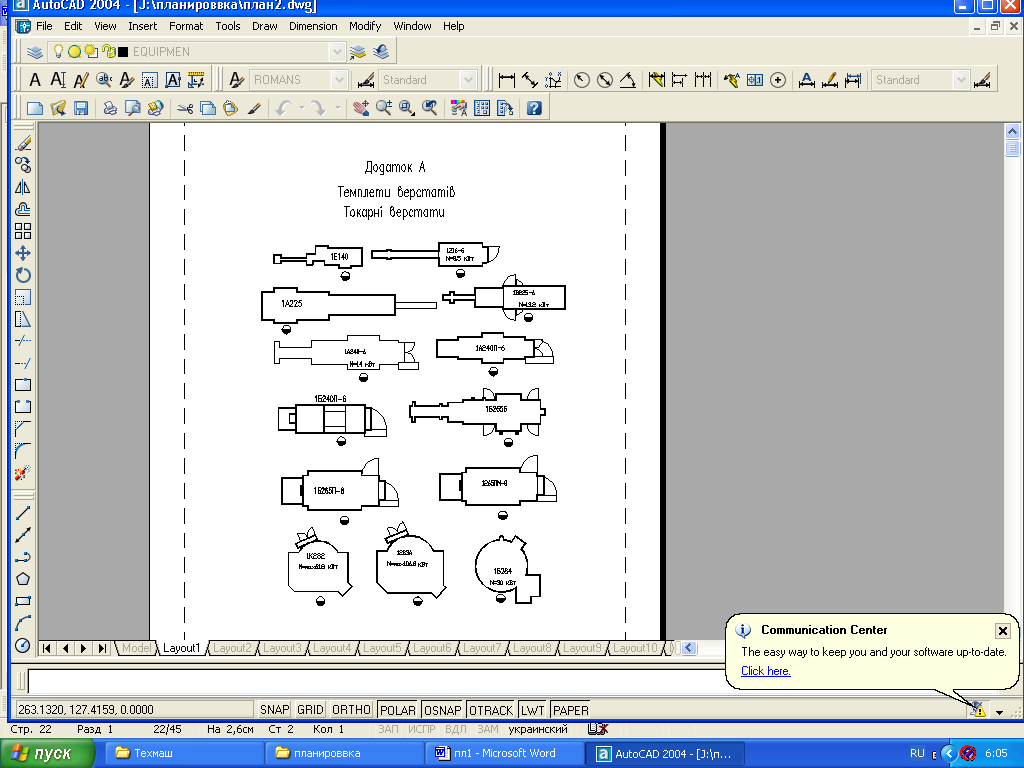

Додаток А

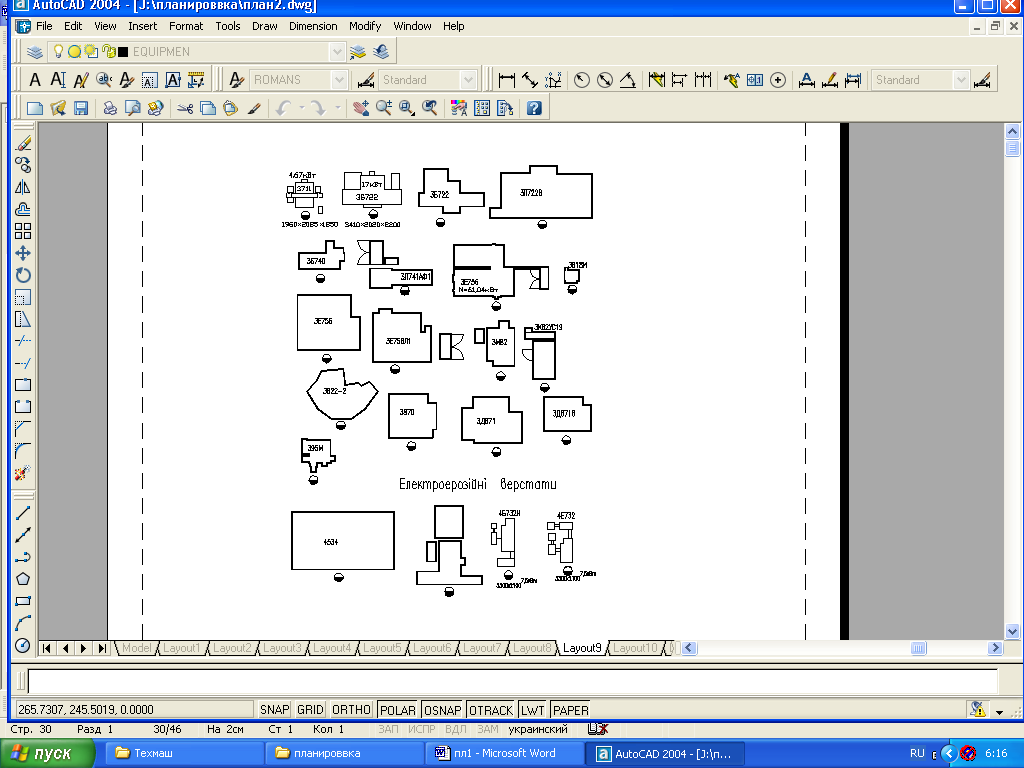

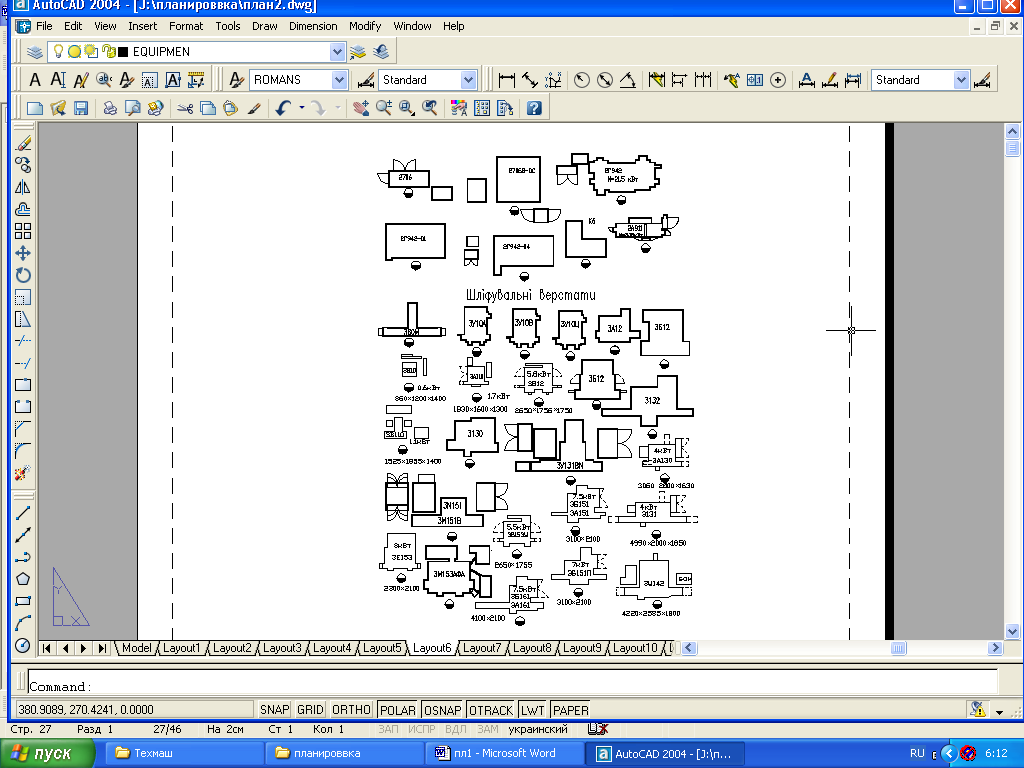

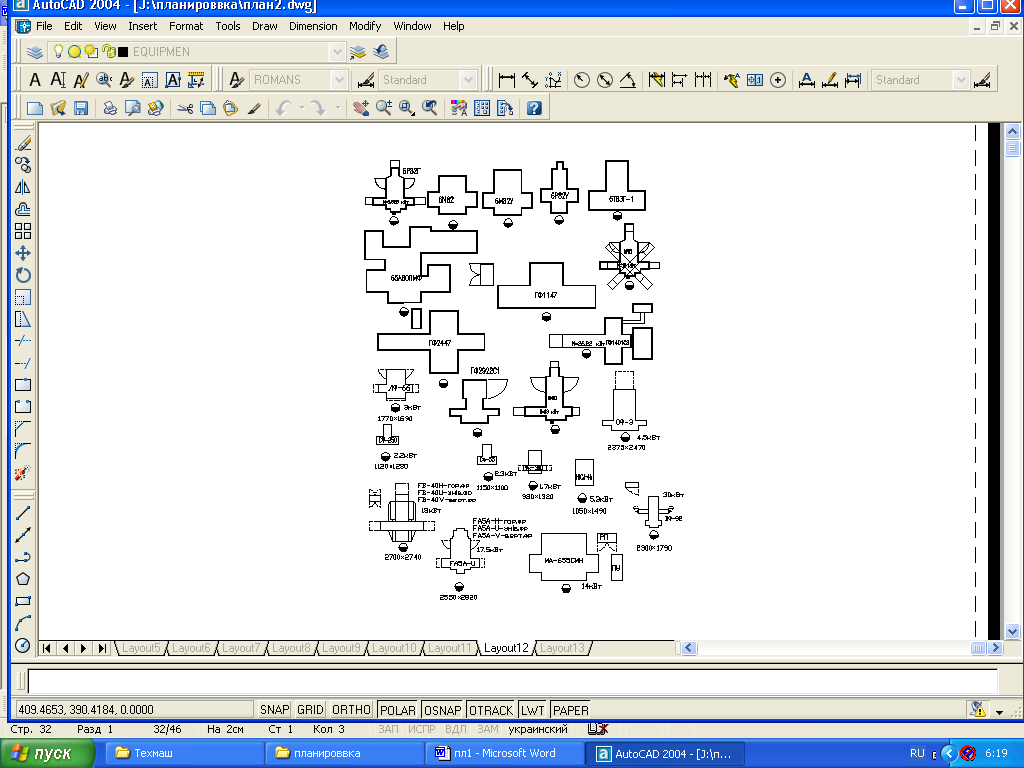

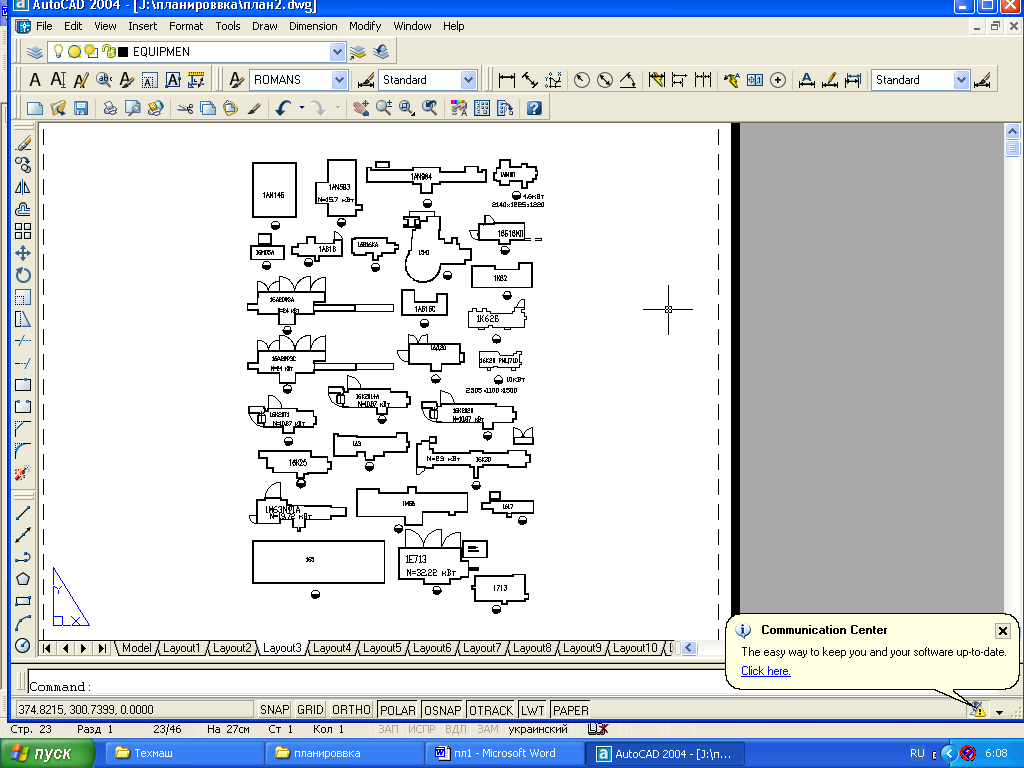

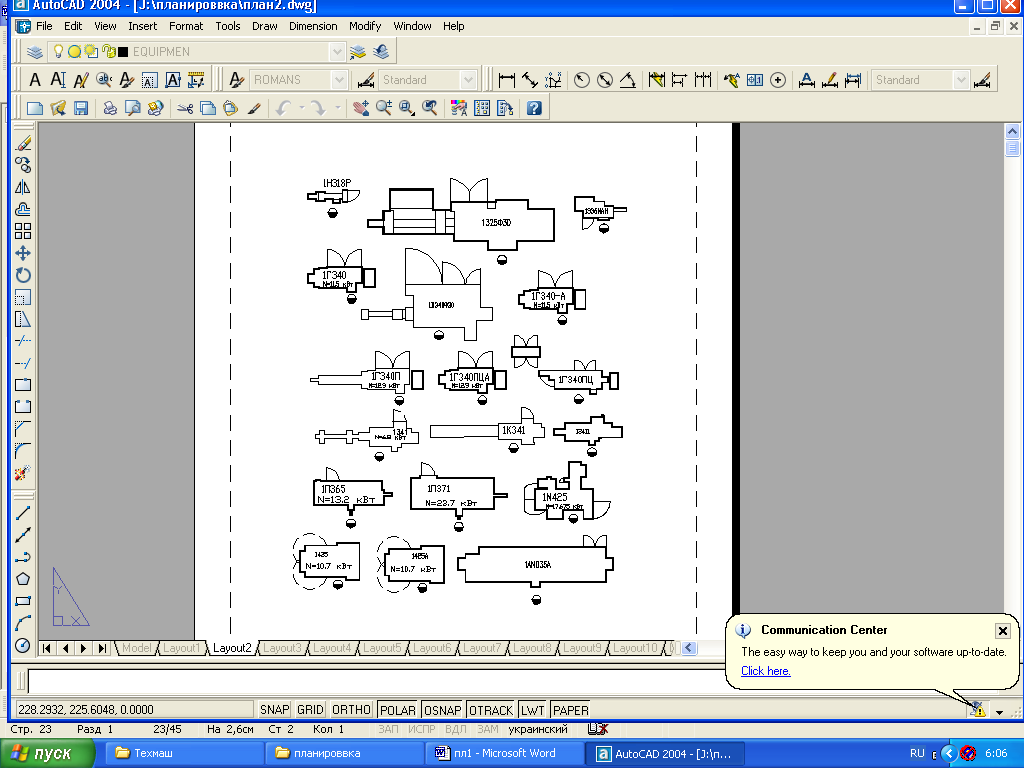

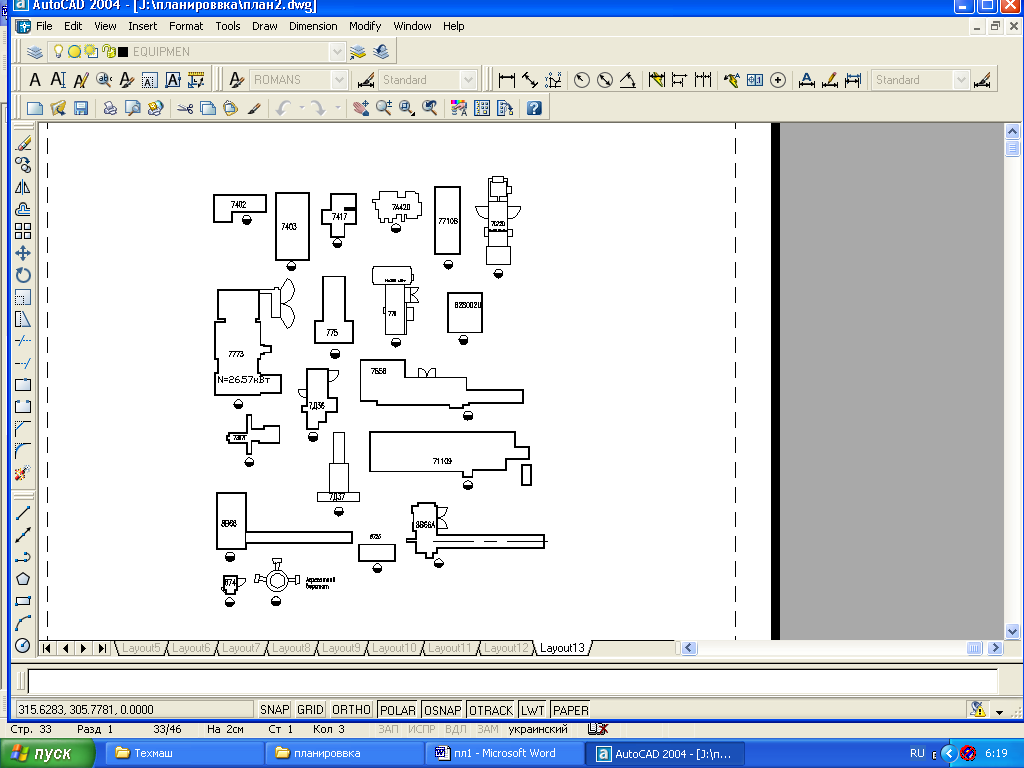

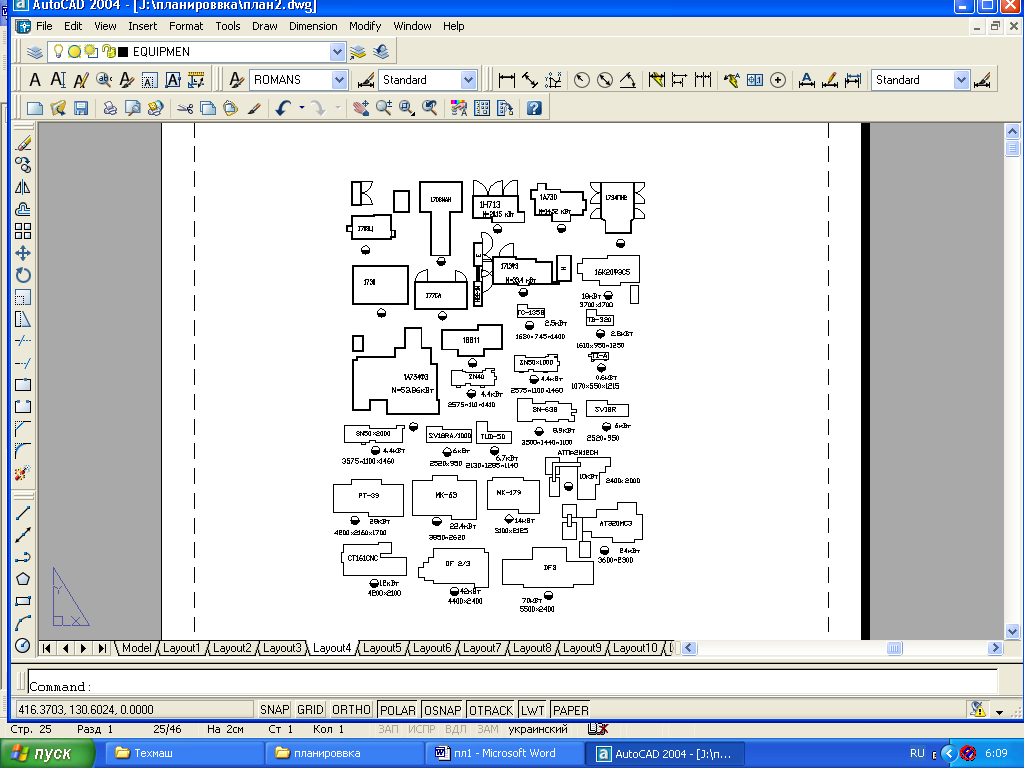

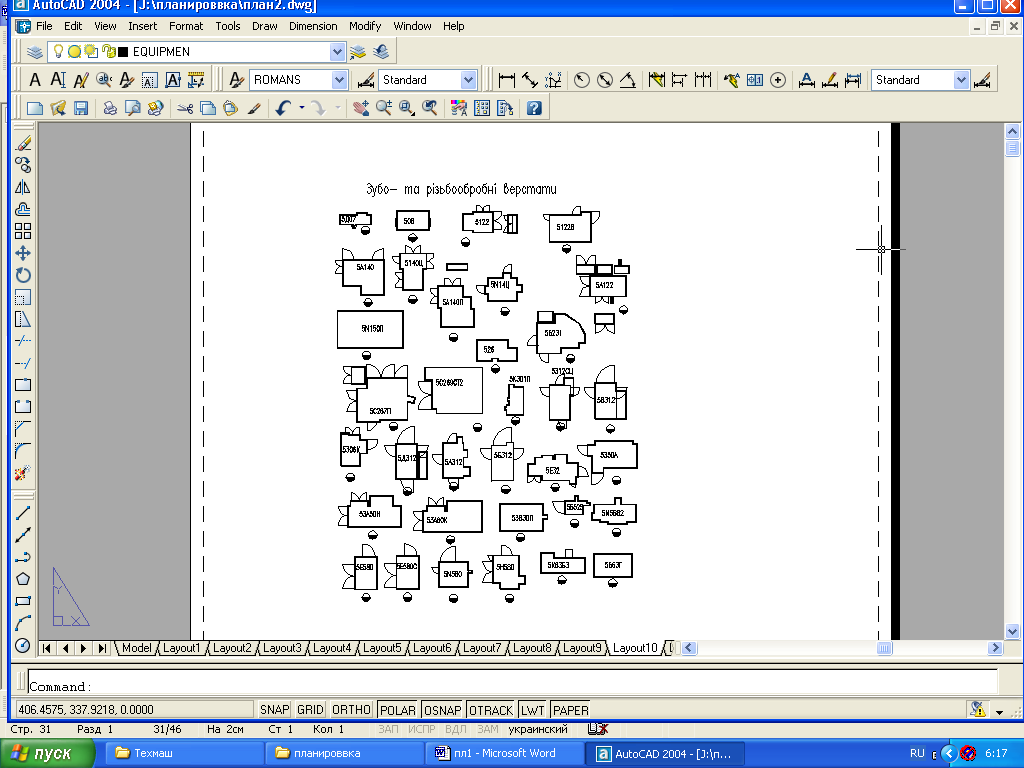

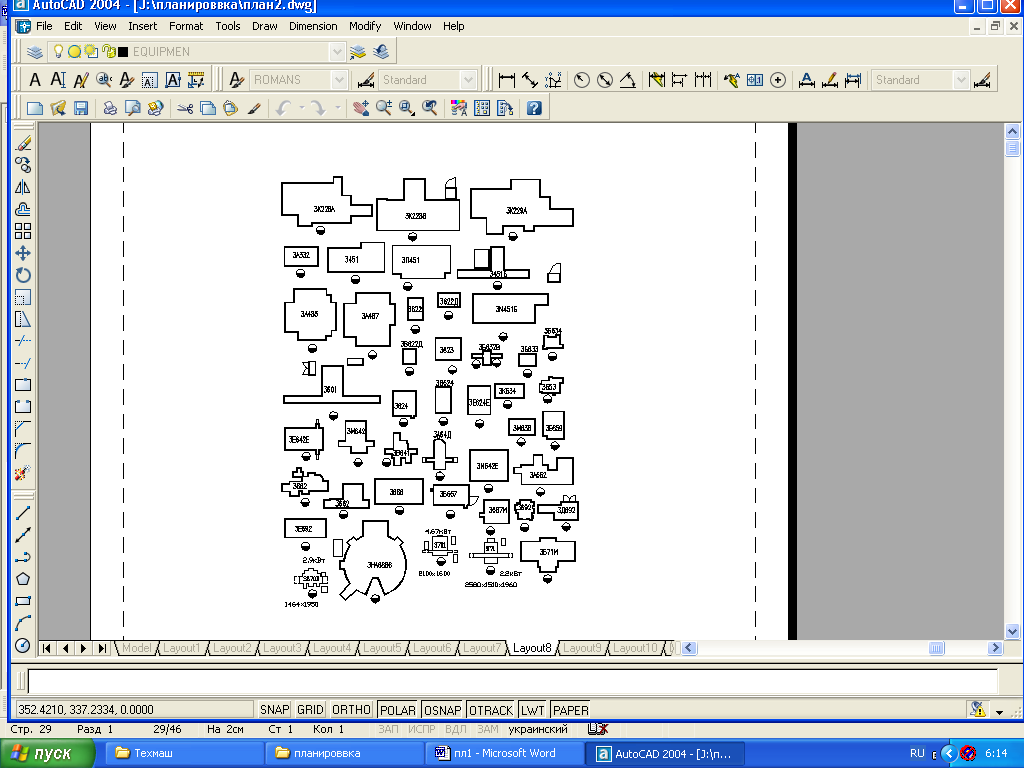

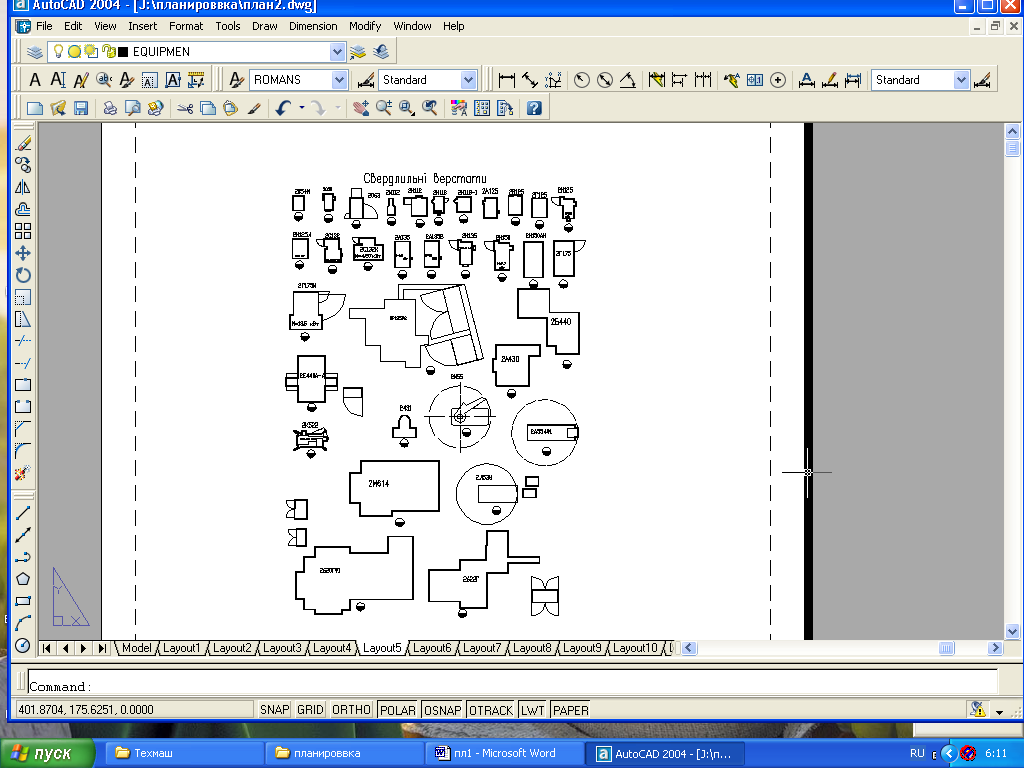

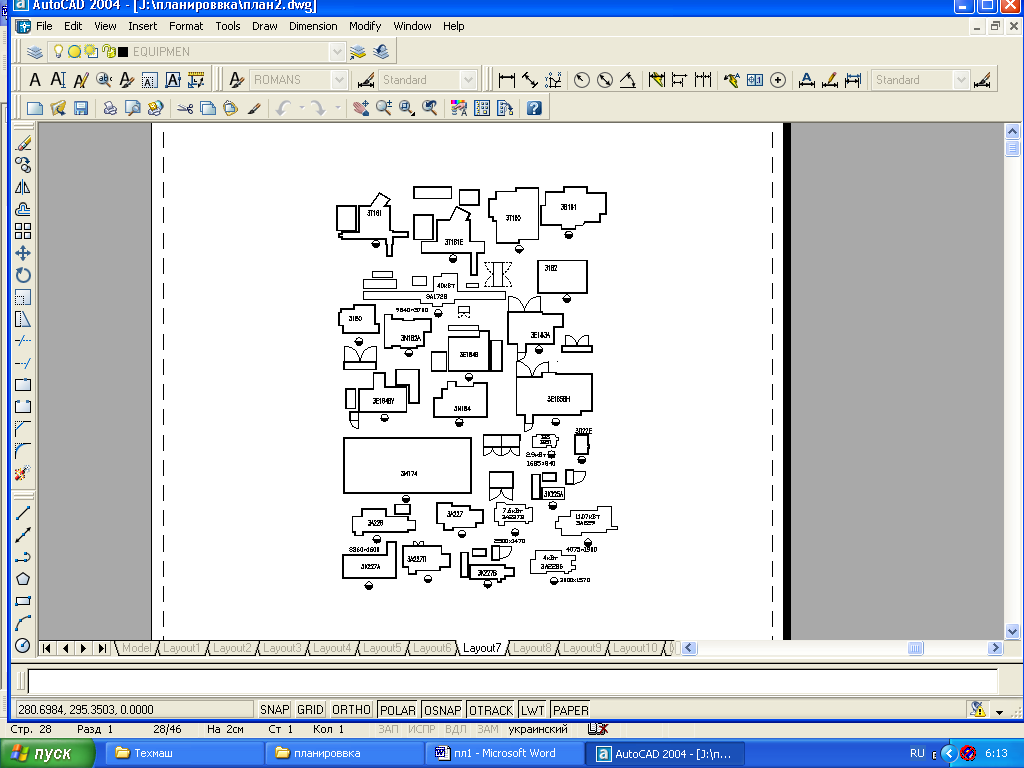

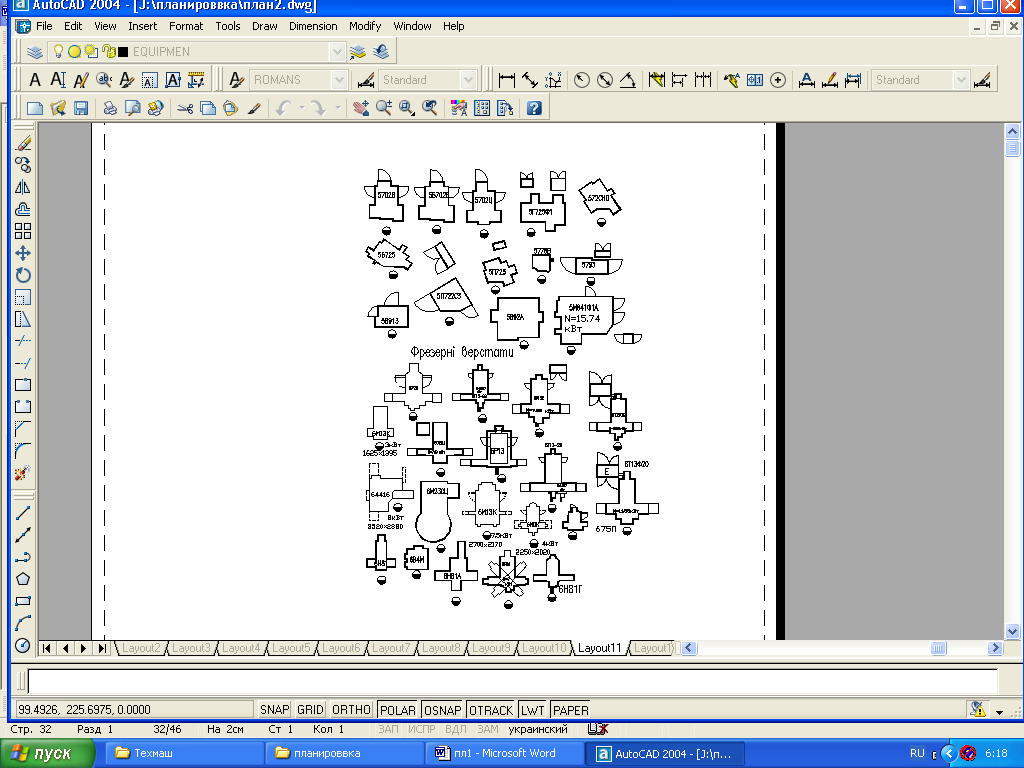

Темплети верстатів
Додаток Б

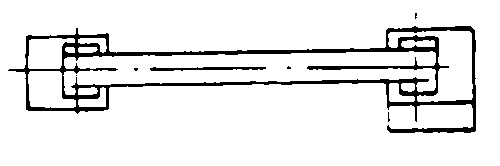

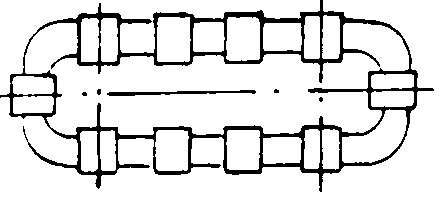

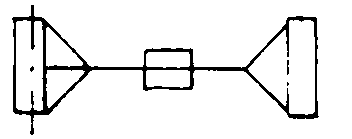

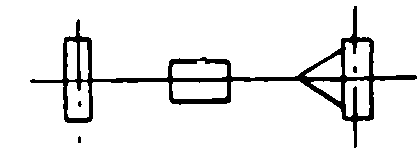

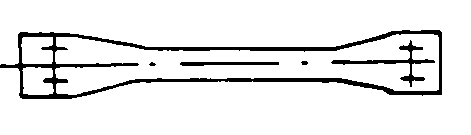

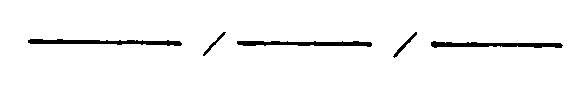

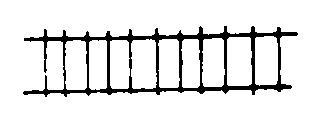

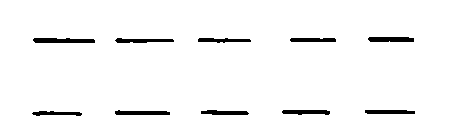

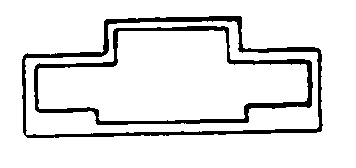

Таблиця Д.1 – Умовне позначення будівельних елементів підйомно-транспортного улаштування і технологічного обладнання
Найменування |
Умовне позначенні (в плані) |
1 |
2 |
Стіни капітальні існуючі |
|
Перегородки суцільні |
|
Перегородки остекленные |
|

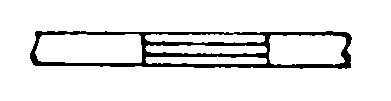

Перегородки з склоблоків |
|
Перегородка сітчаста |
|
Перегородка металева |
|
Вікно |
|

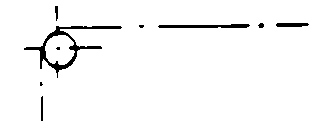

Колона |
|
Ворота розпашні, або двері двопільні |
|
Ворота (двері) підйомні |
|
Ворота (двері) розсувні (откатні двопільні) |
|

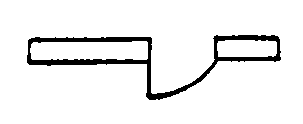

Двері (ворота) створні однопольні |
|
Пройом в перегородці або вікні |
|
Сходи |
|
Продовження таблиці Д.1
1 |
2 |
Санвузол |
|
Трап напільний |
|
Існуюче обладнання |
|
Перевстановлене обладнання |
|
Встановлюване обладнання |
|
Обладнання, що проектується або резервне місце |
|
Обладнання з фундаментом |
|
Піч електрична опору |
|
Піч електрична дугова |
|
індукційна |
|
Полірувальна бабка |
|
Продовження таблиці Д.1
1 |
2 |

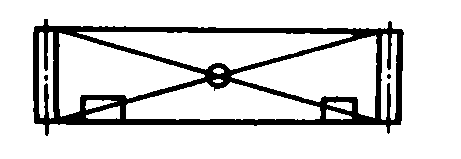

Кран мостовий електричний |
|
Кран одноблочний опорний з електроталлю |
|
Кран - штабельор стелажний опорний або підвісний |
|
Кран консольний поворотний з електроталлю |
|
Підйомник пневматичний |
|
Ліфт вантажний |
|
Сходи металічні |
|
Площадка посадочна зі сходами |
|
Шлях підкрановий |
|
Шлях залізничний |
|
Конвеєр підвісний з ланцюгом |
|
Конвеєр роликовий приводний однорядний |
|
Конвеєр роликовий неприводний однорядний |
|
Продовження таблиці Д.1
1 |
2 |

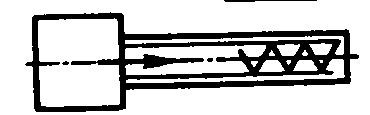

Конвеєр гвинтовий (шнековий) |
|
Конвеєр вертикально-замкнутий одноланцюговий |
|
Конвеєр горизонтально-замкнутий |
|
Кран одно балочний підвісний з електроталлю |
|

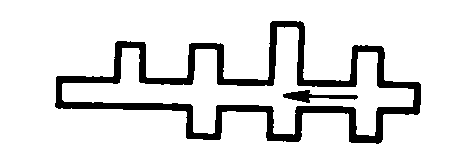

Автоматична лінія |
|
Канал для транспортування стружки |
|
Місце робочого |
|
Місце робочого при багатоверстатному обслуговуванні |
|
Місце складування заготовок |
|
Місце складування напівфабрикатів і заготовок |
|
Місце складування оснастки |
|
Місце складування тари |
|
Проїзд |
|
Границя цеху |
|
Границя дільниці |
|
Додаток В

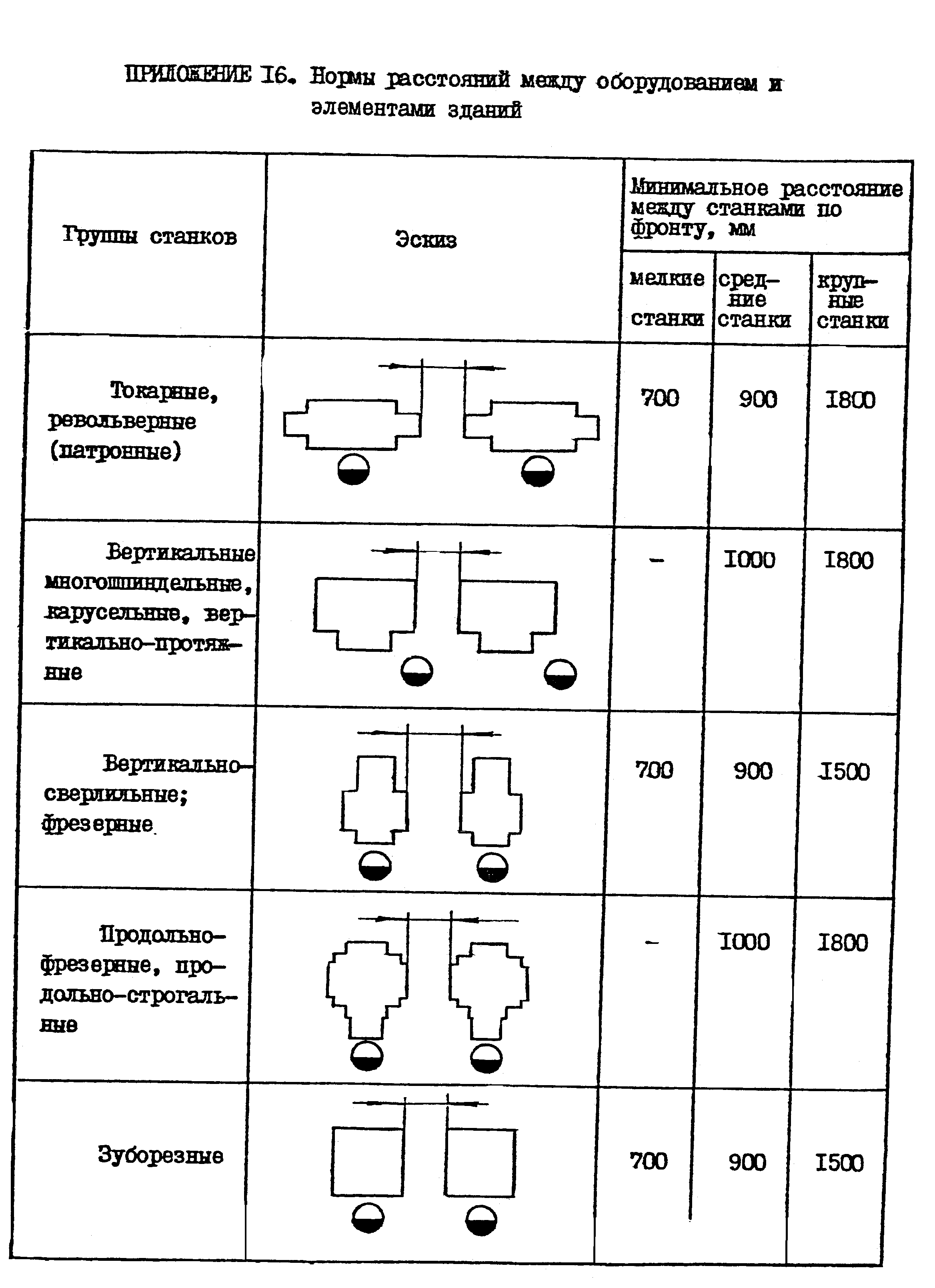

Таблиця Д.2 - Норми відстані поміж обладнанням і елементами споруди
Групи верстатів або схеми розташування верстатів |
Ескіз |
Мінімальна відстань між верстатами по фронту |
||
дрібні верстати до 1800 |
середні верстати до 2000 |
великі верстати до 8000 |
||
1 |
2 |
3 |
4 |
5 |
Токарні, револьверні (патронні) |
|
700 |
900 |
1800 |
Вертикальні, багатошпиндельні, карусельні, вертикально-протяжні
|
|
- |
1000 |
1800 |
Вертикально-свердлильні, фрезерні
|
|
700 |
900 |
1500 |
Поздовжньо-фрезерні, поздовжньо-строгальні
|
|
- |
1000 |
1800 |
Поперечно-строгальні
|
|
700 |
900 |
- |
Зубонарізні |
|
700 |
900 |
1500 |
Продовження таблиці Д.2
1 |
2 |
3 |
4 |
5 |
Шліфувальні |
|
700 |
900 |
1500 |
В „затилок” |
|
1300 |
1500 |
2000 |
Тильними сторонами |
|
700 |
800 |
1300 |
Верстат обслуговується одним робочим |
|
2000 |
2500 |
2800 |
Два верстата обслуговуються одним робочим |
|
1300 |
1500 |
- |
Шахове розташування |
|
700 |
800 |
1200 |
Під кутом 15...20о |
|
1300 |
1500 |
1800 |
Продовження таблиці Д.2
1 |
2 |
3 |
4 |
5 |
Тильною стороною |
|
700 |
800 |
1000 |
Боковою стороною |
|
700 |
800 |
1000 |
Фронтом |
|
1300 |
1500 |
1800 |
Примітка. 1. При різних розмірах верстатів, які розташовуються поруч відстань між ними приймається по більшому з цих верстатів.
2. При установці верстатів на індивідуальні фундаменти відстань між верстатами приймається з урахуванням конфігурації фундаментів верстатів.
3. Норми відстані не враховують площадок (стелажів) для зберігання великих заготівок, тари для транспортування, місцеві підйомні улаштування, конвеєри і оргоснастки, розміри яких необхідно враховувати в кожному конкретному випадку додатково.
4. Відстані вказані від зовнішніх габаритів верстатів в які входять граничні положення частин, що рухаються, дверей, які відкриваються і постійних огороджень.
5. При обслуговування верстатів мостовими кранами відстані від стін і колон приймаються з урахуванням можливості обслуговування верстатів в граничному положенні крюка крана.

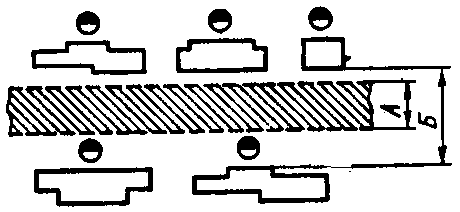

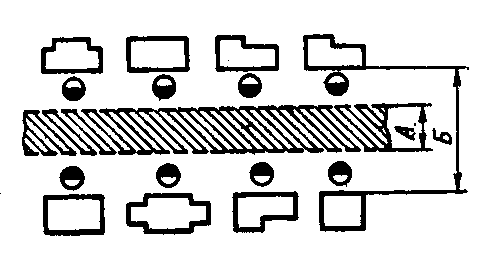

Таблиця Д.3 - Норми ширини і відстаней поміж рядами верстатів, мм, для різноманітних транспортних засобів
Місцезна-ходження проїзду та характер руху |
Ескіз |
Склізи, лотки, скати, талі на монорейки |
Крани мостові та кран-балки |
Електровізки (електрокари), авто навантажувачі |
|||||||||||||||
Габаритні розміри заготовок і тари з заготовками, мм |
|||||||||||||||||||
<800 |
<1500 |
<800 |
<1500 |
<3000 |
<800 |
<1500 |
<1800 |
||||||||||||
А |
Б |
А |
Б |
А |
Б |
А |
Б |
А |
Б |
А |
Б |
А |
Б |
А |
Б |
||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
18 |
18 |
||
Поміж тильними (задніми) сторонами верстатів: оносто- стооннє двосто- роннє |
|
-
- |
-
- |
-
- |
-
- |
2000
- |
2500
- |
2500
- |
3000
- |
3500
- |
4000
- |
2000
3000 |
2500
3500 |
2500
3500 |
3000
4000 |
3000
4000 |
3500
4500 |
||
Поміж боковими сторонами верстатів: оносто- стооннє двосто- роннє |
|
-
- |
-
- |
-
- |
-
- |
2000
-
|
2500
- |
2500
- |
3000
- |
3500
- |
4000
- |
2000
3000 |
2500
3500 |
2500
3500 |
3000
4000 |
3000
4000 |
3500
4500 |
Продовження таблиці Д.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
18 |
18 |
Односто-роннє поміж рядом верстатів, які розташовані тильною стороною, і рядком верстатів, які розташовані до проїзду фронтом |
|
1200 |
2500 |
2000 |
3300 |
2000 |
3300 |
2500 |
3800 |
3500 |
4800 |
2000 |
3300 |
2500 |
3800 |
300 |
4300 |
Односто- роннє поміж верстатами, які розташовані по фронту |
|
1200 |
3200 |
2000 |
4000 |
2000 |
4000 |
2500 |
4500 |
3500 |
5500 |
2000 |
4000 |
2500 |
4500 |
3000 |
5000 |

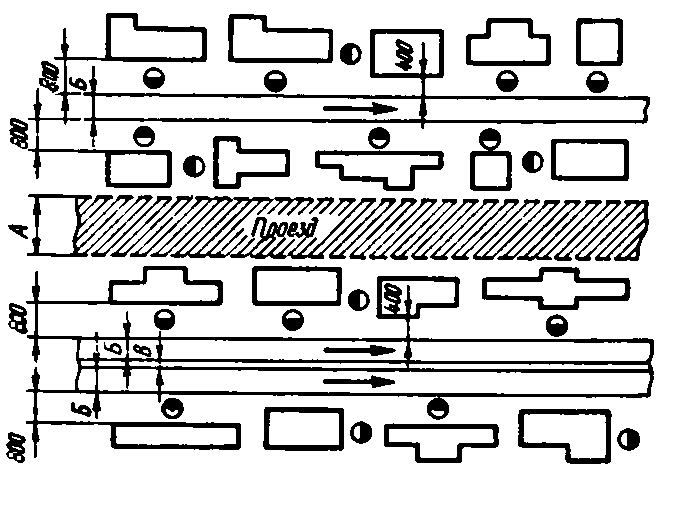

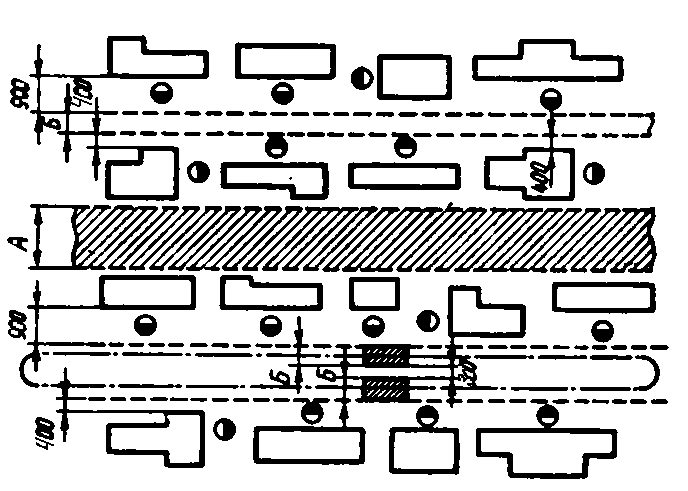

Таблиця Д.4 – Норми відстаней поміж потоковими лініями верстатів (робочих місць) з механізованим меж операційним транспортом
Види транспортних засобів |
Схеми потокових ліній |
Напольний конвеєр (пластинчатий, стрічковий, роликовий та інше) |
|
Підвісний конвеєр або таль на монорейці |
|
