Раздел 7. Клапанная крышка - демонтаж и монтаж
Примечание: Клапанная крышка может быть демонтирована с двигателя установленного в раме.
Если двигатель должен быть демонтирован пропустите эту операцию в виду ее нецелесообразности.
Демонтаж
1 Установите мотоцикл на центральную подставку
2 Снимите сиденье и открутите винты крепления боковых обтекателей вокруг бака (см Главу 8).
3 Демонтируйте бак (см Главу 4).
4 Демонтируйте верхний и нижний обтекатели (см Главу 8).
5 На US моделях удалите воздушный впускной клапан и вакуумный клапан (см Главу 1).
6 Демонтируйте катушки зажигания и их крепеж, бронепровода свечей зажигания (см Главу 5).
7 Отсоедините тепловые предохранительные кожухи (см рис 5.15a и 5.15b).
8 Открутите болты крепления клапанной крышки (см рис).
9 Приподнимите крышку над головкой цилиндра. Если она застряла не пытайтесь разъединять ее рычагом – лучше обстучите ее по периметру резиновым молотком, крышка легко отделится.
10 Осмотрите на износ направляющую цепи ГРМ в центре крышки – если она сильно изношена то потребуется ее замена (см рис).

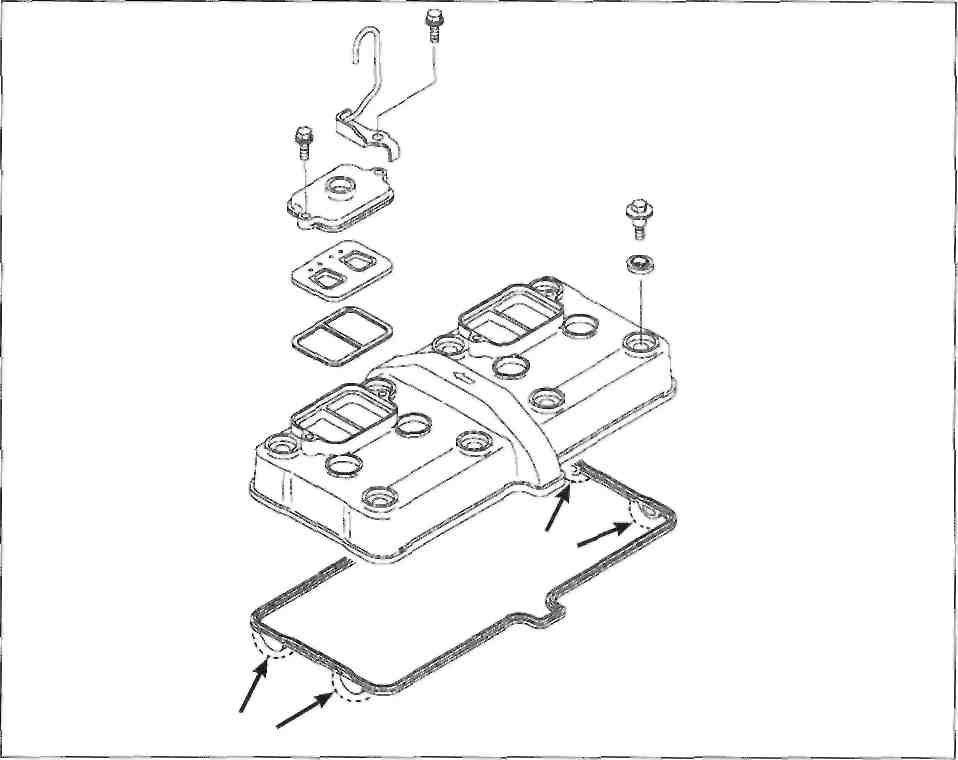

7.12 Клапанная крышка в сборе; используйте герметик в местах посадки прокладки (стрелки)

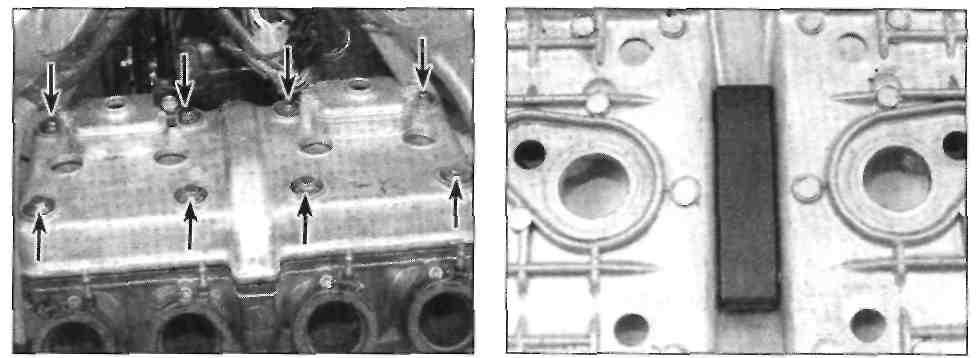

7.8 Открутите болты клапанной крышки, 7.10 Переверните клапанную крышку и осмотрите
снимите клапанную крышку (стрелки) направляющую цепи ГРМ на износ при необходимости замените ее
Монтаж
11 Очистите прокладку крышки от старого герметика. Если она имеет растрескивания, огрубевшая, имеет выкрашивания или другие дефекты замените ее.
12 Очистите крышку и поверхность прилегания ГБЦ при помощи растворителя или ацетона. Нанесите тонким слоем RTV герметик в канавки и на полукруглые выемки головки (см рис).
13 Установите прокладку на крышку. Расположите крышку на ГБЦ при этом убедитесь, что прокладка встала на свое место.
14 Проверьте уплотнения под болты клапанной крышки; если они растресканые огрубелые или изношены замените их. Установите болты и затяните их с усилием затяжки согласно Спецификации Главы.
15 Дальнейшая процедура сборки обратная процедуре разборки.
Раздел 8. Натяжитель цепи грм - демонтаж и установка
Демонтаж
Примечание: Натяжитель цепи ГРМ может быть демонтирован с двигателя установленного в раме. Если двигатель должен быть демонтирован пропустите эту операцию в виду ее нецелесообразности.
1 Установите мотоцикл на центральную подставку.
2 Удалите топливный бак и карбюраторы (см Главу 4).

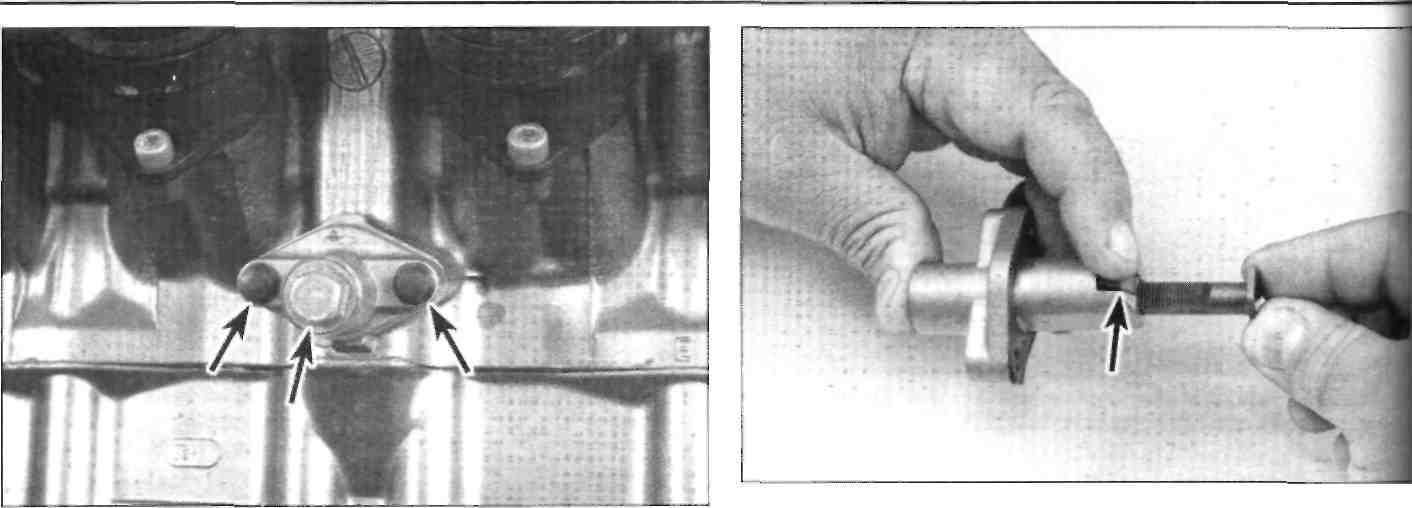

3 Открутите болт-заглушку натяжителя, снимите уплотняющую прокладку и пружину (см рис).
4 Открутите болты крепления натяжителя и снимите натяжитель с блока цилиндров.
Внимание: Это не “обратно-возвратный” тип натяжителя цепи; плунжер натяжителя не возвращается обратно в исходную позицию при его передвижении вперед по мере вытяжения цепи. Когда натяжитель демонтируется, НИКОГДА не выкручивайте болты только по пол оборота, так как вы можете повредить при этом натяжитель и цепь. После выкручивания болтов натяжитель может быть демонтирован и установлен методом описанным ниже. При извлечении натяжителя НИКОГДА не вращайте его в отверстии блока вокруг своей оси так как это может привести к скидыванию цепи и повреждению клапанов.
Нажмите на ограничитель и освободите храповой механизм (см рис), ослабьте плунжер натяжителя и протолкните его в обратном направлении, выньте пружину натяжителя. Вымойте части натяжителя в сольвенте.
