29.7 Измерение толщины усов вилок (при необходимости замените вилки)
Раздел 30. Валы коробки передач - демонтаж, инспекция и монтаж
1 Выньте валы с картера (см Раздел 28).
Первичный вал
Демонтаж
2 Снимите наружную обойму игольчатого подшипника, далее снимите стопорное кольцо с конца вала и плавно выньте игольчатый подшипник (см рис).
3 Снимите упорное кольцо и далее шестерню второй передачи с вала (см рис).
4 Снимите шестерню шестой передачи и вкладыш (см рис).
5 Снимите зубчатую шайбу и упорное кольцо (см рис). Удерживайте упорное кольцо от изгиба при помощи пассатиж и расширителя (см рис).
6
Снимите блок шестерен 3\4 передачи с
вала (см рис).
7 Снимите следующее упорное кольцо, зубчатую шайбу, шестерню пятой передачи и вкладыш (см рис).

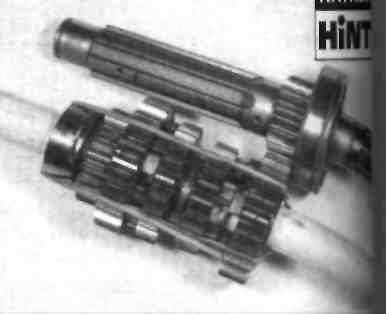

Когда демонтируйте валы коробки, проденьте сквозь шестерни резиновый жгут для сохранения их порядка следования.

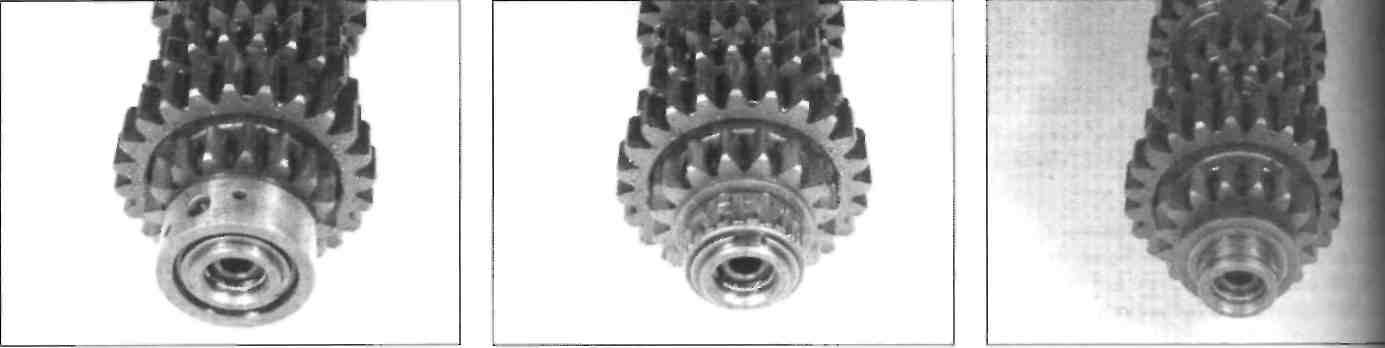

30.2a Снимите наружную обойму 30.2b ... снимите стопорное кольцо, 30.3 Снимите упорное кольцо и
игольчатого подшипника... выньте игольчатый подшипник шестерню второй передачи

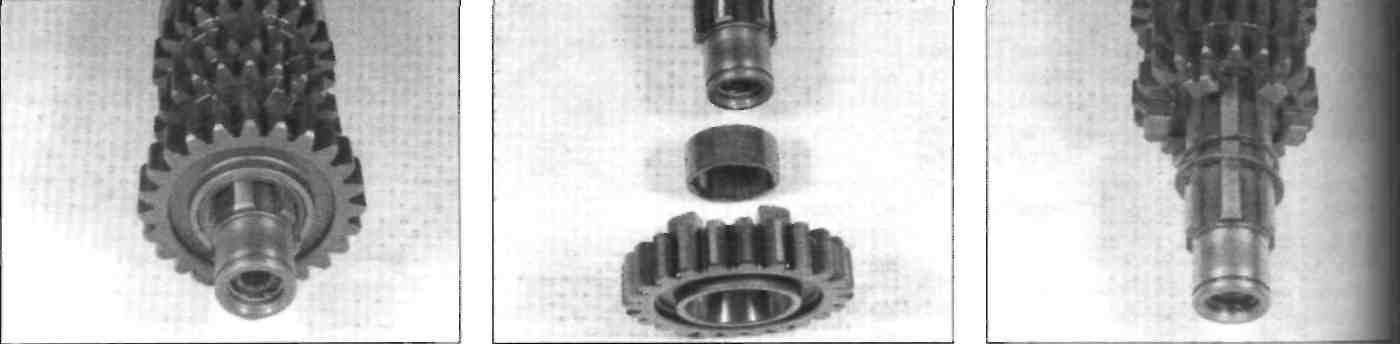

30.4a Снимите шестерню шестой передачи 30.4b ...и втулку 30.5a Снимите зубчатую шайбу и упорное кольцо

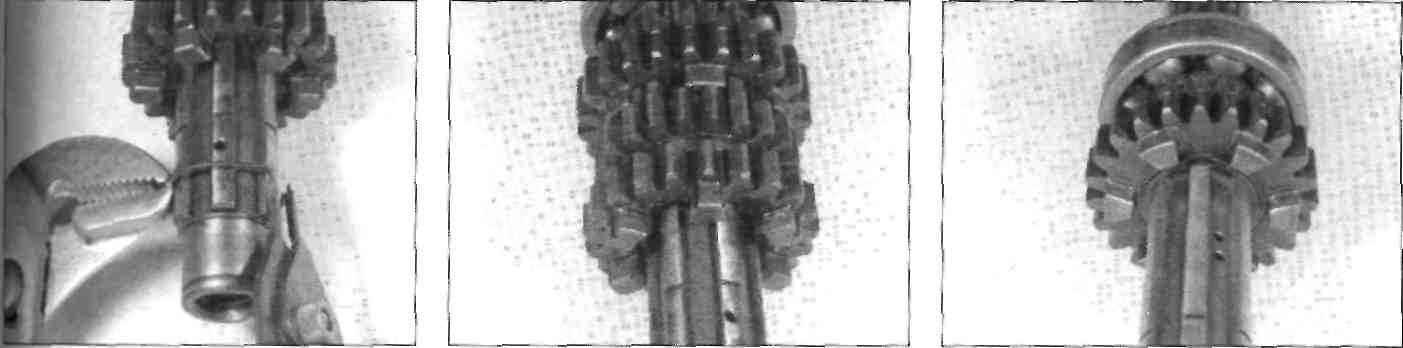

30.5b ... удерживайте упорное кольцо 30.6 снимите блок шестерен 30.7a Снимите упорное кольцо
от изгиба при помощи пассатиж 3\4 передачи с вала
и
расширителя

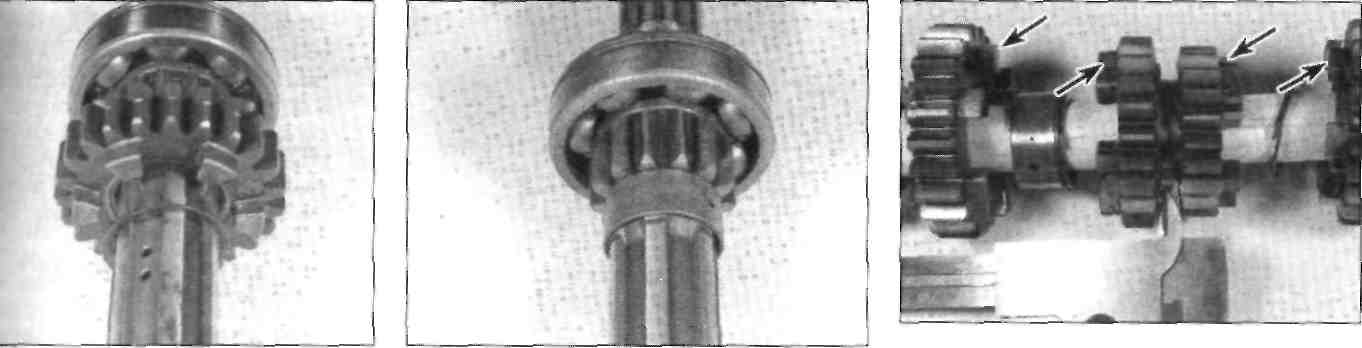

30.7b ...зубчатую шайбу и 30.7c ...далее втулку 30.9 Если канавки излишне широки,
шестерню пятой передачи … замените шестерни – так же замените шестерни если изношены кулачки (стрелки)
Инспекция
8 Вымойте все части в сольвенте и просушите их. Провращайте шариковый подшипник на валу, определите степень плотности его посадки, шероховатость поверхности, чрезмерную прослабленность и наличие посторонних шумов. Если что либо из вышеперечисленных неисправностей обнаружено замените подшипник новым. Замену производите при помощи гидравлического пресса или же съемника подшипников. Если у вас нет в наличии такого инструмента для демонтажа, обратитесь за поддержкой в специализированный мото сервис.
9 Измерьте ширину канавки вилки переключения на 3\4 шестерни передач (см рис). Если ширина канавки больше допустимой величины приведенной в Спецификации этой Главы замените шестерню 3\4 передачи, так же проверьте вилку этой передачи (см Раздел 29).
10 Также проверьте зубья шестерен на сколы и другие дефекты поверхностей. Проверьте втулку и поверхность внутреннего диаметра шестерен пятой и шестой передач на шероховатость и изменение цвета. Если тот или иной дефект обнаружены замените их.
11 Осмотрите кулачки и отверстия кулачков на износ и сколы (см рис 30.9 и сопроводительные рис).
Замените пары изношенных шестерен комплектно .
12 Осмотрите игольчатый подшипник и его обойму на износ и изменение цвета, при необходимости замените его.
Монтаж

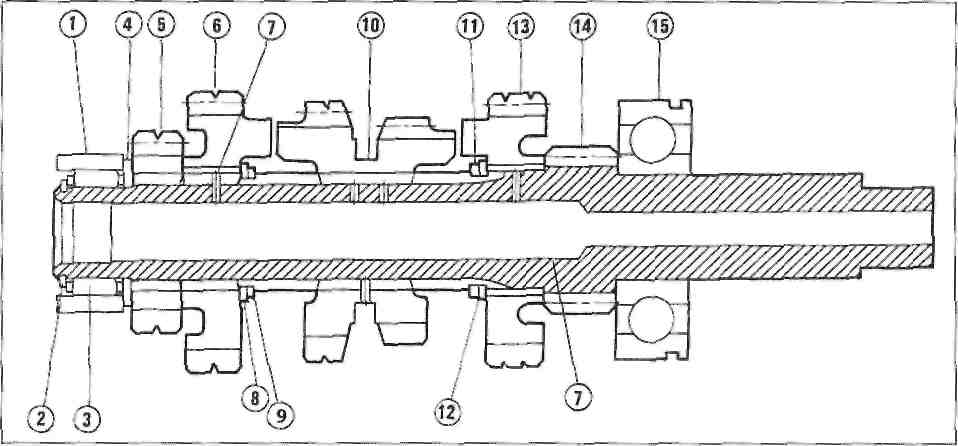

Монтаж в основе своей повторяет в обратной последовательности процесс демонтажа, но имеет ряд особенностей таких как (см рис) :
