РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ вариант N 01

студенту группы __________ ______________________________

1. Для измерения напряжения 50 В имеются четыре вольтметра класса точности и номинального значения напряжения соответственно: первый -1,0; 60 В; второй - 1,0; 75 В; третий - 0,5; 150 В; четвертый - 0,1; 300 В. Какой из них обеспечит минимальную относительную погрешность измерения?

2. В цепь переменного тока прямоугольной формы (график 5, таблица 3.2[2.1]) с амплитудным значением 10 мА и частотой 50 Гц включен выпрямительный миллиамперметр с двухполупериодной схемой выпрямления. Шкала прибора градуирована в среднеквадратических значениях синусоидального тока. Определить: 1) показания прибора; 2) действительное значение измеряемого тока, определяемое формой его кривой; 3) относительную погрешность измерения.

3. Определить значение сопротивления резистора R1 (рис.3.11 [3.2]); если в уравновешенном состоянии сопротивления других плеч моста составляют: R2=100 Ом; R3=2000 Ом; R4=524 Ом.

4. Измеряемое напряжение синусоидальной формы подается на вход Y осциллографа через аттенюатор с коэффициентом деления 1:10.Коэффициент отклонения Су=5 В/дел, удвоенное амплитудное значение сигнала равно 8 делений. Определить амплитудное, среднеквадратичное и средневыпрямленное значение измеряемого напряжения.

5. Температурам 5,10,15,20,25 и 30 С соответствуют следующие сопротивления платиновой нити: 100,120,150,200,270,400 Ом. Построить статическую характеристику и найти сопротивление нити при 17,23 и 28 С.

._______________________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ вариант 02

студенту группы ________ ______________________________

1. Для измерения напряжения 50 В имеются четыре вольтметра классаточности и номинального значения напряжения соответственно: первый 1,5; 60 В; второй - 1,5; 75 В; третий - 1,0; 150 В; четвертый - 0,5; 300 В. Какой из них обеспечит минимальную относительную погрешность измерения?

2. В цепь переменного тока прямоугольной формы (график 5, таблица 3.2[2.1]) с амплитудным значением 20 мА и частотой 50 Гц включен выпрямительный миллиамперметр с двухполупериодной схемой выпрямления. Шкала прибора градуирована в среднеквадратических значениях синусоидального тока. Определить: 1) показания прибора; 2) действительное значение измеряемого тока, определяемое формой его кривой; 3) относительную погрешность измерения.

3. Определить входные сопротивления уравновешенного моста постоянного тока (рис.3.11[3.2]) со стороны зажимов диагонали питания Rп.вх.о и со стороны зажимов диагонали указателя равновесия Rг.вх.о, если известно, что R1=50 Ом; R2=100 Ом; R3=50 Ом;R4=100 Ом.

4. Определить амплитудное, среднеквадратичное и средневыпрямленное значения сигнала, полученного на экране осциллографа (рис.4.1 [4.9]), если его амплитуда равна 3 деления, коэффициент отклонения 5 В/дел, длительность калиброванной развертки 2 мс/дел, период сигнала

составляет 4 деления.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ вариант 03

студенту группы ________ ______________________________

1. Для измерения напряжения 50 В имеются четыре вольтметра класса точности и номинального значения напряжения соответственно: первый 1,0; 100 В; второй - 1,0; 150 В; третий - 0,5; 200 В;четвертый - 0,1; 600 В. Какой из них обеспечит минимальную относительную погрешность измерения?

2. В цепь переменного тока прямоугольной формы (график 5, таблица 3.2[2.1]) с амплитудным значением 15 мА и частотой 50 Гц включен выпрямительный миллиамперметр с двухполупериодной схемой выпрямления. Шкала прибора градуирована в среднеквадратических значениях синусоидального тока. Определить: 1) показания прибора; 2) действительное значение измеряемого тока, определяемое формой его кривой; 3) относительную погрешность измерения.

3. Сопротивление плеч моста постоянного тока (рис.3.11[3.2]) R2=10 Ом; R3=1500 Ом; R4=1000 Ом; сопротивление указателя равновесия Rг=100 Ом.Определить: 1) сопротивление R10; 2) входное сопротивление моста относительно зажимов Г`Г``(Rг.вх.о); 3) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия. Требуемые параметры вычисляются при состоянии равновесия моста.

4. Определить амплитудное, среднеквадратичное и средневыпрямленное значения идеального прямоугольного импульса, полученного на экране ЭО (рис.4.2[4.10]), если коэффициент отклонения 0,5 В/дел, длительность калиброванной развертки 1 мс/дел, амплитуда импульса 4 деления, его длительность 2 деления, период повторений 8 делений.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант 04

студенту группы ________ ______________________________

1. Сопротивление электромагнитного вольтметра класса точности 0,5 равно 5 кОм, его номинальный ток - 30 мА, шкала прибора имеет 150 делений. Определить предел измерения вольтметра, цену деления, наибольшую допустимую абсолютную погрешность показаний и номинальную мощность, потребляемую вольтметром.

2. Определить показания выпрямительного миллиамперметра с однополупериодной схемой выпрямления, включенного в цепь постоянного тока 10

мА. Шкала прибора градуирована в среднеквадратических значениях синусоидального тока.

3. Мост постоянного тока (рис.3.11[3.2]) имеет следующие параметры: R2=200 Ом; R3=50 Ом; R4=100 Ом; Rг=100 Ом; Rп=10 Ом. Определить:

1) сопротивление R10; 2) входное сопротивление моста по отношению к диагонали питания Rп.п.; 3)входное сопротивление моста по отношению к диагонали указателя равновесия Rг.г.; 4) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия R1г.Все пункты выполнить для уравновешенной мостовой схемы.

4. Определить период и частоту синусоидального сигнала, полученного на экране осциллографа, если отклонение луча горизонтали, соответствующее периоду, равно 5 делениям шкалы, значение длительности калиброванной развертки 0,1 мс/дел, значение множителя развертки 0,2.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 05

студенту группы ________ ______________________________

1. Сопротивление электромагнитного вольтметра класса точности 0,5 равно 10 кОм, его номинальный ток - 30 мА, шкала прибора имеет 100 делений. Определить предел измерениявольтметра, цену деления, наибольшую допустимую абсолютную погрешность показаний иноминальную мощность, потребляемую вольтметром.

2. Определить показания выпрямительного миллиамперметра с однополупериодной схемой выпрямления, включенного в цепь постоянного тока 10 мА. Шкала прибора градуирована в среднеквадратических значениях синусоидального тока.

3. Определить значения индуктивности L и сопротивлениях Rx в цепи уравновешенного моста (рис.3.22[3.5]), если для образцовой катушки L2=100 мГн и сопротивление плеч моста R3=20 Ом, R4=10 Ом.

4. Определить частоту синусоидального сигнала, полученного на экране осциллографа при: 1) длительности развертки 0,1 мс/дел и множителе развертки равном 1; 2) длительности развертки 0,5 мс/дел и множителе разверки равном 0,2. Удвоенное значение периода сигнала составляет 8 делений.

5. Температурам 10,20,30,40,50 и 60 С соответствуют следующие сопротивления платиновой нити: 100,120,150,200,270,400 Ом. Построить статическую характеристику и найти сопротивление нити при 17,23 и 48 С.

.______________________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 06

студенту группы ________ ______________________________

1. Магнитоэлектрический милливольтметр с номинальным напряжением 50 мВ имеет сопротивление 10кОм и шкалу прибора на 80 делений. Класс точности 0,5. Определить максимальную абсолютную и относительную погрешности измерения, если стрелка прибора отклонилась на 25 делений.

2. Определить показания выпрямительного миллиамперметра с однополупериодной схемой выпрямления, включенного в цепь постоянного тока 20 мА. Шкала прибора градуирована в среднеквадратических значениях синусоидального тока.

3. Определить значение индуктивности Lx, сопротивления Rx, добротности Qх в цепи уравновешенного моста (рис.3.12[3.7]), если R2=100 Ом, R3=1000 Ом, С4=1 мкФ, R4=100 Ом, частота питающего напряжения равна 1000 Гц.

4. Определить частоту синусоидального сигнала, полученного на экране осциллографа при: 1) длительности развертки 0,2 мс/дел и множителе развертки равном 1; 2) длительности развертки 0,4 мс/дел и множителе разверки равном 0,2. Удвоенное значение периода сигнала составляет

8 делений.

5. Температурам 5,10,15,20,25 и 30 С соответствуют следующие сопротивления платиновой нити: 120,140,170,220,290,420 Ом. Построить статическую характеристику и найти сопротивление нити при 17,23 и 28 С.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 07

студенту группы ________ ______________________________

1. Магнитоэлектрический милливольтметр с номинальным напряжением 100 мВ имеет сопротивление 10кОм и шкалу прибора на 100 делений. Класс точности 0,5. Определить максимальную абсолютную и относительную погрешности измерения, если стрелка прибора отклонилась на 45 делений.

2. Несинусоидальный ток с амплитудным значением 7 А и коэффициентом формы 1,57 (график 3, таблица 3.2[2.1]) измеряется выпрямительным миллиамперметром с двухполупериодной схемой выпрямления.Шкала прибора градуирована в среднеквадратических значениях синусоидального тока. Определить: 1) показание прибора; 2)действительное значение измеряемой величины с учетом поправки, определяемой формой кривой тока.

3. Определить емкость Сх и тангенс угла потерь конденсатора в цепи уравновешенного моста (рис.4.7[3.9]), если Rо=10 Ом, емкость образцового конденсатора Со=0,1 мкФ, R3=1 кОм, R4=500 Ом, частота напряжения питания 1000 Гц.

4. Определить частоту fх используемого сигнала(рис.4.4[4.12], 1-3), подведенного к горизонтальным пластинам ЭЛТ, если на вертикальные пластины подается сигнал с частотой fу=100 Гц.

5. Температурам 5,10,15,20,25 и 30 С соответствуют следующие сопротивления платиновой нити: 140,160,190,240,310,440 Ом. Построить статическую характеристику и найти сопротивление нити при 17,23 и 28 С.

._______________________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 08

студенту группы ________ ______________________________

1. Определить класс точности амперметра с пределом измерения 1 А, поверяемого с помощью компенсатора постоянного тока. Поверяемым токами амперметра 0,2; 0,4; 0,6; 0,8; 1,0 А соответствуют значения токов компенсатора 0,2038; 0,3976; 0,6009; 0,8021; 0,9982 А.

2. Несинусоидальный ток с амплитудным значением 9 А и коэффициентом формы 1,57 (график 3, таблица 3.2[2.1]) измеряется выпрямительным миллиамперметром с двухполупериодной схемой выпрямления.Шкала прибора градуирована в среднеквадратических значениях синусоидального тока. Определить: 1) показание прибора; 2)действительное значение измеряемой

величины с учетом поправки, определяемой формой кривой тока.

3. Определить значение сопротивления резистора R1 (рис.3.11 [3.2]); если в уравновешенном состоянии сопротивления других плеч моста составляют: R2=200 Ом; R3=2000 Ом; R4=524 Ом.

4. Определить частоту сигнала (рис.4.4 [4.12],1-3), подаваемого на вход У, если на вход Х поступает сигнал с частотой 1000 Гц.

5. Температурам 10,20,30,40,50 и 60 5o 0С соответствуют следующие сопротивления платиновой нити: 100,120,150,200,270,400 Ом. Построить статическую характеристику и найти сопротивление нити при 16, 33 и 55 5o 0С.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 09

студенту группы ________ ______________________________

1. Определить класс точности амперметра с пределом измерения 2 А, поверяемого с помощью компенсатора постоянного тока. Поверяемым токами амперметра 0,2; 0,4; 0,6; 0,8; 1,0 А соответствуют значения токов компенсатора 0,2033; 0,3971; 0,6004; 0,8016; 0,9975 А.

2. Несинусоидальный ток с амплитудным значением 7 А и коэффициентом формы 1,57 (график 3, таблица 3.2[2.1]) измеряется выпрямительным миллиамперметром с однополупериодной схемой выпрямления. Шкала прибора градуирована в среднеквадратических значениях синусоидального тока. Определить: 1) показание прибора; 2)действительное значение измеряемой величины с учетом поправки, определяемой формой кривой тока.

3. Определить входные сопротивления уравновешенного моста постоянного тока (рис. 3.11[3.2]) со стороны зажимов диагонали питания Rп.вх.о и со стороны зажимов диагонали указателя равновесия Rг.вх.о,если известно, что R1=60 Ом; R2=100 Ом; R3=60 Ом;R4=100 Ом.

4. Определить частоту сигнала(рис.4.4[4.12], 1-3), подаваемого на вход Х, если на вход У поступает сигнал с частотой 400 Гц.

5. Температурам 5,10,15,20,25 и 30 С соответствуют следующие сопротивления платиновой нити: 200,240,300,400,540,800 Ом. Построить статическую характеристику и найти сопротивление нити при 17,23 и 28 С.

_________________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 10

студенту группы ________ ______________________________

1. Определить класс точности магнитоэлектрического миллиамперметра с конечным значением шкалы 0,5 мА для измерения тока 0,1 - 0,5 мА так, чтобы относительная погрешность измерения тока не превышала 1%.

2. Несинусоидальный ток с амплитудным значением 9 А и коэффициентом формы 1,57 (график 3, таблица 3.2[2.1]) измеряется выпрямительным миллиамперметром с однополупериодной схемой выпрямления.Шкала прибора градуирована в среднеквадратических значениях синусоидального тока. Определить: 1) показание прибора; 2)действительное значение измеряемой величины с учетом поправки, определяемой формой кривой тока.

3. Сопротивление плеч моста постоянного тока (рис.3.11 [3.2]) R2=20 Ом; R3=1500 Ом; R4=1000 Ом; сопротивление указателя равновесия Rг=100 Ом.Определить: 1) сопротивление R10; 2) входное сопротивление моста относительно зажимов Г`Г``(Rг.вх.о); 3) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия. Требуемые параметры вычисляются при состоянии равновесия моста.

4. Определить частоту сигнала (рис. 4.4[4.12], 2-4), подаваемого на вход У, если на вход Х поступает сигнал с частотой 500 Гц.

5. При измерении скорости вращения якоря индукционного тахометра от 100 до 300 об/мин напряжение на его выходе изменяется линейно от 5 до 10 В. Какова чувствительность датчика и абсолютная погрешность измерения, если абсолютная погрешность измерительного прибора 0,1 В?

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 11

студенту группы ________ ______________________________

1. Определить класс точности магнитоэлектрического миллиамперметра с конечным значением шкалы 1,0 мА для измерения тока 0,1 - 0,5 мА так, чтобы относительная погрешность измерения тока не превышала 1%.

2. Определить показания миллиамперметров магнитоэлектрического и выпрямительного с однополупериодной схемой выпрямления со шкалой, градуированной в действующих значениях синусоидального тока, включенных в цепь переменного тока, имеющего формы: 1) треугольную симметричную; 2)прямоугольную симметричную. Амплитуда тока 30 мА, частота 50 Гц.

3. Мост постоянного тока (рис.3.11[3.2]) имеет следующие параметры: R2=100 Ом; R3=50 Ом; R4=50 Ом; Rг=100 Ом; Rп=10 Ом. Определить: 1)сопротивление R10; 2) входное сопротивление моста по отношению к диагонали питания Rп.п.; 3)входное сопротивление моста по отношению к диагонали указателя равновесия Rг.г.; 4) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия R1г.Все пункты выполнить для уравновешенной мостовой схемы.

4. На вход У осциллографа подано синусоидальное напряжение; на экране появилось изображение, показанное на рис.4.5[4.13] (вариант 1). Постройте форму напряжения, поданного на вход Х.

5. При измерении скорости вращения якоря индукционного тахометра от 100 до 400 об/мин напряжение на его выходе изменяется линейно от 5 до 50 В. Какова чувствительность датчика и абсолютная погрешность измерения, если абсолютная погрешность измерительного прибора 0,1 В?

._____________________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 12

студенту группы ________ ______________________________

1. Магнитоэлектрический прибор имеет сопротивление рамки 10 Ом, шкалу на 100 делений и номинальное напряжение 100 мВ. Определить его чувствительность и цену деления по току и напряжению.

2. Определить показания миллиамперметров магнитоэлектрического и выпрямительного с однополупериодной схемой выпрямления со шкалой, градуированной в действующих значениях синусоидального тока, включенных в цепь переменного тока, имеющего формы: 1) треугольную симметричную; 2) прямоугольную симметричную. Амплитуда тока 60 мА, частота 50 Гц.

5. При измерении скорости вращения якоря индукционного тахометра от 100 до 300 об/мин напряжение на его выходе изменяется линейно от 7 до 20 В. Какова чувствительность датчика и абсолютная погрешность измерения, если абсолютная погрешность измерительного прибора 0,1 В?

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 13

студенту группы ________ ______________________________

1. Магнитоэлектрический прибор имеет сопротивление рамки 20 Ом, шкалу на 100 делений и номинальное напряжение 200 мВ. Определить его чувствительность и цену деления по току и напряжению.

2. Определить показания миллиамперметров магнитоэлектрического и выпрямительного с однополупериодной схемой выпрямления со шкалой, градуированной в действующих значениях синусоидального тока, включенных в цепь переменного тока, имеющего формы: 1) треугольную симметричную; 2) прямоугольную симметричную. Амплитуда тока 45 мА, частота 50 Гц.

3. Определить значение индуктивности Lx, сопротивления Rx, добротности Ох в цепи уравновешенного моста (рис.3.12[3.7]), если R2=100 Ом, R3=1000 Ом, С4=2 мкФ, R4=100 Ом, частота питающего напряжения равна 1000 Гц.

4. Изобразить форму напряжений, подаваемых на входы У и Х осциллографа, если на экране его получена фигура Лиссажу, показанная нарис.4.5[4.13] (вариант 3). Чему равна частота напряжения, подаваемого на вход Х, если на вход У поступает сигнал с частотой 1200 Гц?

5. При измерении скорости вращения якоря индукционного тахометра от 50 до 400 об/мин напряжение на его выходе изменяется линейно от 5до 10 В. Какова чувствительность датчика и абсолютная погрешность измерения, если абсолютная погрешность измерительного прибора 0,1 В?

.__________________________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 14

студенту группы ________ ______________________________

1. Магнитоэлектрический прибор имеет сопротивление рамки 20 Ом, шкалу на 100 делений и чувствительность по току 2дел/мА. Определить предел измерения по напряжению и цену деления прибора в вольтах.

2. Определить показания миллиамперметра с однополупериодной схемой выпрямления (рис.3.8[2.8]), включенного в цепь переменного тока, имеющего формы: 1) синусоиды; 2) пульсирующей на выходе однополупериодного выпрямителя (таблица 2.1, графики первый и третий). Амплитуда тока 14,1 мА. Шкала прибора градуирована в действующих значениях синусоидального тока.

3. Определить емкость Сх и тангенс угла потерь конденсатора в цепи уравновешенного моста (рис.4.7[3.9]), если Rо=20 Ом, емкость образцового конденсатора Со=0,1 мкФ, R3=1 кОм, R4=500 Ом, частота напряжения питания 1000 Гц.

4. Изобразить форму напряжений, подаваемых на входы У и Х осциллографа, если на экране его получена фигура Лиссажу, показанная на рис.4.5[4.13] (вариант 3). Чему равна частота напряжения, подаваемого на вход Х, если на вход У поступает сигнал с частотой 1200 Гц?

5. При измерении скорости вращения якоря индукционного тахометра от 100 до 300 об/мин напряжение на его выходе изменяется линейно от 5 до 15 В. Какова чувствительность датчика и абсолютная погрешность измерения, если абсолютная погрешность измерительного прибора 0,2 В?

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 15

студенту группы ________ ______________________________

1. Магнитоэлектрический прибор имеет сопротивление рамки 10 Ом, шкалу на 100 делений и чувствительность по току 1дел/мА. Определить предел измерения по напряжению и цену деления прибора в вольтах.

2. Определить показания миллиамперметра с однополупериодной схемой выпрямления (рис.3.8[2.8]), включенного в цепь переменного тока, имеющего формы: 1) синусоиды; 2) пульсирующей на выходе однополупериодного выпрямителя (таблица 3.2[2.1], графики первый и третий). Амплитуда тока 28,2 мА. Шкала прибора градуирована в действующих значениях

синусоидального тока.

3. Определить значение сопротивления резистора R1 (рис.3.11[3.2]); если в уравновешенном состоянии сопротивления других плеч моста составляют: R2=100 Ом; R3=1000 Ом; R4=524 Ом.

4. Построить изображение фигуры Лиссажу, получаемого на экране осциллографа, если на входы У и Х поданы напряжения, показанные на рис.4.5[4.13] (вариант 4).

5. При измерении скорости вращения якоря индукционного тахометра от 100 до 300 об/мин напряжение на его выходе изменяется линейно от 3 до 10 В. Какова чувствительность датчика и абсолютная погрешность измерения, если абсолютная погрешность измерительного прибора 0,1 В?

._____________________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 16

студенту группы ________ ______________________________

1. Миллиамперметр рассчитан на ток 200 мА и имеет чувствительность 0,5 дел/мА. Чему равны число делений шкалы, цена деления и измеренный ток, если стрелка прибора отклонилась на 30 делений?

2. Для расширения пределов измерения электростатического вольтметра последовательно с ним включен конденсатор. Определить велиину емкости этого конденсатора ( т.е. добавочной емкости),если вольтметром с номинальным напряжением 2кВ необходимо измерить напряжение 30 кВ.Емкость вольтметра 42 пФ.

3. Определить входные сопротивления уравновешенного моста постоянного тока (рис.3.11[3.2]) со стороны зажимов диагонали питания Rп.вх.о и со стороны зажимов диагонали указателя равновесия Rг.вх.о,если известно, что R1=70 Ом; R2=100 Ом; R3=70 Ом;R4=100 Ом.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 17

студенту группы ________ ______________________________

1. Миллиамперметр рассчитан на ток 100 мА и имеет чувствительность 0,5 дел/мА. Чему равны число делений шкалы, цена деления и измеренный ток, если стрелка прибора отклонилась на 40 делений?

3. Сопротивление плеч моста постоянного тока (рис.3.11[3.2]) R2=30 Ом; R3=1500 Ом; R4=1000 Ом; сопротивление указателя равновесия Rг=100 Ом.Определить: 1) сопротивление R10; 2) входное сопротивление моста относительно зажимов Г`Г``(Rг.вх.о); 3) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия. Требуемые параметры вычисляются при состоянии равновесия моста.

4. На входы Х и У осциллографа поданы напряжения, показанные на рис.4.5[4.13] (вариант 5). Постройте изображение, получившееся на экране осциллографа.

.________________________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 18

студенту группы ________ ______________________________

1. К зажимам электрической цепи с двумя последовательно соединенными резисторами R1= 2 кОм и R2 = 1 кОм приложено напряжение 120 В. Падение напряжения на каждом из резисторов измеряется вольтметром с внутренним сопротивлением 2 кОм. Определить показания вольтметра и относительную методическую погрешность измерения для вариантов: 1) вольтметр присоединен к R1; 2) к R2; 3) как изменится величина относительной методической погрешности для вариантов 1) и 2), если подключить вольтметр с внутренним сопротивлением 30 кОм?

2. Для расширения пределов измерения электростатического вольтметра последовательно с ним включен конденсатор. Определить велиину емкости этого конденсатора ( т.е. добавочной емкости), если вольтметром с номинальным напряжением 2кВ необходимо измерить напряжение 30 кВ.Емкость вольтметра 60 пФ.

3. Мост постоянного тока (рис.3.11[3.2]) имеет следующие параметры: R2=200 Ом; R3=50 Ом; R4=200 Ом; Rг=100 Ом; Rп=10 Ом. Определить: 1) сопротивление R10; 2) входное сопротивление моста по отношению к диагонали питания Rп.п.; 3)входное сопротивление моста по отношению к диагонали указателя равновесия Rг.г.; 4) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия R1г.Все пункты выполнить для уравновешенной мостовой схемы.

4. На входы У и Х осциллографа поданы напряжения, показанные на рис.4.5[4.13] (вариант 6). Постройте изображение, получившееся на экране осциллографа.

5. При измерении скорости вращения якоря индукционного тахометра от 100 до 400 об/мин напряжение на его выходе изменяется линейно от 5 до 10 В. Какова чувствительность датчика и абсолютная погрешность измерения, если абсолютная погрешность измерительного прибора 0,1 В?

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 20

студенту группы ________ ______________________________

1. К зажимам электрической цепи с двумя последовательно соединенными резисторами R1= 2 кОм и R2 = 1 кОм приложено напряжение 220 В. Падение напряжения на каждом из резисторов измеряется вольтметром с внутренним сопротивлением 2 кОм. Определить показания вольтметра и относительную методическую погрешность измерения для вариантов: 1) вольтметр присоединен к R1; 2) к R2; 3) как изменится величина относительной методической погрешности для вариантов 1) и 2), если подключить вольтметр с внутренним сопротивлением 30 кОм?

2. Определить ток полного отклонения и величину добавочного сопротивления магнитоэлектрического вольтметра типа М109/1 с верхним пределом измерения 150 В, если при измерении напряжения 120 В потребляемая им мощность составляет 66,6 мВт, а сопротивление цепи рамки прибора 1000 Ом.

3. Определить значение индуктивности Lx, сопротивления Rx, добротности Ох в цепи уравновешенного моста (рис.3.12[3.7]), если R2=100 Ом, R3=2000 Ом, С4=1 мкФ, R4=100 Ом, частота питающего напряжения равна 1000 Гц.

4. Изобразить функции напряжений, подаваемых на входы У и Х осциллографа, для получения на экране цифры 5 по шрифту Бергера. Коэффициенты отклонения по вертикали Су и горизонтали Сх одинаковые.

5. Какое необходимо количество последовательно включенных термоэлектрических датчиков, чтобы ток в цепи индикатора был не менее 10 мА при температуре 20 С, если ЭДС каждого датчика 1 В, внутреннее сопротивление 70 Ом? Сопротивление индикатора 100 Ом.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 21

студенту группы ________ ______________________________

1. К зажимам электрической цепи с двумя последовательно соединен-ными резисторами R1= 5 кОм и R2 = 10 кОм приложено напряжение 15 В.Падение напряжения на каждом из резисторов измеряется вольтметром свнутренним сопротивлением 50 кОм, его номинальное напряжение 10 В,класс точности 2,5; при измерении падений напряжения на первом резис-торе, вольтметр показал 4,7 В. Определить относительную методическую,приборную и общую погрешность измерения.

2. Определить ток полного отклонения и величину добавочного соп-ротивления магнитоэлектрического вольтметра типа М109/1 с верхним пре-делом измерения 150 В, если при измерении напряжения 100 В потребляе-мая им мощность составляет 66,6 мВт, а сопротивление цепи рамки прибо-ра 1000 Ом.

3. Определить емкость Сх и тангенс угла потерь конденсатора в це-пи уравновешенного моста (рис.4.7[3.9]), если Rо=10 Ом, емкость образ-цового конденсатора Со=0,1 мкФ, R3=2 кОм, R4=500 Ом, частота напряже-ния питания 1000 Гц.

4. Изобразить функции напряжений, подаваемых на входы У и Х ос-циллографа, для получения на экране цифры 5 по шрифту Бергера. Коэффи-циенты отклонения по вертикали Су и горизонтали Сх одинаковые.

5. Какое необходимо количество последовательно включенных термоэ-лектрических датчиков, чтобы ток в цепи индикатора был не менее 10 мАпри температуре 20 С, если ЭДС каждого датчика 1 В, внутреннее сопро-тивление 80 Ом? Сопротивление индикатора 120 Ом.

.__________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 22

студенту группы ________ ______________________________

1. К зажимам электрической цепи с двумя последовательно соединен-ными резисторами R1= 5 кОм и R2 = 10 кОм приложено напряжение 15 В.Падение напряжения на каждом из резисторов измеряется вольтметром свнутренним сопротивлением 50 кОм, его номинальное напряжение 10 В,класс точности 1,5; при измерении падений напряжения на первом резис-торе, вольтметр показал 4,7 В. Определить относительную методическую,приборную и общую погрешность измерения.

2. Определить значение входного сопротивления вольтметра со сту-пенчатым включением добавочных резисторов (рис.3.6[2.6]) на пределах100 мВ, 2,5В, 10 В, если ток полного отклонения рамки прибора 50 мкА.

3. Определить значение сопротивления резистора R1 (рис.3.11[3.2]); если в уравновешенном состоянии сопротивления других плеч мос-та составляют: R2=100 Ом; R3=2000 Ом; R4=425 Ом.

4. На входы Х и У осциллографа поданы напряжения, показанные нарис.4.5[4.13] (вариант 5). Постройте изображение, получившееся на эк-ране осциллографа.

5. Какое необходимо количество последовательно включенных термоэ-лектрических датчиков, чтобы ток в цепи индикатора был не менее 10 мА при температуре 20 С, если ЭДС каждого датчика 1 В, внутреннее сопротивление 60 Ом? Сопротивление индикатора 100 Ом.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 23

студенту группы ________ ______________________________

1. К зажимам электрической цепи с двумя последовательно соединен-ными резисторами R1= 5 кОм и R2 = 10 кОм приложено напряжение 15 В.Падение напряжения на каждом из резисторов измеряется вольтметром свнутренним сопротивлением 50 кОм, его номинальное напряжение 20 В,класс точности 2,5; при измерении падений напряжения на первом резис-торе, вольтметр показал 3,7 В. Определить относительную методическую,приборную и общую погрешность измерения.

2. Определить значение входного сопротивления вольтметра со сту-пенчатым включением добавочных резисторов (рис.3.6[2.6]) на пределах150 мВ, 1,5В, 15 В, если ток полного отклонения рамки прибора 50 мкА.

3. Определить входные сопротивления уравновешенного моста посто-янного тока (рис.3.11[3.2]) со стороны зажимов диагонали питанияRп.вх.о и со стороны зажимов диагонали указателя равновесияRг.вх.о,если известно, что R1=80 Ом; R2=100 Ом; R3=80 Ом;R4=100 Ом.

4. Измеряемое напряжение синусоидальной формы подается на вход Yосциллографа через аттенюатор с коэффициентом деления 1:10.Коэффициентотклонения Су=5 В/дел, удвоенное амплитудное значение сигнала равно 6делений.Определить амплитудное, среднеквадратичное и средневыпрямлен-ное значение измеряемого напряжения.

5. Какое необходимо количество последовательно включенных термоэ-лектрических датчиков, чтобы ток в цепи индикатора был не менее 12 мАпри температуре 20 С, если ЭДС каждого датчика 1 В, внутреннее сопро-тивление 80 Ом? Сопротивление индикатора 100 Ом. ._________________________________________________________________

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 24

студенту группы ________ ______________________________

1. Для измерения силы тока в цепи с резистором сопротивлением 10Ом включен амперметр сопротивлением 0,1 Ом. Определить относительнуюпогрешность измерения тока, вызванную включением амперметра, если нап-ряжение на зажимах цепи постоянно.

3. Сопротивление плеч моста постоянного тока (рис.3.11[3.2])R2=10 Ом; R3=1000 Ом; R4=1000 Ом; сопротивление указателя равновесияRг=100 Ом.Определить: 1) сопротивление R10; 2) входное сопротивлениемоста относительно зажимов Г`Г``(Rг.вх.о); 3) взаимное сопротивление

между ветвью измеряемого сопротивления и ветвью указателя равнове-сия.Требуемые параметры вычисляются при состоянии равновесия моста.

4. Определить амплитудное, среднеквадратичное и средневыпрямленноезначения сигнала, полученного на экране осциллографа (рис.4.1 [4.9]),если его амплитуда равна 4 деления, коэффициент отключения 5 В/дел,длительность калиброванной развертки 2 мс/дел, период сигнала состав-ляет 4 деления.

5. Какое необходимо количество последовательно включенных термоэ-лектрических датчиков, чтобы ток в цепи индикатора был не менее 15 мАпри температуре 20 С, если ЭДС каждого датчика 1 В, внутреннее сопро-тивление 80 Ом? Сопротивление индикатора 100 Ом.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 25

студенту группы ________ ______________________________

1. Для измерения силы тока в цепи с резистором сопротивлением 20Ом включен амперметр сопротивлением 0,1 Ом. Определить относительнуюпогрешность измерения тока, вызванную включением амперметра, если нап-ряжение на зажимах цепи постоянно.

2. В схеме многопредельного магнитоэлектрического вольтметра спределами измерений 30,75 и 150 В (рис.3.7[2.7]) рассчитать величиныдобавочных сопротивлений, если сопротивление рамки прибора 30 Ом, аноминальный ток 5 мА.

3. Мост постоянного тока (рис.3.11[3.2]) имеет следующие парамет-ры: R2=200 Ом; R3=80 Ом; R4=100 Ом; Rг=100 Ом; Rп=10 Ом. Определить:1) сопротивление R10; 2) входное сопротивление моста по отношению кдиагонали питания Rп.п.; 3)входное сопротивление моста по отношению кдиагонали указателя равновесия Rг.г.; 4) взаимное сопротивление междуветвью измеряемого сопротивления и ветвью указателя равновесия R1г.Все пункты выполнить для уравновешенной мостовой схемы.

4. Определить амплитудное, среднеквадратичное и средневыпрямленноезначения идеального прямоугольного импульса, полученного на экране ЭО(рис.4.2[4.10]), если коэффициент отклонения 0,5 В/дел, длительность калиброванной развертки 1 мс/дел, амплитуда импульса 4 деления, его длительность 3 деления, период повторений 8 делений.

5. Какое необходимо количество последовательно включенных термоэ-лектрических датчиков, чтобы ток в цепи индикатора был не менее 10 мАпри температуре 20 С, если ЭДС каждого датчика 1 В, внутреннее сопро-тивление 70 Ом? Сопротивление индикатора 110 Ом.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 26

студенту группы ______________________________________

1. Для измерения силы тока в цепи с резистором сопротивлением 10Ом включен амперметр сопротивлением 0,2 Ом. Определить относительную погрешность измерения тока, вызванную включением амперметра, если напряжение на зажимах цепи постоянно.

2. В схеме многопредельного магнитоэлектрического вольтметра с пределами измерений 15,60 и 150 В (рис.3.7[2.7]) рассчитать величины добавочных сопротивлений, если сопротивление рамки прибора 30 Ом, а номинальный ток 5 мА.

5. Какое необходимо количество последовательно включенных термоэлектрических датчиков, чтобы ток в цепи индикатора был не менее 15 мА при температуре 20 С, если ЭДС каждого датчика 1 В, внутреннее сопротивление 80 Ом? Сопротивление индикатора 100 Ом.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 27

студенту группы _____________________________________

1. Для измерения напряжения на резисторе R1= 500 Ом, включенном последовательно с источником питания Е = 0,6 В; R = 50 Ом, использован милливольтметр класса точности 4,0, с пределом измерения 500 мВ и внутренним сопротивлением 500 Ом. Определить погрешность метода измерения, приборную и общую погрешности.

2. В схеме многопредельного магнитоэлектрического вольтметра с пределами измерений 30,75 и 150 В (рис.3.7[2.7]) рассчитать величины добавочных сопротивлений, если сопротивление рамки прибора 30 Ом, а номинальный ток 10 мА.

3. Определить значение индуктивности Lx, сопротивления Rx, добротности Ох в цепи уравновешенного моста (рис.3.12[3.7]), если R2=100 Ом, R3=1000 Ом, С4=1 мкФ, R4=200 Ом, частота питающего напряжения равна 1000 Гц.

4. Определить частоту fх используемого сигнала(рис.4.4[4.12], 4-7), подведенного к горизонтальным пластинам ЭЛТ, если на вертикальные пластины подается сигнал с частотой fу=100 Гц.

5. Какое необходимо количество последовательно включенных термоэлектрических датчиков, чтобы ток в цепи индикатора был не менее 10 мА при температуре 20 С, если ЭДС каждого датчика 1 В, внутреннее сопротивление 80 Ом? Сопротивление индикатора 150 Ом.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 28

студенту группы ________ ______________________________

1. Для измерения напряжения на резисторе R1= 300 Ом, включенном последовательно с источником питания Е = 0,6 В; R = 50 Ом, использован милливольтметр класса точности 4,0, с пределом измерения 500 мВ и внутренним сопротивлением 500 Ом. Определить погрешность метода измерения, приборную и общую погрешности.

2. Вольтметр на номинальное напряжение 12 В имеет сопротивление 450 Ом. Какое наибольшее напряжение можно измерить этим прибором, если последовательно с ним включить добавочное сопротивление 4050 Ом?

3. Определить емкость Сх и тангенс угла потерь конденсатора в цепи уравновешенного моста (рис.4.7[3.9]), если Rо=10 Ом, емкость образцового конденсатора Со=0,1 мкФ, R3=1 кОм, R4=600 Ом, частота напряжения питания 1000 Гц.

4. Определить частоту сигнала(рис.4.4[4.12], 4-7), подаваемого на вход У, если на вход Х поступает сигнал с частотой 1000 Гц.

5. Чувствительный элемент пьезоэлектрического датчика давления представляет собой пластину шириной 10 мм и длиной 20 мм. Определить ЭДС, возникающую в результате воздействия силы 10 Н, если чувствительность датчика 0,05 мВ/Па.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 29

студенту группы ________ ______________________________

1. Для измерения напряжения на резисторе R1= 500 Ом, включенном последовательно с источником питания Е = 0,6 В; R = 50 Ом, использован милливольтметр класса точности 1,5 с пределом измерения 500 мВ и внутренним сопротивлением 500 Ом. Определить погрешность метода измерения, приборную и общую погрешности.

2. Вольтметр на номинальное напряжение 10 В имеет сопротивление 450 Ом.Какое наибольшее напряжение можно измерить этим прибором, если последовательно с ним включить добавочное сопротивление 4050 Ом?

3. Определить значение сопротивления резистора R1 (рис.3.11 [3.2]); если в уравновешенном состоянии сопротивления других плеч моста составляют: R2=150 Ом; R3=2000 Ом; R4=524 Ом.

4. Определить частоту сигнала (рис.4.4[4.12], 4-7), подаваемого на вход Х, если на вход У поступает сигнал с частотой 400 Гц.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 30

студенту группы ________ ______________________________

1. Для измерения тока в цепи, состоящей из последовательно включенных резистора R1= 1475 Ом, источника питания с внутренним сопротивлением R = 25 Ом, Е = 15 В использован миллиамперметр на два предела измерения класса точности 0,1 с конечными значениями шкалы 25 мА и 50 мА и внутренними сопротивлениями 500 Ом и 166 Ом соответственно. Определить показания прибора при включении его на первый и второй пределы измерения, методическую и приборную погрешности измерения.

2. Вольтметр на номинальное напряжение 6 В имеет сопротивление 450 Ом. Какое наибольшее напряжение можно измерить этим прибором, если последовательно с ним включить добавочное сопротивление 4050 Ом?

4. Определить частоту сигнала(рис.4.4[4.12], 4-7), подаваемого на вход У, если на вход Х поступает сигнал с частотой 500 Гц.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 31

студенту группы ________ ______________________________

1. Для измерения тока в цепи, состоящей из последовательно включенных резистора R1= 1475 Ом, источника питания с внутренним сопротивлением R = 25 Ом, Е = 15 В использован миллиамперметр на два предела измерения класса точности 0,5 с конечными значениями шкалы 25 мА и 50 мА и внутренними сопротивлениями 500 Ом и 166 Ом соответственно. Определить показания прибора при включении его на первый и второй пределы измерения, методическую и приборную погрешности измерения.

2. Магнитоэлектрический милливольтметр на 75 мВ имеет сопротивление рамки 5 Ом. Каким образом при помощи этого прибора измерить ток 10 А? Чему будет равна чувствительность к току, если шкала прибора имеет 75 делений?

3. Сопротивление плеч моста постоянного тока (рис.3.11[3.2]) R2=10 Ом; R3=1550 Ом; R4=1000 Ом; сопротивление указателя равновесия Rг=100 Ом. Определить: 1) сопротивление R10; 2) входное сопротивление моста относительно зажимов Г`Г``(Rг.вх.о); 3) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия. Требуемые параметры вычисляются при состоянии равновесия моста.

4. Указать, какие из приведенных изображений осциллограмм рис.4.4[4.12] имеют такое же соотношение частот как вариант 5.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 32

студенту группы ________ ______________________________

1. Для измерения тока в цепи, состоящей из последовательно включенных резистора R1= 1475 Ом, источника питания с внутренним сопротивлением R = 25 Ом, Е = 15 В использован миллиамперметр на два предела измерения класса точности 0,1 с конечными значениями шкалы 25 мА и 50 мА и внутренними сопротивлениями 300 Ом и 100 Ом соответственно. Определить показания прибора при включении его на первый и второй пределы измерения, методическую и приборную погрешности измерения.

2. Магнитоэлектрический милливольтметр на 75 мВ имеет сопротивле-ние рамки 5 Ом.Каким образом при помощи этого прибора измерить ток 10 А? Чему будет равна чувствительность к току, если шкала прибора имеет 100 делений?

3. Мост постоянного тока (рис.3.11[3.2]) имеет следующие параметры: R2=200 Ом; R3=50 Ом; R4=100 Ом; Rг=150 Ом; Rп=10 Ом. Определить: 1) сопротивление R10; 2) входное сопротивление моста по отношению к диагонали питания Rп.п.; 3)входное сопротивление моста по отношению к диагонали указателя равновесия Rг.г.; 4) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия R1г. Все пункты выполнить для уравновешенной мостовой схемы.

4. Определить частоту сигнала (рис.4.4[4.12], 5-8), подаваемого на вход Х, если на вход У поступает сигнал с частотой 1200 Гц.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 33

студенту группы ________ ______________________________

1. Каковы должны быть отношения внутренних сопротивлений амперметров к сопротивлениям нагрузки, чтобы погрешности метода измерения не превышали: а) 10%; б) 1%; в) 0,1%. При расчете принять, что сопротивление нагрузки значительно больше сопротивления амперметров.

3. Определить значения индуктивности L и сопротивлениях Rx в цепи уравновешенного моста (рис.3.22 [3.5]), если для образцовой катушки L2=100 мГн и сопротивление плеч моста R3=20 Ом, R4=30 Ом.

4. Определить значение угла сдвига фаз между двумя синусоидальны-ми напряжениями V1 и V2 по осциллограммам на экране осциллографа (рис.3.14 [4.7]), если отрезок аб=9, 14, 20мм, соответственно ав=30, 28, 50 мм.

5. Чувствительный элемент пьезоэлектрического датчика давления представляет собой пластину шириной 15 мм и длиной 20 мм. Определить ЭДС, возникающую в результате воздействия силы 10 Н, если чувствительность датчика 0,01 мВ/Па.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 34

студенту группы ________ ______________________________

1. Каковы должны быть отношения внутренних сопротивлений амперметров к сопротивлениям нагрузки, чтобы погрешности метода измерения не превышали: а) 5%; б) 0,5%; в) 0,05%. При расчете принять, что сопротивление нагрузки значительно больше сопротивления амперметров.

2. Рассчитать значения сопротивлений Rш1, Rш2, Rш3 резисторов многопредельного шунта к щитовому микроамперметру типа М24 (рис.3.4[2.4].) на пределы измерения тока I1=10А, I2=10мА, I3=100мкА, если ток полного отклонения прибора 50мкА, а его внутреннее сопротив-ление 3000 Ом.

3. Определить значение индуктивности Lx, сопротивления Rx, доброт- ности Ох в цепи уравновешенного моста (рис.3.12[3.7]), если R2=150 Ом, R3=1000 Ом, С4=1 мкФ, R4=100 Ом, частота питающего напряжения равна 1000 Гц.

4. Определить значение угла сдвига фаз между двумя синусоидальны-ми напряжениями V1 и V2 по осциллограммам на экране осциллографа (рис.3.14[4.7]), если отрезок аб=3, 10, 20мм, соответственно аг=30, 38, 60 мм.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 35

студенту группы ________ ______________________________

1. В электрическую цепь, состоящую из источника Е = 10В, R = 2 Ом и R1= 100 Ом, включен миллиамперметр класса точности 2,5 с внутренним сопротивлением 2 Ом и конечным значением шкалы 100 мА. Прибор показал ток 94 мА. Определить погрешность результа измерения, обусловленную:

а) классом точности и пределом измерения прибора; б) внутренним сопро-тивлением прибора.

2. Рассчитать значения сопротивлений Rш1, Rш2, Rш3 резисторов многопредельного шунта к щитовому микроамперметру типа М24 (рис.3.4[2.4].) на пределы измерения тока I1=10А,I2=10мА,I3=100мкА, если ток полного отклонения прибора 100мкА, а его внутреннее сопротивление 3000 Ом.

3. Определить емкость Сх и тангенс угла потерь конденсатора в цепи уравновешенного моста (рис.4.7[3.9]), если Rо=10 Ом, емкость образцового конденсатора Со=0,3 мкФ, R3=1 кОм, R4=500 Ом, частота напряжения питания 1000 Гц.

4. Определить значение угла сдвига фаз между двумя синусоидальны-ми напряжениями V1 и V2 по осциллограммам на экране осциллографа (рис.3.14[4.7]), если отрезок аб=9, 24, 40мм, соответственно ав=20, 38, 30 мм.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 36

студенту группы ________ ______________________________

1.В электрическую цепь, состоящую из источника Е = 10В, R = 20 Ом и R1= 150 Ом, включен миллиамперметр класса точности 2,5 с внутренним сопротивлением 2 Ом и конечным значением шкалы 100 мА. Прибор показал ток 94 мА. Определить погрешность результата измерения, обусловленную:

а) классом точности и пределом измерения прибора; б) внутренним сопротивлением прибора.

2. Рассчитать значения сопротивлений Rш1,Rш2,Rш3 резисторов многопредельного шунта к щитовому микроамперметру типа М24(рис.3.4[2.4.]) на пределы измерения тока I1=10А,I2=10мА,I3=100мкА, если ток полного отклонения прибора 50мкА, а его внутреннее сопротивление 4000 Ом.

3. Определить значение сопротивления резистора R1 (рис.3.11 [3.2]); если в уравновешенном состоянии сопротивления других плеч моста составляют: R2=100 Ом; R3=2500 Ом; R4=524 Ом.

4. Определить частоту сигнала (рис.4.4[4.12],5-8), подаваемого на вход У, если на вход Х поступает сигнал с частотой 1500 Гц.

5. Сопротивление реостатного датчика угла поворота при изменении угла от 0 до 180 линейно меняется от 20 до 1 кОм. Построить статическую характеристику датчика, если в качестве индикатора взят вольтметр с внутренним сопротивлением 10 кОм, а напряжение питания Е=15 В.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 37

студенту группы ________ ______________________________

1. В электрическую цепь, состоящую из источника Е = 10В, R = 2 Ом и R1= 100 Ом, включен миллиамперметр класса точности 2,5 с внутренним сопротивлением 2 Ом и конечным значением шкалы 100 мА. Прибор показал ток 74 мА. Определить погрешность результа измерения, обусловленную:

а) классом точности и пределом измерения прибора; б) внутренним сопро-

тивлением прибора.

2. Определить предел измерения тока I1 в схеме двухпредельного миллиамперметра (рис.3.4[2.4]. при Rш3=0) с током полного отклонения рамки измерительного механизма 50 мкА, внутренним сопротивлением 1 кОм. Значения сопротивлений резисторов ступенчатого шунта Rш1=0,1 Ом, Rш2=0,5 Ом.

3. Определить входные сопротивления уравновешенного моста постоянного тока (рис.3.11 [3.2]) со стороны зажимов диагонали питания Rп.вх.о и со стороны зажимов диагонали указателя равновесия Rг.вх.о,если известно, что R1=50 Ом; R2=200 Ом; R3=50 Ом;R4=200 Ом.

4. Определить значение угла сдвига фаз между двумя исследуемыми напряжениями V1 и V2, образующими на экране ЭЛТ эллипс (рис.3.15 [4.8]), если отрезок а=40 мм, А=60 мм. Большая ось расположена а).в I и III б). во II и IV четвертях.

5. Сопротивление реостатного датчика угла поворота при изменении угла от 0 до 180 линейно меняется от 50 до 5 кОм. Построить статическую характеристику датчика, если в качестве индикатора взят вольтметр с внутренним сопротивлением 10 кОм, а напряжение питания Е=10 В.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 38

студенту группы ________ ______________________________

1. Из имеющихся двух миллиамперметров с конечным значением шкалы 5 мА: 1) типа М260М класса точности 2,5 сопротивление 50 Ом и 2) типа М4225 класса точности 2,5 сопротивление 25 Ом, необходимо выбрать один, обеспечивающий наименьшую общую погрешность измерения тока 4,6 мА в схеме состоящей из источника Е=2В, Rист=5Ом и R=400 Ом.

2. Определить предел измерения тока I1 в схеме двухпредельного миллиамперметра (рис.3.4[2.4], при Rш3=0) с током полного отклонения рамки измерительного механизма 100мкА, внутренним сопротивлением 1 кОм.Значения сопротивлений резисторов ступенчатого шунта Rш1=0,1 Ом, Rш2=0,5 Ом.

3. Сопротивление плеч моста постоянного тока (рис.3.11 [3.2]) R2=10 Ом; R3=1500 Ом; R4=1500 Ом; сопротивление указателя равновесия Rг=100 Ом.Определить: 1) сопротивление R10; 2) входное сопротивление моста относительно зажимов Г`Г``(Rг.вх.о); 3) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равнове-сия.Требуемые параметры вычисляются при состоянии равновесия моста.

4. На вход У подается сигнал с частотой 2000 Гц. Сигнал с какой частотой нужно подать на вход Х, чтобы получить на экране изображение эллипса, Z, восьмерки?

5. Сопротивление реостатного датчика угла поворота при изменении угла от 0 до 150 линейно меняется от 10 до 2 кОм. Построить статичес-кую характеристику датчика, если в качестве индикатора взят вольтметр с внутренним сопротивлением 10 кОм, а напряжение питания Е=10 В.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 39

студенту группы ________ ______________________________

1. Из имеющихся двух миллиамперметров с конечным значением шкалы 5 мА: 1) типа М260М класса точности 2,5 сопротивление 50 Ом и 2) типа М4225 класса точности 2,5 сопротивление 25 Ом, необходимо выбрать один, обеспечивающий наименьшую общую погрешность измерения тока 2,3 мА в схеме состоящей из источника Е=1В, Rист=5Ом и R=400 Ом.

2. Определить предел измерения тока I1 в схеме двухпредельного миллиамперметра (рис.3.4[2.4], при Rш3=0) с током полного отклонения рамки измерительного механизма 50 мкА, внутренним сопротивлением 2 кОм. Значения сопротивлений резисторов ступенчатого шунта Rш1=0,1 Ом, Rш2=0,5 Ом.

3. Мост постоянного тока (рис.3.11[3.2]) имеет следующие параметры: R2=200 Ом; R3=50 Ом; R4=100 Ом; Rг=100 Ом; Rп=15 Ом. Определить: 1) сопротивление R10; 2) входное сопротивление моста по отношению к диагонали питания Rп.п.; 3)входное сопротивление моста по отношению к диагонали указателя равновесия Rг.г.; 4) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия R1г.Все пункты выполнить для уравновешенной мостовой схемы.

4. Определить частоту исследуемого сигнала генератора, напряжением которого осуществлена круговая развертка (рис.4.4[4.12], 9-10). Напряжение генератора с образцовой частотой 1200 Гц подано на модулятор ЭЛТ.

5. Сопротивление реостатного датчика угла поворота при изменении угла от 0 до 135 линейно меняется от 10 до 1 кОм. Построить статическую характеристику датчика, если в качестве индикатора взят вольтметр с внутренним сопротивлением 10 кОм, а напряжение питания Е=10 В.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 40

студенту группы ________ ______________________________

1. Напряжение постоянного тока цепи на участке, состоящем из двух последовательно соединенных резисторов R1 и R2 измеряется косвенным методом - измерением напряжений на резисторах R1(V1) и R2(V2) с последующим их суммированием. Измерение производится вольтметром класса точности 1,5 с пределом измерения 0-25 В. При подключении к резистору R1 он показал V1=20 B, a при подключении вк R2 показал V2=15 B. Определить абсолютную и относительную погрешности измерения общего напряжения.

2. Определить предел измерения тока I2 в схеме двухпредельного миллиамперметра (рис.3.4[2.4], при Rш3=0) с током полного отклонения рамки измерительного механизма 50 мкА, внутренним сопротивлением 1 кОм.Значения сопротивлений резисторов ступенчатого шунта Rш1=0,1 Ом,Rш2=0,5 Ом.

3. Определить значения индуктивности L и сопротивлениях Rx в цепи уравновешенного моста (рис.3.22[3.5]), если для образцовой катушки L2=200 мГн и сопротивление плеч моста R3=20 Ом, R4=10 Ом.

4. Определить частоту синусоидального сигнала, полученного на экране осциллографа при: 1) длительности развертки 0,2 мс/дел и множителе развертки равном 2; 2) длительности развертки 0,8 мс/дел и множителе развертки равном 0,2. Удвоенное значение периода сигнала составляет 6 делений.

5. Сопротивление реостатного датчика угла поворота при изменении угла от 0 до 180 линейно меняется от 10 до 1 кОм. Построить статическую характеристику датчика, если в качестве индикатора взят вольтметр с внутренним сопротивлением 20 кОм, а напряжение питания Е=10 В.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 41

студенту группы ________ ______________________________

1. Мощность, рассеиваемая на резисторе, определяется косвенным путем с помощью вольтметра класса точности 2,5 с пределом измерения 0-100 В, включенного параллельно резистору, и амперметра класса точности 1.0 с пределом измерения 0-3 А, включенного последовательно с параллельно соединенными резистором и вольтметром. Определить абсолютную и относительную погрешности косвенного измерения, если вольтметр показал 50 В, а амперметр - 2 А.

2. Определить предел измерения тока I2 в схеме двухпредельного миллиамперметра (рис.3.4[2.4], при Rш3=0) с током полного отклонения рамки измерительного механизма 100 мкА, внутренним сопротивлением 1 кОм. Значения сопротивлений резисторов ступенчатого шунта Rш1=0,1 Ом, Rш2=0,5 Ом.

3. Определить значение индуктивности Lx, сопротивления Rx, добротности Ох в цепи уравновешенного моста (рис.3.12[3.7]), если R2=100 Ом, R3=2000 Ом, С4=1 мкФ, R4=200 Ом, частота питающего напряжения равна 1000 Гц.

4. Изобразить функции напряжений, подаваемых на входы У и Х осциллографа, для получения на экране цифры 7 по шрифту Бергера. Коэффициенты отклонения по вертикали Су и горизонтали Сх одинаковые.

5. Сопротивление реостатного датчика угла поворота при изменении угла от 0 до 180 линейно меняется от 10 до 1 кОм. Построить статическую характеристику датчика, если в качестве индикатора взят вольтметр с внутренним сопротивлением 10 кОм, а напряжение питания Е=20 В.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 43

студенту группы ________ ______________________________

1. Для измерения мощности в цепи постоянного тока имеется амперметр с сопротивлением 0,22 Ом, класса точности 1,0, пределом измерения 5 А и вольтметр с сопротивлением 4400 Ом, класса точности 1,5, пределом измерения 250 В. Определить погрешность измерения мощности этими приборами, вызванную косвенным методом измерения и влиянием внутренних сопротивлений. Вольтметр включен параллельно сопротивлению нагрузки. Ток в цепи потребителя равен 5 А, а напряжение на его зажимах 220 В.

2. Миллиамперметр сопротивлением 10 Ом имеет шкалу на 50 делений и чувствительность 0,1 дел/мА.При измерении тока к прибору подключили шунт сопротивлением 2,5 Ом. Какой предельный ток можно при этом измерить и какова цена деления прибора в данном случае?

3. Определить значение сопротивления резистора R1 (рис.3.11 [3.2]); если в уравновешенном состоянии сопротивления других плеч моста составляют: R2=100 Ом; R3=2000 Ом; R4=245 Ом.

4. Частота сигнала генератора, напряжением которого осуществлена круговая развертка, равна 200 Гц. Чему должна быть равна частота сигнала, подаваемого на модулятор, чтобы получить указанную форму изображения (рис.4.4[4.12] 9-10)?

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 44

студенту группы ________ ______________________________

1. Для измерения мощности в цепи постоянного тока имеется амперметр с сопротивлением 0,22 Ом, класса точности 1,0, пределом измерения 5 А и вольтметр с сопротивлением 4400 Ом, класса точности 1,5, пределом измерения 250 В. Определить погрешность измерения мощности этими приборами, вызванную косвенным методом измерения и влиянием внутренних сопротивлений. Вольтметр включен параллельно амперметру и потребителю, которые соединены последовательно. Ток в цепи потребителя равен 5 А, а напряжение на его зажимах 220 В.

2. Миллиамперметр сопротивлением 20 Ом имеет шкалу на 50 делений и чувствительность 0,1 дел/мА.При измерении тока к прибору подключили шунт сопротивлением 2,5 Ом.Какой предельный ток можно при этом измерить и какова цена деления прибора в данном случае?

4. Определить значение угла сдвига фаз между двумя исследуемыми напряжениями V1 и V2, образующими на экране ЭЛТ эллипс (рис.3.15 [4.8]), если отрезок а=37 мм, А=74 мм. Большая ось расположена а).в I и III б). во II и IV четвертях.

5. Сопротивление реостатного датчика угла поворота при изменении угла от 0 до 180 линейно меняется от 10 до 2 кОм. Построить статическую характеристику датчика, если в качестве индикатора взят вольтметр с внутренним сопротивлением 10 кОм, а напряжение питания Е=10 В.

РАСЧЕТНО-ГРАФИЧЕСКОЕ ЗАДАНИЕ

вариант N 45

студенту группы ________ ______________________________

1. На одном из резисторов R1 участка цепи, состоящей из двух последовательно соединенных резисторов R1 и R2 требуется измерить падение напряжения вольтметром класса точности 1,0 и шкалой на 50 В. При подключении к крайним точкам цепи прибор показал напряжение 40 В, а на резисторе R2 показал 25 В. Определить абсолютную и относительную погрешности измерения на резисторе R1.

2. Миллиамперметр сопротивлением 10 Ом имеет шкалу на 100 делений и чувствительность 0,1 дел/мА.При измерении тока к прибору подключили шунт сопротивлением 2,5 Ом.Какой предельный ток можно при этом измерить и какова цена деления прибора в данном случае?

3. Сопротивление плеч моста постоянного тока (рис.3.11[3.2]) R2=10 Ом; R3=1500 Ом; R4=2000 Ом; сопротивление указателя равновесия Rг=100 Ом.Определить: 1) сопротивление R10; 2) входное сопротивление моста относительно зажимов Г`Г``(Rг.вх.о); 3) взаимное сопротивление между ветвью измеряемого сопротивления и ветвью указателя равновесия. Требуемые параметры вычисляются при состоянии равновесия моста.

4. Определить значение угла сдвига фаз между двумя исследуемыми напряжениями V1 и V2, образующими на экране ЭЛТ эллипс (рис.3.15 [4.8]), если отрезок в=40 мм, В=60 мм. Большая ось расположена а).в I и III б). во II и IV четвертях в). если в=В.

5. Сопротивление реостатного датчика угла поворота при изменении угла от 0 до 180 линейно меняется от 10 до 1 кОм. Построить статическую характеристику датчика, если в качестве индикатора взят вольтметр с внутренним сопротивлением 10 кОм, а напряжение питания Е=10 В.

Контрольная работа по метрологии задание Вариант 19

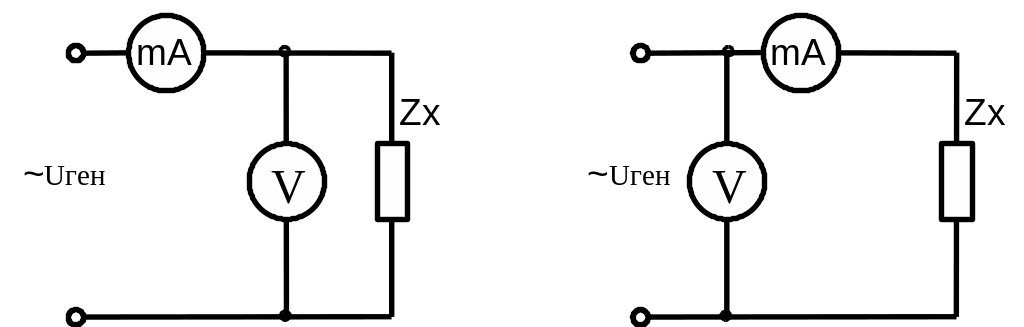

1. Определить относительную методическую погрешность  измерения сопротивления Rх=2кОм методом вольтметра-амперметра по схеме показанной на рис., вызванную включением приборов с внутренним сопротивлением Rv=40 кОм , Ra=40 Ом.

2. Для расширения пределов измерения электростатического вольтметра последовательно с ним включен конденсатор. Определить величину емкости этого конденсатора ( т.е. добавочной емкости), если вольтметром с номинальным напряжением 2кВ необходимо измерить напряжение 30 кВ. Емкость вольтметра 42 пФ

3. Определить значения индуктивности L1 и сопротивления R1 в цепи уравновешенного моста.

Задача 1

Задача 3

Задача 4

Контрольная работа по метрологии задание Вариант 42

2. Миллиамперметр сопротивлением 10 Ом имеет шкалу на 50 делений и чувствительность 0,1 дел/мА. При измерении тока к прибору подключили шунт сопротивлением 2,5 Ом. Какой предельный ток можно измерить и какова цена деления прибора в данном случае.

3. Определить значения индуктивности L1 и сопротивления R1 в цепи уравновешенного моста.

4. Определить амплитудное, среднеквадратичное и средневыпрямленное значения сигнала, полученного на экране осциллографа (рис.), если его амплитуда равна 3 деления, коэффициент отклонения 5 В/дел, длительность калиброванной развертки 2 мс/дел, период сигнала составляет 4 деления.

Задача 1

Задача 3

Задача 4

Контрольная работа по метрологии задание Вариант 46

1. Определить абсолютную и относительную погрешности косвенных измерений сопротивления (методом вольтметра-амперметра, схема 1), если применяются миллиамперметр класса точности Ка=1,5 с номинальным значением Iн=300 мА и вольтметр Кv=1,5 с Uн=50 В. Показания приборов Ix=100 мА, Ux=20 В

2. Миллиамперметр сопротивлением 10 Ом имеет шкалу на 50 делений и чувствительность 0,1 дел/мА. Для измерения напряжения к прибору подключили добавочное сопротивление 40 Ом. Какое предельное напряжение можно измерить и какова цена деления прибора в данном случае.

3. Определить значения емкости С1 в цепи уравновешенного моста.

4. Определить значение угла сдвига фаз между двумя синусоидальны-ми напряжениями V1 и V2 по осциллограммам на экране осциллографа (рис.), если отрезок аб=3, 10, 20мм, соответственно аг=30, 38, 60 мм.

5. При измерении скорости вращения якоря индукционного тахометра от 50 до 450 об/мин напряжение на его выходе изменяется линейно от 5 до 45 В. Какова чувствительность датчика и абсолютная погрешность измерения, если абсолютная погрешность измерительного прибора 0,1 В?

Задача 1

Задача 3

Задача 4

1 / 61 2 3 4 5 6 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
01.05.2025556.54 Кб0RGZ-1 (6).doc
#
10.11.2019556.54 Кб6RGZ-1 Л, М.doc
#
28.05.2015789.5 Кб52RGZ-1 Л, М.doc
#
01.05.2025463.87 Кб0RGZ-1.doc
#
01.04.2025791.55 Кб0RGZ-11 Л, М.doc
#
01.05.2025562.69 Кб0rgz1_50.doc
#
30.08.2019797.18 Кб9rgz2_ya.d._lebedev.doc
#
01.05.2025813.06 Кб0rgz_3_lebedev.doc
#
20.11.2018128 Кб11Rol_prokuratury_v_ugolovnom_protsesse.doc
#
09.11.2019388.1 Кб3rpd_mat_logika_i_teoria_algoritmov_231000.doc
#
26.08.2019163.84 Кб5rp_7_kl_peryshkin.doc
