5. ОРИЕНТИРОВАНИЕ ЛИНИЙ. ОРИЕНТИРОВАНИЕ ЛИНИЙ ПО ИСТИННОМУ И МАГНИТНОМУ МЕРИДИАНАМ. ИСТИННЫЙ И МАГНИТНЫЙ АЗИМУТЫ. СКЛОНЕНИЕ МАГНИТНОЙ СТРЕЛКИ. СВЯЗЬ ИСТИННЫХ АЗИМУТОВ ЛИНИЙ В РАЗЛИЧНЫХ ЕЕ ТОЧКАХ, СБЛИЖЕНИЕ МЕРИДИАНОВ.
Ориентировать линию значит определить ее направление относительно какого-либо исходного направления. В геодезии за исходные направления принимают географический меридиан, магнитный меридиан и осевой меридиан зоны. Ориентирование линий осуществляют при помощи ориентирующих углов: географического и магнитного азимутов, а также дирекционного угла. Плоскость, проходящая в данной точке через ось вращения Земли, называется плоскостью географического или истинного меридиана. Направление истинного меридиана определяется из астрономиче-ских наблюдений. Географическим азимутом А линии ВС в точке В называется горизонтальный угол, отсчитываемый по ходу часовой стрелки от северного направления географического меридиана до данного направления ВС, изменяющийся от 0 до 360о.
Так как меридианы в различных точках не параллельны, то азимут одной и той же линии в каждой ее точке имеет разное значение.
Магнитный азимут – это горизонтальный угол (Аm), отсчиты- ваемый по ходу часовой стрелки от северного направления магнитного меридиана до данного направления, изменяющийся от 0 до 360о. Магнитный меридиан совпадает с направлением свободно подвешенной магнитной стрелки.

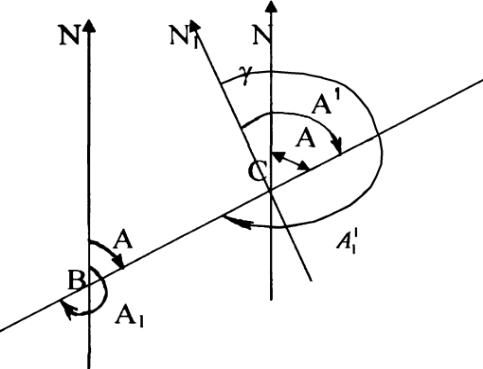

Проведя через точку С линию СN параллельную меридиану BN точки B получим при точке С угол, который называется сближением меридианов. Азимут А линии ВС в точке В – прямой азимут, а А1 – обратный азимут той же линии в точке В.
Географический и магнитный меридианы в каждой точке земной поверхности между собой образуют угол , называемый склонением магнитной стрелки. Северный конец магнитной стрелки под действием земного магнетизма может отклоняться к востоку или к западу от северного направления истинного (географического) меридиана, т.е. склонение магнитной стрелки может быть восточным или западным. Отклонение магнитной стрелки вызвано несовпадением магнитного и географического полюсов Земли.
1. Предмет и задачи геодезии. История геодезии
Геодезия - это наука о методах определения фигуры и размеров Земли и изображения ее поверхности на картах и планах, а также о способах проведения различных измерений на поверхности Земли (на суше и акваториях), под землей, в околоземном пространстве и на других планетах.
Слово "геодезия" образовано из греческих слов "ge" - земля и "dazomai" - разделяю, делю на части; если перевести его дословно, то получится "землеразделение". Это название соответствовало содержанию геодезии во времена ее зарождения и начального развития. Так, в Египте задолго до нашей эры измерялись размеры земельных участков, строились оросительные системы; все это выполнялось с участием геодезистов.
Среди многих задач геодезии можно выделить долговременные задачи и задачи на ближайшие годы.
К первым относятся:
определение фигуры, размеров и гравитационного поля Земли,
распространение единой системы координат на территорию отдельного государства, континента и всей земли в целом,
изображение участков поверхности земли на топографических картах и планах,
изучение глобальных смещений блоков земной коры.
Ко вторым в настоящее время относятся:
создание и внедрение ГИС - геоинформационных систем,
создание государственных и локальных кадастров: земельного, водного, лесного, городского и т.д.,
топографо-геодезическое обеспечение делимитации (определения) и демаркации (обозначения) государственной границы России,
разработка и внедрение стандартов в области цифрового картографирования,
создание цифровых и электронных карт и их банков данных,
разработка концепции и государственной программы повсеместного перехода на спутниковые методы автономного определения координат,
создание комплексного национального атласа России и другие.
Эти задачи записаны в Постановлении коллегии Федеральной службы геодезии и картографии России от 20 февраля 1995 года
7. Масштаб и их точность. Численный масштаб. Линейный масштаб. Предельная и графическая точность масштаба. Поперечный масштаб,
Масшта́б — в общем случае отношение двух линейных размеров. Во многих областях практического применения масштабом называют отношение размера изображения к размеру изображаемого объекта.
Точность масштаба — это отрезок горизонтального проложения линии, соответствующий 0,1 мм на плане. Значение 0,1 мм для определения точности масштаба принято из-за того, что это минимальный отрезок, который человек может различить невооруженным глазом. Например, для масштаба 1:10 000 точность масштаба будет равна 1 м. В этом масштабе 1 см на плане соответствует 10 000 см (100 м) на местности, 1 мм — 1 000 см (10 м), 0,1 мм — 100 см (1 м).
Численный масштаб записывают в виде дроби, в числителе которой стоит единица, а в знаменателе — степень уменьшения проекции. Например, масштаб 1:5 000 показывает, что 1 см на плане соответствует 5 000 см (50 м) на местности.
Графические масштабы подразделяются на линейные и поперечные. Линейный масштаб — это графический масштаб в виде масштабной линейки, разделённой на равные части.
Поперечный масштаб — это графический масштаб в виде номограммы, построение которой основано на пропорциональности отрезков параллельных прямых, пересекающих стороны угла. Поперечный масштаб применяют для более точных измерений длин линий на планах. Поперечным масштабом пользуются следующим образом: откладывают на нижней линии поперечного масштаба замер длины т.о., чтобы один конец (правый) был на целом делении ОМ, а левый заходил за 0. Если левая ножка попадает между десятыми делениями левого отрезка (от 0), то поднимаем обе ножки измерителя вверх, пока левая ножка не попадёт на пересечение к-либо трансвенсали и к-либо горизонтальной линии. При этом правая ножка измерителя должна находиться на этой же горизонтальной линии. Наименьшая ЦД=0,2мм, а точность 0,1.
