16. Униполярные транзисторы, их разновидности и схемы замещения, схемы включения, частотные свойства, усилительные свойства, усилитель и ключ на транзисторе, обр.
Полевой транзистор — полупроводниковый прибор, усилительные свойства которого обусловлены потоком основных носителей одного знака (электронами или дырками), протекающим через тонкую область полупроводника – проводящий канал, между его выводами (истоком и стоком).
П
о
физической структуре и механизму работы
полевые транзисторы условно делят на
2 группы. Первую образуют транзисторы
с управляющим р-n переходом,
или переходом металл — полупроводник
(барьер
Шоттки),
вторую — транзисторы
с управлением посредством изолированного
электрода (затвора),
т. н. транзисторы МДП (металл —
диэлектрик — полупроводник).

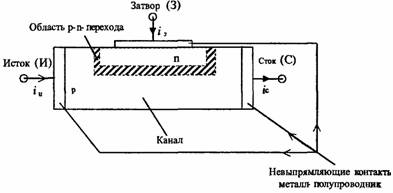

Полевой транзистор с управляющим p-n-переходом

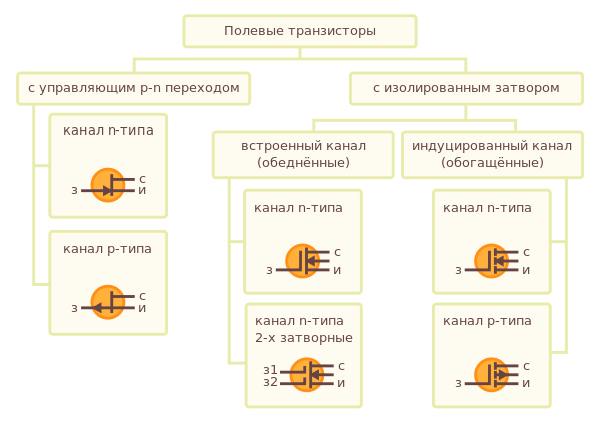

Классификация полевых транзисторов
Схемы включения полевых транзисторов
Полевой транзистор можно включать по одной из трех основных схем:
-
Схема включения полевого транзистора с управляющим p-n переходом с общим стоком
Схема включения полевого транзистора с управляющим p-n переходом с общим затвором
Схема включения полевого транзистора с управляющим p-n переходом с общим истоком
Частотные свойства полевых транзисторов определяются постоянной времени RC-цепи затвора.
У полевых транзисторов с изолированным затвором входная емкость значительно меньше, поэтому их частотные свойства намного лучше, чем у полевых транзисторов с р-n-переходом.
У
силительные
свойства
полевых транзисторов обусловлены
переносом основных носителей заряда,
их верхняя граница эффективного усиления
выше, чем у биполярных.

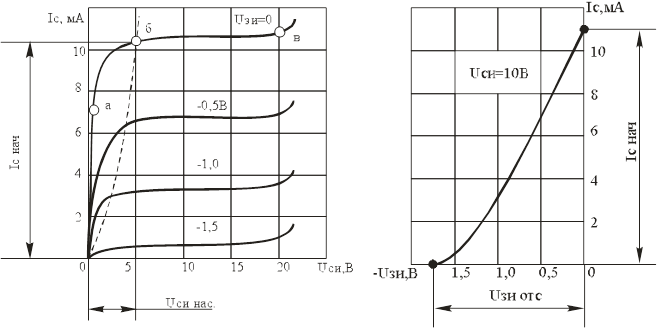

На графике можно четко выделить три зоны. Первая из них — зона резкого возрастания тока стока («омическая» область.
Вторая зона — область насыщения. Она имеет почти линейный вид. Третья зона графика — область пробоя.
С правой стороны рисунка показан график еще одной важной зависимости — стоко-затворной характеристики. Она показывает то, как зависит ток стока от напряжения затвор-исток при постоянном напряжении между истоком и стоком. И именно ее крутизна является одним из основных параметров полевого транзистора.
Общие параметры полевых транзисторов
Максимальный ток стока при фиксированном напряжении затвор-исток
Максимальное напряжение сток-исток, после которого уже наступает пробой
Внутреннее (выходное) сопротивление, напряжение затвор-исток — константа
Крутизна стоко-затворной характеристики
Входное сопротивление
Коэффициент усиления
Отличия полевых транзисторов от биполярных. Области применения
Первое и главное отличие этих двух видов транзисторов в том, что вторые управляются с помощью изменения тока, а первые — напряжения. Преимущества полевых транзисторов по сравнению с биполярными:
высокое входное сопротивление по постоянному току и на высокой частоте, отсюда и малые потери на управление;
высокое быстродействие (благодаря отсутствию накопления и рассасывания неосновных носителей);
поскольку усилительные свойства полевых транзисторов обусловлены переносом основных носителей заряда, их верхняя граница эффективного усиления выше, чем у биполярных;
высокая температурная стабильность;
малый уровень шумов, так как в полевых транзисторах не используется явление инжекции неосновных носителей заряда, которое и делает биполярные транзисторы «шумными»;
малое потребление мощности.
Недостаток — они «боятся» статического электричества.
Применяются полевые транзисторы практически везде. Цифровые и аналоговые интегральные схемы, следящие и логические устройства, энергосберегающие схемы, флэш-память...
