Ряды конденсаторов

Ряд Е3 (3 значения в каждом интервале, кратном десяти) 10, 22, 47, ... затем это продолжается так: 100, 220, 470, 1000, 2200, 4700 и т.д. Ряд Е6 (6 значений в каждом интервале, кратном десяти) 10, 15, 22, 33, 47, 68, ... затем: 100, 150, 220, 330, 470, 680, 1000 и т.д.

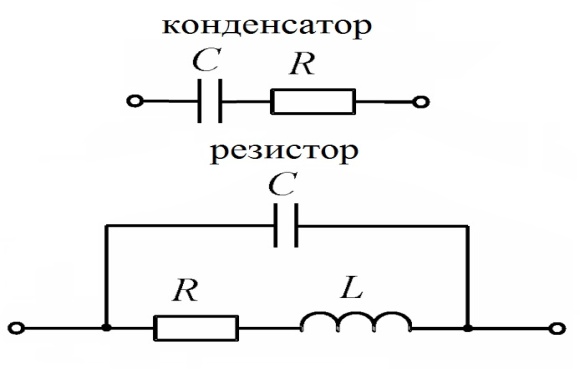

Ч астотные свойства конденсатора определяются рядом конструктивных факторов: типом диэлектрика, значениями индуктивности и эквивалентного последовательного со­противления, конструкцией и др.

 Частотные свойства резисторов определяются тем, что кроме активного сопротивления они обладают и реактивным сопротивлением (емкостным и индуктивным), которое зависит от формы и строения резистора. В связи с этим полное сопротивление резисторов зависит от частоты протекающего по ним переменного тока.

5. Конструктивная, электрическая и электромагнитная совместимость электрорадиосистемах.

Электрическая совместимость – согласованность статических и динамических параметров электрических сигналов с учетом ограничений на пространственное размещение устройств интерфейса и техническую реализацию приемно-передающих элементов (ППЭ).

Конструктивная совместимость – согласованность конструктивных элементов интерфейса предназначенных для обеспечения механического контакта электрических соединений и механической замены схемных блоков. Условия конструктивной совместимости определяют типы соединительных элементов (разъем, штекер и распределение линий связи внутри соединительного элемента), конструкции платы, каркаса, стойки, кабельного соединения.

Электромагнитная совместимость – способность технических средств одновременно функционировать в реальных условиях эксплуатации с требуемым качеством при воздействии на них непреднамеренных электромагнитных помех и не создавать недопустимых электромагнитных помех другим техническим средствам.

6. Виды отказов, надежность и гарантированный срок службы сложных технических систем.

Классификация и характеристики отказов:

По типу отказы подразделяются на:

• отказы функционирования (выполнение основных функций объектом прекращается, например, поломка зубьев шестерни);

• отказы параметрические (некоторые параметры объекта изменяются в недопустимых пределах, например, потеря точности станка).

По своей природе отказы могут быть:

• случайные, обусловленные непредусмотренными перегрузками, дефектами материала, ошибками персонала или сбоями системы управления и т. п.;

• систематические, обусловленные закономерными и неизбежными явлениями, вызывающими постепенное накопление повреждений: усталость, износ, старение, коррозияи т. п.

Основные признаки классификации отказов:

1. Характер возникновения:

   • внезапный отказ — отказ, проявляющийся в резком (мгновенном) изменении характеристик объекта;

   • постепенный отказ — отказ, происходящий в результате медленного, постепенного ухудшения качества объекта.

2. Причина возникновения:

   • конструкционный отказ, вызванный недостатками и неудачной конструкцией объекта;

   • производственный отказ, связанный с ошибками при изготовлении объекта по причине несовершенства или нарушения технологии;

   • эксплуатационный отказ, вызванный нарушением правил эксплуатации.

3. Характер устранения;

   • устойчивый отказ;

   • перемежающийся отказ (возникающий/исчезающий).

4. Последствия отказа:

   • лёгкий отказ (легкоустранимый);

   • средний отказ (не вызывающий отказы смежных узлов — вторичные отказы);

   • тяжёлый отказ (вызывающий вторичные отказы или приводящий к угрозе жизни и здоровью человека).

5. Дальнейшее использование объекта:

   • полные отказы, исключающие возможность работы объекта до их устранения;

   • частичные отказы, при которых объект может частично использоваться.

6. Легкость обнаружения:

   • очевидные (явные) отказы;

   • скрытые (неявные) отказы.

7. Время возникновения:

   • приработочные отказы, возникающие в начальный период эксплуатации;

   • отказы при нормальной эксплуатации;

   • износовые отказы, вызванные необратимыми процессами износа деталей, старения материалов и пр.

 Гарантированный срок службы – минимальный срок эксплуатации товара при соблюдении требований к качеству изготовления изделия установленных ГОСТ.

Надежность — свойство объекта сохранять во времени способность к выполнению требуемых функций в заданных режимах и условиях применения, технического обслуживания, хранения и транспортирования. Комплексное свойство, состоящее в общем случае из безотказности, долговечности, ремонтопригодности и сохраняемости.
