Принцип функционально-узлового проектирования электронных систем
Функционально-узловой принцип конструирования нашел широкое распространение при разработке больших систем.
ФУМ - функционально-узловым методом, при котором сложные функциональные схемы составляются из простейших функциональных узлов.
Широкое внедрение данного метода обусловлено возможностью использования ограниченного набора функциональных узлов для создания какого-либо конкретного класса аппаратуры, что позволило решить задачу их унификации. Применение функционально-узлового метода позволило автоматизировать производственные процессы сборки и монтажа аппаратуры, снизить ее себестоимость, сократить сроки разработки и повысить надежность.
Центральное понятие ФСА - понятие функций: внешнее проявление свойств объекта в определенной, конкретной предполагаемой или сложившейся обстановке. Cсовокупность полезных свойств изделия определяет его потребительную стоимость.
Способы обеспечения качественных характеристик и технологичности функциональных узлов. Способы обеспечения точности и стабильности параметрjв.
Оценка технологичности конструкции изделия может быть двух видов: качественной или количественной.
Качественная оценка технологичности изделия осуществляется с помощью типовых качественных характеристик на этапе эскизного проекта: регулируемость, контролепригодность, взаимозаменяемость и др. Качественная оценка предшествует количественной.
Количественная оценка технологичности конструкции изделия выражается показателем, численное значение которого характеризует степень удовлетворения требований технологичности конструкции.
При проектировании изделия наиболее важны конструкторские показатели, которые можно объединить в три группы показателей:
использования;
повторяемости;
новизны.
3. Ряды номиналов и схемы замещения стандартных функциональных рядов
Номиналы промышленно выпускаемых радиодеталей не являются произвольными. Существуют специальные ряды номиналов, представляющие собой множества значений от 1 до 10. Номинал детали определённого ряда является произвольным значением из соответствующего множества, умноженным на произвольный десятичный множитель (10 в целой степени). Например: резистор из ряда E12 может иметь один из следующих номиналов (сопротивлений):
1,2 Ом
12 Ом
120 Ом
т. е. ряд E24 содержит 24 числа в интервале от 1 до 10, E12 — 12 чисел и т. д. +1
Каждый ряд соответствует определённому допуску в номиналах деталей. E6 — ±20 %, E12 — ±10 %, E24 — ±5 %.
Есть
универсальный способ определения
номинала для любого ряда
,
где m - номер ряда, а n=0;1;2;...;m-1

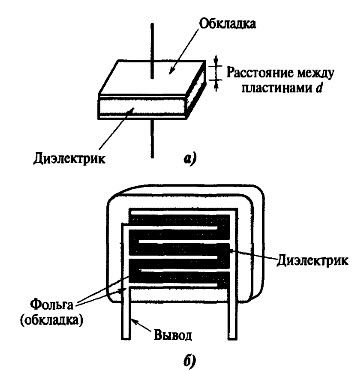

4 . Конструкции резисторов и конденсаторов, ряд номиналов, схемы замещения, частотные свойства.
Д
ля
постоянных резисторов установлены
стандартных рядов
номинальных значений:
E6, E12, E24, E48, E96, E192. Число после E указывает
количество значений сопротивлений для
десятичного порядка. Каждый ряд
характеризуется максимальным значением
допуска.
Ряд |
Значения номиналов для десятичного порядка |
Допуск, % |
E6 |
1; 1,5; 2,2; 3,3; 4,7; 6,8 |
20 |
E12 |
1; 1,2; 1,5; 1,8; 2,2; 2,7; 3,3; 3,9; 4,7; 5,6; 6,8; 8,2 |
10 |
E24 |
1; 1,1; 1,2; 1,3; 1,5; 1,6; 1,8; 2,0; 2,2; 2,4; 2,7; 3,0; 3,3; 3,6; 3,9; 4,3; 4,7; 5,1; 5,6; 6,2; 6,8; 7,5; 8,2; 9,1 |
5 |
