Восстановление фасада дома

Те приемы работы с инструментом Clone (Клонирование), которые мы использовали до сих пор, в данном случае абсолютно непригодны. Попытка закрашивания фасада близлежащими пикселями приведет к полному искажению изображения дома.

В данный момент надо воспользоваться симметричностью фасадов. То есть, мы используем в качестве образца изображение видимой части фасада дома и поместим её поверх изображения основания опоры.

1. Увеличьте масштаб изображения до 400% и отцентрируйте изображение дома, фасад которого перекрыт основанием опоры ЛЭП. Готовим рабочее пространство.

2. Выберите инструмент Freehand Mask (Выделение свободной формы). В данном случае мы будем использовать его для формирования выделенной области в виде неправильного четырехуголь­ника.

3. Установите значение параметра Feather Width (Ширина размытия выделения) равным 1. Напомним, что этот параметр предназначен для формирования плавного перехода пикселей между выделением (или объектом) и окружающим фоном. Он используется для смягчения границы выделен­ной области, придавая краям более мягкий и естественный вид.

4. Задайте режим выделения Normal (Обычный). В этом случае с помощью выбранного инструмента Freehand Mask (Выделение свободной формы) мы сможем выполнить простое выделение.

5. Установите курсор на границу крыши и стены в левом верхнем углу дома и нажмите клавишу мыши. Переместите курсор вниз вдоль границы стены до уровня земли и нажмите клавишу мыши, чтобы зафиксировать второй угол описывающего область четырехугольника. Сдвиньте курсор влево, чтобы захватить в область второй подъезд, и нажмите клавишу мыши, фиксируя третий угол. Переместите курсор вверх параллельно стене дома до уровня крыши, чтобы получился параллелограмм, и дважды нажмите мышью. Формируем выделение в виде параллелограмма, которое мы будем использовать для копирования.

В принципе, далее можно было бы переместить копию выделенной области в новую позицию, просто нажав и удерживая клавишу Alt. Однако в этом случае мы не сможем модифицировать размер копии, чтобы учесть перспективные искажения. Есть более разумное решение — преобразовать выделенную область в объект, переместить его в новую позицию и подкорректировать его форму и размер в соответствии с законами перспективы. Именно так мы и поступим далее.

6. Нажмите кнопку Create Object: Copy Selection (Создать объект копи­рованием выделения). Вместо границы выделенной области появля­ется маркерная рамка объекта. Если она не видна, а отображаются только управляющие точки, нажмите кнопку Show Object Marquee (Показывать рамки объекта). Если у вас не отображается докер «Objects» (Объекты), нажмите кнопку Objects на панели свойств (Property Bar). Появляется докер, где ясно видно, что помимо фона «Background», в изображении появился еще один слой, в котором расположен новый объект «Object 1».

7. Установите курсор внутрь объекта. Указатель приобретает форму стрелки.

8. Нажмите клавишу мыши и перетащите объект влево так, чтобы он перекрыл основание опоры, а граница крыши и окна подъезда совпали по вертикали. Для удобства можно отключить отображение рамки объекта, повторно нажав кнопку Show Object Marquee (Показывать рамки объекта). Замещаем изображение опоры изображением двух подъездов дома.

Обратите внимание на то, что размеры объекта не соответствуют размерам перекрываемой части дома. Это — следствие перспективных искажений, то есть удаленные предметы кажутся меньше по размеру, чем такие же, но расположенные ближе. Как и CorelDRAW, PHOTO-PAINT предоставляет прекрасные возможности по масштабированию, повороту, искажению формы и перспективным искажениям объектов. Так как перспективные искажения для любого участка дома одинаковы, нам необходимо лишь увеличить размер объекта, чтобы «вписать» его в новое место.

9. Зацепившись за нижний маркер объекта мышью, протяните его немного вниз так, чтобы выровнять линию цокольного этажа и расположение окон. Подгоняем размер объекта.

Итак, наш объект размещен в нужном месте, он полностью закрыл изображение мешающей части опоры ЛЭП, размеры его соответствуют поло­жению, остается совместить его с фоновым изображением.

10. Нажмите комбинацию клавиш Ctrl+. Объект интегрируется в фоновое изображение, навсегда «похоронив» под собой часть основания опоры ЛЭП.

11. Сохраните результат на диске, нажав мышью кнопку Save (Сохранить). Запоминаем результат восстановления изображения фасада жилого здания.

На этом работу по устранению мешающих элементов можно считать законченной, так как оставшиеся два столбика от опоры практически незаметны и вполне вписываются в пейзаж.

Перейдём к последней процедуре ретуши — устранению глобального технического дефекта, а именно — нерезкости фотографии.

Повышение резкости фотографии

Для этого в составе меню Effects (Эффекты) имеется специальный пункт Sharpen (Резкость). Раскрыв его, можно увидеть несколько вариантов управления резкостью изображений, принципиально отличающихся друг от друга. Это:

• Adaptive Unsharp (Адаптивная резкость).

• Directional Sharpen (Направленное повышение резкости).

• High Pass (Удаление мелких деталей).

• Sharpen (Повышение резкости).

• Unsharp Mask (Контурная резкость).

Для решения нашей конкретной задачи было бы вполне достаточно рассмотреть использование лишь одного из них, однако в практической работе с PHOTO-PAINT рано или поздно возникнет потребность и в других вариантах этого эффекта.

Adaptive Unsharp (Адаптивная резкость)

Само название указывает, что этот фильтр «интеллектуальный», то есть он подстраивается под изображение. При этом игнорируются мелкие детали (пылинки, мелкие пятнышки и т.н.), но повышается резкость границ изображения отдельных элементов. Для выяснения особенностей его работы лучше всего вызвать этот фильтр и посмотреть его в действии.

1. Выберите Effects | Sharpen | Adaptive Unsharp (Эффекты | Резкость | Адаптивная резкость). Появляется типичное для фильтров PHOTO-PAINT окно диалога (рис. 23).

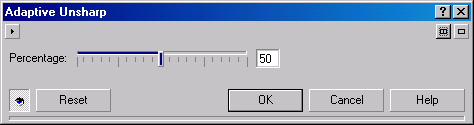

Рис. 23. Управляющие органа фильтра Adaptive Unsharp

Здесь регулятор Percentage (Процент) определяет степень воздействия фильтра на изображение (от 1 до 100). Клавиша Preview (Просмотр) позволяет задать режим экранного просмотра результатов воздействия фильтра на изображение, a Reset (Восстановить) — восстанавливает значение Percentage по умолчанию.

Небольшие кнопки в строке-заголовке дают возможность просматривать в окнах просмотра либо исходное и обработанное изображение одновременно, либо только обработанное.

2. Поэкспериментируйте самостоятельно, изучая влияние параметра Percentage (Процент) на различные части фотоизображения, перемещаясь по нему в окне просмотра фильтра и меняя масштаб отображения с помощью мыши, а также изменяя режим просмотра с помощью кнопок.

3. Если вы достаточно ознакомились с особенностями увеличения резкости с помощью фильтра Adaptive Unsharp (Адаптивная резкость), перейдите изучению следующего фильтра.

Directional Sharpen (Направленное повышение резкости)

Этот фильтр, как следует из названия, в качестве исходных данных для улучшения резкости использует некоторую специфическую информацию из изображения, а именно — градиент изменения цвета или тона. По проявлению фильтр Directional Sharpen (Направленное повышение резкости) является более активным, чем предыдущий. Он создает тем больший контраст между пикселями разных цветов, чем сильнее начальная разница. То есть, он в большей степени усиливает резкие цветовые переходы.

High Pass (Удаление мелких деталей)

Фильтр предназначен для отделения областей низкоконтрастных от областей с высокой контрастностью (вокруг них появляется что-то вроде свечения). Выполните следующее:

1. Из меню Effects (Эффекты) выберите команду Sharpen | High Pass (Резкость | Удаление мелких деталей). Появляется окно диалога (рис. 24), в котором присутствует новый тип регулятора Radius (Радиус). Его назначе­ние — задание зоны захвата фильтра при обработке границ высококонтрастных участков изображения.

2. Проверьте возможности преобразования, предоставляемые фильтром в зависимости от величин обоих параметров.

Специалисты рекомендуют использовать фильтр High Pass для отдельных каналов изображения с целью получения довольно необычных эффектов (типа неонового свечения), а также для предварительной обработки изображений перед исключением полутонов и/или чтобы изолировать объекты для удобного и быстрого создания маски.

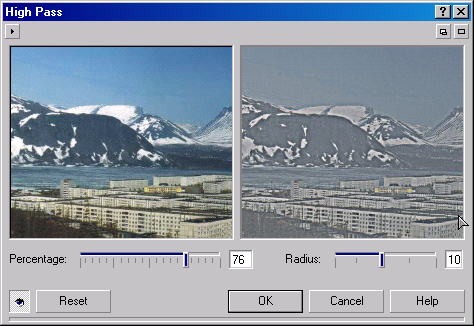

Рис. 24. В результате обработки фильтром High Pass низкоконтрастные области (небо) изображения поблекли, приобрели серый оттенок, а вокруг высококонтрастных областей появилось «свечение», подчёркивающее границу раздела

Sharpen (Повышение резкости)

Фильтр практически не исследует изображение, а напрямую старается увеличить контраст между соседними пикселями. В результате повышается резкость как полезного изображения, так и всех присутствующих на нем дефектов, что делает их особенно заметными.

Окно диалога «Sharpen» (Повышение резкости) (рис. 25) имеет два регулятора: Edge Level (Уровень) и Threshold (Порог). Первый задает эффективность действия фильтра, второй — степень различия между пикселями для применения фильтра.

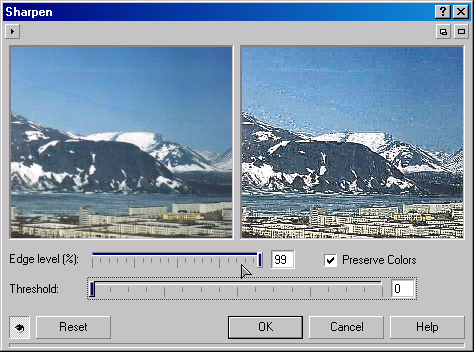

Р ис. 25. Большие значения Edge Level (Уровень) и малые Threshold (Порог) при работе фильтра Sharpen приводит к увеличению резкости, но и к появлению большого количества точечных дефектов

Unsharp Mask (Контурная резкость)

Unsharp Mask дословно переводится как «нерезкая маска».

В окне диалога фильтра «Unsharp Mask» (Контурная резкость) имеются три движковых регулятора:

• Percentage (Процент) — задает степень воздействия фильтра на изображе­ние от 0 до 500%, причем большим значениям соответствует большее проявление эффекта фильтрации.

• Radius (Радиус) — задает зону обработки «нерезкой маской» от 1 до 20 пикселей. Большим значениям соответствует более «мягкая» работа филь­тра, меньшим — более «жесткая», с резким выделением границ.

• Threshold (Порог) — устанавливает порог разности между значениями пик­селей, обрабатываемых фильтром, от 0 до 255. Меньшие значения порога исключают в анализируемую область большее количество пикселей (0 - все), большие соответствуют уменьшению количества обрабатываемых пикселей (255 — ни одного).

В ретушируемой нами фотографии осталось выполнить последний аккорд. В качестве доводочного инструмента воспользуемся фильтром Unsharp Mask (Контурная резкость).

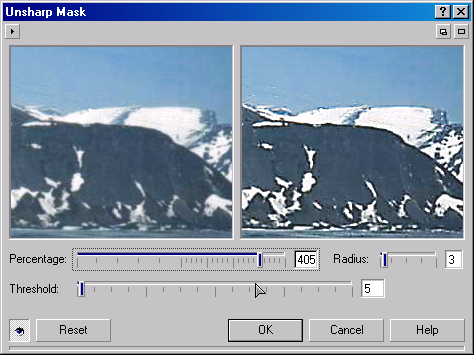

Рис. 26. Окно диалога фильтра Unsharp Mask (Контурная резкость)

Поэкспериментируйте с параметрами фильтра, наблюдая реакцию на изменение в окне предварительного просмотра.

1. Установите значение параметра Percentage (Процент) равным 100% и проверьте влияние регулировки параметра Radius (Радиус) в пределах 1-5 и 5-20 при постоянном значении параметра Threshold (Порог), равном 0. Для точного перемещения движка используйте клавиши ↑ и ↓, наблюдая за происходящими изменениями в различных частях изображения.

2. Установите значение параметра Percentage (Процент) равным 100%, Radius (Радиус) — 5 и поварьируйте значением параметра Threshold (Порог) пределах 0 — 40 и 40 — 255. Обратите внимание, как резко меняется картина в первом поддиапазоне и как малозаметны изменения во втором. Проделайте такой же эксперимент для значения параметра Percentage (Процент), равного 200%.

3. Снова вызовите через меню Effects (Эффекты) команду Sharpen | Directional Sharpen (Резкость | Направленное повышение резкости).

4. Установите значение параметра Percentage (Процент) -75%.

5. Выберите команду file | Save As (Файл | Сохранить как) и запишите результаты всей предыдущей работы в новый файл KIROVSK-NEW.CPT.

Рис. 27. Результат преобразования исходного изображения
