3.3. Засоби малої механізації та ручний інструмент

Засоби малої механізації передбачають машини, механізми, пристосування і механізований інструмент, які використовуються робітниками, що виробляють монтаж, ремонт та інші роботи. За родом застосовуваної енергії вони можуть бути електричними, пневматичними і пороховими.

Найбільш широке застосування для виконання різних технологічних операцій знаходять ручні електричні машини та механізми: свердлильні і шліфувальні машини, електрогайко та шуруповерти, молотки, перфоратори і бороздороби.

Переваги пневматичних машин: простота конструкції; незначна маса інструмента; допустимість перевантаження; висока надійність і безпека робіт.Однак застосування таких машин можливо там, де є джерела стисненого повітря.

У порохових інструментах використовується енергія, що отримується в результаті вибуху утвореного при горінні пороху в патроні. До них відносяться: будівельно-монтажні пістолети ПНЦ52-1; порохові оправлення ОДП-6 для забивання сталевих дюбелів; ударна колона КК-6 для пробивання отворів в залізобетонних панелях і т.ін. Широке застосування порохових інструментів обумовлено: високою продуктивністю праці порівняно з іншими видами інструменту; можливістю використання незалежно від наявності електричної або пневматичної енергії; невеликими масою і розмірами; можливістю виконання монтажу електрообладнання відразу ж після користування цим інструментом.

Рис. 3.3. Ручний прес РМП-7М:

1 - відкидна скоба, 2 - рейка; .3 - корпус, 4 - важелі; 5 - трос; 6 - ручка; 7 - барабан; 8 - зубчастий сектор

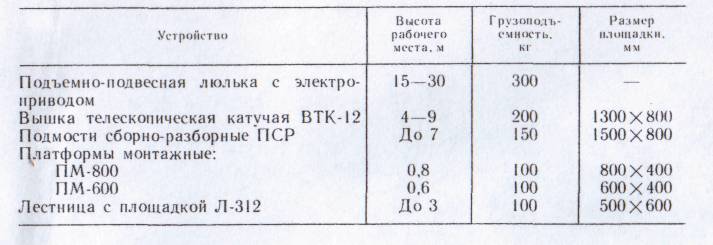

Таблиця 3.1

У електромонтажному виробництві і при ремонті електрообладнання широко застосовують ручні механізми та інструменти спеціального призначення, що виготовляються у вигляді індивідуальних наборів або наборів для бригади. Набори комплектуються оптимальним підбором інструменту для виконання певних видів робіт і розміщуються в спеціальних футлярах або сумках, зручних для транспортування і перенесення. Набори випускаються для виконання наступних робіт: загального характеру (набір інструменту електромонтажника) - НЕ; для кабельних - МКІ-3; на лінії - ІН-8МА; для монтажу вторинних ланцюгів комутації - ПК; для паяльних - НСП-1 та ін Різноманітні інструменти випускаються для роботи з проводами і кабелями: секторні ножиці НС (рис. 4.1) для перерізання проводів та кабелів; інструмент МБ-1М (рис. 4. 2) для зняття гумової, пластмасової і бавовняної ізоляції та перерізання жив кабелів перетином до 6 мм ' 2; кабельний ніж НКП-2 для поздовжнього й поперечного різання пластмасових, гумових та свинцевих оболонок кабелів; преси гідравлічні ПГЕ-20 і ПГР-20М; ручні механічні РМП-7М (рис. 4.3) та прес-кліщі ПК1 для з'єднання і окінцювання жил проводів та кабелів способом пресування; прес-ножиці ручні для перерізання сталеалюмінієвих проводів перетином до 500 мм2; універсальні кліщі КУ-1 для перекушування, вирізання плівки, зняття ізоляції, закручування кілець і зачистки жив па проводах будь-яких марок та ін

Виконання робіт на висоті викликає певні труднощі у зв'язку з обмеженістю просторових зон і підвищеною небезпекою. Для таких робіт повинні застосовуватися спеціальні пристрої .
