Министерство образования и науки РФ
Федеральное государственное автономное образовательное учреждение
Высшего профессионального образования
«СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
ФИЛИАЛ ФЕДЕРАЛЬНОГО ГОСУДАРСТВЕННОГО АВТОНОМНОГО ОБРАЗОВАТЕЛЬНОГО УЧРЕЖДЕНИЯ ВЫСШЕГО ПРОФЕССИОНАЛЬНОГО ОБРАЗОВАНИЯ «СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ»
В Г.ЖЕЛЕЗНОГОРСКЕ
ГИДРАВЛИКА
Методические указания
по выполнению контрольной
работы студентами заочной формы обучения
специальность «Конструкторско-технологическое обеспечение машиностроительных производств»
Железногорск - 2013
О
БЩИЕ
УКАЗАНИЯ
В соответствии с учебным планом заочной формы обучения по дисциплине «Гидравлика» студенты-заочники выполняют контрольную работу.
Контрольная работа выполняется с целью изучения теоретических основ гидравлики и освоения методики решения задач, имеющих практическое применение в инженерной деятельности. Контрольная работа состоит из 10 задач, исходные данные к которым выбираются по таблицам в зависимости от двух последних цифр номера зачетной книжки слушателя.
Контрольная работа должна быть выполнена в соответствии с общепринятыми правилами, установленными Университетом, печатно либо разборчивым подчерком, без сокращений слов (кроме общепринятых), аккуратно оформлена. На обложке работы следует указать: название учебного заведения, наименование изучаемой дисциплины, номер зачетной книжки, фамилию, имя, отчество. В конце работы необходимо указать литературу, которая была использована при выполнении контрольной работы.
Выполненная работа отправляется в Железногорский филиал СФУ для рецензирования в срок, указанный в графике представления контрольных работ.
Работа, выполненная не верно, не по своему варианту, не полностью освещающая вопросы задания, не зачитывается. Такая работа должна быть выполнена повторно с учетом замечаний рецензента. Исправленный вариант работы слушатель должен направить в университет (вместе с первой работой и рецензией) для повторной проверки.
Студенты-заочники, не представившие в срок контрольную работу без уважительной причины, к экзаменационной сессии не допускаются.
ЗАДАЧА № 1
В U-образный сосуд налиты ртуть и вода (рис.1). Линия раздела жидкостей расположена ниже свободной поверхности ртути на h.
Определить разность уровней h в обеих частях сосуда.
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
Давление в точках А и В равно, так как они лежат в одной горизонтальной плоскости (плоскости равного давления), проходящей в однородной жидкости, поэтому
где Ра - атмосферное давление. Решая это уравнение относительно h, можно найти искомую разность уровней h.
Исходные данные к задаче 1
Последняя |
|
|
|
|
|
|
|
|
|
|
цифра номера |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
0 |
зачетной
|
|
|
|
|
|
|
|
|
|
|
книжки |
|
|
|
|
|
|
|
|
|
|
hpm, м |
8,0 |
6,0 |
7,0 |
5,0 |
9,0 |
10,0 |
13,0 |
11,0 |
12,0 |
9,0 |
ЗАДАЧА № 2

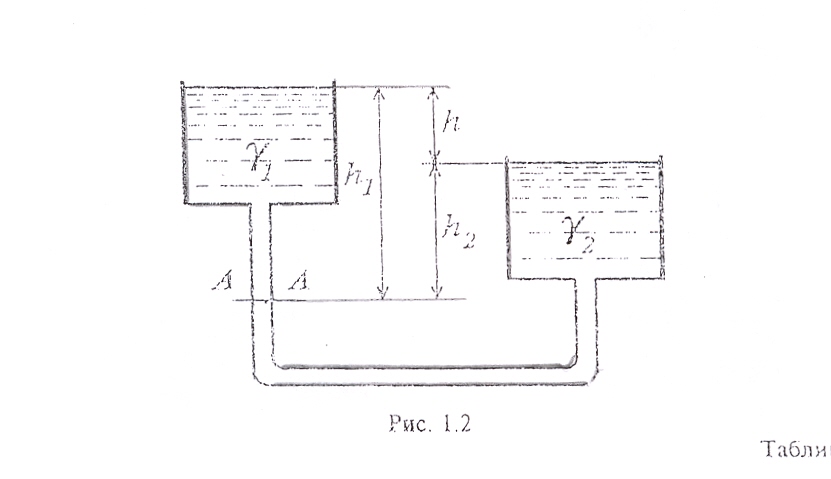

В открытые сообщающие сосуды налиты жидкости разного удельного веса γ1 и γ2 (см.рис.). Найти высоты h 1 и h 2, если известно, что разность уровней в сосудах h. Исходные данные для расчета взять из таблицы:
Исходные данные к задаче 2.
Последняя цифра номера зачетной книжки |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
γ1 т/куб.м |
0,8
|
0,9 |
1,0 |
0,7 |
1,1 |
0,7 |
1,2 |
1,3 |
1,5 |
γ2 т/куб.м |
1,2
|
1,3 |
1,4 |
1,1 |
1,5 |
1,1 |
1,6 |
1,7 |
1,9 |
h, м |
0,3
|
0,4 |
0,5 |
0,2 |
0,6 |
0,2 |
0,7 |
0,8 |
1,0 |
