1.2. Графики тепловых нагрузок промышленного предприятия

Режим работы технологических систем подвержен изменениям, которые могут носить как закономерный, так и случайный характер, быть длительными или кратковременными, но происходить они должны с минимальными затратами энергоресурсов, не нанося ущерба надежности эксплуатации оборудования и связанных с ним систем.

Пренебрежение этим фактором обычно приводит к просчетам при выборе оборудования источников энергоснабжения и необоснованному перерасходу топлива для обеспечения требуемой нагрузки.

Высокотемпературные промышленные теплотехнологии являются не только крупными потребителями топливно-энергетических ресурсов, но и источниками горючих и тепловых ВЭР. Однако выход ВЭР находится в непосредственной зависимости от режима работы основных агрегатов – источников ВЭР, в первую очередь – топливосжигающих установок (печей, высокотемпературных реакторов и пр.). Поэтому в период снижения производительности агрегатов-источников ВЭР на предприятии возникает дефицит тепловых энергоресурсов, восполнять который должны внешние источники тепловых энергоресурсов – промышленные ТЭЦ или котельные. На предприятиях, ориентированных на использование собственных ВЭР, проблема устранения кратковременных и длительных дисбалансов стоит особенно остро и требует эффективных решений не только для восполнения дефицита тепловых энергоресурсов, но и для использования их избытка.

Часть вспомогательного оборудования предприятий размещается на открытых площадках, что приводит к потерям тепловой энергии в окружающую среду, которые следует восполнять. Для того чтобы оценить действительную потребность предприятия или его подразделений в тепловых энергоресурсах, необходимо провести анализ графиков теплопотребления в определенные периоды работы – в течение суток, недели, месяца, года.

Характеристиками равномерности тепловых нагрузок в течение года являются число часов использования максимальной тепловой нагрузки 't, ч/год, и коэффициент К, представляющий собой отношение среднесуточной нагрузки к максимальной суточной за год.

По этим характеристикам промышленные предприятия разделяются на три группы: первая τ = 4000-5000 ч/год; К = 0,57-0,68; вторая τ = 5000-6000 ч/год; К = 0,6-0,76; третья τ ≥ 6000 ч/год; K ≥ 0,76.

Потребители тепловой энергии на промышленных предприятиях также подразделяются на технологические, отопительно-вентиляционные и санитарно-технические (горячего водоснабжения).

Различают сезонных и круглогодичных потребителей: технологические и санитарно-технические потребители относятся к круглогодичным, отопительно-вентиляционные - к сезонным.

К первой группе относятся предприятия, например, легкой промышленности и машиностроения, в структуре затрат тепловой энергии которых более 40 %, имеют нагрузки систем отопления, вентиляции и горячего водоснабжения. Соответственно затраты теплоты на технологию составляют менее 60 %. К третье группе относятся предприятия с превалирующей долей затрат тепловой нагрузки на технологические нужды - более 90 %. Затраты теплоты потребителями других категорий очень малы - менее 10 % (табл. 1.7).

Предприятия химической и нефтехимической отраслей относятся ко второй группе. Доля пара в структуре суммарного теплопотребления на этих предприятиях является превалирующей. Другие виды теплофикационных нагрузок - отопительная, вентиляционная и горячего водоснабжения - составляют 15-20 %.

Расход теплоты на технологические нужды

Таблица 1.7

Отрасль промышленности	Доля расхода теплоты на технологические процессы, %	Группа
Электротехническая Стройматериалов Пищевая Текстильная Химическая Нефтеперерабатывающая	50-60 50-80 65-80 65-90 70-80 90-98	1 1 2 2 2 3

Суточный график расхода пара на нефтехимическом предприятии в летний и зимний периоды работы представлен на рис. 1.13. Месячные графики теплопотребления для этого же предприятия _ на рис. 1.14. Режим работы предприятия - непрерывный, круглосуточный.

Нефтехимическое предприятие включает в себя производственные подразделения, выпускающие этилен и пропилен, синтетический этиловый спирт, бутиловый спирт, этиленпропиленовые каучуки, α-метилстирол, изопропилбензол, фенол, ацетон и этиленпропиленовую фракцию. Суточный и месячный графики этого предприятия подвержены кратковременным колебаниям. Относительное расхождение суточной максимальной паровой нагрузки D_max и суточной минимальной D_min составляет

(1.1)

Относительное расхождение максимальной месячной усредненной тепловой нагрузки Q_max и минимальной Q_min несколько выше:

(1.2)

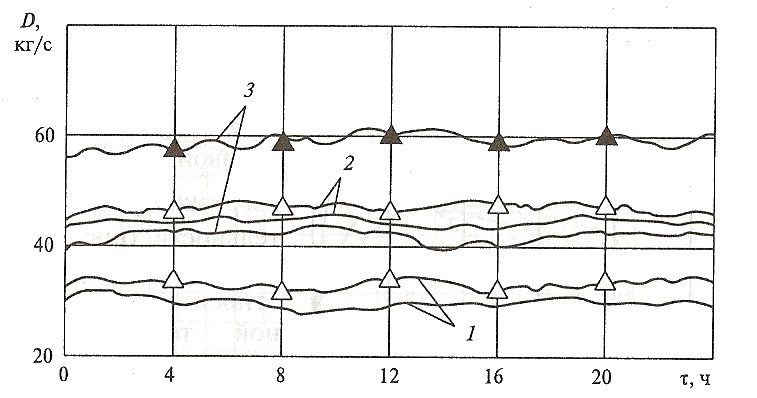

Рис. 1.13. Суточные графики расхода пара на нефтехимическом предприятии:

1 - давление пара 9,4 МПа; 2 – 2,1 МПа; 3 – 1,12 МПа; –Δ– - зимнее потребление пара давлением 9 4 и 2 1 МПа; –▲– - зимнее потребление пара давлением 1,12 МПа; –––– - летнее потребление пара

Рис, 1.14. Графики тепловых нагрузок нефтехимического предприятия:

Ǭ = Q/Qmax (обозначения те же, что на рис. 1.13)

Выявленные колебания нагрузки являются случайными. Они связаны с факторами, предсказать влияние которых не представляется возможным. К числу таких факторов относятся: изношенность оборудования, изменения производительности системы и состава исходного сырья и т.д.

Рис. 1.15. Графики тепловых нагрузок нефтехимического предприятия:

1 - давление пара 9,4 МПа; 2 - 2,1 МПа; 3 - 1,12 МПа

Как правило, минимальная годовая нагрузка наблюдается в летний период. Исключение составляет временной отрезок, когда основное технологическое оборудование останавливается на плановый ремонт. Годовой график тепловой нагрузки Q по продолжительности (рис. 1.15) показывает, что расхождение относительной максимальной тепловой нагрузки Q тах и минимальной нагрузки Q min значителен

(1.3)

в уравнениях (1.2) и (1.3) и на рис. 1.14 и 1.15 приняты следующие обозначения:

Ǭ = Q/Qmax – суммарная относительная тепловая нагрузка предприятия; Q – текущая тепловая нагрузка, кВт; Q_max - максимальная тепловая нагрузка в течение года, кВт.

По данным исследований большого числа предприятий был построен график усредненной тепловой нагрузки (рис, 1.16). Наибольшая степень расхождения минимальной и максимальной нагрузок (Δ > 10) отмечена на машиностроительных предприятиях. Основной причиной этого является изменение производительности технологических систем (рис. 1.17), а также влияние температуры окружающей среды. Так, в летний период повышаются температура воздуха и сырой воды, используемой в технологических и энергетических системах, снижаются потери теплоты в теплоиспользующем оборудовании, отсутствует отопительно-вентиляционная нагрузка, уменьшается нагрузка горячего водоснабжения и т.д.

На рис. 1.17 представлены графики тепловой нагрузки и выпуска технологической продукции, где = П /П_max - суммарный относительный выпуск продукции; П - текущий выпуск технологической продукции, кг/с; П_max - максимальный выпуск технологической продукции, наблюдаемый в течение года, кг с; относительная нагрузка на технологические теплоиспользующие аппараты; Q_тех - текущая тепловая нагрузка на технологические аппараты, кВт; Q_max^тех максимальная наблюдаемая в течение года тепловая нагрузка на технологические аппараты, кВт.

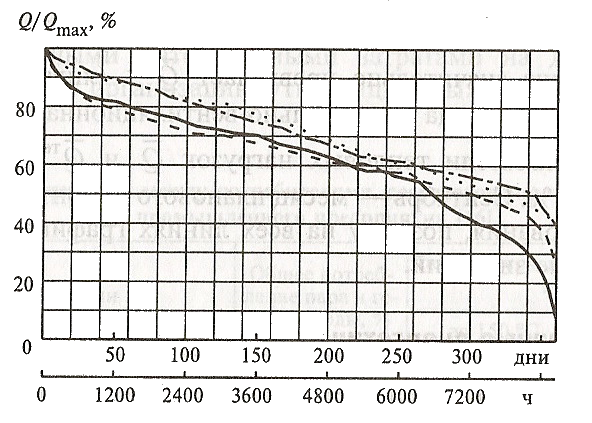

Рис. 1.16. Графики тепловых нагрузок промышленных предприятий:

––– - машиностроительных; – – – - целлюлозно-бумажных комбинатов; – - – - – химических комбинатов; - - - - - - - - нефтеперерабатывающих заводов

Рис. 1.17. График тепловой нагрузки и выпуска продукции в производстве фенола и ацетона:

- расход теплоты на технологию; τ- время работы предприятия в течение года, мес

График тепловой нагрузки на технологические аппараты практически повторяет график выпуска технологической продукции .

График суммарной тепловой нагрузки имеет отличия. В те месяцы года, когда присутствует отопительно-вентиляционная нагрузка, ее величина значительно превышает (январь-май и октябрь-декабрь). Когда отопительно-вентиляционная нагрузка отсутствует, показатели тепловых нагрузок и различаются всего на 3-4 %. Сентябрь - месяц планового ремонта технологического оборудования, поэтому на всех линиях графика наблюдается резкое падение значений.
