21. Совместная работа ц.Н. При их последовательном включении
Последовательным называется такое включение, при котором напорный патрубок первого насоса соединяется со всасывающим патрубком второго (рис. 1.37,6). Насосы соединяются последовательно для увеличения напора в сети. На рис. 1.37, а приведены характеристики трубопроводов S1 и S1+S2, разнотипных насосов (Q—H)1 и (Q—Н)11 и построена их суммарная напорная характеристика (Q—H)1+11. Последнюю получают путем сложения ординат напоров насосов при одинаковых их подачах. Например, чтобы определить положение точки A', принадлежащей суммарной характеристике насосов, необходимо при подаче Q1 сложить отрезки Q1—А1 и Q1—1. Повторяя аналогичные построения для других точек, получим суммарную характеристику (Q—H)1+11.
Каждый из насосов при раздельной работе на трубопровод с
характеристикой S1' (жидкая среда поступает в бак Би задвижка
г закрыта) имеет подачу Q1 и Q11 при напорах H1 и Н11.
Мощность и КПД первого насоса определяются по точкам 2 и 5, а
второго— 3 и 6. При совместной работе насосов на тот же трубопро-
вод режим их работы характеризуется рабочей точкой А со следующими параметрами: подача Q1+11, напор H1+11. Из анализа характеристик следует, что последовательное включение насосов приводит не только к увеличению напора, но и подачи, которая возрастает, если ее не ограничивать.
Если по условиям задачи требуется сохранить прежний расход (например, Q1), но поднять жидкую среду на высоту 2Hг, в 2 раза большую (жидкая среда поступает в бак Б2 при закрытой задвижке в), то характеристика сети трубопроводов изобразится кривой S1 + S2> а рабочая точка перейдет в положение А'. Этой точке соответствует подача насосов Q1 при суммарном напоре Н1 + Н11. Мощность и КПД насоса 1 по-прежнему характеризуются точками 2 и 5, а насоса II — точками 4 и 7. Последовательное соединение насосов на одной насосной станции в практике водоснабжения осуществляется редко по следующим причинам: замена двух последовательно соединенных насосов одним (большим одноступенчатым), обеспечивающим суммарный напор, всегда экономически более целесообразна; для создания высоких напоров промышленностью выпускаются многоступенчатые насосы.
22. Влияние изменения геометрической высоты подъема жидкой
среды на работу насоса.
Геометрическая высота подъема может изменяться за счет колебания уровня воды в источнике или напор-

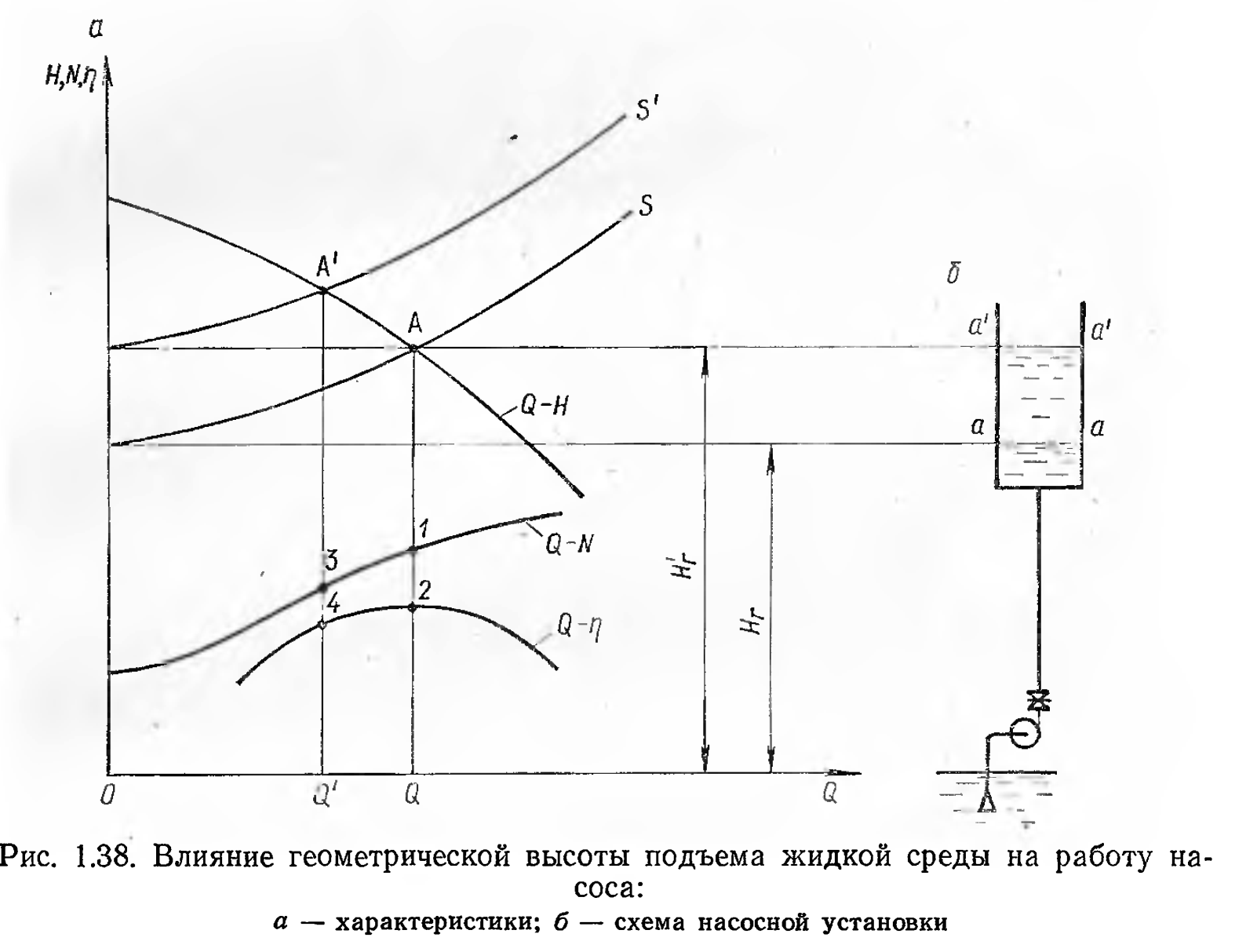

но-регулирующих емкостях (резервуары чистой воды, водонапорные башни и т. д.). В летний и зимний периоды уровень воды в поверхностном источнике понижается, а в паводковый —повышается. Изменение геометрической высоты подъема жидкой среды может вызвать неэкономичный режим работы насоса, и это необходимо учитывать при проектировании насосных станций. На рис. 1.38 показаны характеристики и схема насосной установки с напорным баком. Предположим, что геометрическая высота подъема жидкой среды Нг определяется уровнем а—а. Тогда режим работы насоса характеризуется точкой А. При увеличении геометрической высоты подъема до значения Нг' (уровень а'—а') характеристика трубопровода займет положение S' и рабочая точка переместится в положение А1' Из анализа характеристик следует, что повышение уровня жидкой среды в напорном баке приводит к уменьшению подачи насоса и снижению мощности (точки 1 и 3), а режим работы насоса может перейти в область низких значений КПД.

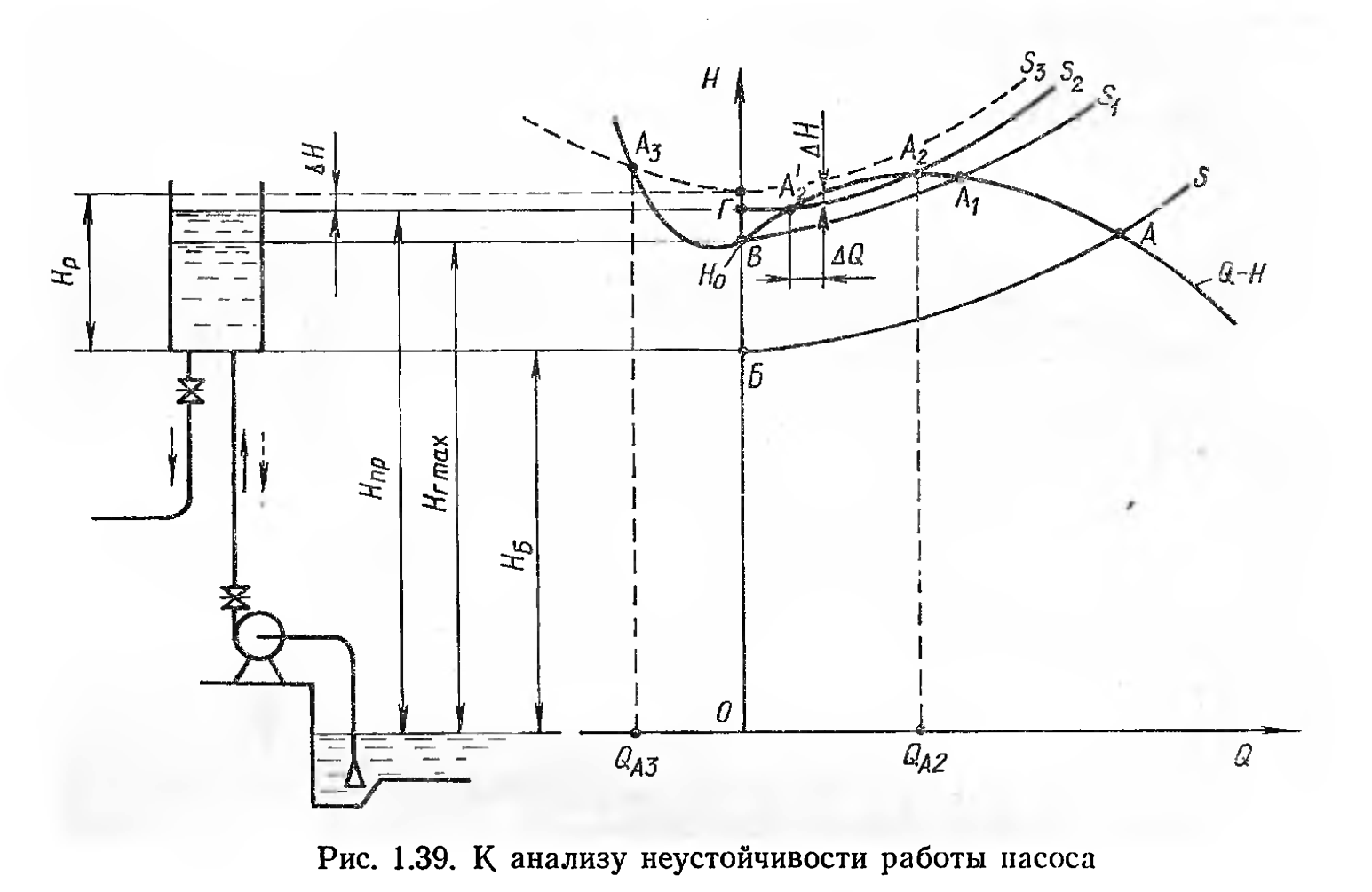

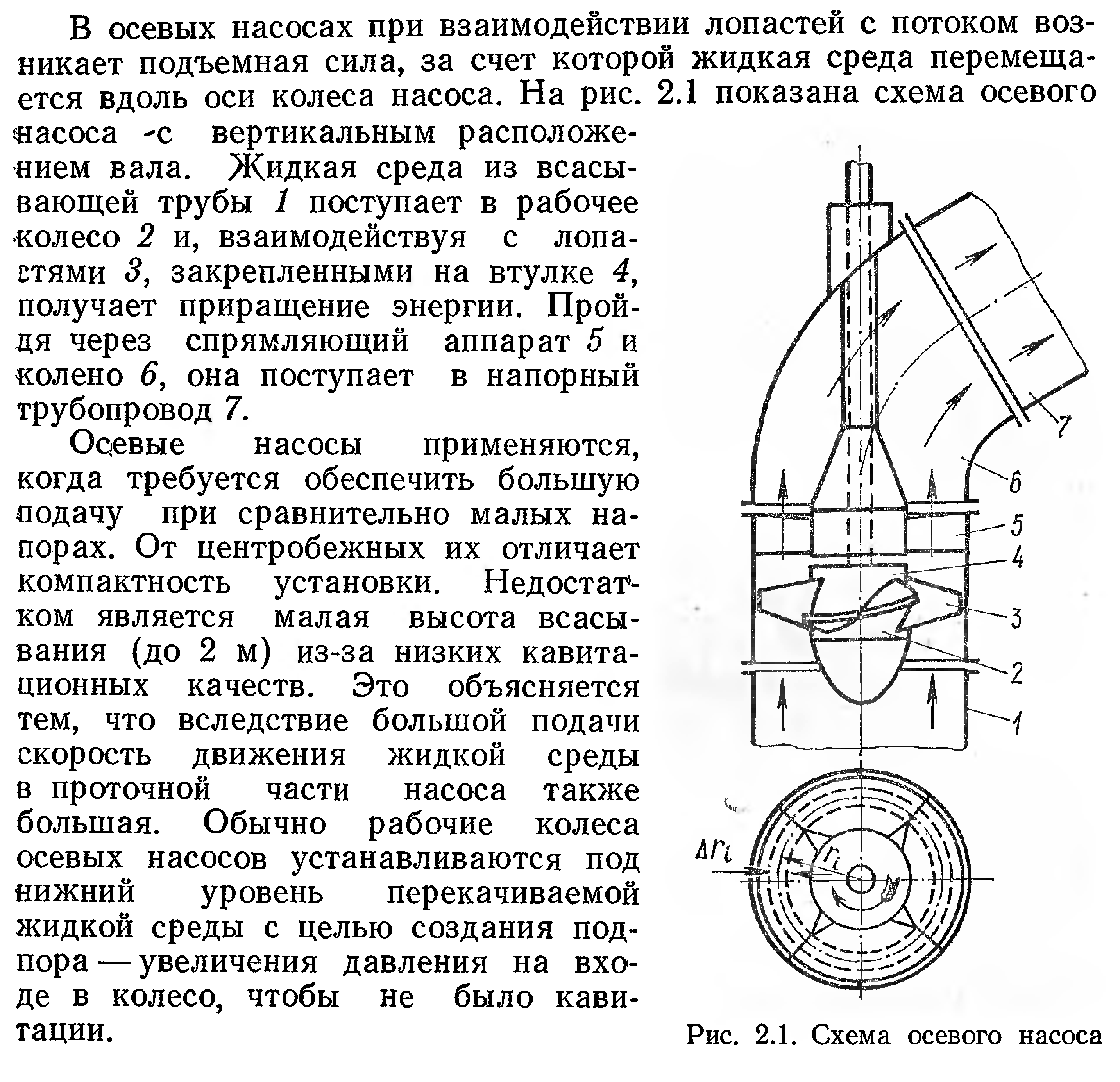

23. Схема и принцип работы осевых насосов

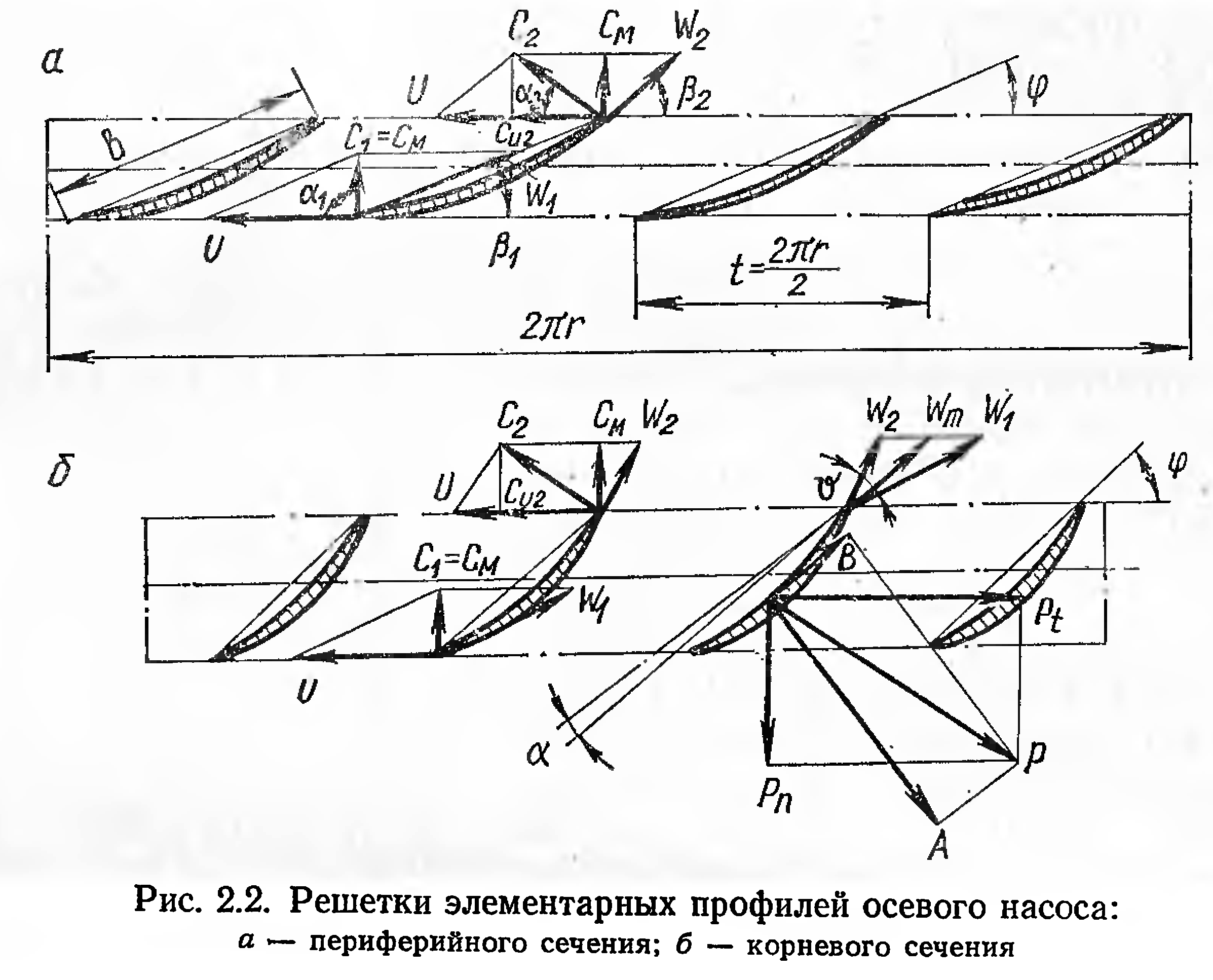

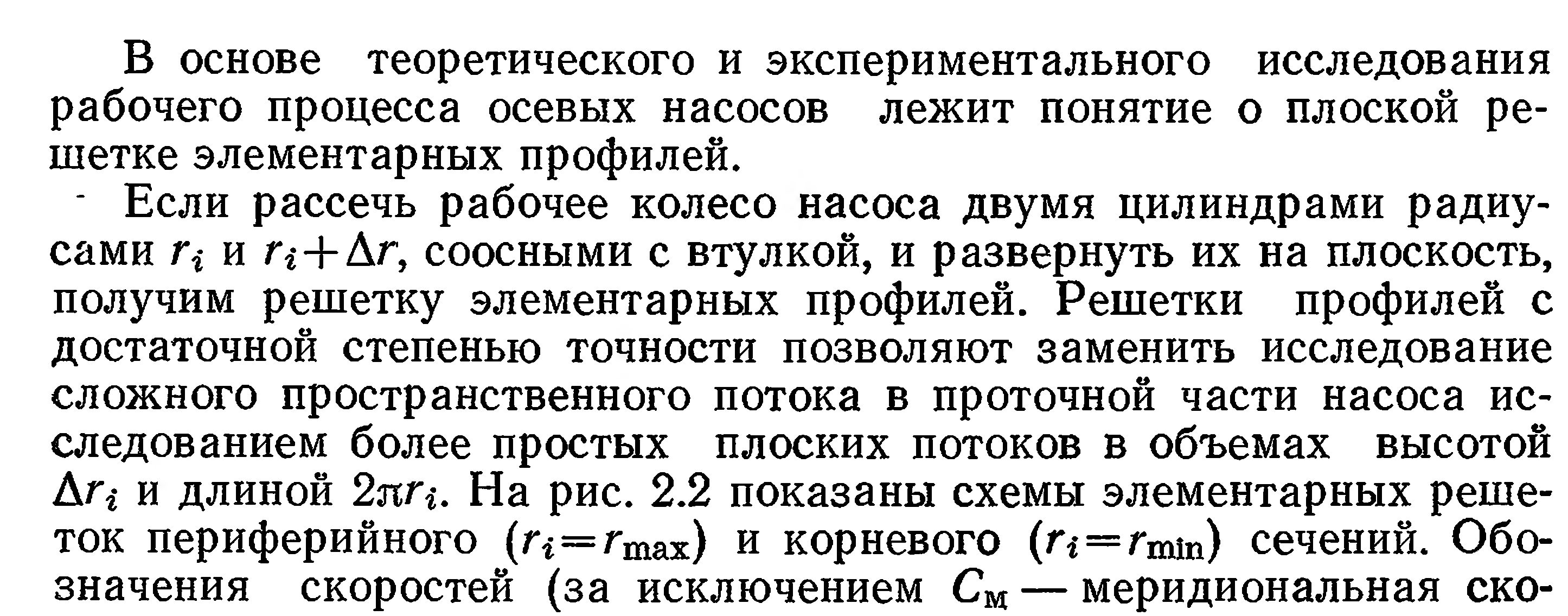

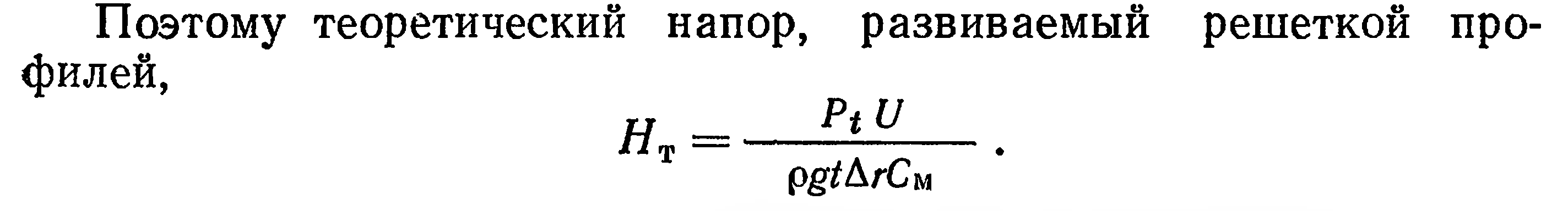

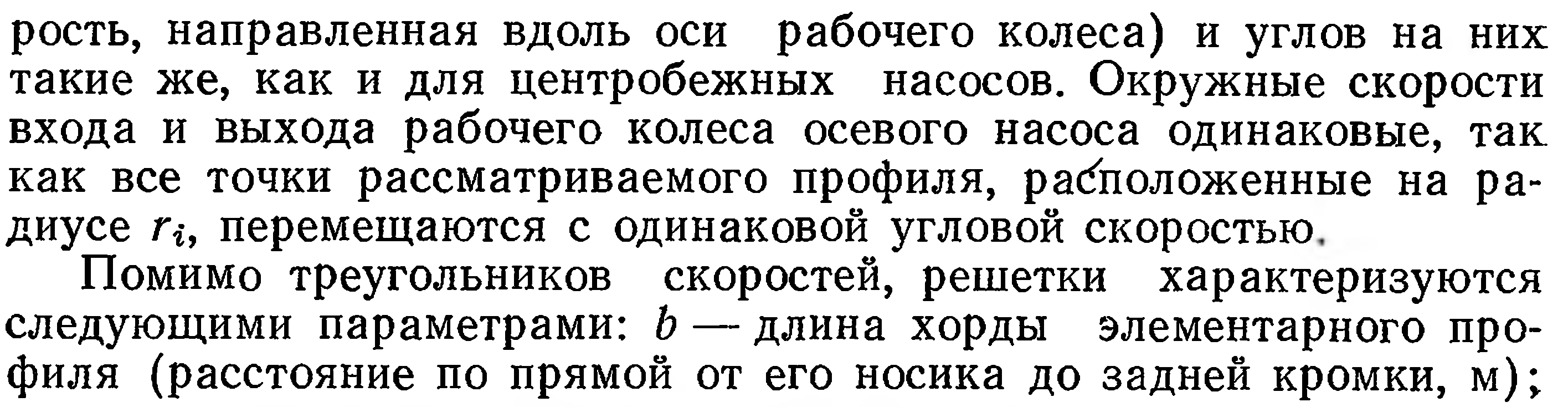

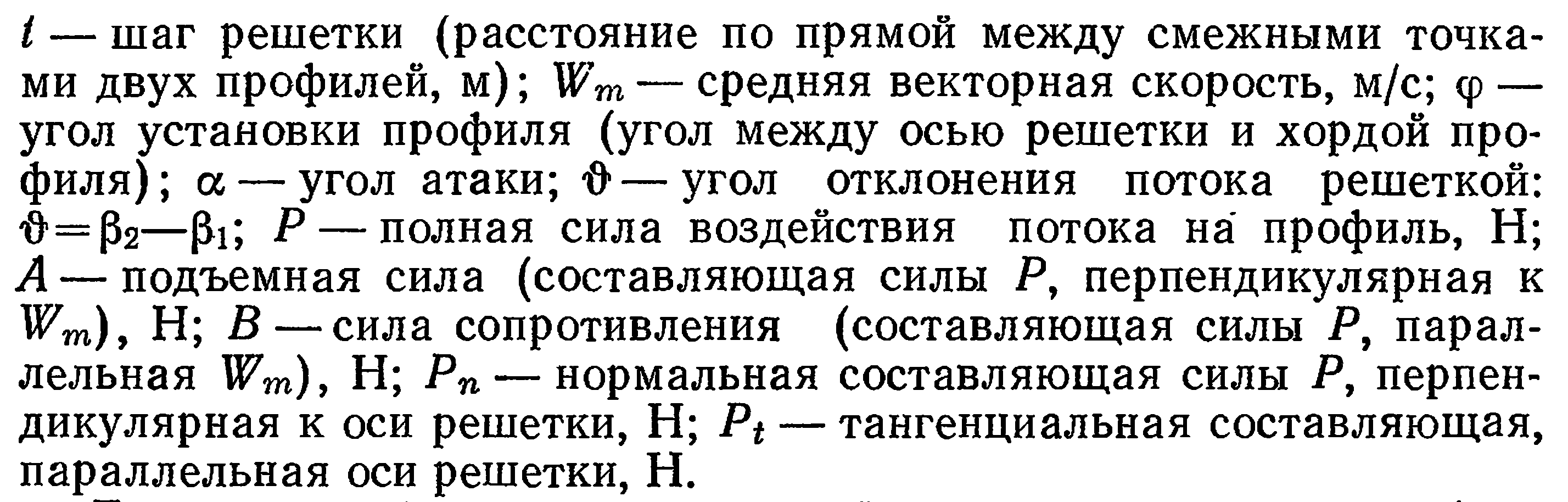

24. Элементы теории, напор и подача осевых насосов

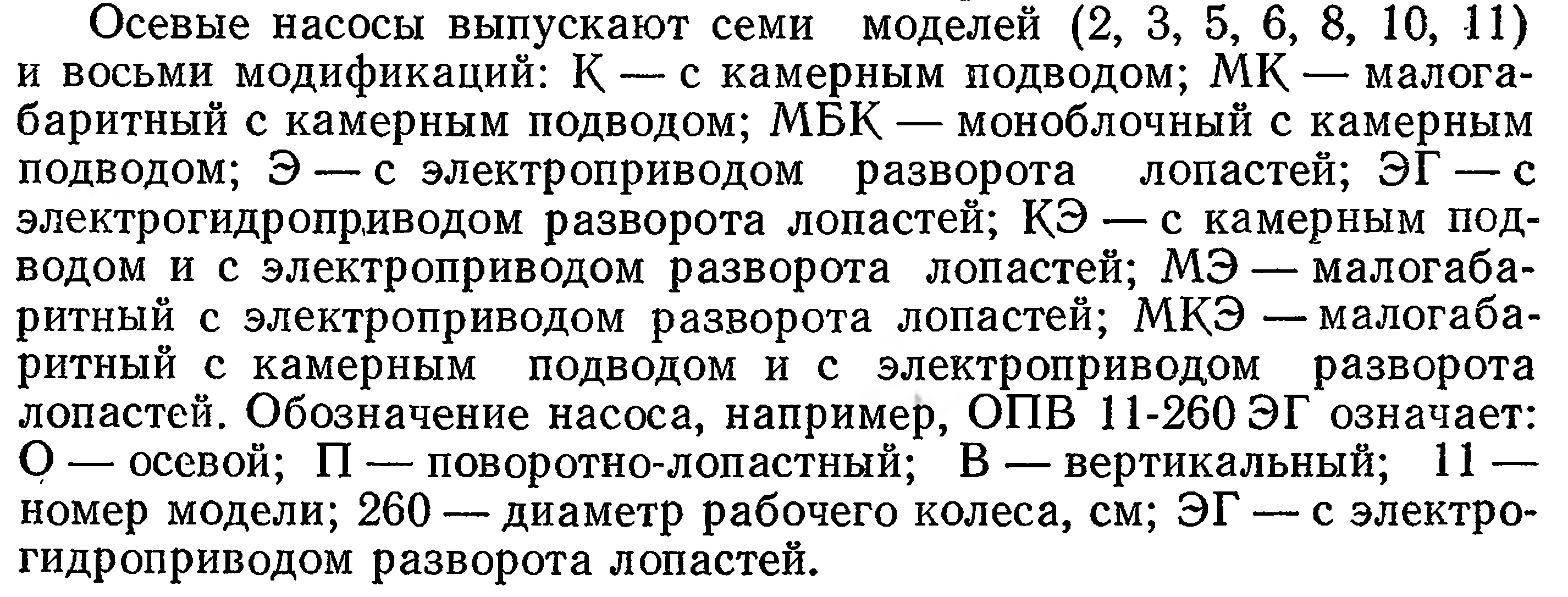

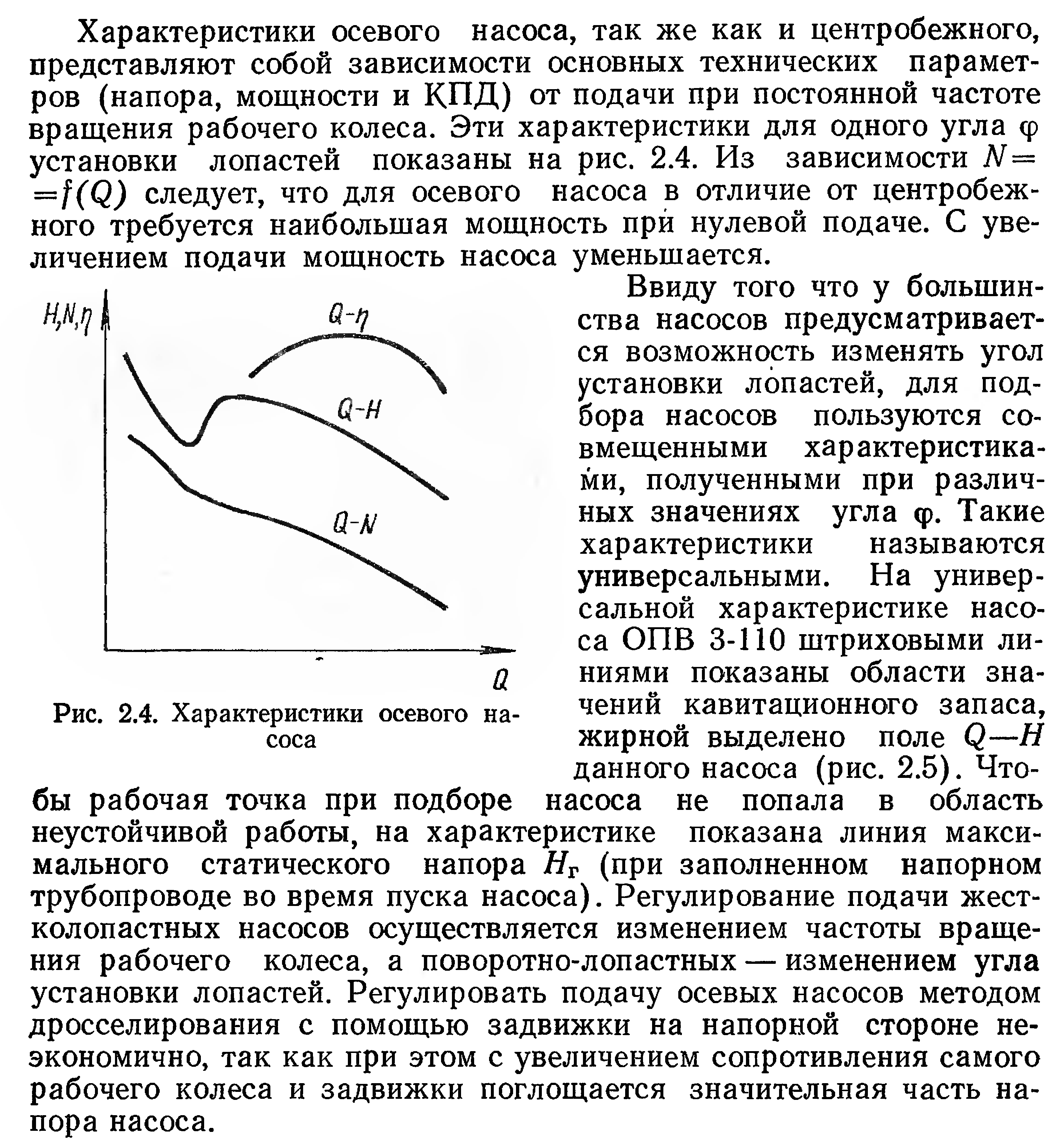

25. Характеристики осевых насосов, регулирование подачи и маркировка

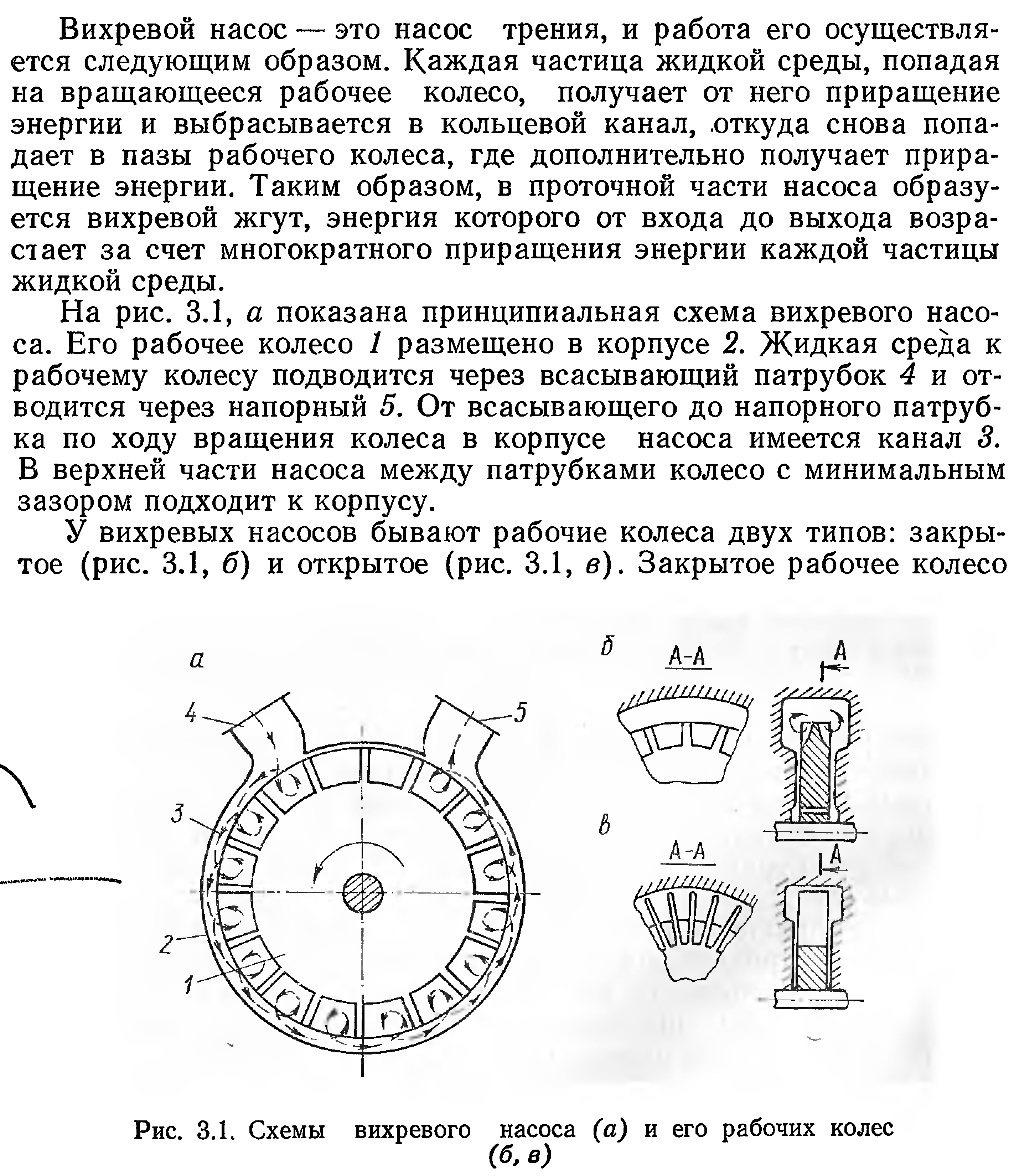

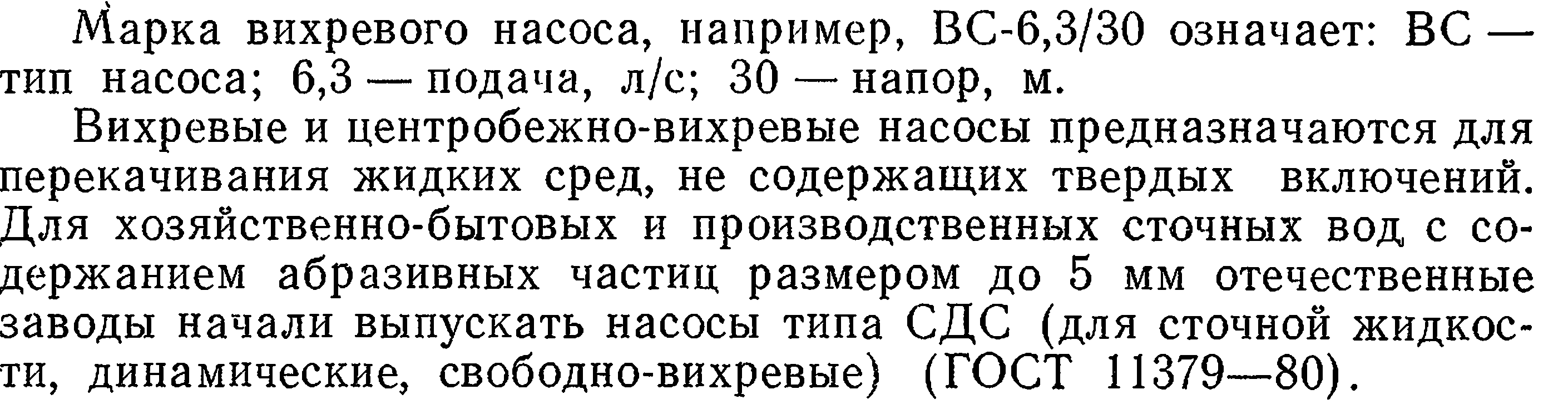

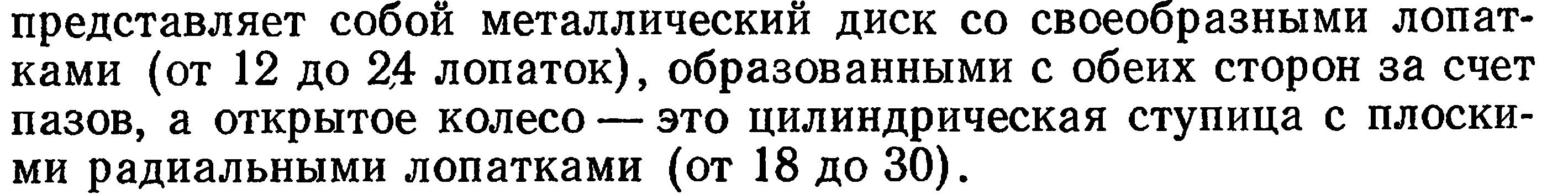

26. Вихревые насосы (схема, принцип работы, обл. применения)

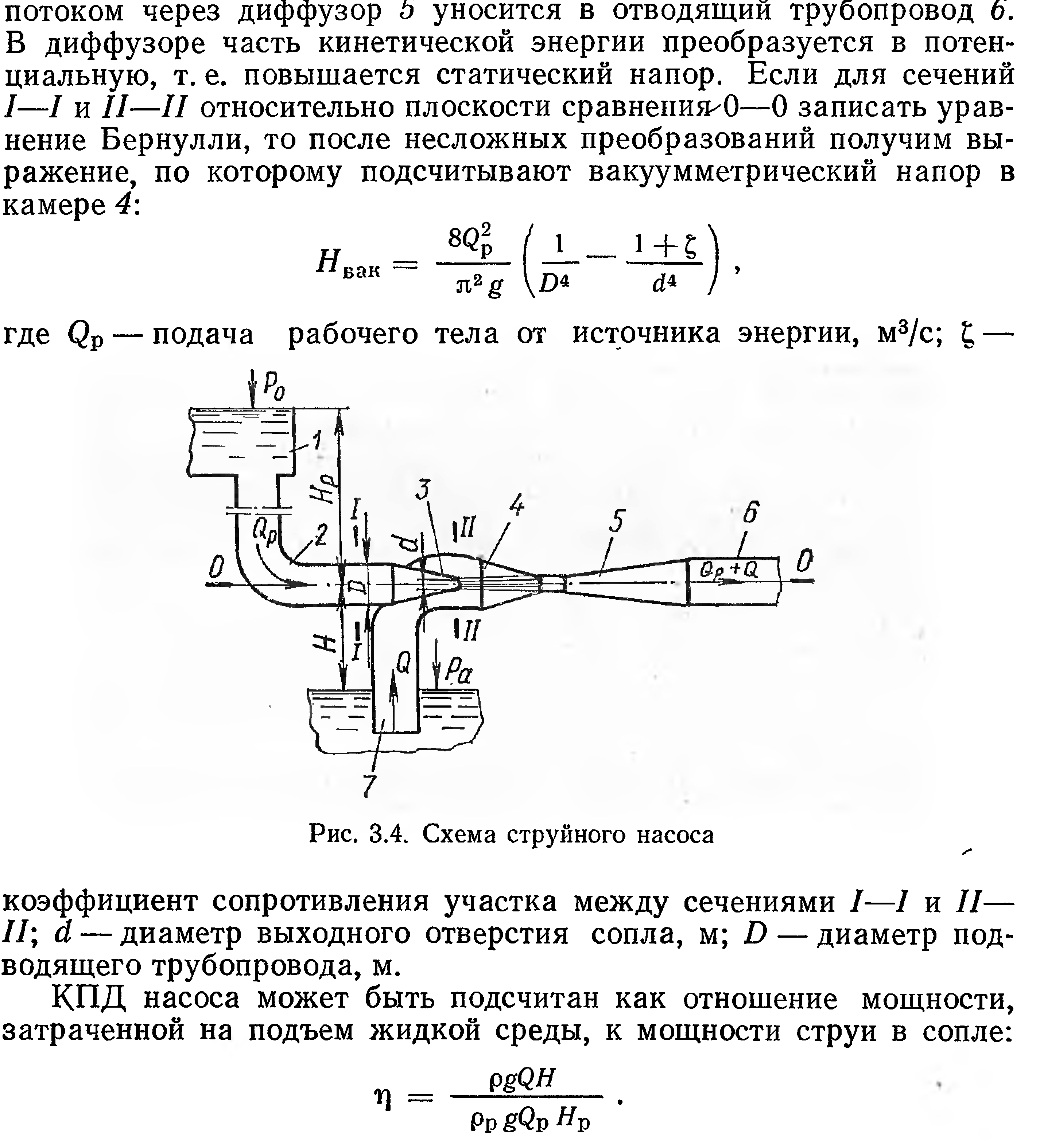

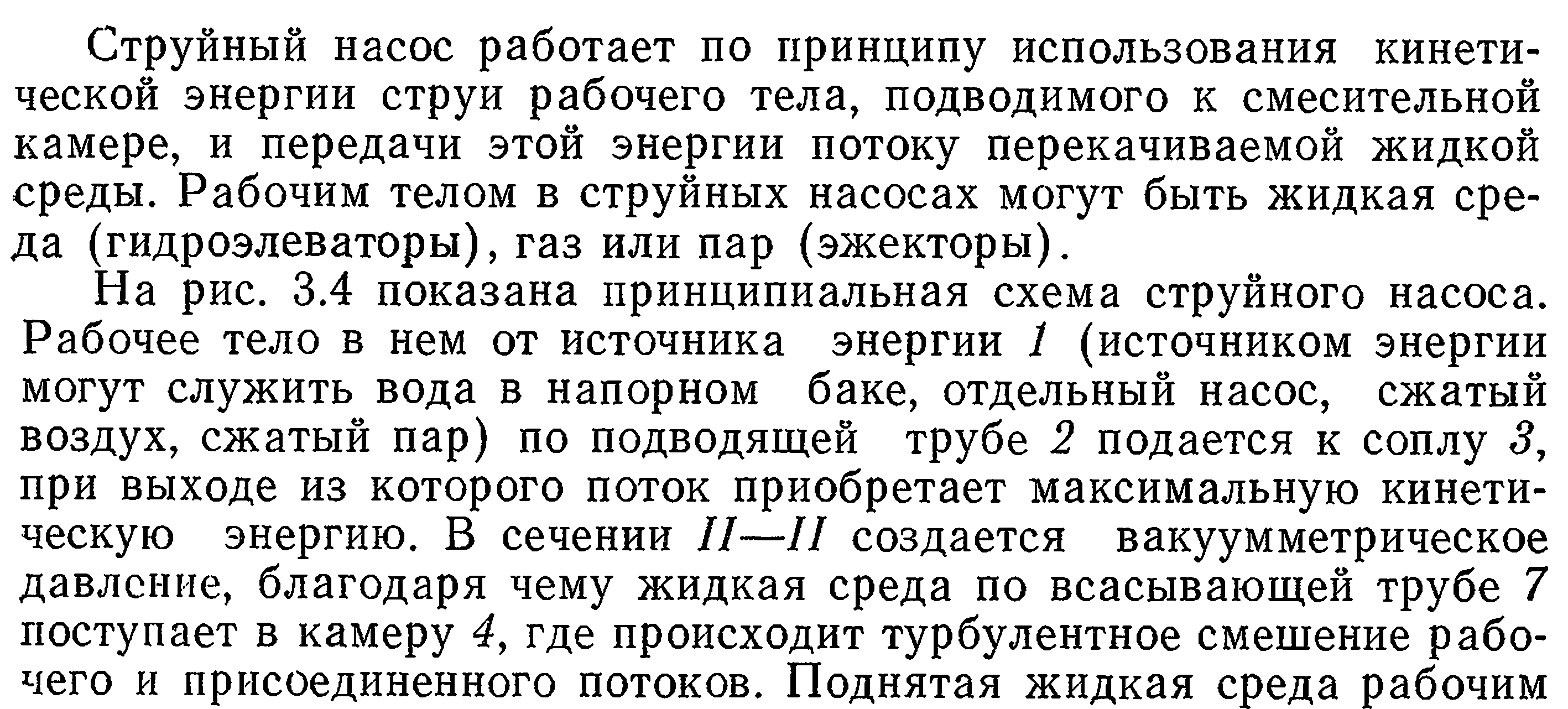

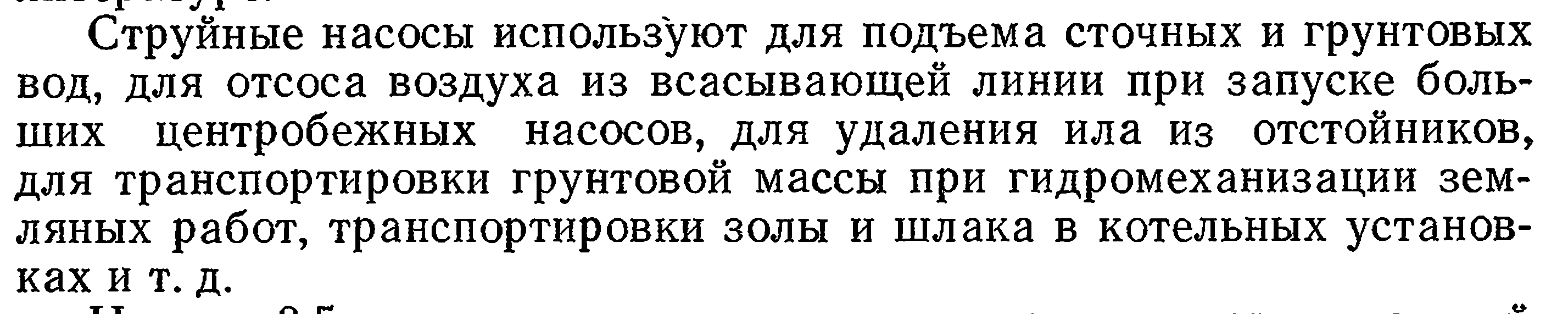

27. Струйные насосы

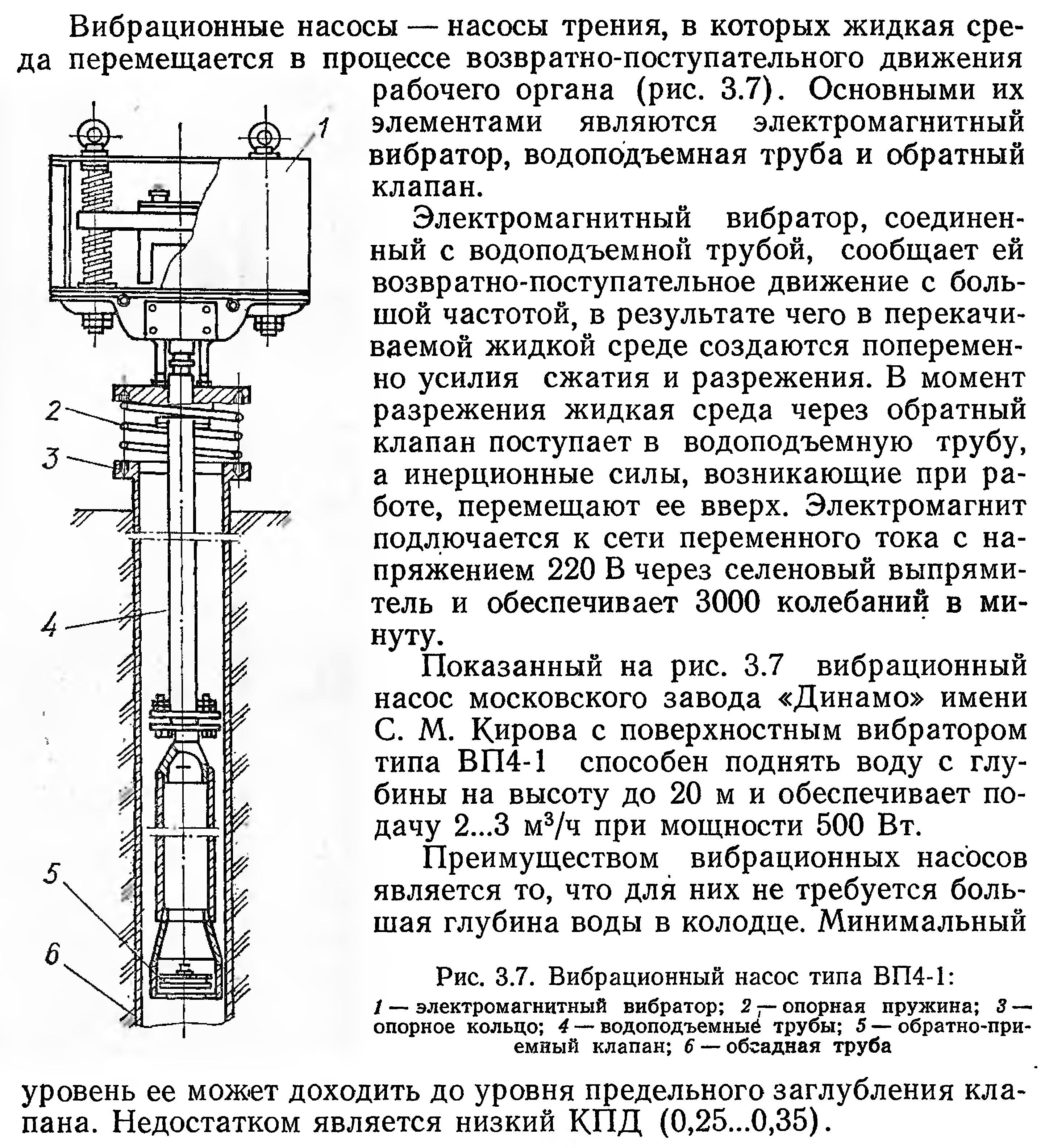

29. Вибрационные насосы

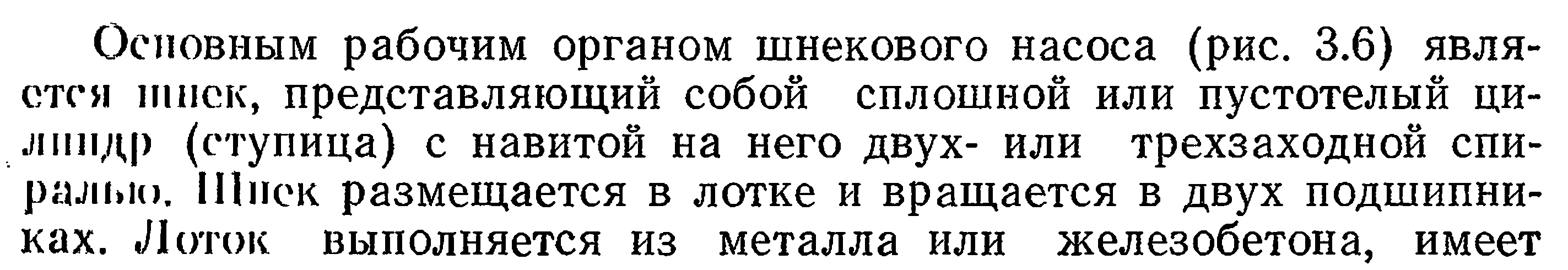

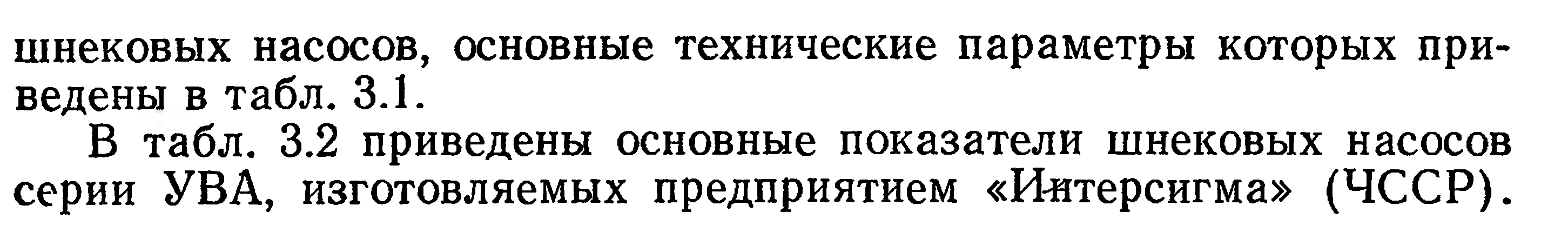

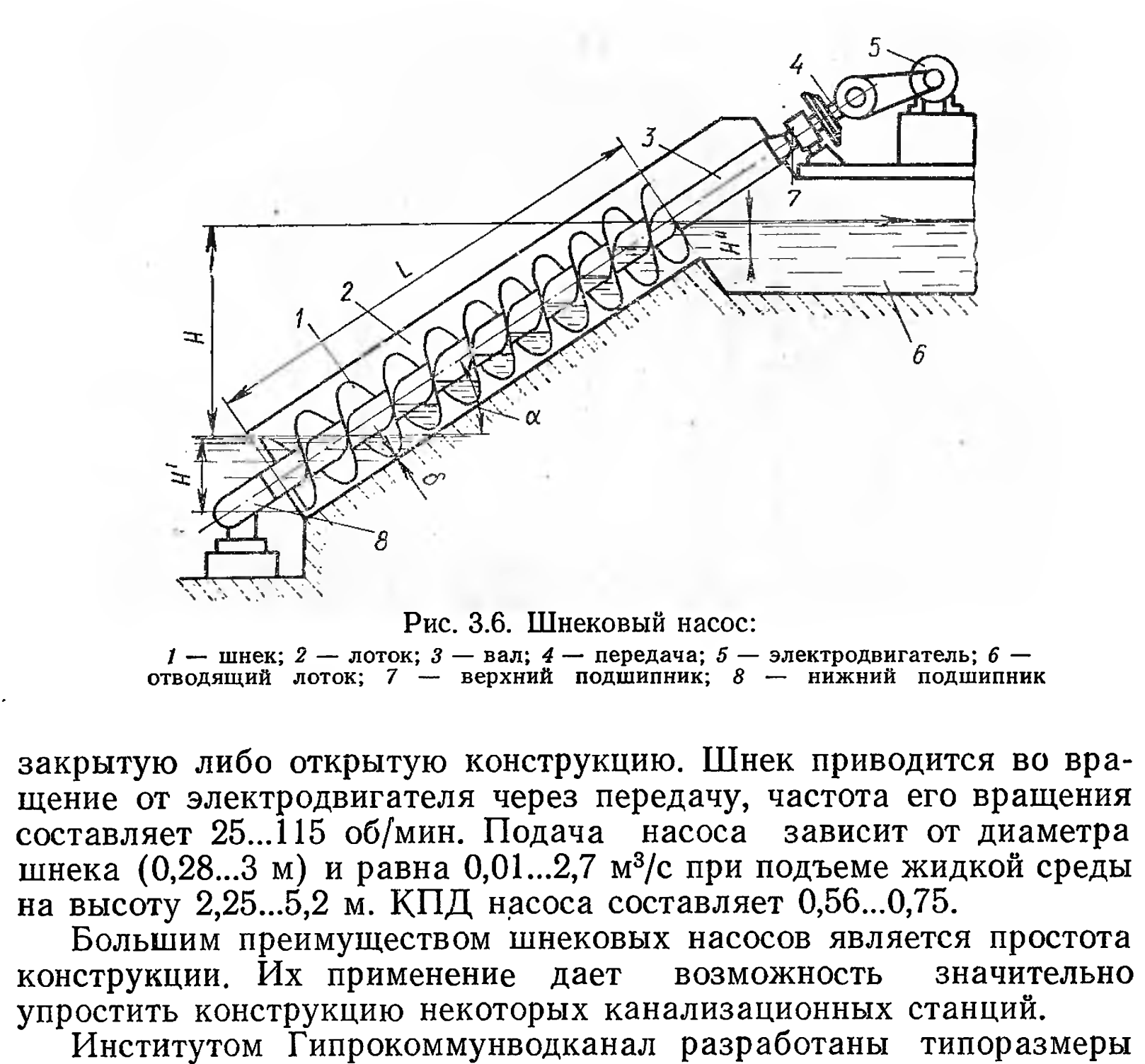

28. Шнековые насосы, схема, принцип работы

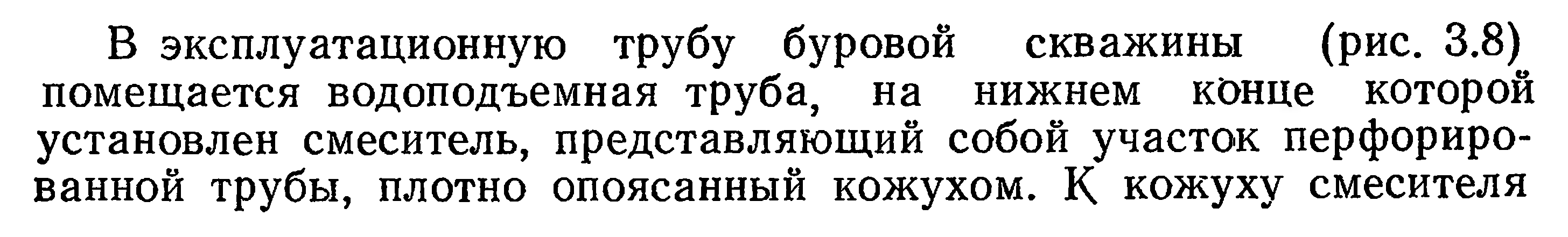

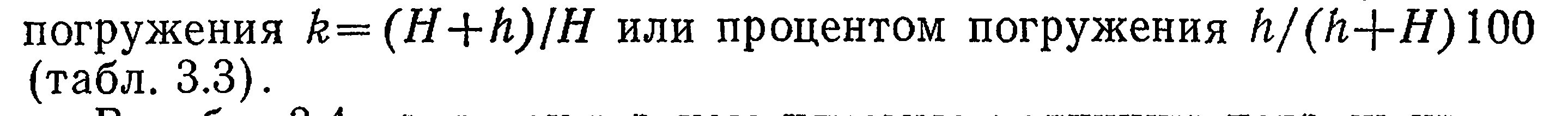

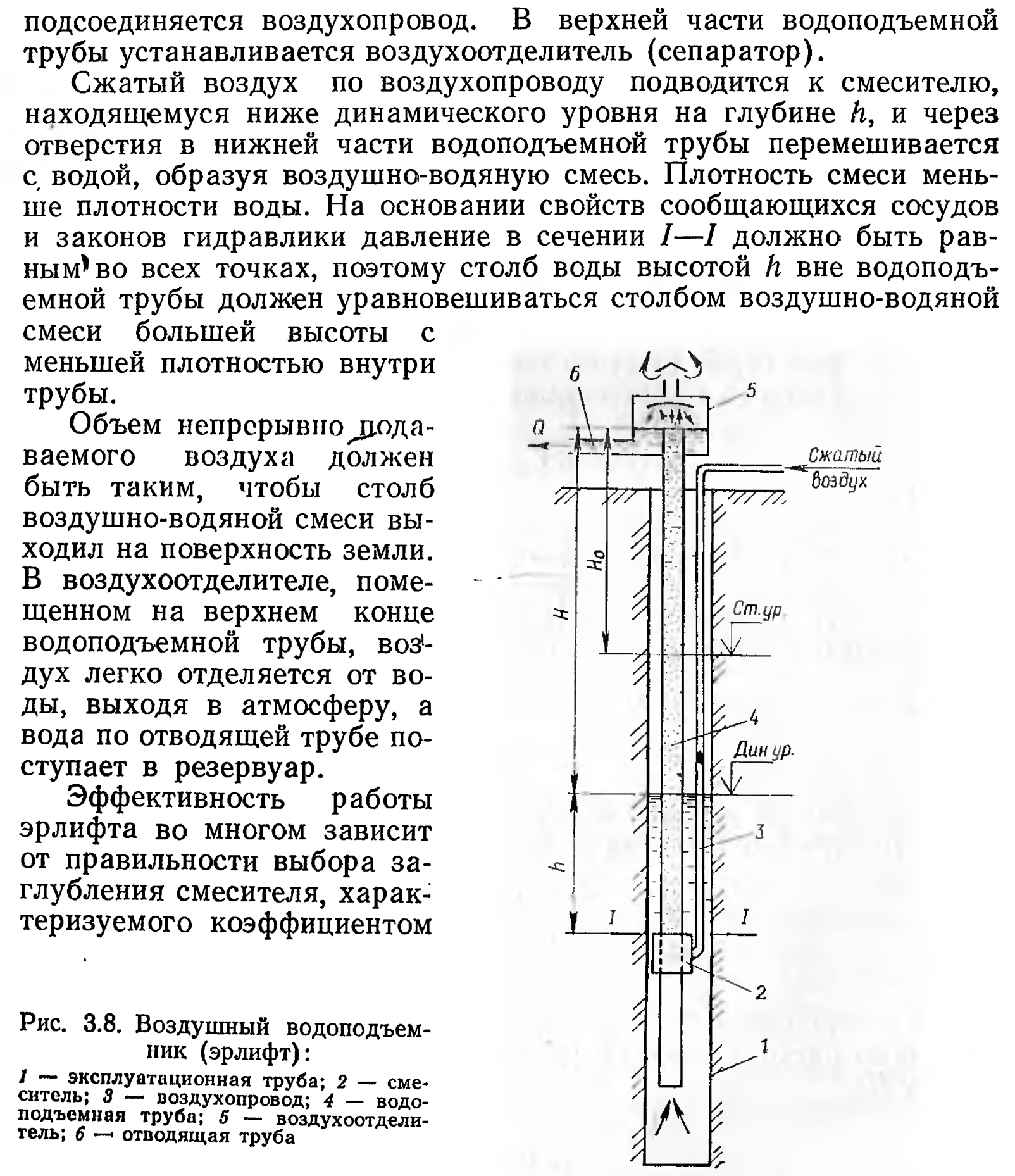

30. Воздушные водоприемники

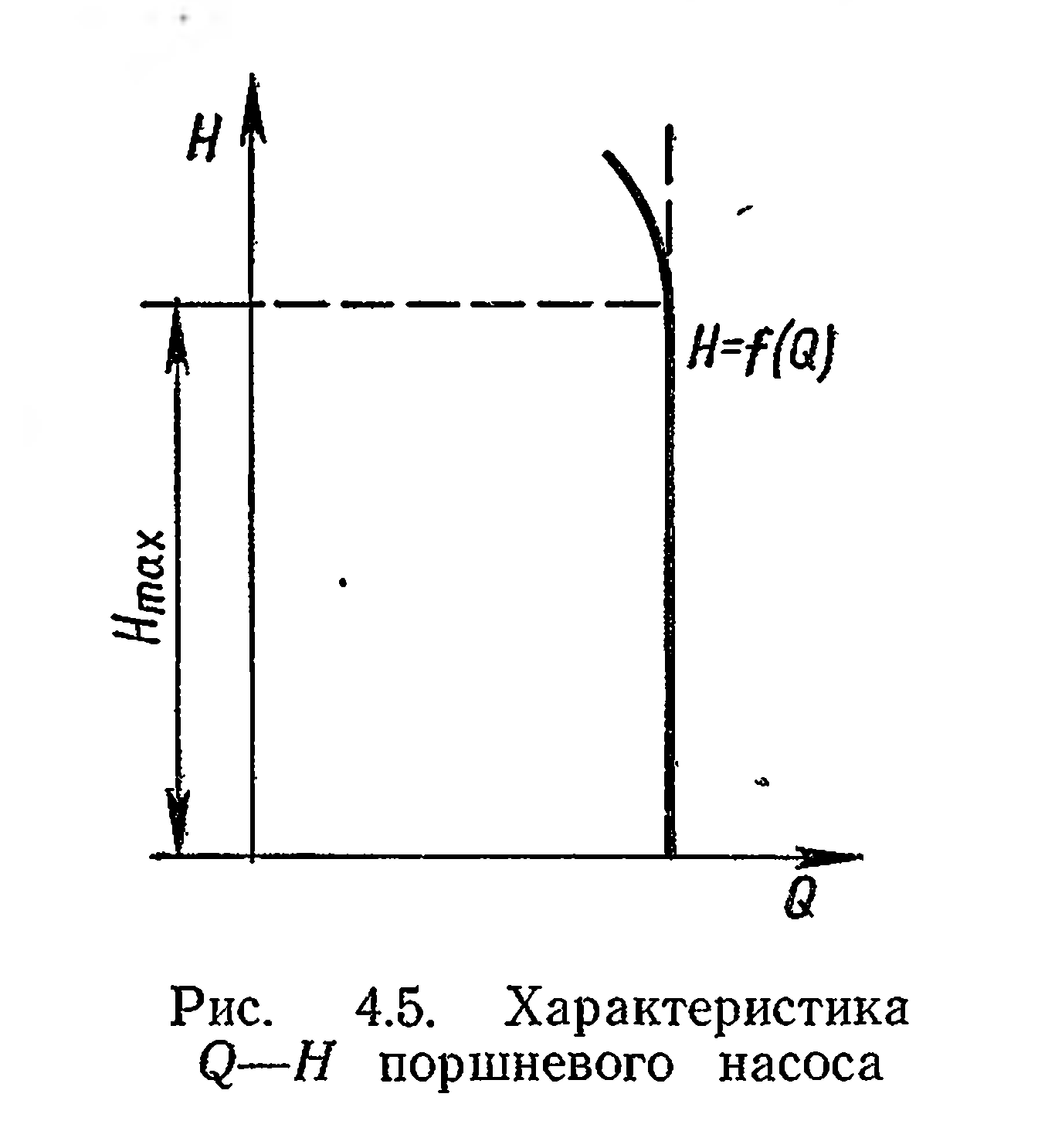

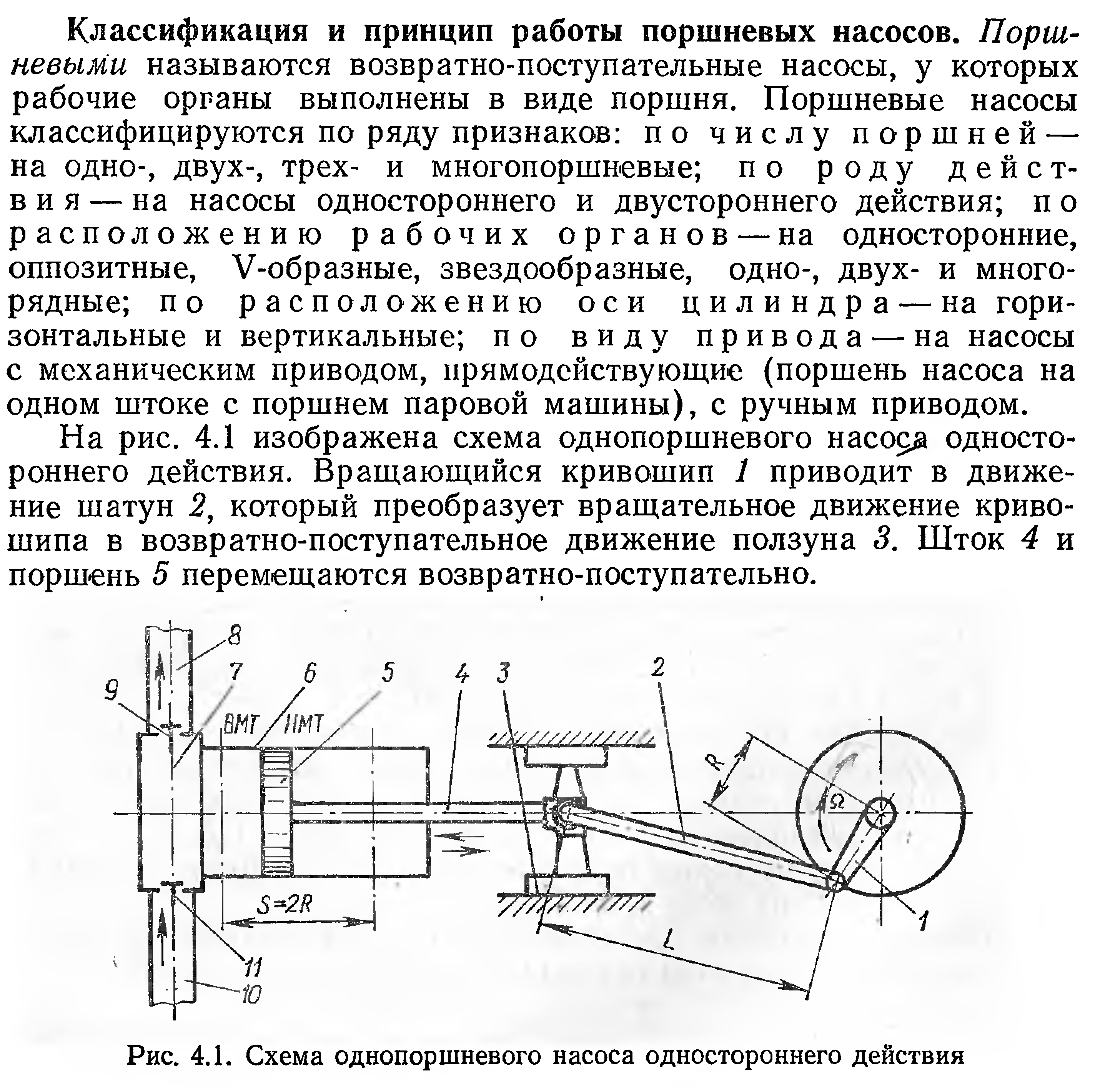

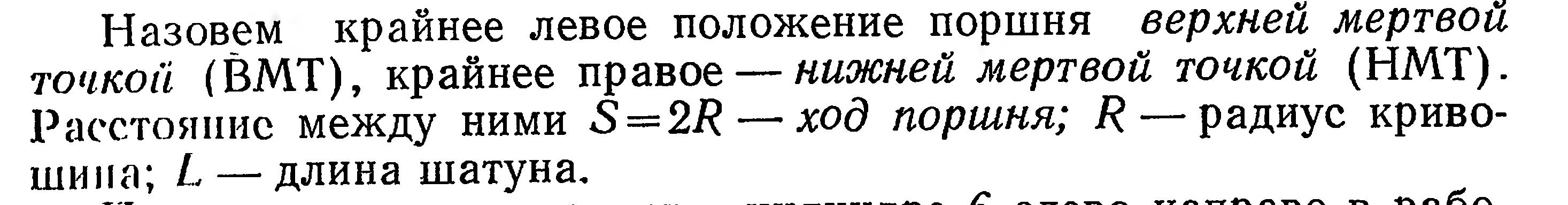

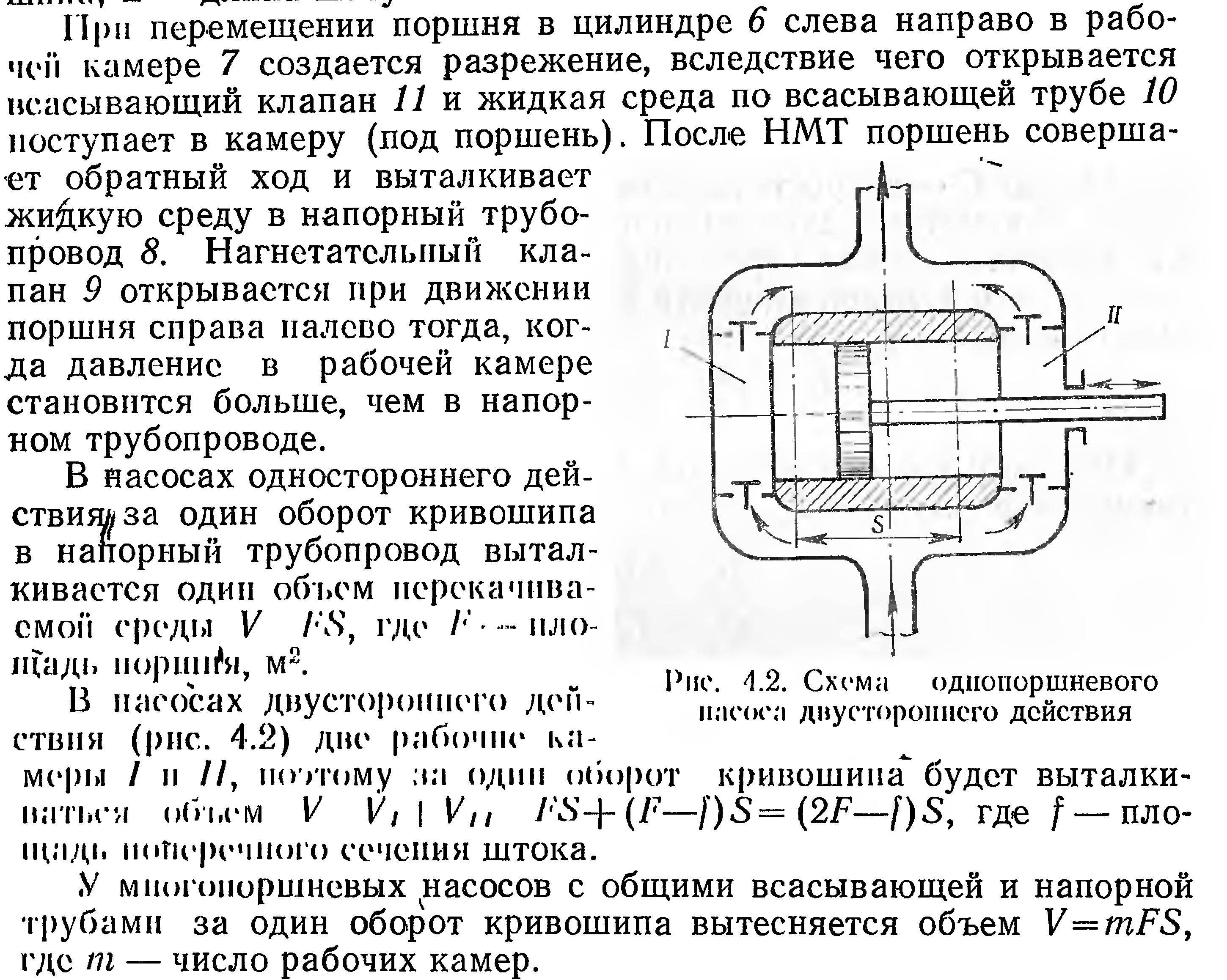

31. Поршневые насосы, схема, принцип работы, обл.применения

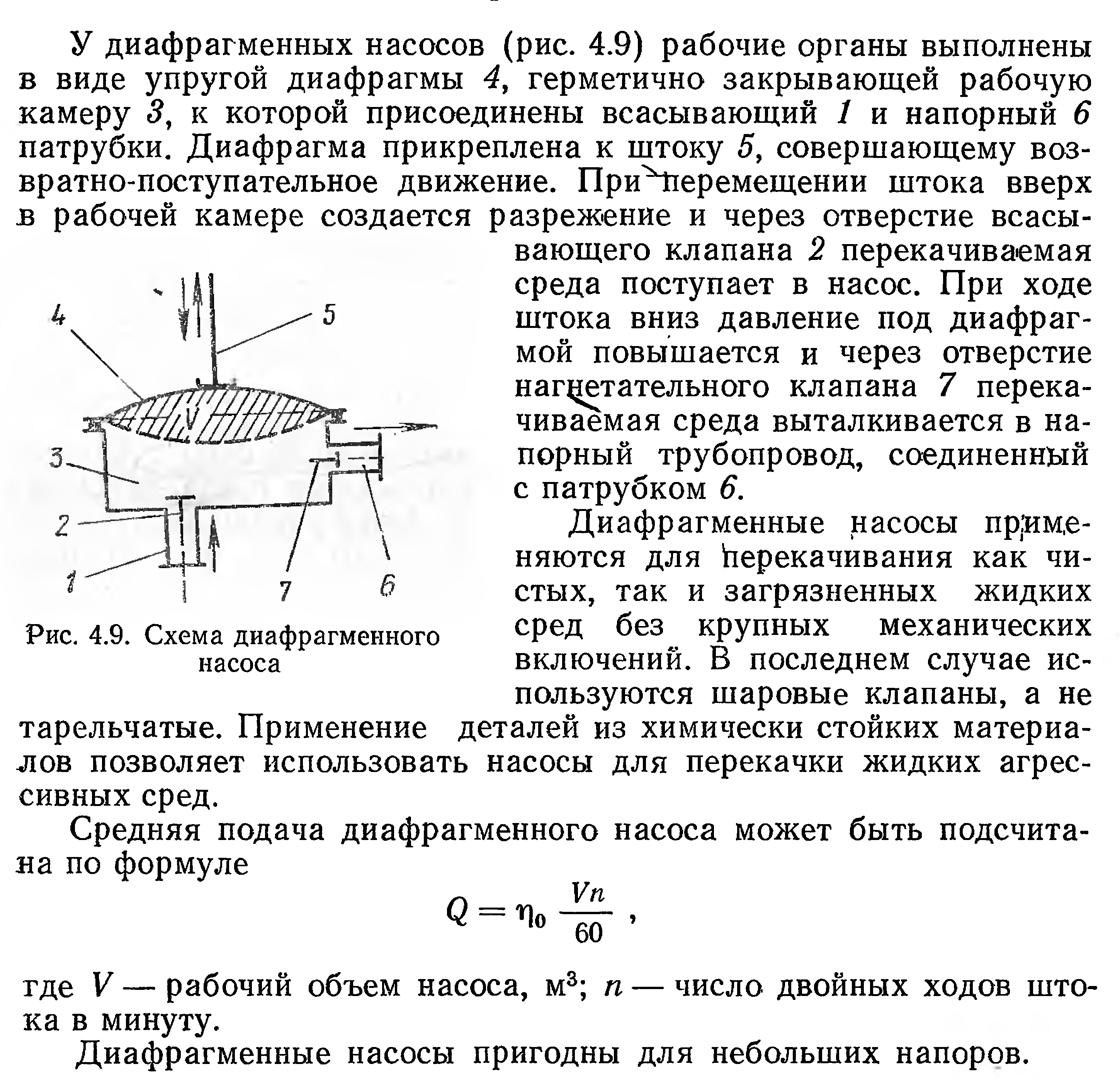

32. Диафрагменные насосы

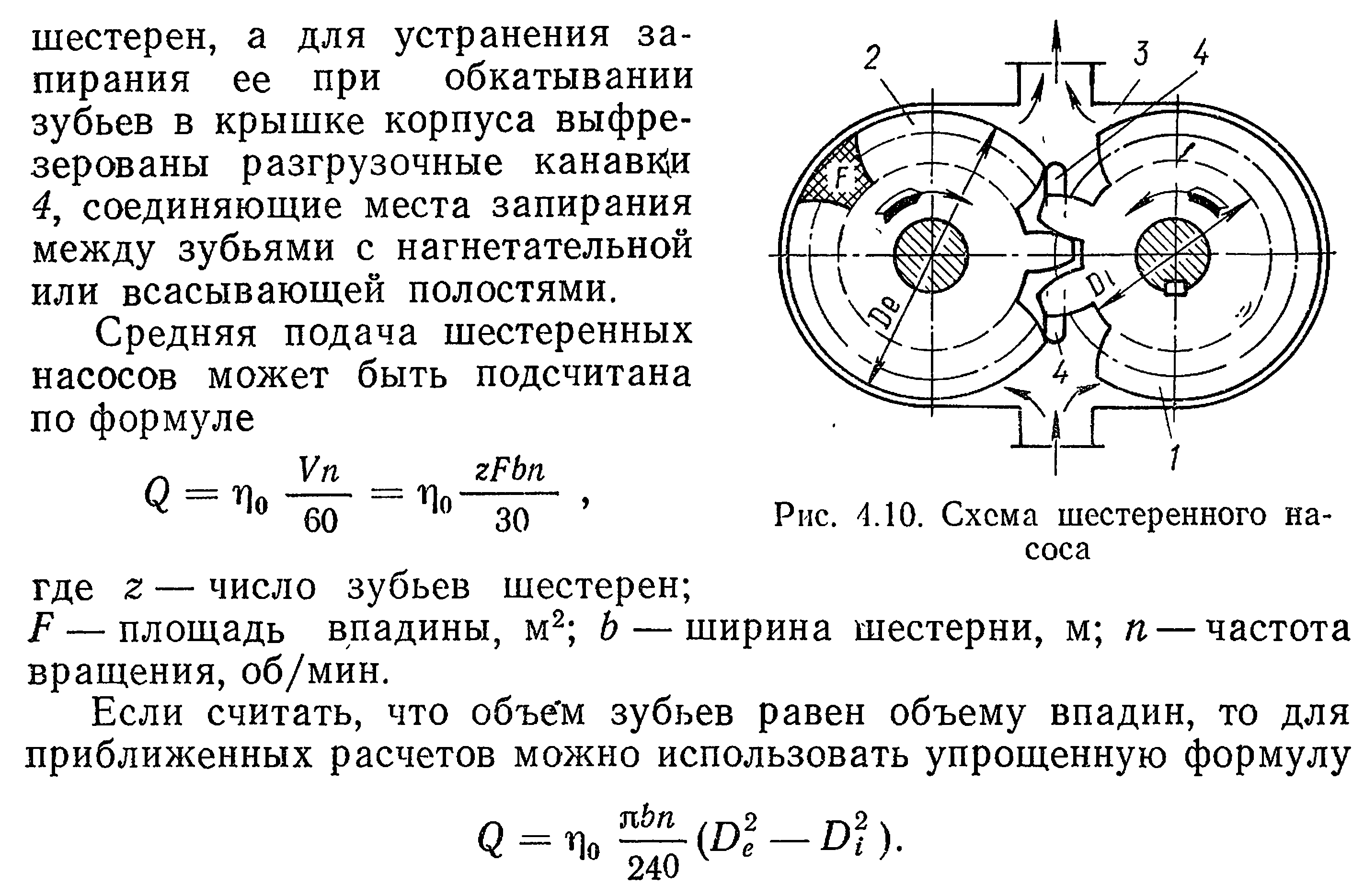

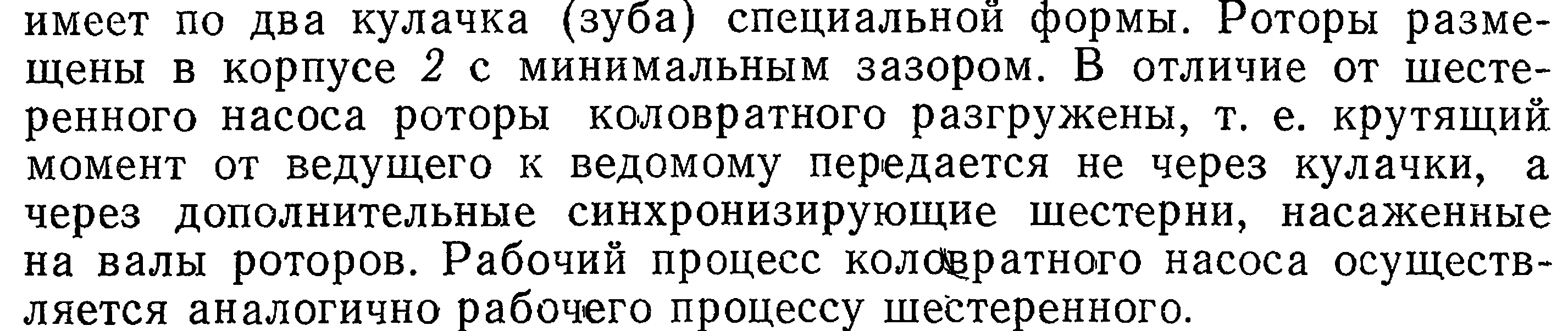

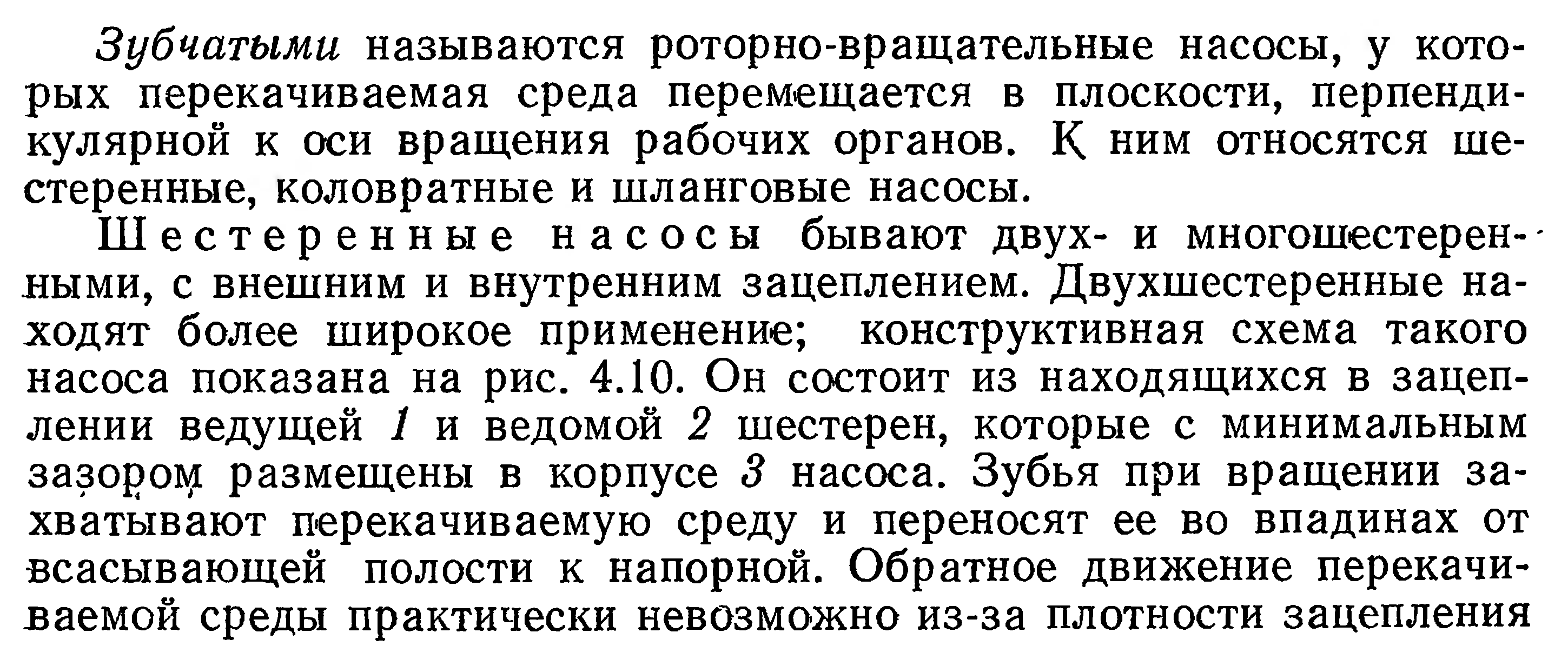

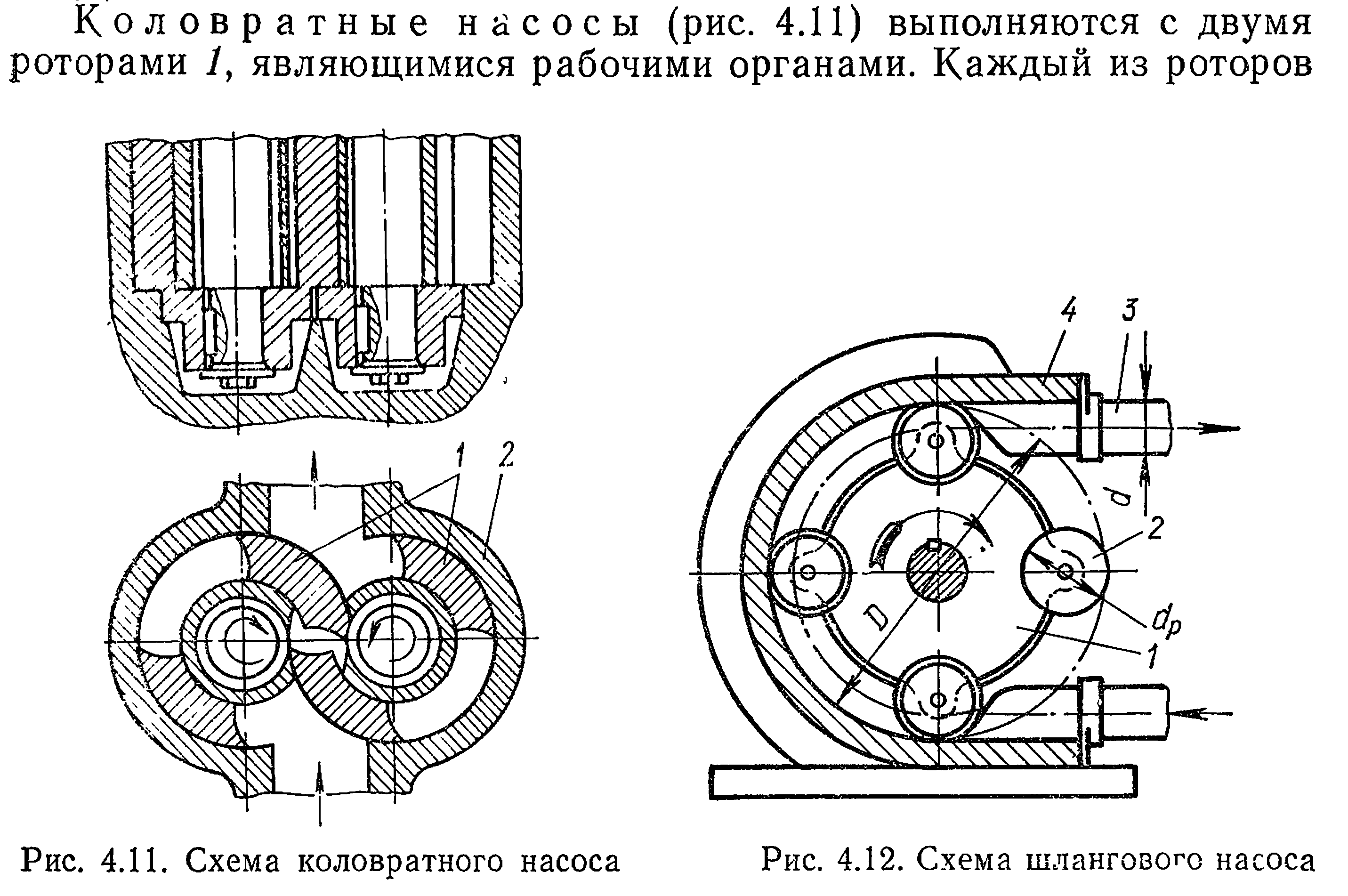

33. Зубчатые насосы

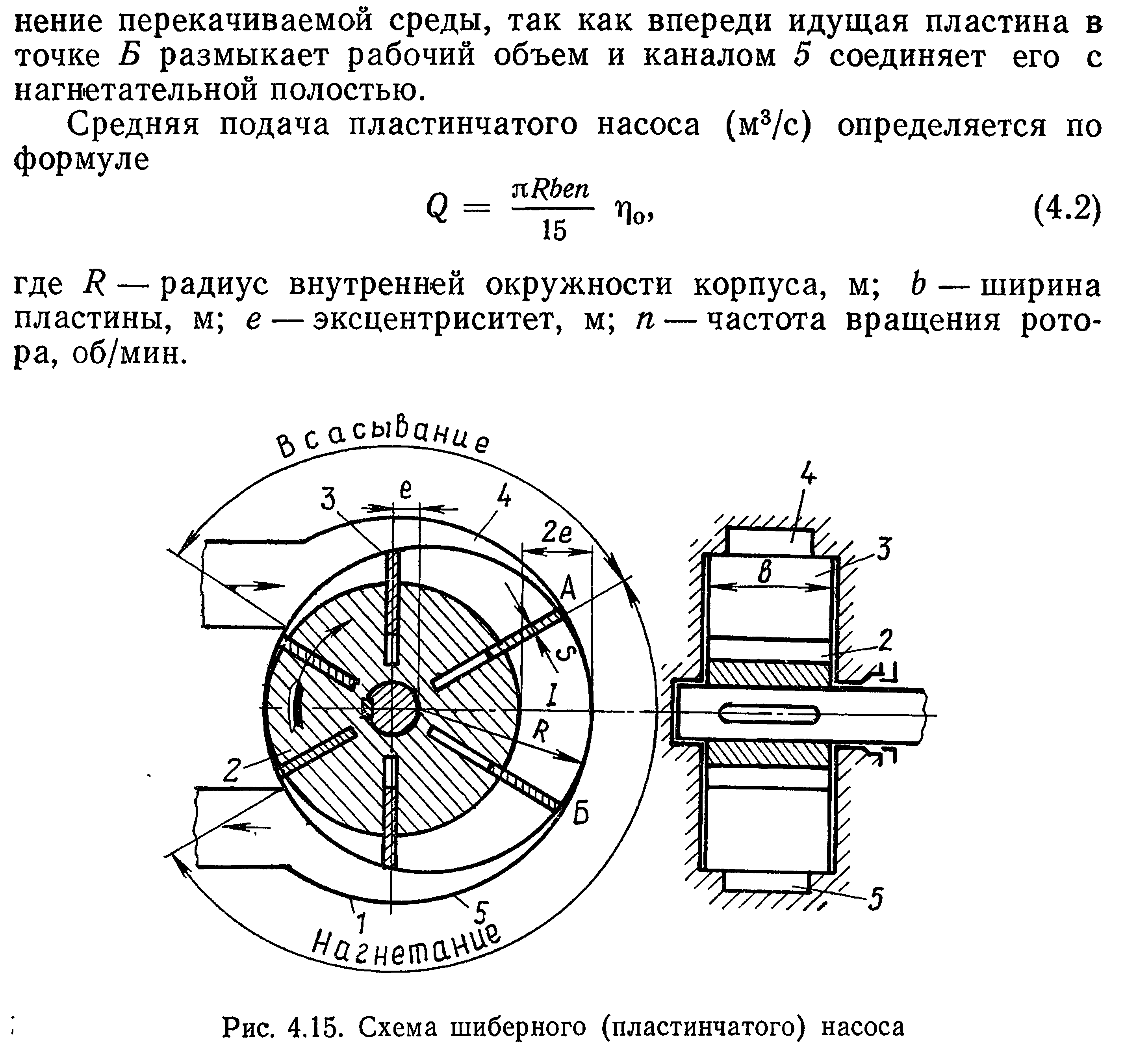

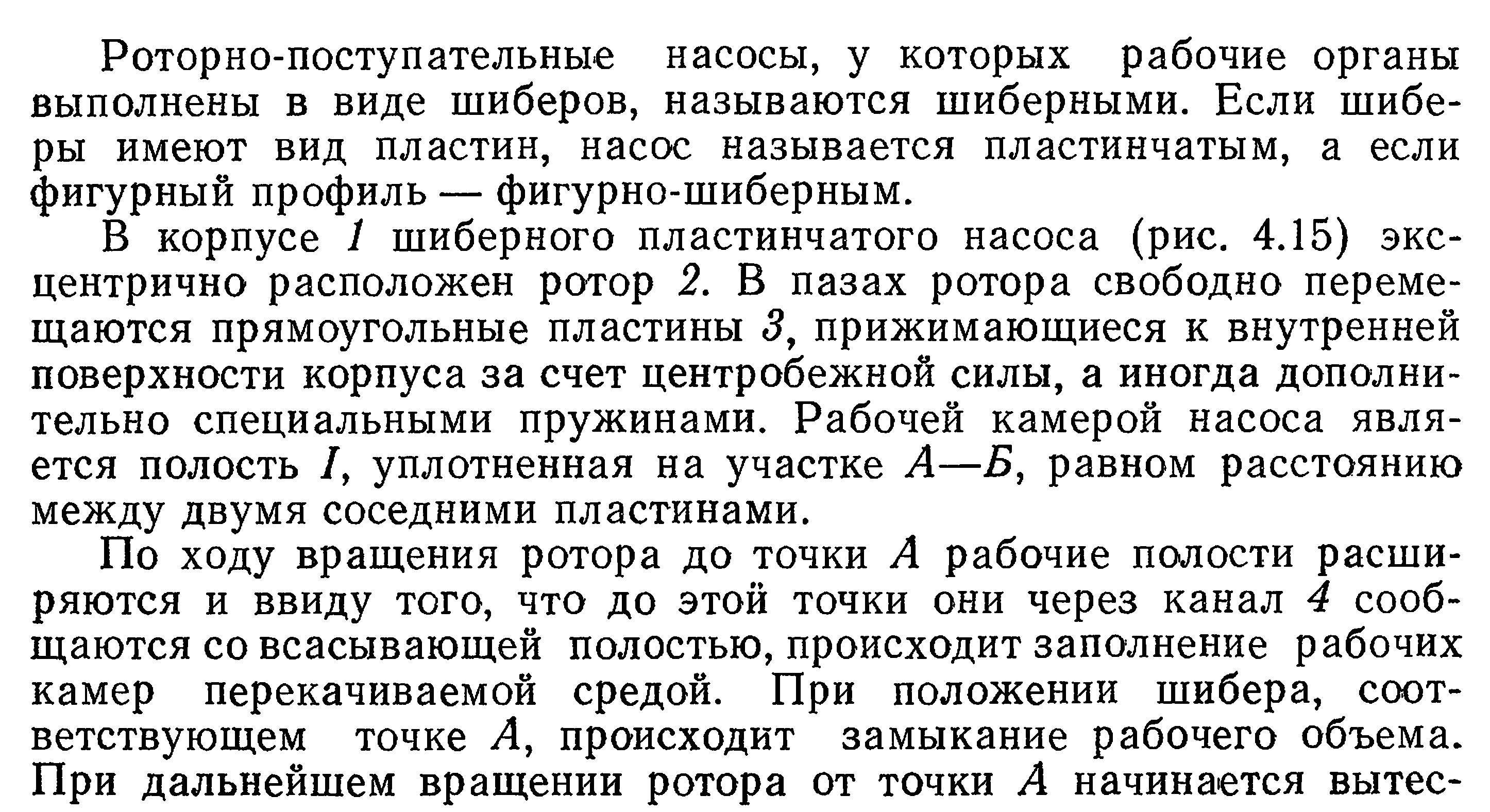

34. Шиберные насосы

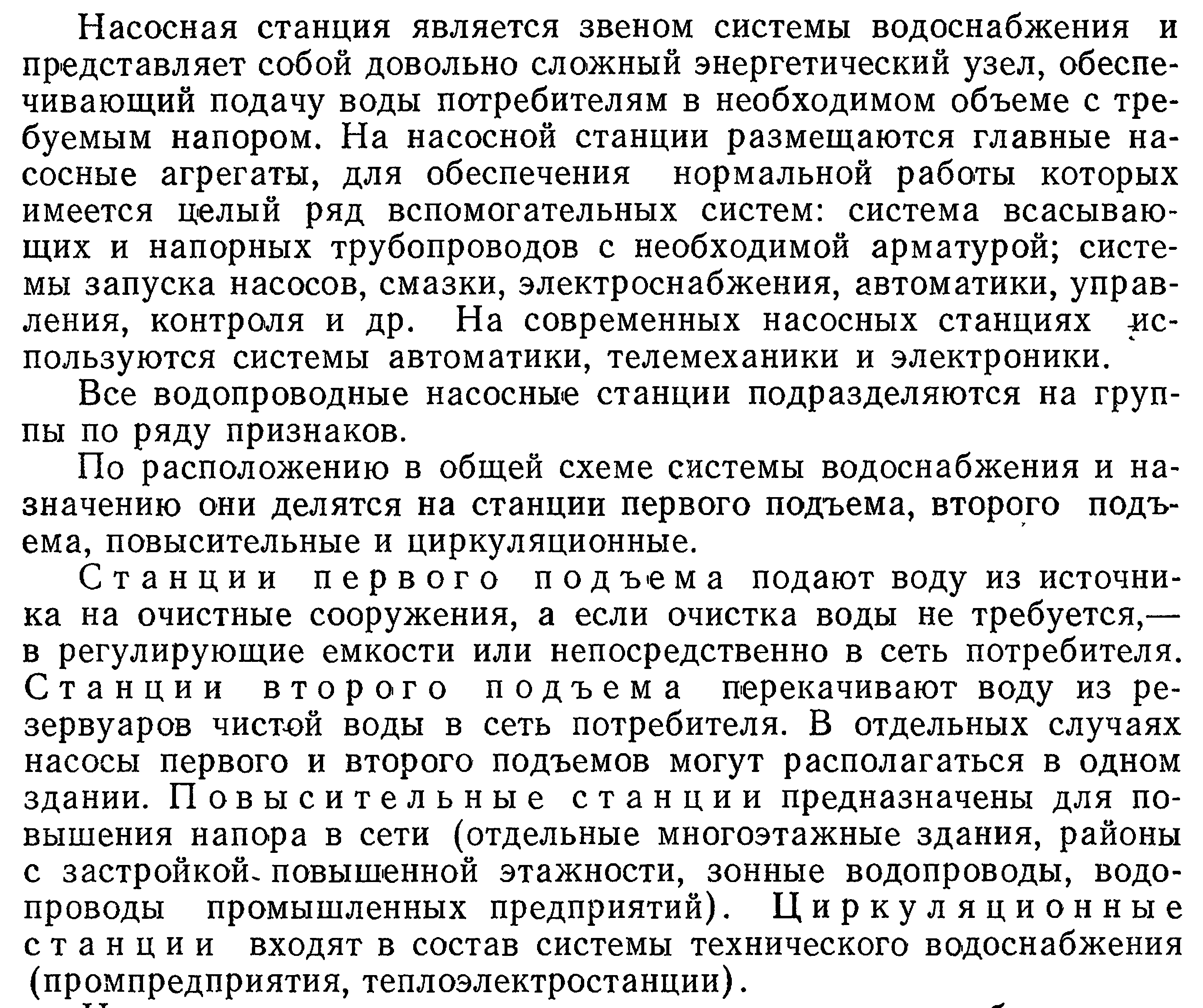

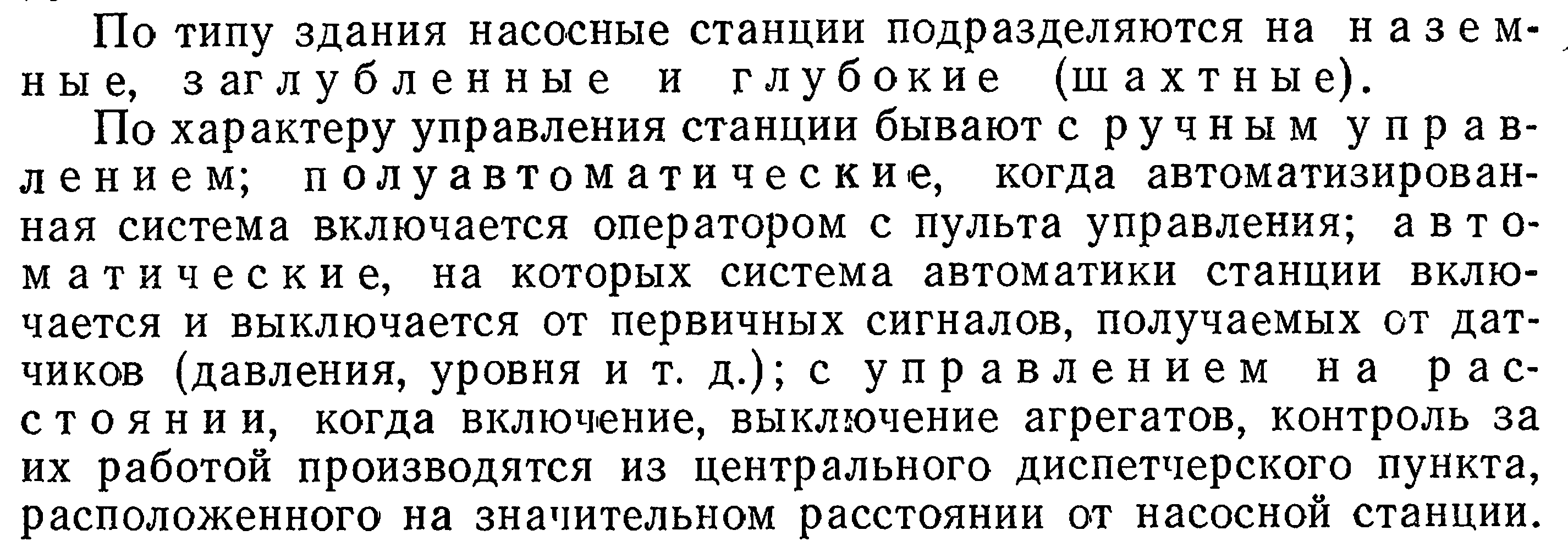

35. Классификация насосных станций

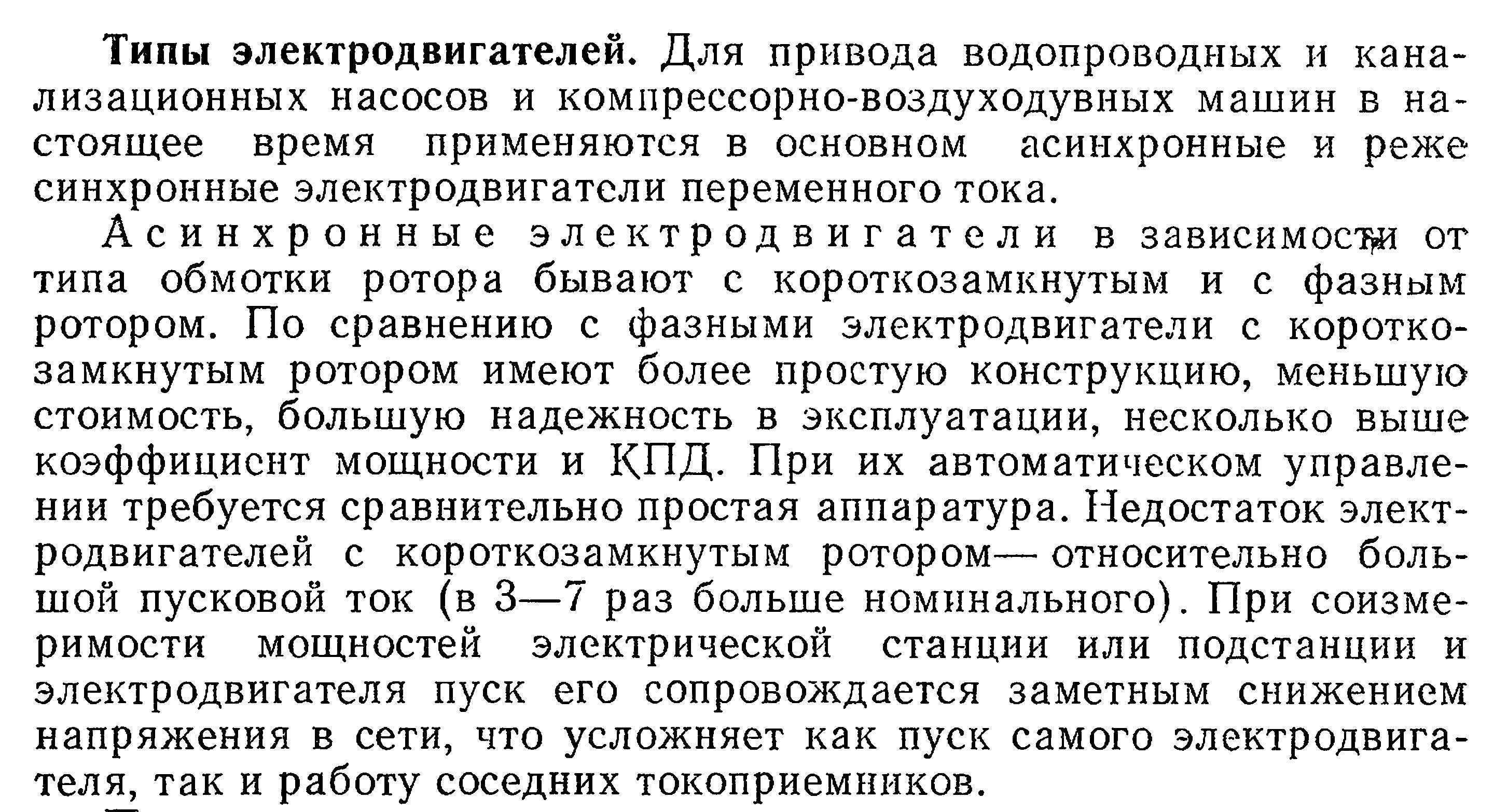

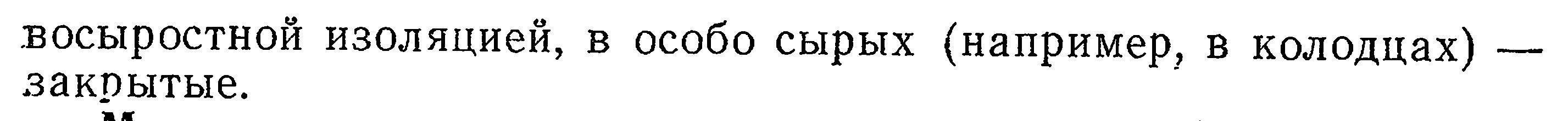

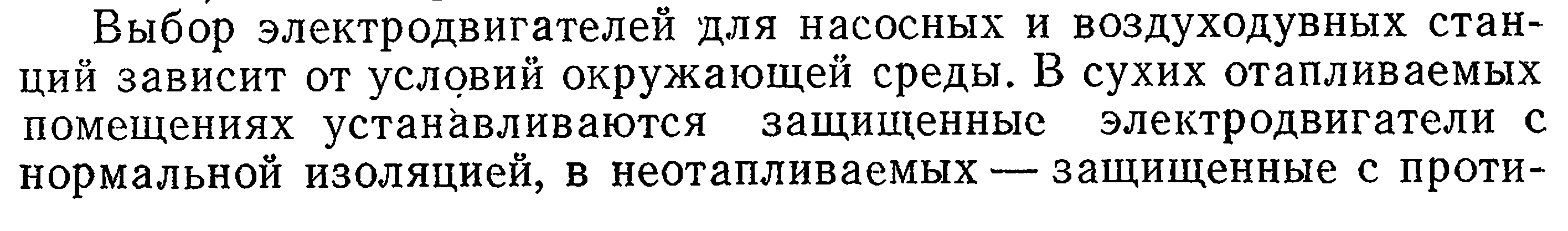

70. Электродвигатели применяемые для привода насоса

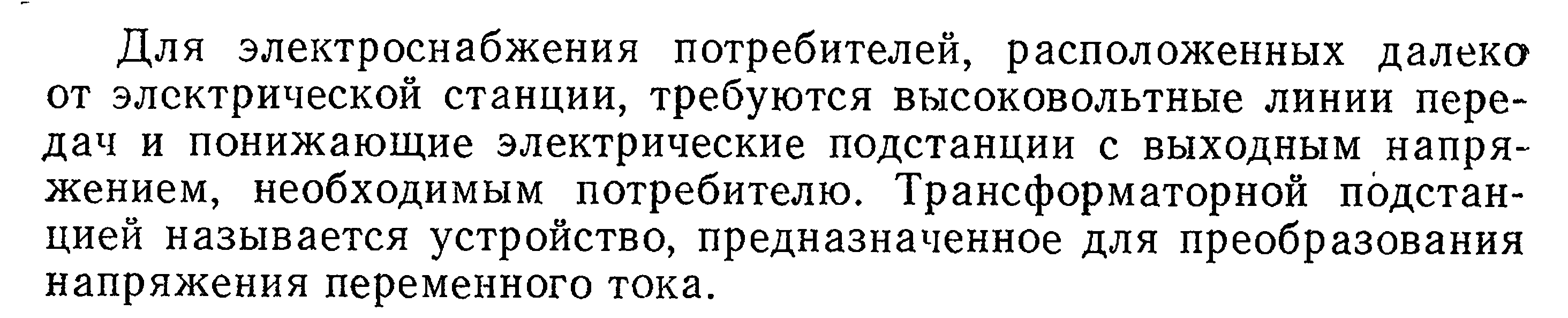

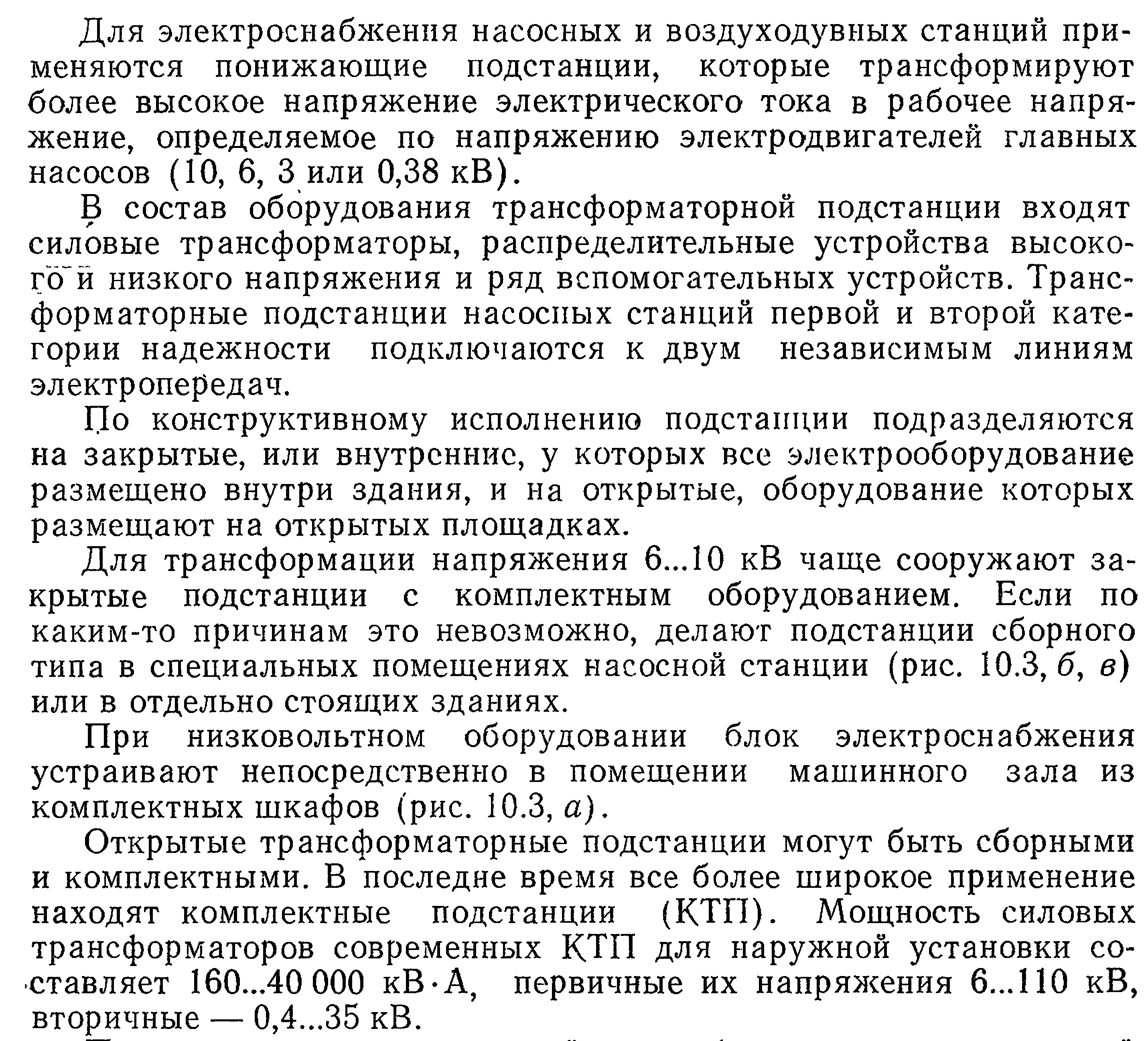

71. Трансформаторные подстанции

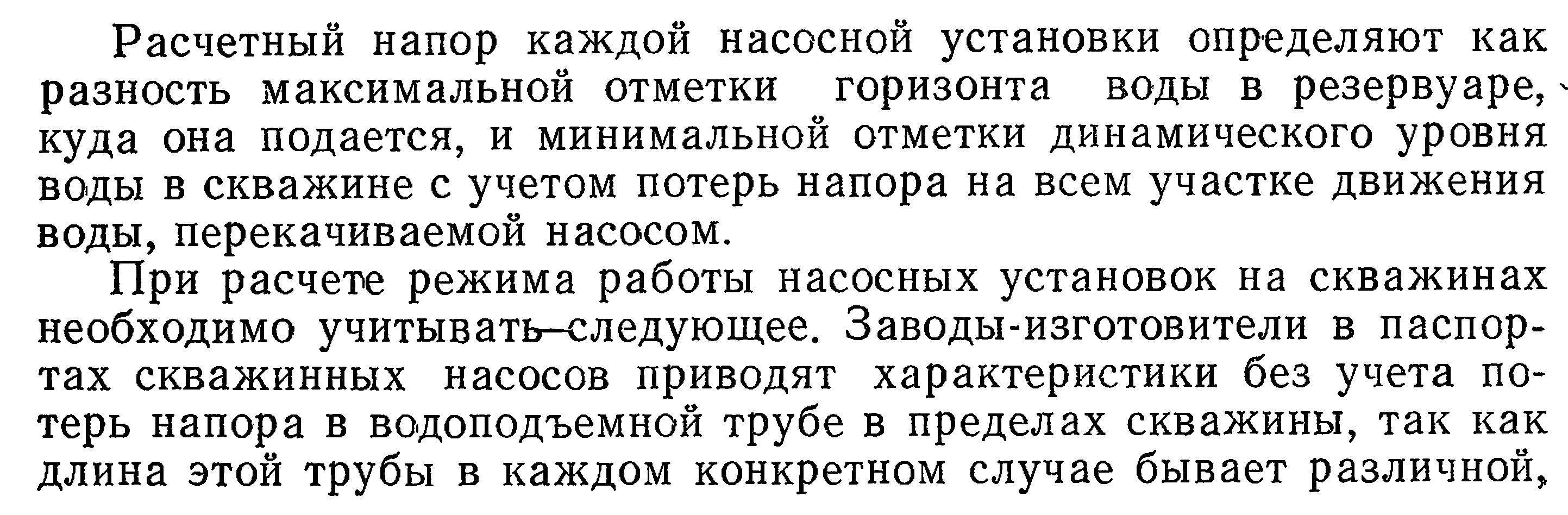

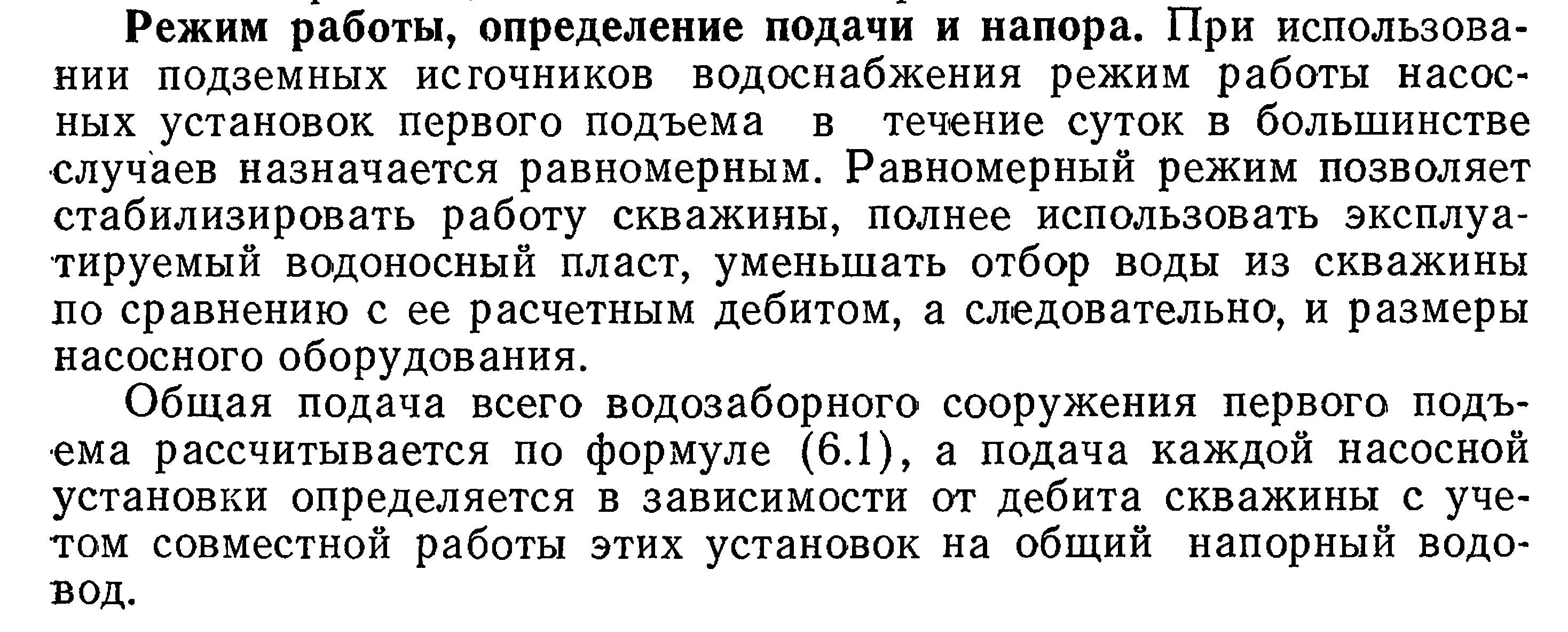

42. Режим работы, определение подачи и напор НС
При
расчете подачи насосных установок
первого подъема необходимо также
учитывать возможность их использования
для пополнения израсходованного»
противопожарного запаса вод. Последний может быть пополнен за счет форсирования работы насосных установок, подающих воду для хозяйственных нужд. Если форсированный режим невозможен, необходимо предусматривать специальные противопожарные скважины с полным комплектом оборудования.
